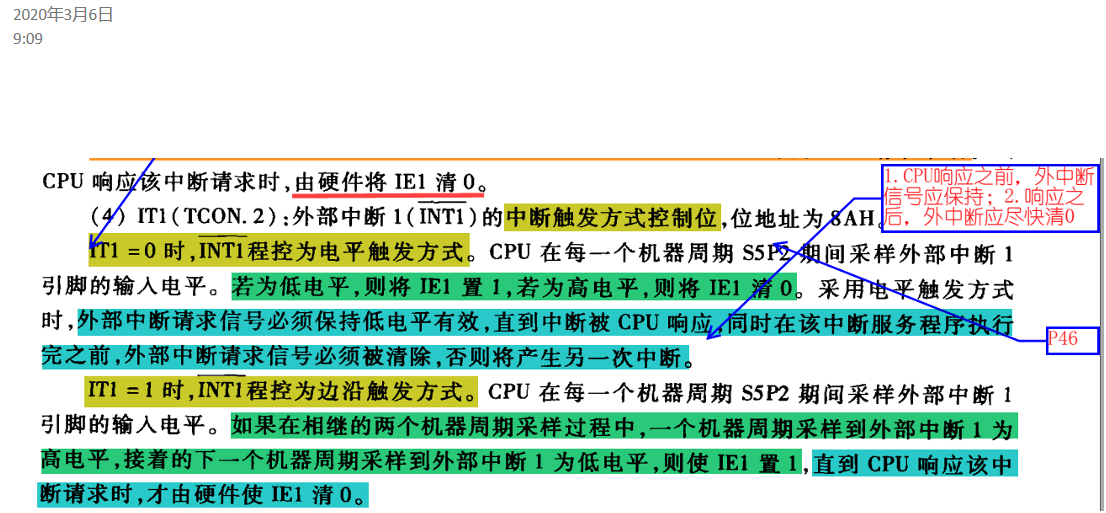

1. 电平触发方式
○ CPU采样外部中断引脚电平
○ 低电平，则硬件置1（IE=1）
○ 高电平，则硬件清0（IE=0）
○ 外部中断引脚的低电平要一直保持，直到CPU响应外部中断
○ CPU响应中断后，会硬件将IE清0（IE=0），但是不会取消掉外部中断引脚的低电平，因此需要硬件加软件清除低电平（p133）
2. 下降沿触发方式
○ CPU采样外部中断的引脚电平
○ 如果上一个机器周期电平为高，下一个机器周期电平为低，则硬件置1（IE=1）
○ 等待CPU响应中断
○ CPU响应中断，硬件清0（IE=0）
