(单片机原理与应用)外部中断设计实验

一、实验内容

通过P1.0端口以1HZ的频率输出信号，使用该信号点亮一个LED指示灯，并将信号接入到INT1，统计中断的次数。将中断的次数通过两个七段数码管采用十进制显示出来。当超过99次后，清零并重新计数。

二、实验目的

进一步掌握8051外部中断的使用和编程方法

了解七段数码显示数字的原理

掌握用一个段锁存器、一个位锁存器同时显示多位数字的技术

三、实验设备

DELL台式机 、keilC51版本7、proteus版本6

四、实验电路图

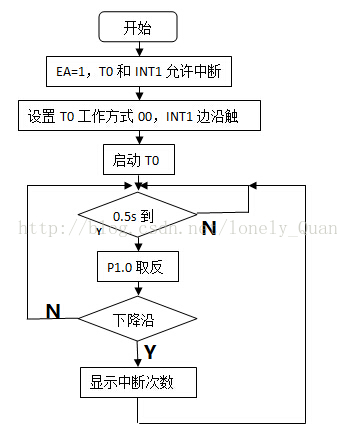

五、程序流程图

六、程序源码

#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
//0~9的数字编码，最后一位黑屏
uchar code DSY_CODE[]=
{ 0x3f,0x06,0x5b,0x4f,
  0x66,0x6d,0x7d,0x07,
  0x7f,0x6f
};
//计数器值分解后的各代显数位
uchar Display_Buffer[]={0,0};
uint Count=0;
uint Number=0;
sbit P1_0=P1^0;
void main()
{
EA=1;ET0=1;EX1=1;//打开中断总控，T0允许，INT1允许
TMOD=0x00;//设置T0工作方式0
IT1=1;//INT1下降沿触发
TH0=(8192-5000)/32;//5ms定时
TL0=(8192-5000)%32;
TR0=1;//启动TR0
while(1);
}
void LED_Flash()interrupt 1
{
TH0=(8192-5000)/32;//5ms定时
TL0=(8192-5000)%32;
if(++Count==100)//5ms*100=0.5s，实现0.5s定时开关LED
{
P1_0=~P1_0;
Count=0;
}
}
void EX_INT1()interrupt 2
{
//显示数码管
Number=(Number+1)%100;
Display_Buffer[1]=Number/10;
Display_Buffer[0]=Number%10;
P0=DSY_CODE[Display_Buffer[1]];
P2=DSY_CODE[Display_Buffer[0]];
}
