实验一 外部中断实验

实验一 外部中断实验

一、实验要求

用单次脉冲申请中断，在中断处理程序中对输出信号进行反转。

二、实验目的

1、学习外部中断技术的基本使用方法。

2、学习中断处理程序的编程方法。

三、实验原理

当89C51的CPU正在处理某件事情（如正在执行主程序）时，单片机外部或内部发生的某一事件（如外部设备产生的一个电平变化或脉冲跳沿的变化，或者是片内事件的发生，如计数器的计数溢出等）请求CPU迅速去处理，于是CPU暂时中止当前的工作，转到中断服务处理程序处理所发生的事件。中断服务处理完该事件后，再回到原来被终止的地方，继续原来的工作（如继续执行被中断的主程序），这称为中断。

而外部中断是单片机实时地处理外部事件的一种内部机制。当某种外部事件发生时，单片机的中断系统将迫使CPU暂停正在执行的程序，转而去进行中断事件的处理；中断处理完毕后．又返回被中断的程序处，继续执行下去。

四、实验内容

  单片机的INT0和INT1分别接了两个外部中断，当INT0引脚有中断时，点亮发光二极管D1，当INT1引脚有中断时，点亮发光二极管D2。SW1从高电平变为低电平时，点亮发光二极管D1；SW2从高电平变为低电平时，点亮发光二极管D2。调试程序，并运行。观察发光二极管点亮情况

五、实验程序框图

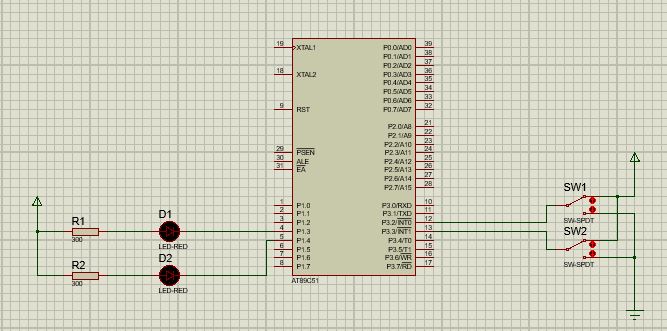

六、实验电路图

七、实验程序

ORG  0000H

AJMP  MAIN

ORG  0003H

AJMP  SERVE

ORG  0013H

AJMP  SERVE1

MAIN:  ORL P1 ,#0FFH ;

SETB IT0;

SETB EX0;

SETB IT1;

SETB EX1;

SETB EA;

AJMP $ ;

SERVE: MOV A,#0F7H

MOV P1,A

RETI

SERVE1: MOV A,#0EFH

MOV P1,A

RETI

八、实验总结

通过本次实验，我们学习了外部中断技术的基本使用方法，以及学习中断处理程序的编程方法，这为以后学习单片机的其他方面的内容打下了铺垫。
