概述

转载自：https://blog.csdn.net/bleauchat/article/details/97028410

简介

在实际的工程中选择复位策略之前必须考虑许多设计方面的问题，如使用同步复位或者异步复位或者异步复位同步释放(Asynchronous Reset Synchronous Release或者Synchronized Asynchronous Reset)，以及是否每一个触发器都需要进行复位。复位的基本目的是使器件进入到可以稳定工作的确定状态，这避免了器件在上电后进入到随机状态导致跑飞了。在实际设计过程中，设计者必须选择最适合于设计本身的复位方式；

同步复位

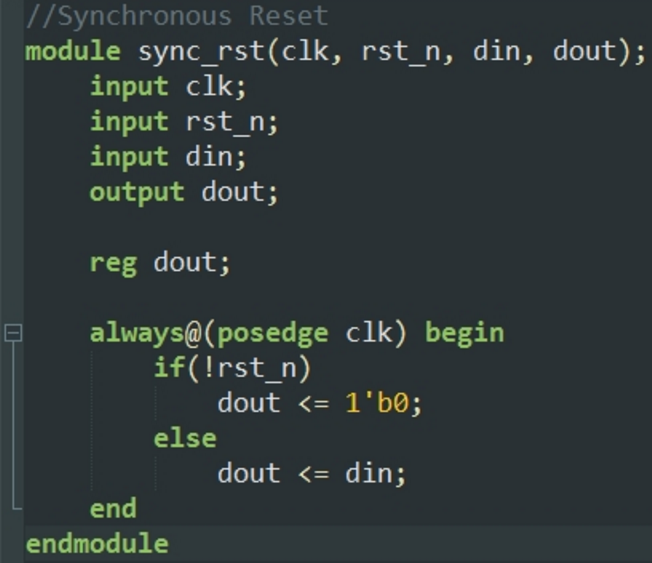

同步复位就是指复位信号只有在时钟上升沿到来时，才能有效。同步复位RTL代码：

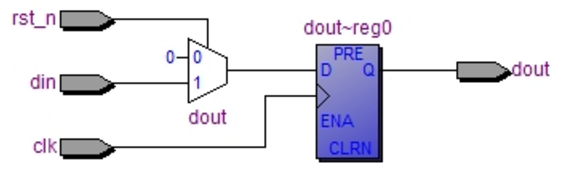

综合后的RTL图如下：

异步复位

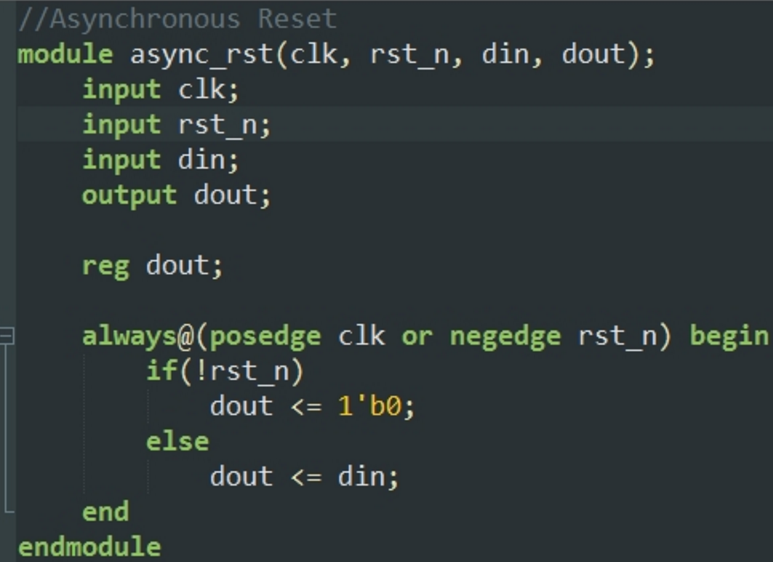

异步复位是指无论时钟沿是否到来，只要复位信号有效，就对系统进行复位。异步复位RTL代码：

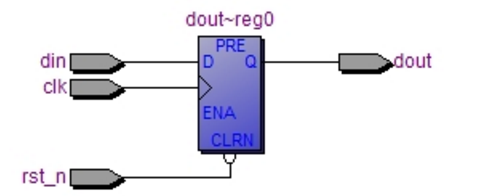

综合后的RTL图如下：

对比两者综合后的RTL视图，发现同步复位会多使用一些逻辑单元，这是因为一般的触发器都带有异步复位端；

同步复位与异步复位的优缺点

同步复位的优点：

一般能够确保电路是百分之百同步的；
确保复位只发生在有效时钟沿，可以作为过滤掉毛刺的手段；

同步复位的缺点：

复位信号的有效时长必须大于时钟周期，才能真正被系统识别并完成复位。同时还要考虑如：时钟偏移、组合逻辑路径延时、复位延时等因素；
由于大多数的厂商目标库内的触发器都只有异步复位端口，采用同步复位的话，就会耗费较多的逻辑资源；

异步复位优点：

异步复位信号识别方便，而且可以很方便的使用全局复位；
由于大多数的厂商目标库内的触发器都有异步复位端口，可以节约逻辑资源；

异步复位缺点：

复位信号容易受到毛刺的影响；

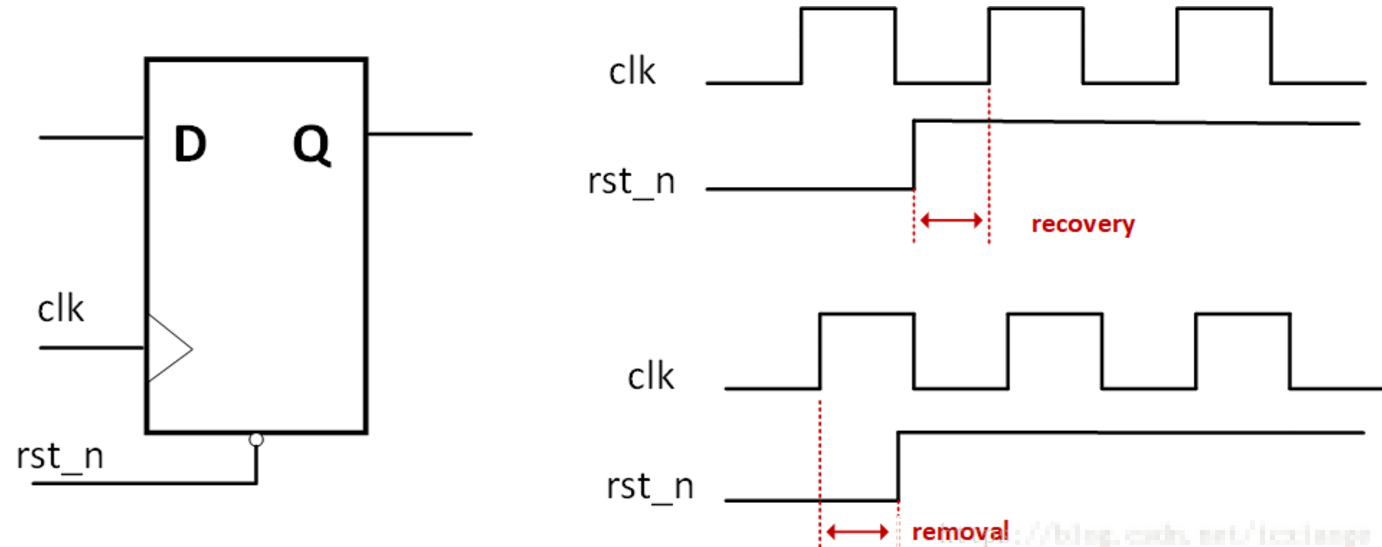

复位结束时刻恰在亚稳态窗口内时，无法决定现在的复位状态是1还是0，会导致亚稳态；

异步复位同步释放

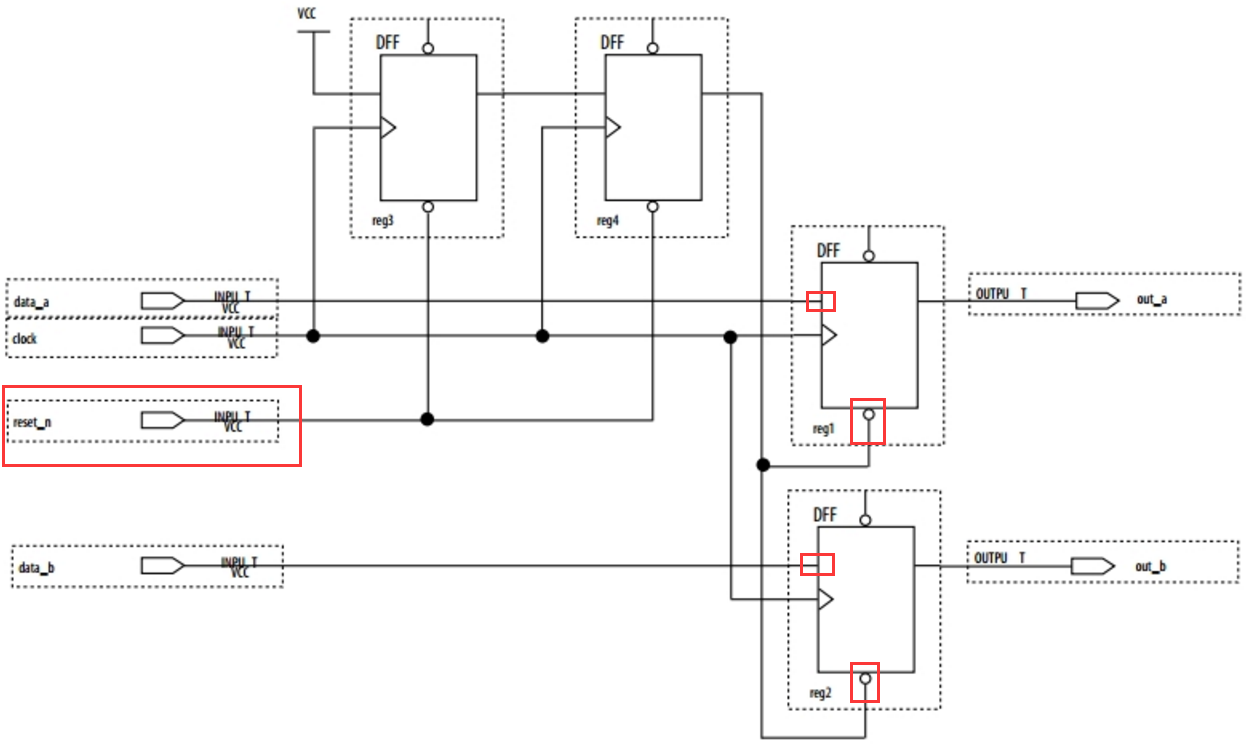

使用异步复位同步释放就可以消除上述缺点。所谓异步复位，同步释放就是在复位信号到来的时候不受时钟信号的同步，而是在复位信号释放的时候受到时钟信号的同步。异步复位同步释放的原理图和代码如下：

也就是将复位信号经过两级同步器与输入信号同步，代码如下：

//Synchronized Asynchronous Reset

module sync_async_reset (

        input    clock,

        input    reset_n,

        input    data_a,

        input    data_b,

        output   out_a,

        output   out_b);



        reg     reg1, reg2;

        reg     reg3, reg4;



        always @ (posedge clock, negedge reset_n) begin

            if (!reset_n) begin

                reg3 <= 1'b0;

                reg4 <= 1'b0;

            end

            else begin

                reg3 <= 1'b1;

                reg4 <= reg3;

            end

        end

        wire rst_n;

        assign  rst_n = reg4;//同步复位信号

        always @ (posedge clock, negedge rst_n) begin

            if (!rst_n) begin

                reg1 <= 1'b0;

                reg2 <= 1'b0;

            end

            else begin

                reg1 <= data_a;

                reg2 <= data_b;

            end

        end

        assign  out_a = reg1;//输出

        assign  out_b = reg2;



endmodule  // sync_async_reset

异步复位：显而易见，rst_n异步复位后，rst_n将拉低，即实现异步复位；

同步释放：这个是关键，看如何实现同步释放，即当复位信号rst_n撤除时，由于双缓冲电路的作用，rst_n复位信号不会随着rst_n的撤除而撤除；

假设rst_n撤除时发生在clk上升沿，如果不加此电路则可能发生亚稳态事件。但是加上此电路以后，假设第一级D触发器clk上升沿时rst_n正好撤除，则D1触发器输出高电平“1”，此时第二级触发器也会更新输出，但是输出值为前一级触发器次clk来之前时的Q1输出状态。显然Q1之前为低电平，顾第二级触发器输出保持复位低电平，直到下一个clk来之后，才随着变为高电平，即同步释放；
