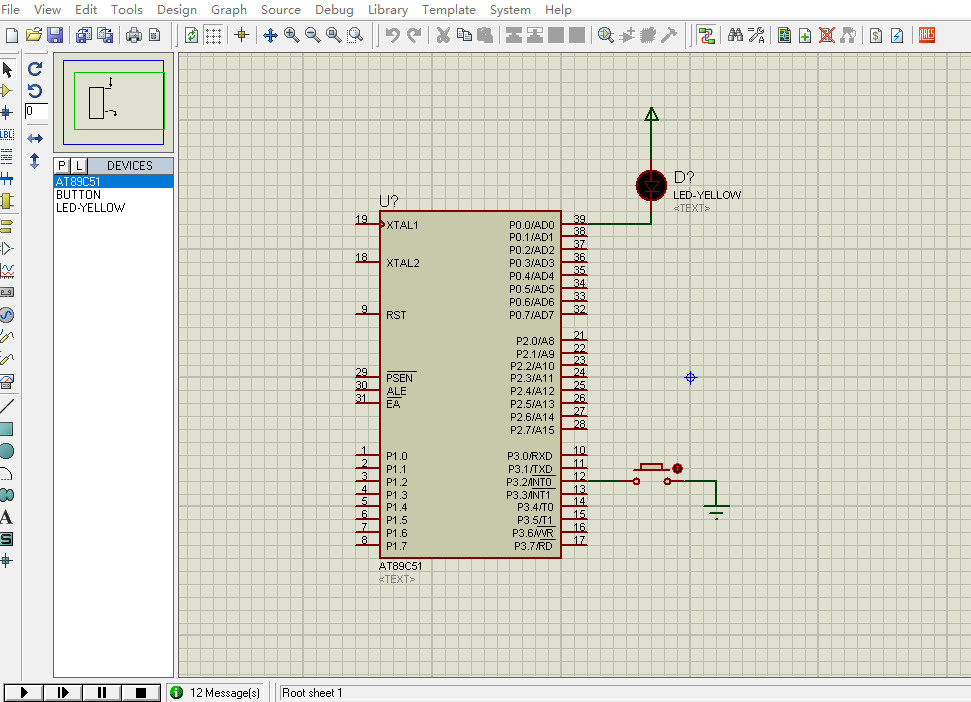

概述

中断概念：中断是指由于接收到来自外围硬件(相对于中央处理器和内存)的异步信号或来自软件的同步信号，而进行相应的硬件／软件处理。发出这样的信号称为进行中断请求(interrupt request，IRQ)。硬件中断导致处理器通过一个上下文切换(context switch)来保存执行状态(以程序计数器和程序状态字等寄存器信息为主)；软件中断则通常作为CPU指令集中的一个指令，以可编程的方式直接指示这种上下文切换，并将处理导向一段中断处理代码。中断在计算机多任务处理，尤其是实时系统中尤为有用。这样的系统，包括运行于其上的操作系统，也被称为“中断驱动的”(interrupt-driven)。中断是一种使CPU中止正在执行的程序而转去处理特殊事件的操作，这些引起中断的事件称为中断源，它们可能是来自外设的输入输出请求，也可能是计算机的一些异常事故或其它内部原因。

中断：在运行一个程序的过程中，断续地以“插入”方式执行一些完成特定处理功能的程序段，这种处理方式称为中断。

作用：并行操作，硬件故障报警与处理，支持多道程序并发运行，提高计算机系统的运行效率，支持实时处理功能

单片机的中断是由单片机片内的中断系统来实现的。当中断请求源（简称中断源）发出中断请求时，如果中断请求被允许的话，单片机暂时中止当前正在执行的主程序，转到中断服务程序处理中断服务请求，处理完中断服务请求后，再回到原来被中止的程序之处（断点），继续执行被中断的主程序。

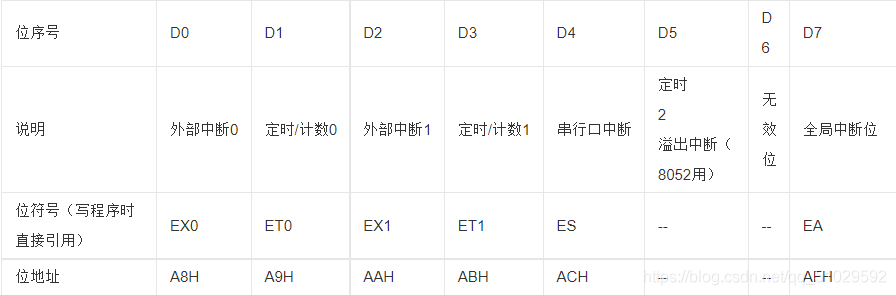

1.中断允许寄存器IE

EX0
外部中断0允许位。EX0=1，允许外部中断0中断；EX0=0，禁止外部中断0中断。当EX0=1( SETB EX0 )时，同时单片机P3.2引脚上出现中断信号时，单片机中断主程序的执行而“飞”往中断服务子程序，执行完后通过中断返回指令RET 动返回主程序。当EX0=0( CLR EX0)时，即使单片机P3.2引脚上出现中断信程序也不会从主程序“飞” 出去执行，因为此时单片机的CPU相当于被“堵上了耳朵”，根本接收不到P3.2引脚上的中断信号，但是这并不表示这个信号不存在。如果单片机的CPU有空查一下TCON中的IE0位，若为1就说明有中断信号出现过。

ET0
T0溢出中断允许位。ET0=1，允许T0中断；ET0=0，禁止T0中断。

EX1
外部中断1允许位。EX1=1，允许外部中断1中断；EX1=0，禁止外部中断1中断。当EX1=1( SETB EX1)时，并且外部P3.3引脚上出现中断信号时，单片机CPU会中断主程序而去执行相应的中断服务子程序；当EX1=0( CLR EX1)时使外部P3.3引脚上即使出现中断信号，单片机的CPU也不能中断主程序转而去行中断服务子程序。
因此，可以这样认为，EX0和EX1是决定CPU能否感觉到外部引脚P3.2P3.3上的中断信号的控制位。

ET1
T1溢出中断允许位。ET1=1，允许T1中断；ET1=0，禁止T1中断。

ES
串行中断允许位。ES=1，允许串行口中断；ES=0，禁止串行口中断。

EA
中断总允许位。EA=1，CPU开放中断；EA=0，CPU禁止所有的中断请求。总允许EA好比一个总开关。EA就相当于每家水管的总闸，如果总闸不开，各个龙头即使开了也不会有水；反过来，如果总闸开了而各个分闸没开也不会有水，所当我们想让P3.2和P3.3引脚上的信号能够中断主程序则必须将EA位设置为0（CLR EA）。

下面为中断下降沿有效

程序：

#include<reg51.h>
sbit led = P0^0;
void int0_isr(void) interrupt 0
{
	led = !led;
}
void main()
{
	EA = 1;
	EX0 = 1;
	IT0 = 1;
	while(1)
	{

	}
}

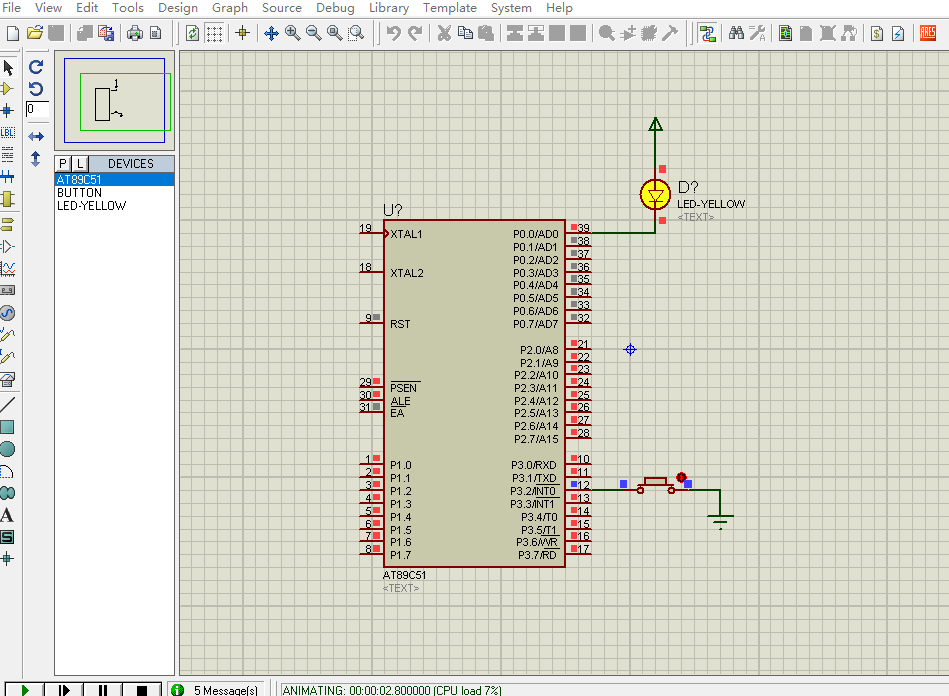

仿真：

按下按键，灯亮起。

下面为低电平触发：

程序：

#include<reg51.h>
sbit led = P0^0;
void int0_isr(void) interrupt 0
{
	led = !led;
	while(P3 == 0xfb);
}
void main(void)
{
	EA = 1;
	EX0 = 1;
	IT0 = 0;
	while(1);
}

仿真同下降沿有效一样。
