有源蜂鸣器和无源蜂鸣器讲解

蜂鸣器是经常用到的发声器件，在单片机的实验板、小孩玩具上经常见到，从发出的声音上来区分呢，有的只会发出固定频率的声音，而有的却可以发出较为明显的音调，那蜂鸣器到底有怎样的区别呢？



1蜂鸣器分类
先来看两组蜂鸣器的图片。

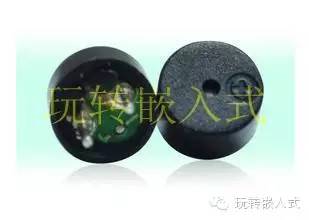

第一张图：

第二张图：

这两幅图都是蜂鸣器，但是存在区别，你看出来了吗？第一张图的蜂鸣器可以看到内部有电路板，而第二张图是浇封起来的。蜂鸣器从驱动方式上来分可以分为 无源蜂鸣器和 有源蜂鸣器。第一张图就是无源的，第二张图就是有源。




2蜂鸣器的驱动方式
无源蜂鸣器是没有正负之分的，类似于喇叭，只要在两个腿上加载不同的频率的电信号就可以实现发声，根据不同的频率所发出的声音也是不一样的。
有源蜂鸣器是有正负之分的，只需要在两个腿上加上电压信号就会发声，发出的声音音调单一、频率固定。
有源蜂鸣器比无源蜂鸣器内部多了振荡结构，所以有源蜂鸣器在价格上稍微贵一点。


3蜂鸣器的驱动电路
单片机通过三极管驱动蜂鸣器的电路如下所示：

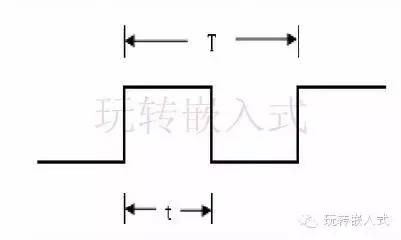

如果要驱动有源蜂鸣器只需要在三极管的基极上给高电平就可以了。如果要在三极管的基极上加载不同频率的信号。信号如下图所示。

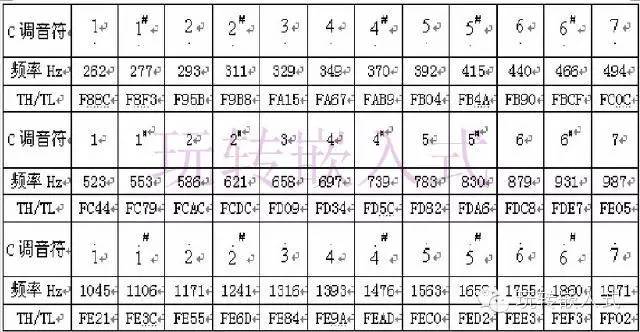

单片机只要通过定时器来定时翻转IO口就可以产生不同频率，从而控制无源蜂鸣器发出不同的声音。乐谱与频率的关系如下图所示：
