实验四:蜂鸣器

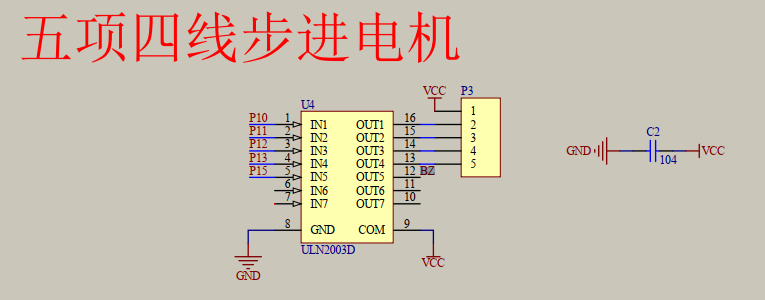

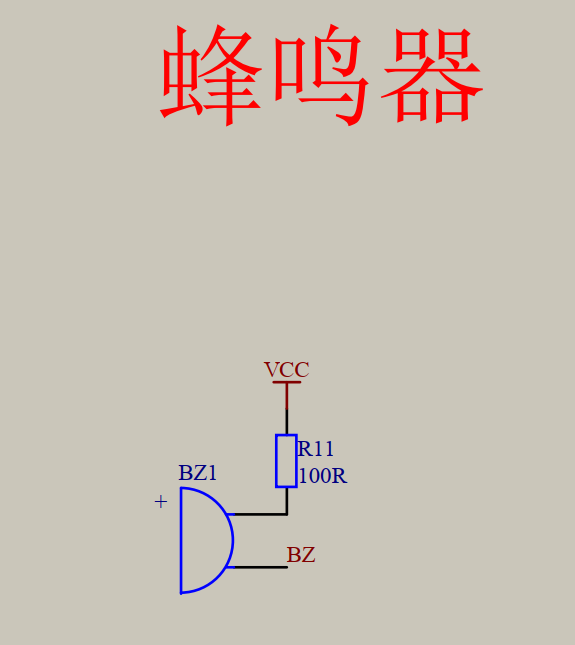

参考电路如下
//在普中科技的开发板上,用的是无源蜂鸣器,除了单片机给一个高低电平外,还需要一个脉冲周期频率。蜂鸣器的控制引脚是P1^5只不过没有直接连接到对应的引脚上去,而是通过ULN2003N达令顿管的输出5脚接上去,ULN2003N是输入低电平输出高电平,而且输出相较输入电流会得到提升,一般用作驱动用。蜂鸣器是低电平有效。
代码如下
//其实蜂鸣器和LED的控制方式以及作用都差不多,都是可以用MCU的引脚的高低电平来进行控制,一般用作指示,报警用,后面考虑得用那种扩音器件玩一玩
#include "reg52.h"
typedef unsigned char u8;
typedef unsigned int u16;
sbit beep=P1^5;
//u8 code tabe[]={};//共阴极数码管、P22,P23,P24三八译码器
void delay(u16 i)
{
while(i--);
}
void main()
{
while(1)
{
beep=~beep;
delay(10);//改变频率(延迟时间的长短)会改变蜂鸣器的声音大小,频率越大,声音越大;改变占空比可以改变蜂鸣器的音色
}
}
补充知识点
