从现在开始准备今年的省级电子设计大赛，因为比较擅长做控制类的题目，故需要再次接触MSP430，于是开启新的系列来记录我的430学习过程，采用的是MSP430F5529，一切从数据手册开始！冲！

一、GPIO介绍

1.独立可编程的独立I/ o
2.输入或输出的任何组合单独可配置的P1和P2中断。一些设备可能包含额外 的端口中断。
3.独立的输入和输出数据寄存器
4.单独配置上拉或下拉电阻

F5xxx和F6xxx系列P1-P11挂有八个IO口，PJ只有4个IO口，具体可查数据手册。

每个IO口具有独立中断向量可配置。

二、有关的GPIO函数

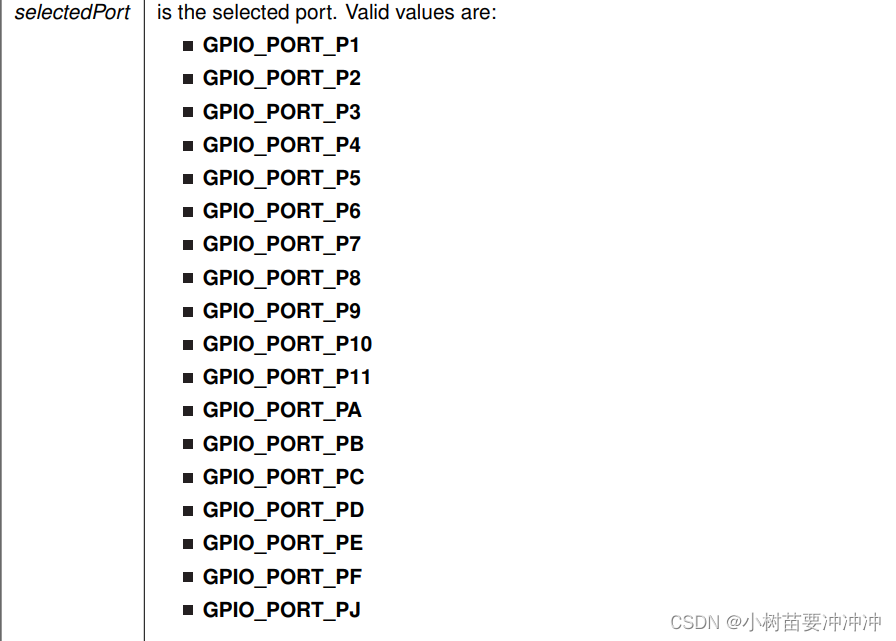

1.有关入口参数

2.GPIO_setAsOutputPin()

声明：void GPIO_setAsOutputPin (uint8_t selectedPort,uint16_t selectedPins )；

function：配置该IO口为输出模式

3. GPIO_setAsInputPin（）

声明：void GPIO_setAsInputPin (uint8_t selectedPort, uint16_t selectedPins)；

function：配置该IO口为输入模式

4.GPIO_setAsPeripheralModuleFunctionOutputPin（）

声明：void GPIO_setAsPeripheralModuleFunctionOutputPin(uint8_t selectedPort,uint16_t selectedPins)

function：配置该IO口为外设输出模块
//这个暂时不知道干啥的，啥时候用也不晓得。

5.voidGPIO_setAsPeripheralModuleFunctionInputPin ()

声明：void GPIO_setAsPeripheralModuleFunctionInputPin (uint8_t selectedPort, uint16_tselectedPins)

function：配置IO口为外设输入模块
//同上

6.GPIO_setOutputHighOnPin()

声明：void GPIO_setOutputHighOnPin (uint8_t selectedPort,uint16_t selectedPins )

function：输出高电平

7.GPIO_setOutputLowOnPin()

声明：void GPIO_setOutputLowOnPin (uint8_t selectedPort,uint16_t selectedPins )

function：输出低电平

8.GPIO_toggleOutputOnPin()

声明：void GPIO_toggleOutputOnPin (uint8_t selectedPort,uint16_t selectedPins )

function：翻转电平

9.GPIO_setAsInputPinWithPullDownResistor()

声明：void GPIO_setAsInputPinWithPullDownResistor (uint8_t selectedPort,uint16_t selectedPins )

function：设置下拉电阻

10.GPIO_setAsInputPinWithPullUpResistor()

声明：void GPIO_setAsInputPinWithPullUpResistor (uint8_t selectedPort,
uint16_t selectedPins )

function：设置上拉电阻

11.GPIO_getInputPinValue()

声明：uint8_t GPIO_getInputPinValue (uint8_t selectedPort,
uint16_t selectedPins )

function：获取电平

12.GPIO_enableInterrupt()

声明：void GPIO_enableInterrupt (uint8_t selectedPort,uint16_t selectedPins )

function：打开引脚的IO中断

13.GPIO_disableInterrupt()

声明：void GPIO_disableInterrupt (uint8_t selectedPort,uint16_t selectedPins )

function：禁用IO端口中断

14.GPIO_getInterruptStatus()

声明：uint16_t GPIO_getInterruptStatus (uint8_t selectedPort,uint16_t selectedPins )

function：获取IO端口中断状态

15.GPIO_clearInterrupt()

声明：void GPIO_clearInterrupt (uint8_t selectedPort,uint16_t selectedPins )

function：清楚IO中断标志位

16.GPIO_selectInterruptEdge()

声明：void GPIO_selectInterruptEdge (uint8_t selectedPort,uint16_t selectedPins,uint8_t edgeSelect )

function：设置中断是上升沿还是下降沿

17.GPIO_setDriveStrength()

声明：void GPIO_setDriveStrength (uint8_t selectedPort,uint16_t selectedPins,uint8_t driveStrength )

function：设置IO口的输出驱动强度（这个不清楚有啥用，应该是控制输出信号强度的）

例程1 点灯

#include <driverlib.h>


/**
 * main.c
 */
int main(void)
{
	WDTCTL = WDTPW | WDTHOLD;	// stop watchdog timer

	GPIO_setAsOutputPin(GPIO_PORT_P1,GPIO_PIN0);
	GPIO_setOutputHighOnPin(GPIO_PORT_P1,GPIO_PIN0);

	return 0;
}

待续…
