STC15 单片机 利用 外部中断 测频率

中断测频率

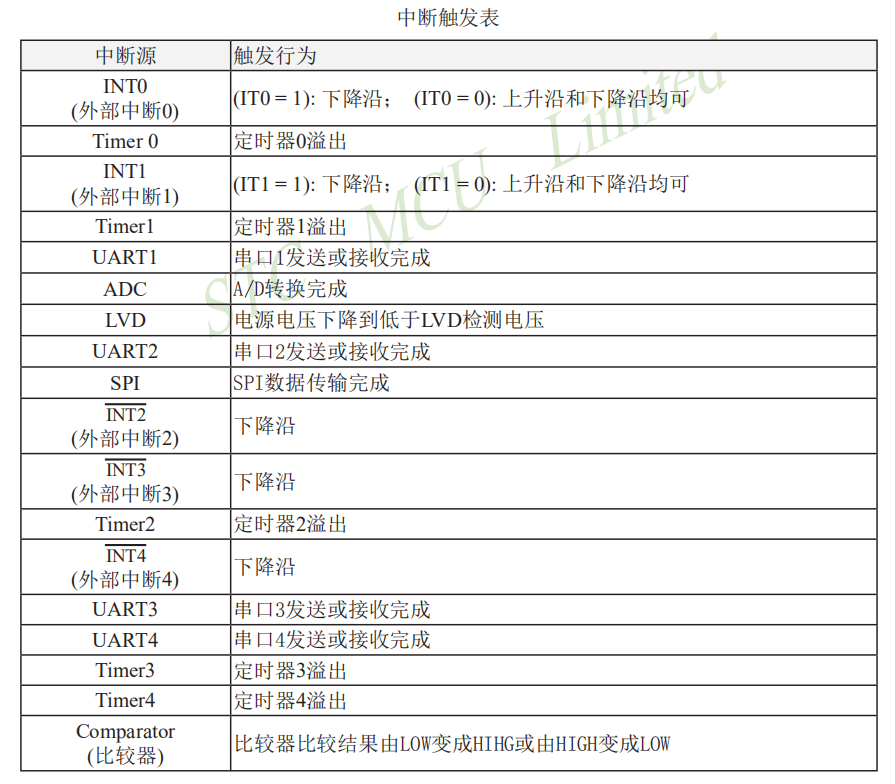

先来看张图

图中标明 ITx=0 时 下降沿触发中断； ITx=1 时 上升沿，下降沿均可触发中断，这里要注意不是随便一个IO口有上升沿或下降沿时都触发中断，比如我的INT0 对应的端口是P32 ，所以 只有P32端口有上升沿、下降沿时才会触发外部中断0。

#include<stc15f2k60s2.h>
#include<intrins.h>
typedef unsigned char uchar;
typedef unsigned int uint;

uchar code smg[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
int yi,er,san,si,wu,liu,qi,ba,pin;
int t,maichong,maichongshu;
void shangdian();
void delay1ms(int ms);
void display1();
void display2();
void Timer1Init(void);		//100微秒@11.0592MHz;
void zhongduan0();
main()
{
	shangdian();
	Timer1Init();
	zhongduan0();
	while(1)
	{
	    yi=pin/10000;
		er=pin%10000/1000;
		san=pin%10000%1000/100;
		si=pin%10000%1000%100/10;
		wu=pin%10;
		display1();
		display2();

	}
}

void shangdian()
{
	P2=0XA0;P0=0X00;
	P2=0X80;P0=0XFF;
	P2=0XC0;P0=0XFF;
	P2=0XE0;P0=0XFF;
}
void delay1ms(int ms)
{
	int i;
	for(;ms>0;ms--)
	{
		for(i=845;i>0;i--) ;
	}
}
void display1()
{
	P2=0XC0;P0=0X01;
	P2=0XE0;P0=smg[yi];
	delay1ms(1);
	P2=0XC0;P0=0X02;
	P2=0XE0;P0=smg[er];
	delay1ms(1);
	P2=0XC0;P0=0X04;
	P2=0XE0;P0=smg[san];
	delay1ms(1);
	P2=0XC0;P0=0X08;
	P2=0XE0;P0=smg[si];
	delay1ms(1);

}
void display2()
{
	P2=0XC0;P0=0X10;
	P2=0XE0;P0=smg[wu];
	delay1ms(1);
	P2=0XC0;P0=0X20;
	P2=0XE0;P0=smg[liu];
	delay1ms(1);
	P2=0XC0;P0=0X40;
	P2=0XE0;P0=smg[qi];
	delay1ms(1);
	P2=0XC0;P0=0X80;
	P2=0XE0;P0=smg[ba];
	delay1ms(1);
	P2=0XC0;P0=0X80;
	P2=0XE0;P0=0xff;

}
void Timer1Init(void)		//1毫秒@11.0592MHz
{
	AUXR |= 0x40;		//定时器时钟1T模式
	TMOD &= 0x0F;		//设置定时器模式
	TL1 = 0xCD;		//设置定时初值
	TH1 = 0xD4;		//设置定时初值
	TF1 = 0;		//清除TF1标志
	TR1 = 1;		//定时器1开始计时
	ET1=1;
	EA=1;
}
void time1() interrupt 3
{
	t++;
	if(t==1000)
	{
		t=0;
		pin=maichongshu;
		maichongshu=0;

	}
}
void zhongduan0()
{
	EX0=1;
	IT0=1;//为1仅支持下降沿，为0下降/上升
	EA=1;

}
void duan0() interrupt 0
{
	 if(P32==0)
	{
		maichongshu++;
	 }
}
