概述

寄存器是干什么的？怎么配置它？配置完寄存器后，有什么作用呢？
寄存器是中央处理器内的组成部分。它是有限存贮容量的高速存贮部件，它们可用来暂存指令、数据和地址。寄存器可以用来暂存指令、暂存数据、暂存地址。换而言之，我们配置寄存器，便是给寄存器中赋予一定的值，而这些值又要与我们的目的想对应，这样它便会有相应的作用。
例如，芯片的资料规定，当给芯片的 A 寄存器赋“0x11”时，它会出现 B 现象；赋“0x77”时，它会出现 C 现象。那么当我们目的是完成 B 现象时，我们就只需要配置 A 寄存器为“0x11”即可。
虽说看起来很简单，并且去完成目的时的流程并非这么容易。但是，实实在在而言，这些就是控制寄存器的根本！
这里以外部中断0（INT0）为例，使得外部中断0每发生一次，最后一位数码管的数值加1。
前一篇博文已经提到，要实现外部中断0，就必须要配置好两个寄存器IP、IE。而对于中断优先级寄存器IP，当我们使用默认优先级时（上篇博文的优先级表格所述），就不必要去配置IP。

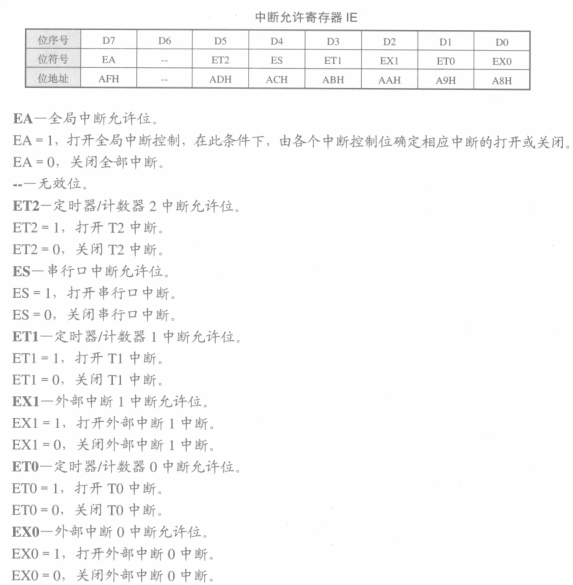

接下来附上IE寄存器的每一位的作用：
这里写图片描述
首先，中断允许位寄存器 IE 是可位寻址的，意思是说，我们可以单独的对D0~D7每一位进行操作，而不需要对 IE 整个赋值（为什么可以这样，因为keil的头文件“reg52.h”已经对 IE 的地址进行了定义）。

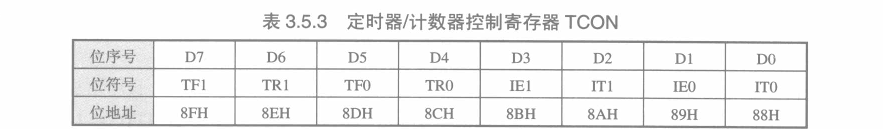

在这里说明一点，对于51单片机的 I/O 口而言，上电时，默认输出为高电平。对于其寄存器而言，上电是，默认为0。可见，当要完成外部中断0的配置时，我们只需要配置中的EX0、EA，当然还有外部中断0的触发方式（产生方式），这里就要看到中断及控制寄存器TCON，其成员及意义如下：
这里写图片描述

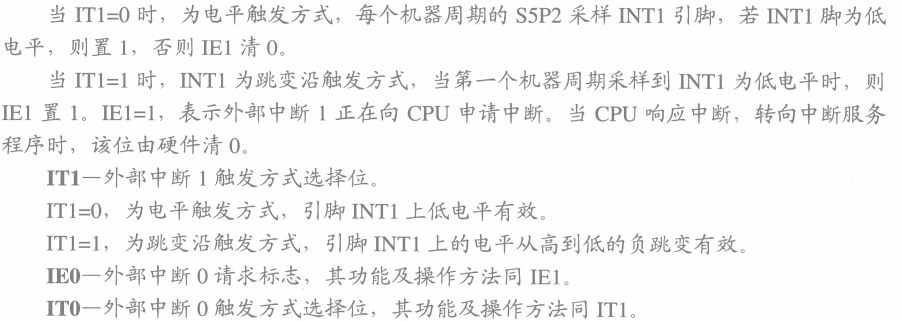

可见外部中断0和外部中断1的设置方式雷同，跟据上表所述，我们通过设置IT0来设置外部中断0的触发方式（分别为：低电平触发、下降沿触发），其中 IE 位由硬件自身控制，不需要软件操作。

实例的核心代码如下：

/*数码管配置完成*/
void main()
{
    IT0 = 1；                           //设置为下降沿触发
    EX0 = 1；                           //外部中断0中断允许位
    EA = 1；
    while(1);                           //等待外部中断0发生
    {
        display（）；
    }
}

void INT0（） interrupt 0                //中断服务函数的书写格式
{
    if（ IE == 1）                       //产生了外部中断，IE 自动置为1
    {
        dspbuf[0]++;
    }
}

在上面可以看到配置外部中断0相关的寄存器时，我们先打开EX0=1，允许外部中断产生，再EA = 1，打开总中断，这样就配置好了能产生外部中断0的先决条件，通过IT0 来配置中断的触发方式。在中断服务函数中，函数名“INT0”可自由编写，并且中单服务函数不需要声明，后面所加的“interrupt X”X为该中断对应的C语言序号。
值得注意的是，对于51单片机而言，上电之后，所有寄存器的值默认为“0”，所有 I/O 口的值默认为“1”。
通过外部中断的理解，很方便的能引出下一节的定时器/计数器中断。

未完待续……
