一、介绍

通过GPIO输入电平变化，可直接触发外部中断，一般应用于按键检测以及其它脉冲检测。下面讲述外部中断的配置及使用。

二、CubeMx配置

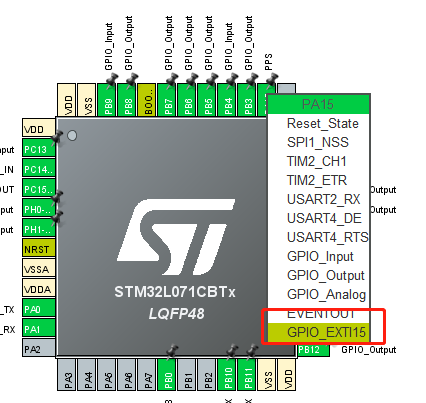

1）配置GPIO为外部中断模式

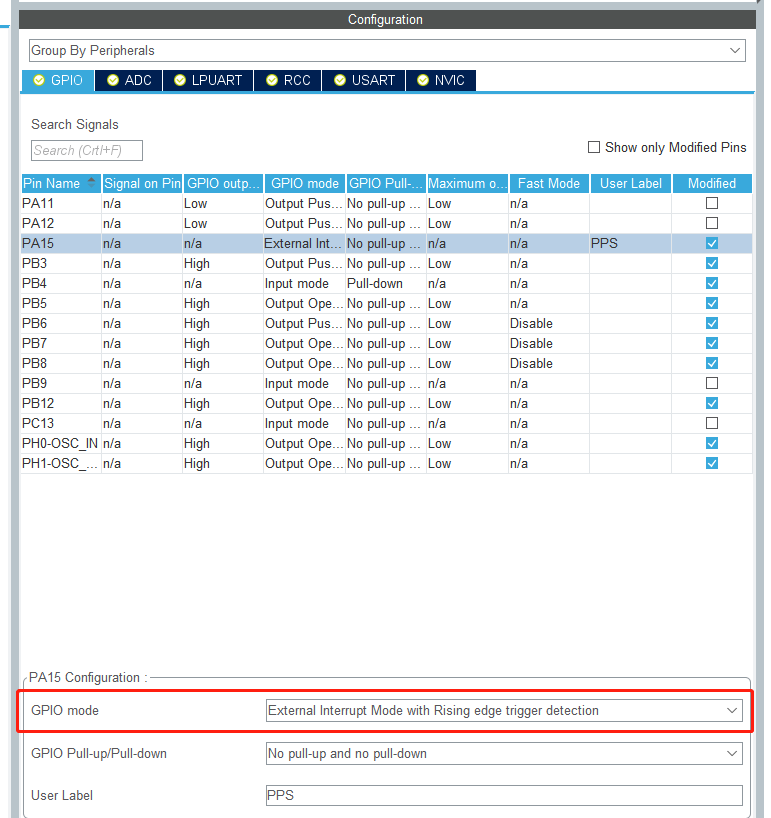

2）配置为上升沿触发外部中断模式。这里根据实际情况配置，博主是根据项目需要配置为捕捉上升沿。

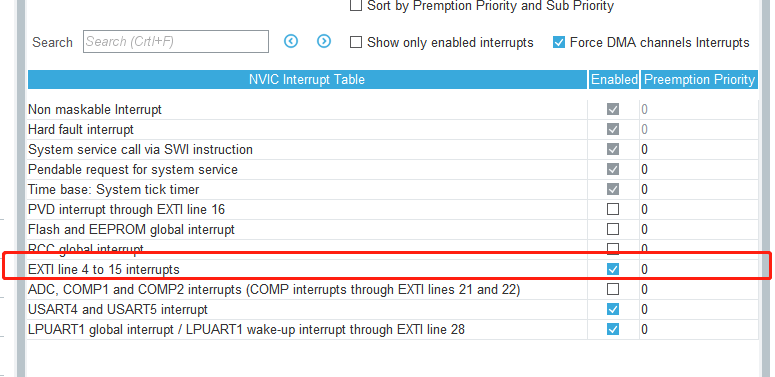

2）开启外部中断

三、代码实现

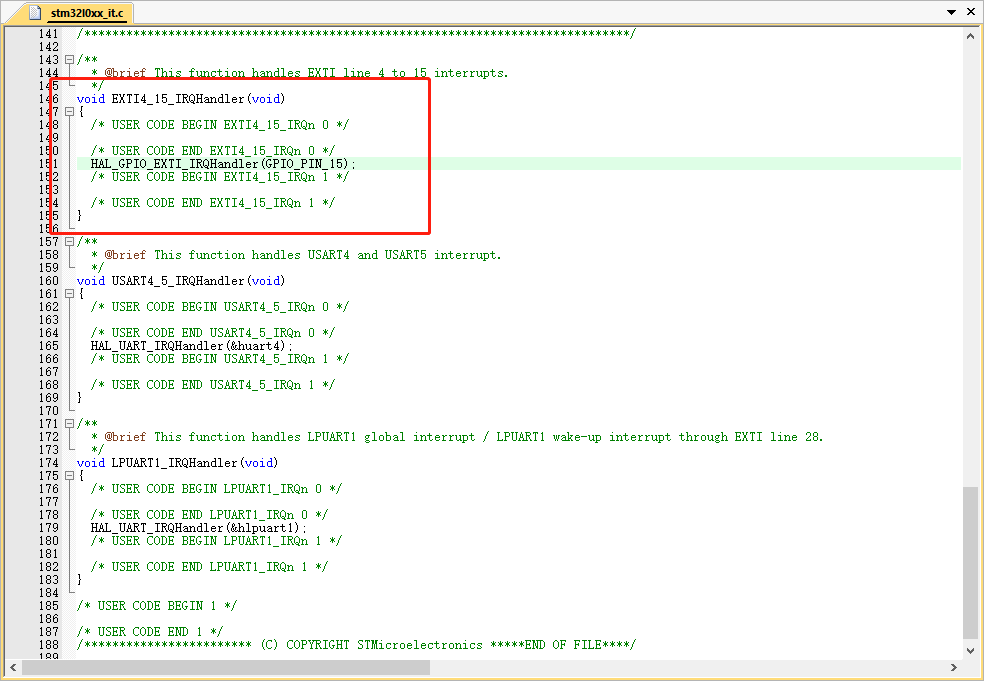

MCU一检测到外部IO有上升沿产生，则会调用外部中断函数，该代码是由CubeMx配置自动生成。

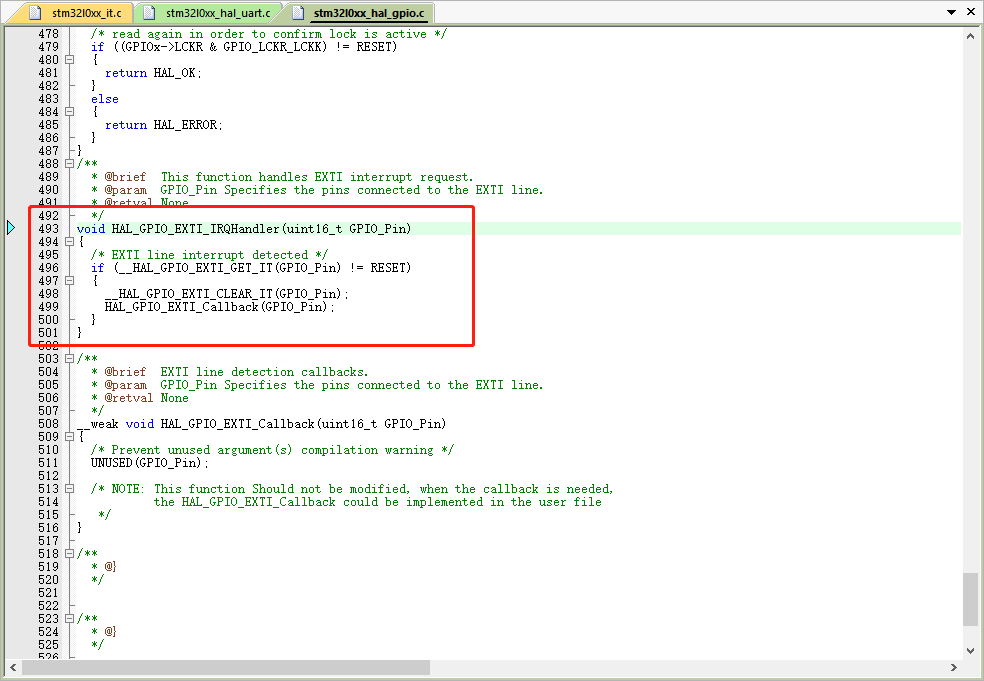

中断函数里主要完成外部中断标志清除以及调用外部中断回调函数。

这里重写外部中断函数，将自己要实现的需求加进去。

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
  if (GPIO_Pin == PPS_Pin)
  {
    printf("获取到秒脉冲rn");
  }

}
