独立按键原理

一般情况下，独立按键有两个引脚，其中一个通过上拉电阻接到单片机的I/O端口，另外一端接地。也就是说，平时按键没有动作的时候，输出的是高电平，如果有按下动作发生，则输出的是低电平。那么，我们在程序设计的时候，只要扫描跟按键引脚相连的I/O端口，如果发现有低电平产生，则判定该按键处于按下状态。有些时候，电路或者外围有电磁干扰，也会使单片机的I/O端口产生低电平，这种干扰信号会让单片机误认为是按键动作。所以，在扫描按键的时候应该做去抖动处理，把干扰信号过滤掉，从而获得准确的按键状态信号。

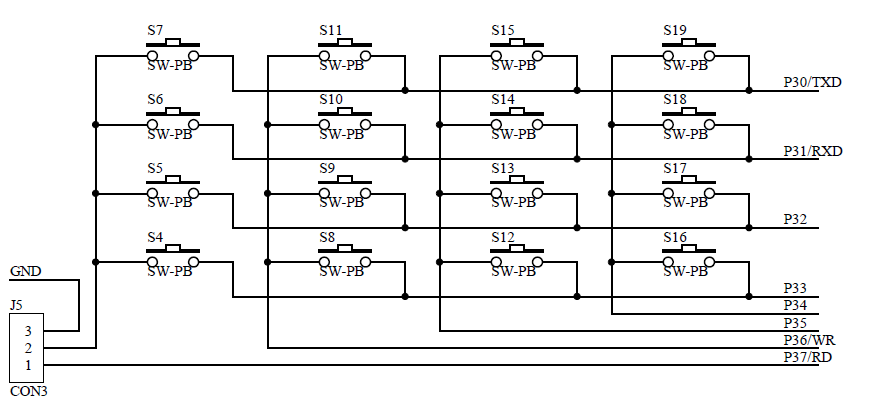

原理图：
按键模块

在CT107D单片机上，首先将J5处的跳帽接到2-3引脚(即接BTN)，使按键S4~S7四个按键的另外一端接地(GND)从而成为4个独立键盘。在扫描按键的过程中，发现有按键触发信号后，先做去抖动处理，当确认为按键按下时(while (P30==0);)，待按键松开后,在数码管的最右边一位显示相应的数字:按键S7显示数字7，S6显示数字6，S5显示数字5，S4显示数字4。

独立按键扫描显示

代码：

 #include <reg52.h>      //引用芯片头文件
#include "intrins.h"    //延时函数所需要的头文件

sbit P30 = P3^0;
sbit P31 = P3^1;
sbit P32 = P3^2;
sbit P33 = P3^3;            //独立按键对应的IO口引脚定义

unsigned char button=0;

void key4(void);
void Delay10ms();
void Delay10ms();
void close_buzz(void);
void Display(long int number);
void Digital_Tube(unsigned char Position, unsigned char Typeface);

void Delay10ms() //@12.000MHz
{
    unsigned char i, j;

    i = 117;
    j = 184;
    do
    {
        while (--j)
            ;
    } while (--i);
}

//Description: // 关闭外设
void close_buzz(void)
{
		P2 = ((P2 & 0x1f) | 0xa0);      //关闭Y5控制的全部外设
		P0 = 0x00;
		P2 &= 0x1f;
		P2 = (P2 & 0x1f) | 0x80;        //同理关闭LED
		P0 = 0xff;
		P2 &= 0x1f;
}

//按键扫描，利用延时函数进行了消抖
void key4(void)
{
    if(P30==0)
    {
        Delay10ms();	//消抖
        if (P30==0)
        {
            while (P30==0);
            button= 7;
        }

    }

    if(P31==0)
    {
        Delay10ms();
        if (P31==0)
        {
            while (P31==0);
            button= 6;
        }

    }

    if(P32==0)
    {
        Delay10ms();
        if (P32==0)
        {
            while (P32==0);
            button= 5;
        }

    }

    if(P33==0)
    {
        Delay10ms();
        if (P33==0)
        {
            while (P33==0);
            button= 4;
        }

    }
}

void main()
{
    close_buzz();	//关闭外设
    while(1)
    {
        key4();	//按键扫描
				if(button!=0)
				{
					Display(button);	//数码管显示对应的值
				}
    }
}

void Digital_Tube(unsigned char Position,unsigned char Typeface)    //Position是数码管第几位(从左到右，0开始），Typeface是显示的字样
{
    unsigned char Bit[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
    unsigned char SMG_NoDot[19] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,0xbf,0x7f,0xff}; //0-9、A-F、'-'、'.'
	P2 = P2 & 0x1f | 0xc0;
	P0=Bit[Position];
	P2 = P2 & 0x1f | 0xe0;
	P0=SMG_NoDot[Typeface];
	Delay10ms();
	P0=0XFF;
	P2 = P2 & 0x1f ;	//数码管消影
}

void Display(long int number)
{
    long int i,a,b;
    for(i=0;i<8;i++)
    {
        a=number%10;
        Digital_Tube(7-i,a);
        Delay10ms();
        b=number/10;
        if(b==0) break;
        number=b;
    }
}

51单片机的中断系统

中断系统简介

当中央处理机CPU正在处理某件事的时候外界发生了紧急事件请求，要求CPU暂停当前的工作，转而去处理这个紧急事件，处理完以后，再回到原来被中断的地方，继续原来的工作，这样的过程称为中断。实现这种功能的部件称为中断系统，请示CPU中断的请求源称为中断源。

中断源

STC15F2K60S2系列单片机提供了14个中断请求源，按照优先级排序它们分别是:外部中断0(INT0)、定时器0中断、外部中断1(INT1)、定时器1中断、串口1中断、A/D转换中断、低压检测(LVD)中断、CCP/PWM/PCA中断、串口2中断、SPI中断、外部中断2(INT2)、外部中断3(INT3)，定时器2中断以及外部中断4(INT4)。除外部中断2(INT2)、外部中断3(INT3)、定时器2中断及外部中断4(INT4)。
4个外部中断中根据原理图我们只能使用两个外部中断源：INT0与INT1；

外部中断0(INT0)和外部中断1(INT1)既可上升沿触发，又可下降沿触发。外部中断2(INT2)、外部中断3(INT3)及外部中断4(INT4)都只能下降沿触发。（外部中断2~4的中断请求标志位被隐藏起来了，对用户不可见。）

中断优先级（中断嵌套）

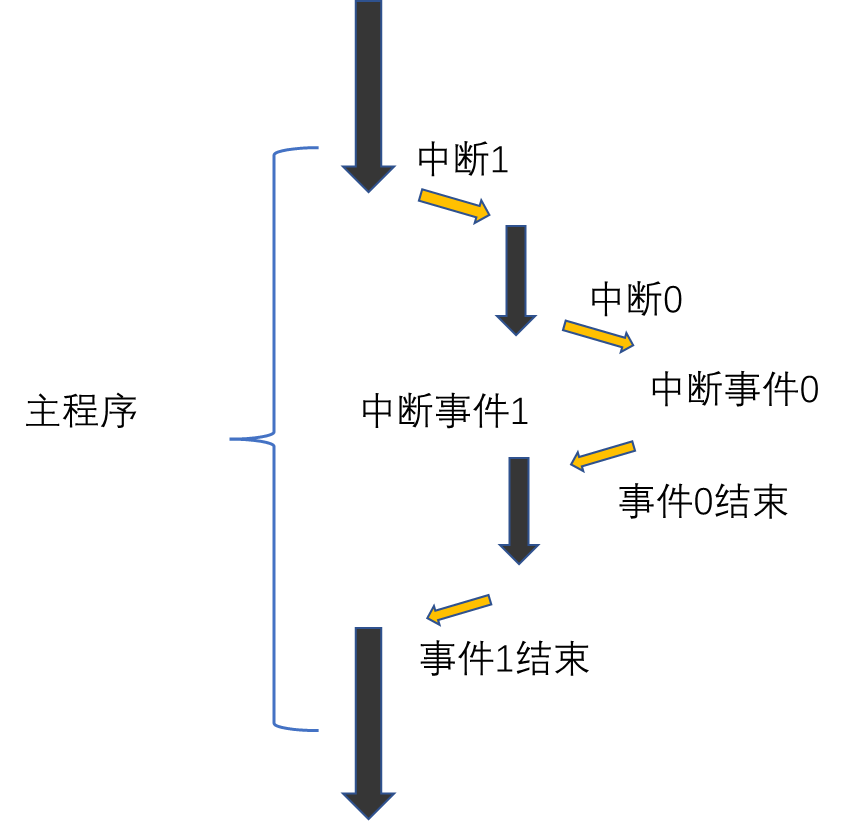

当CPU正在处理一个中断源请求的时候（执行相应的中断服务程序），发生了另外一个优先级比它还高的中断源请求。如果CPU能够暂停对原来中断源的服务程序，转而去处理优先级更高的中断请求源，处理完以后，再回到原低级中断服务程序，这样的过程称为中断嵌套。

中断优先级次序如下，其中中断序号0的优先级最高

void Int0_Routine(void) 	interrupt 0;
void Timer0_Rountine(void) 	interrupt 1;
void Int1_Routine(void) 	interrupt 2;
void Timer1_Rountine(void) 	interrupt 3;
void UART1_Routine(void) 	interrupt 4;
void ADC_Routine(void) 		interrupt 5;
void LVD_Routine(void) 		interrupt 6;
void PCA_Routine(void) 		interrupt 7;
void UART2_Routine(void) 	interrupt 8;
void SPI_Routine(void) 		interrupt 9;
void Int2_Routine(void) 	interrupt 10;
void Int3_Routine(void) 	interrupt 11;
void Timer2_Routine(void) 	interrupt 12;
void Int4_Routine(void) 	interrupt 16;

中断相关寄存器

符号	描述	地址	位地址及符号								复位值
符号	描述	地址	MSB				LSB				复位值
IE	Interrupt Enable	A8H	EA	- -	ET2	ES	ET1	EX1	ET0	EX0	0x00 0000B
IP	Interrupt Priority Low	B8H	- -	- -	PT2	PS	PT1	PX1	PT0	PX0	xx00 0000B
IPH	Interrupt Priority High	B7H	PX3H	PX2H	PT2H	PSH	PT1H	PX1H	PT0H	PX0H	0000,0000B
TCON	Timer/Counter 0 and 1Control	88H	TF1	TR1	TF0	TR0	IE1	IT1	IE0	IT0	0000 0000B
SCON	Serial Control	98H	SM0/FE	SM1	SM2	REN	TB8	RB8	TI	RI	0000 0000B
T2CON	Timer/Counter 2 Control	C8H	TF2	EXF2	RCLK	TCLK	EXEN2	TR2	C/T2	CP/RL2	0000 0000B
XICON	Auxiliary Interupt Control	C0H	PX3	EX3	IE3	IT3	PX2	EX2	IE2	IT2	0000 0000B

外部中断需要使用的寄存器<来自于STC89C51的开发指南>

中断控制允许寄存器IE

中断允许寄存器IE是只有打开全局开关，其它各位的开关才可以开启！！！！！！！！每个位开关赋值为1则开，赋值为0则关。

SFR name	Address	bit	B7	B6	B5	B4	B3	B2	B1	B0
IE	A8H	name	EA	-	ET2	ES	ET1	EX1	ET0	EX0

EA : CPU的总中断允许控制位，EA=1，CPU开放中断，EA=0，CPU屏蔽所有的中断申请。EA的作用是使中断允许形成两级控制。即各中断源首先受EA控制;其次还受各中断源自己的中断允许控制位控制。
ET2: 定时/计数器T2的溢出中断允许位。ET2=1，允许T2中断；ET2=0，禁止T2中断。
ES : 串行口1中断允许位。ES=1，允许串行口1中断；ES=0，禁止串行口1中断。
ET1 : 定时/计数器T1的溢出中断允许位。ET1=1，允许T1中断；ET1=0，禁止T1中断。
EX1 : 外部中断1中断允许位。EX1=1，允许外部中断1中断；EX1=0，禁止外部中断1中断。
ET0 : T0的溢出中断允许位。ET0=1，允许T0中断；ET0=0禁止T0中断。
EX0 : 外部中断0中断允许位。EX0=1，允许中断；EX0=0禁止中断。

使用的两种方法：

整体赋值（十六进制赋值）
IE=0x81； //( 开启全局中断，打开外部中断0)
单独赋值
EA=1;EX0=1; //(开启全局中断，打开外部中断0)

外部中断相关的寄存器TCON

外部中断0(INT0)、外部中断1(INT1)有两种触发方式，下降沿触发方式和低电平触发方式。

请求外部中断的标志位是位于寄存器TCON中的IE0/TCON.1、IE1/TCON.3。当外部中断服务程序被响应后，中断请求标志位IE0和IE1会自动被清0。TCON寄存器中的IT0/TCON.0、IT1/TCON.2决定了外部中断0和1是低电平触发方式还是下降沿触发方式。如果ITx = 0(x = 0,1)，那么系统在INTx(x = 0,1)脚探测到低电平后可产生外部中断。如果ITx = 1(x = 0,1)，那么系统在INTx( x= 0,1,2,3)脚探测下降沿后可产生外部中断。

SFR name	Address	bit	B7	B6	B5	B4	B3	B2	B1	B0
TCON	88H	name	TF1	TR1	TF0	TR0	IE1	IT1	IE0	IT0

TF1: T1溢出中断标志。T1被允许计数以后，从初值开始加1计数。当产生溢出时由硬件置“1”TF1，向CPU请求中断，一直保持到CPU响应中断时，才由硬件清“0”（也可由查询软件清“0”）。
TR1: 定时器1的运行控制位。
TF0: T0溢出中断标志。T0被允许计数以后，从初值开始加1计数，当产生溢出时，由硬件置“1”TF0，向CPU请求中断，一直保持CPU响应该中断时，才由硬件清0（也可由查询软件清0）。
TR0: 定时器0的运行控制位。
IE1： 外部中断1请求源（INT1/P3.3）标志。IE1=1，外部中断向CPU请求中断，当CPU响应该中断时由硬件清“0”IE1。
IT1： 外部中断1中断源类型选择位。IT1=0，INT1/P3.3引脚上的低电平信号可触发外部中断1。IT1=1，外部中断1为下降沿触发方式。
IE0： 外部中断0请求源（INT0/P3.2）标志。IE0=1外部中断0向CPU请求中断，当CPU响应外部中断时，由硬件清“0”IE0（边沿触发方式）。
IT0： 外部中断0中断源类型选择位。IT0=0，INT0/P3.2引脚上的低电平可触发外部中断0。IT0=1，外部中断0为下降沿触发方式。

中断处理函数的编写

中断初始化函数
初始化函数就是一个普通的函数,将总中断控制寄存器以及我们需要的中断源进行初始化。
例如外部中断0的初始化函数：

void Init_INT0() //外部中断0,对应按键S5
{
    IT0 = 1; 	//外部中断0触发方式控制位（0：低电平触发；1：下降沿触发）
    EX0 = 1; 	//外部中断0使能开启
    EA = 1;  	// 总中断使能开启
}

中断服务函数

注意！！：

中断函数没有返回值，也不能带参数。
函数名后面要跟一个关键字interrupt，说明这是一个中断服务函数。
在关键字interrupt后面要跟上中断号，说明这个中断服务函数是为那个中断服务的。

中断服务函数的格式为：

    void   函数名()  interrupt  中断号
    {

            ----函数体----

    }

例如在中断函数中进行数值的自增：

void SeviceINT0() interrupt 0
{
  date++;
}

外部中断0显示按键被按次数

代码：

#include <reg52.h>   //引用芯片头文件
#include "intrins.h" //延时函数所需要的头文件

unsigned char date = 0;
void working();
void Delay500us();
void Delay50ms();
void Init_INT0();
void close_buzz(void);
void Display(long int number);
void Digital_Tube(unsigned char Position, unsigned char Typeface);

void Delay500us() //@12.000MHz
{
    unsigned char i, j;

    i = 6;
    j = 211;
    do
    {
        while (--j)
            ;
    } while (--i);
}
//Description: // 关闭外设
void close_buzz(void)
{
		P2 = ((P2 & 0x1f) | 0xa0);      //关闭Y5控制的全部外设
		P0 = 0x00;
		P2 &= 0x1f;
		P2 = (P2 & 0x1f) | 0x80;        //同理关闭LED
		P0 = 0xff;
		P2 &= 0x1f;
}

void Digital_Tube(unsigned char Position,unsigned char Typeface)    //Position是数码管第几位(从左到右，0开始），Typeface是显示的字样
{
    unsigned char Bit[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
    unsigned char SMG_NoDot[19] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,0xbf,0x7f,0xff}; //0-9、A-F、'-'、'.'
		P2 = P2 & 0x1f | 0xc0;
		P0=Bit[Position];
		P2 = P2 & 0x1f | 0xe0;
		P0=SMG_NoDot[Typeface];
		Delay500us();
		P0=0XFF;
		P2 = P2 & 0x1f ;	//数码管消影
}



void Display(long int number)
{
    long int i, a, b;
    for (i = 0; i < 8; i++)
    {
        a = number % 10;
        Digital_Tube(7 - i, a);
        b = number / 10;
        if (b == 0)
            break;
        number = b;
    }
}

void main()
{
    close_buzz();

    Init_INT0();
    while (1)
    {
        Display(date);
    }
}

/*===============初始化==================*/
void Init_INT0() //外部中断0,对应按键S5
{
    IT0 = 1; //外部中断0触发方式控制位（0：低电平触发；1：下降沿触发）
    EX0 = 1; //外部中断0使能开启
    EA = 1;  // 总中断使能开启
}

/*============中断服务函数===============*/

void SeviceINT0() interrupt 0
{
    date++;
}
