概述

一、独立按键的介绍

1.按键介绍

2.按键原理图

3.按键抖动

4.按键的消抖

二、独立按键控制LED指示灯亮灭

三、按键实验视频

总结

一、独立按键的介绍

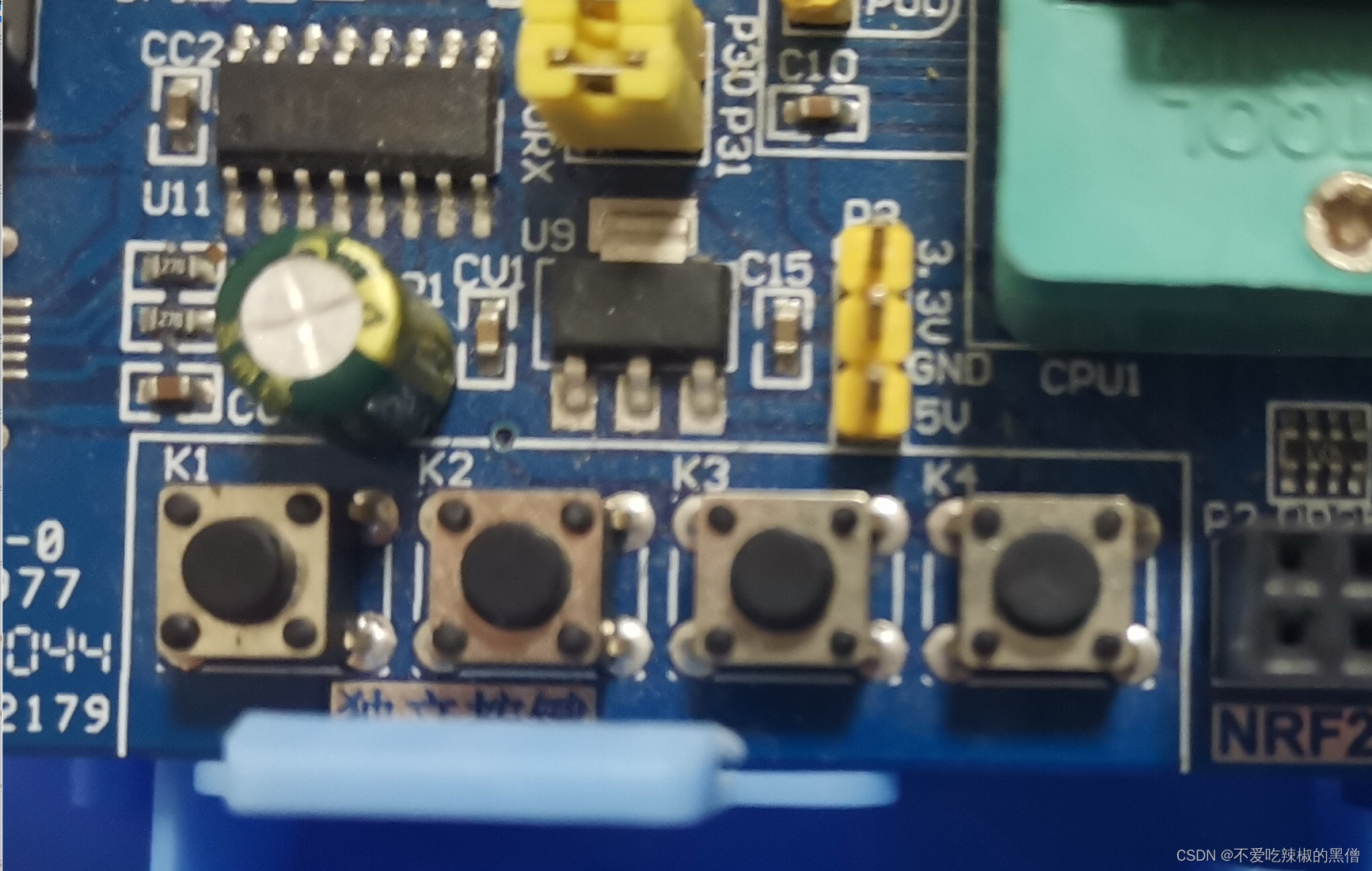

1.按键介绍

轻触按键，相当于一种电子开关，按下使开关接通，松开时开关断开，实现原理是通过轻触按键内部的金属弹片受力弹动来实现接通断开。

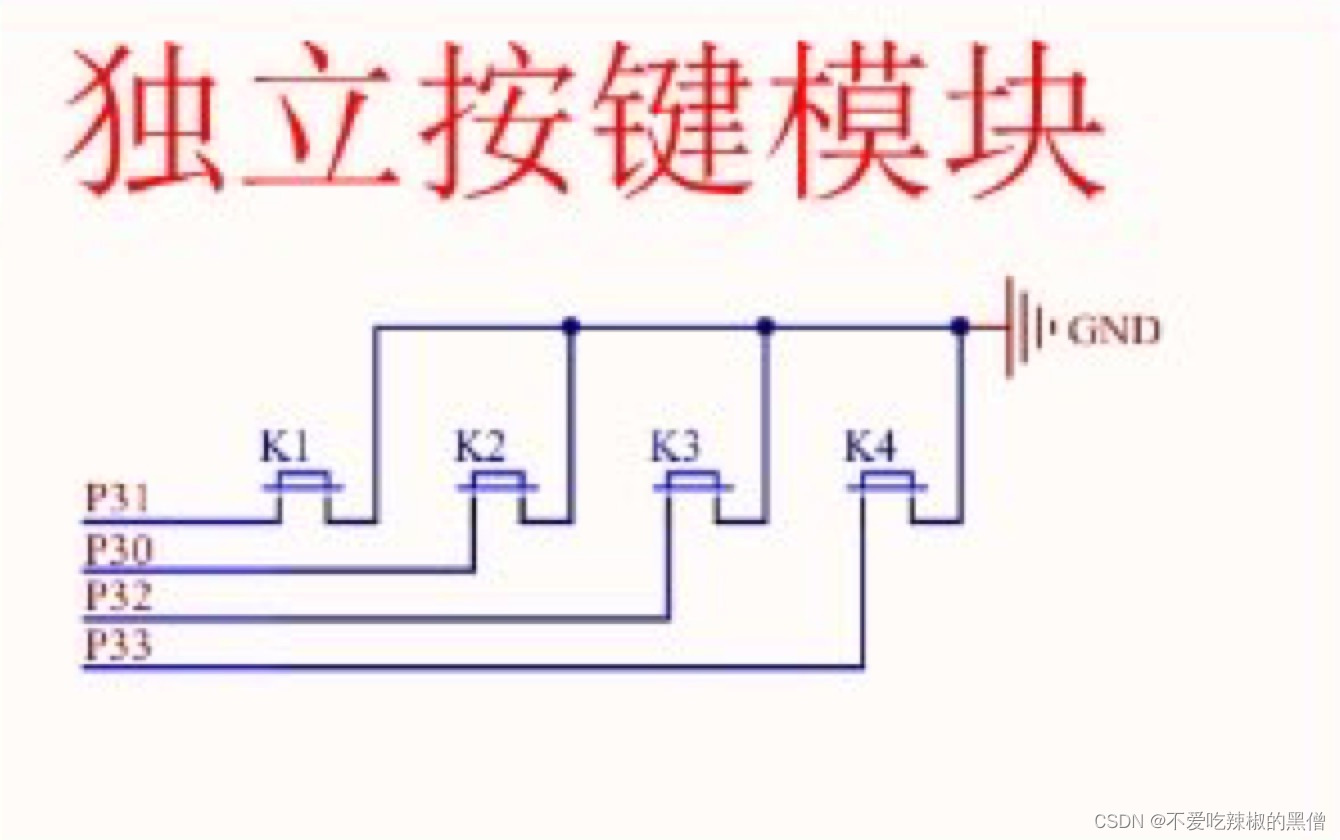

2.按键原理图

K1、K2、K3、K4一公共端接GND，另一端分别接单片机I/O口的P3^0到P3^3，因为单片机4组I/O口P0—P3都是高电平有效，当按键按下时，将I/O口拉到低电平使按键有效。

3.按键抖动

对于机械开关，当机械触电断开闭合时，由于机械触电的弹性作用，一个开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开，所以在开关闭合及断开的瞬间会伴随一连串的抖动，单片机会检测出来。

当没有按键按下时，电平为高电平，按下时，为0（由于机械触电，会弹逐渐稳定为0），机械开关抖动时间为5—10ms（不同开关时间不同）,经过手松开的时间，若松开按键，经过5—10ms时间会逐渐回高电平。

4.按键的消抖

（1）硬件消抖

加一个电路，把电线通过电路，经过触发器之类的操作进行电路过滤。

（2）软件消抖

检测按键按下时，延时时间，再继续操作，松手也同样道理。

二、独立按键控制LED指示灯亮灭

当按下k1时，LED小灯D1亮起，松开按键时D1灭掉；

当按下k2时, LED小灯全都亮起，再次按下时全都灭掉；

当按下k3时，LED小灯向右移位，按下k4时LED小灯向左移位；

有兴趣的小伙伴可以尝试一下将LED小灯亮灭做成二进制递增的形式。

代码示例：

/******************** *******************
 *** 项目名称：独立按键控制LED灯开关
 *** 项目效果：当按下k1时，LED小灯D1亮起，松开按键时D1灭掉;当按下k2时,LED小灯全都亮起，再次按下时全都灭掉;当按下k3时，LED小灯向右移位，按下k4时LED小灯向左移位
 *** 连线方式：无
 *** 注意事项：无
********************* *******************/
#include "reg52.h"
#include "intrins.h"

//用u8，u16代替方便编写代码
typedef unsigned char u8;       //0—255
typedef unsigned int u16;				//0—65535

#define LED P2

/*定义管脚*/
//独立按键
sbit k1 = P3^1;
sbit k2 = P3^0;
sbit k3 = P3^2;
sbit k4 = P3^3;

u16 i ;								//定义判读哪一个按键按下
u16 s ;
u16 LedNum;						//定义led灯移位

/***************************
** 函数名称 ：Delay_ms
** 函数作用 ：延时函数
** 输入	    ：ms(毫秒数)
** 输出     ：
** 注意     ：输入不能超出范围，否则会回到周期
****************************/
int Delay_ms(u16 ms)
{
	unsigned char i, j;

	while(ms)
	{
			_nop_();
			i = 2;
			j = 199;
			do
			{
				while (--j);
			} while (--i);
			ms--;
	}

}

/***************************
** 函数名称 ：Key_k1
** 函数作用 ：当按下k1时，LED小灯D1亮起，松开按键时D1灭掉
** 输入	    ：无
** 输出     ：无
****************************/
void Key_k1()
{
	if(k1 == 0)
	{
		LED = 0xFE;//让D1亮起来
	}
	else{
	  LED = 0xFF;
	}
}
/***************************
** 函数名称 ：Key_k2
** 函数作用 ：当按下k2时,LED小灯全都亮起，再次按下时全都灭掉
** 输入	    ：无
** 输出     ：无
****************************/
void Key_k2()
{
	if(k2 == 0)						//判断按键按下
	{
		 Delay_ms(10);			//延时消抖
		 if(k2 == 0)				//再次判断是否按下
		 {
				LED = ~LED;     //取反LED灯的状态//这种效果是按下不松手一直亮，松手即灭
		 }
		 while(!k2);				//判断是否松开按键
	}
	//== 另一种写法 ==//
//	if(k2 == 0)						//判断按键按下
//	{
//		 Delay_ms(10);			//延时消抖
//		 while(k2 == 0);  	//再次判断是否按下
//	   Delay_ms(10);      //检测松手
//	   LED = ~LED;				//这种效果是按下不松手不亮，松手即亮
//	}

}
/***************************
** 函数名称 ：Key_k3_k4
** 函数作用 ：当按下k3时，LED小灯向右移位，按下k4时LED小灯向左移位
** 输入	    ：无
** 输出     ：无
** 注意     ：这里没有初始化，D8开始没有亮，只是为了方便写函数
****************************/
void Key_k3_k4()
{
	 if(k3 == 0)						//判断k3按键是否按下
	 {
			Delay_ms(10);			  //消抖
			while(k3 == 0); 		//再次判断是否按下
			Delay_ms(10);				//消抖
		  //== 操作 ==//
		  LedNum++;
			if(LedNum >= 8)			//限制控制大小
			{
				LedNum = 0;
			}
			LED = ~(0x80 >> LedNum);		//移位
	 }
	 if(k4 == 0)
	 {
			Delay_ms(10);			  //消抖
			while(k4 == 0); 		//再次判断是否按下
			Delay_ms(10);				//消抖
		  //== 操作 ==//
			if(LedNum == 0)			//限制控制大小
			{
				LedNum = 7;
			}
			else
				LedNum--;
			LED = ~(0x80 >> LedNum);		//移位

	 }
}

/***************************
** 函数名称 ：Judgement
** 函数作用 ：判断哪一个按键成功按下
** 输入	    ：P3
** 输出     ：无
****************************/
int Judgement()
{
	if(k1 == 0)
	{
		i = 1;
	}
	if(k2 == 0)
	{
		i = 2;
	}
	if(k3 == 0 || k4 == 0)
	{
	  i = 3;
	}
	return i;
}

/***************************
** 函数名称 ：main
** 函数作用 ：主函数
** 输入	    ：
** 输出     ：
****************************/
void main()
{
	while(1)
	{
		i = Judgement();
		switch(i)
		{
			case 1:
				     Key_k1();
						 break;
			case 2:
    				 Key_k2();
						 break;
			case 3:
     				 Key_k3_k4();
						 break;
			default:
						 LED == 0x00;
					   break;
		}
	}
}
