状态机简单介绍

本文作者：The Reborn
本文链接：https://www.cnblogs.com/lisongzzx/p/13641206.html
关于博主：评论和私信会在第一时间回复。或者直接私信我。
版权声明：本博客所有文章除特别声明外，均采用 BY-NC-SA 许可协议。转载请注明出处！
声援博主：如果您觉得文章对您有帮助，可以点击文章右下角【推荐】一下。您的鼓励是博主的最大动力！

一、状态机要素

可以把状态机的要素分为4个要素，即：现态、条件、动作、次态。
“现态”和“条件”是因，“动作”和“次态”是果。

（1）现态：是指当前所处状态；
（2）条件：又称为“事件”。当条件被满足时，将会触发一个动作，或者执行一次状态的迁移。
（3）动作：条件满足后执行的动作。动作不是必须的，当条件满足后，也可以不执行任何动作，直接迁移到新状态。
（4）次态：条件满足后要迁移往的新状态。“次态”是相对于“现态”而言的，“次态”一旦被激活，就转变成新的“现态”了。

二、状态迁移图（STD）

（1）状态框：用方框表示状态，包括所谓的“现态”和“次态”；
（2）条件及迁移箭头：用箭头表示状态迁移的方向，并在该箭头上标注触发条件；
（3）节点圆圈：当多个箭头指向一个状态时，可以用节点符号（小圆圈）连接汇总；
（4）动作框：用椭圆框表示；
（5）附加条件判断框：用六角菱形框表示；

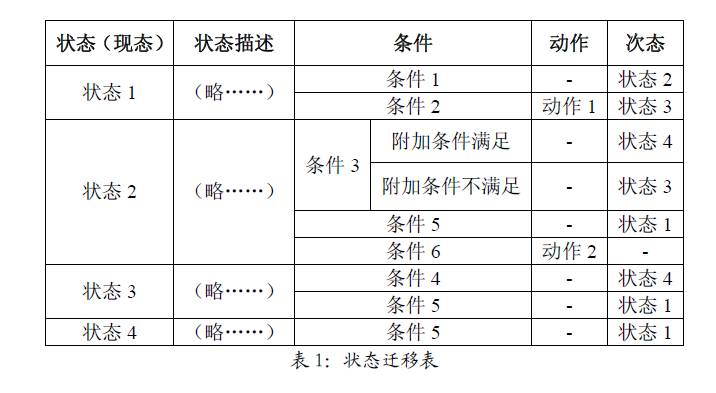

三、状态迁移表

四、用状态机思路实现一个时钟程序

首先我们画出他的状态迁移图：

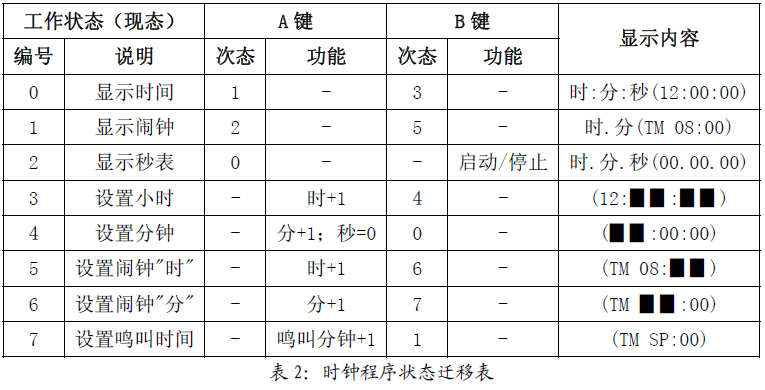

然后我们画出状态迁移表：

五、状态机应用注意事项：

注意使用状态机的时候不要出现两种错误：1、“伪态”2、“漏态”
（1）“伪态”：把某个“程序动作”当成一种“状态”来处理。
（2）“漏态”：在状态划分时漏掉一些状态。

PS：

区分状态和伪态：（看两者的本质）
“动作”是不稳定的，即使没有条件的触发，“动作”一旦执行完毕就结束了；
“状态”是相对稳定的，如果没有外部条件的触发，一个状态会一直持续下去。

六、更复杂的状态机

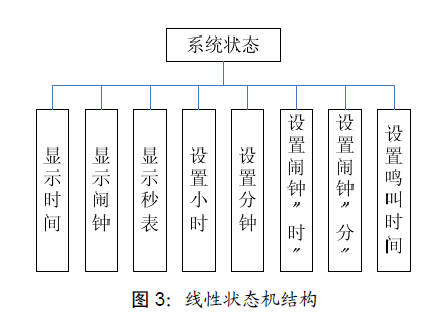

前面介绍的是一种简单的状态结构。它只有一级，并且只有一维，它的结构图如下所示：

如果有必要，我们可以建立更复杂的状态机模型。如：

1、多级状态结构。
状态机可以是多级的。在分层的多级状态机系统里面，一个“父状态”下可以划分多个“子状态”，这些子状态共同拥有上级父状态的某些共性，同时又各自拥有自己的一些个性。

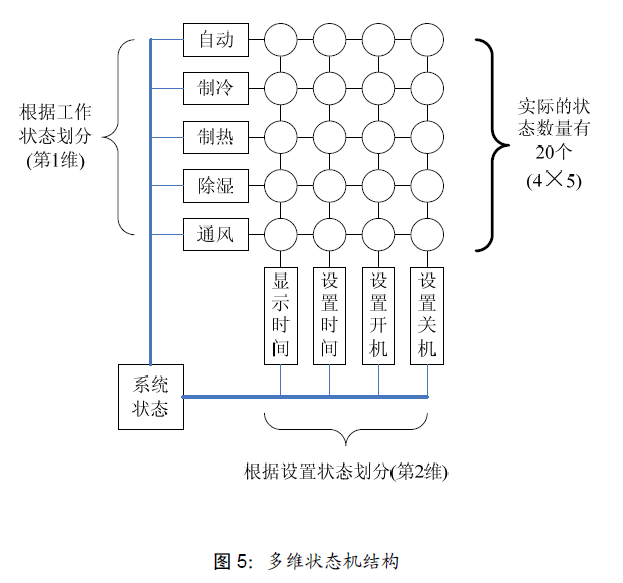

2、多维状态结构。
状态机也可以是多维的。从不同的角度对系统进行状态的划分，这些状态的某些特性是交叉的。比如，在按照按键和显示划分状态的同时，又按照系统的工作进程做出另一种状态划分。这两种状态划分同时存在，相互交叉。从而构成了二维的状态结构空间。

说明一下，每一维的状态都需要用一个状态变量（寄存器）来表示。

状态机可归纳为4个要素，即现态、条件、动作、次态。这样的归纳，主要是出于对状态机的内在因果关系的考虑。“现态”和“条件”是因，“动作”和“次态”是果。详解如下：

①现态：是指当前所处的状态。
②条件：又称为“事件”，当一个条件被满足，将会触发一个动作，或者执行一次状态的迁移。
③动作：条件满足后执行的动作。动作执行完毕后，可以迁移到新的状态，也可以仍旧保持原状态。动作不是必需的，当条件满足后，也可以不执行任何动作，直接迁移到新状态。
④次态：条件满足后要迁往的新状态。“次态”是相对于“现态”而言的，“次态”一旦被激活，就转变成新的“现态”了。

要注意状态必须要有始有终，否则会出现状态卡住，无法继续正常推进。
