关于状态机

1. 两端状态机和三段状态机

根据状态机的实际写法，状态机可以分为一段式、二段式和三段式状态机。

一段式状态机：整个状态机写到一个 always模块里面，在该模块中既描述状态转移，又描述状态的输入和输出。

二段式状态机：用两个 always 模块来描述状态机，其中一个 always 模块采用同步时序描述状态转移；另一个模块采用组合逻辑判断状态转移条件，描述状态转移规律以及输出。不同于一段式状态机的是，它需要定义两个状态，现态和次态，然后通过现态和次态的转换来实现时序逻辑。

三段式状态机：在两个 always 模块描述方法基础上，使用三个always 模块，一个always 模块采用同步时序描述状态转移，一个 always 采用组合逻辑判断状态转移条件，描述状态转移规律，另一个 always 模块描述状态输出。

2. 摩尔状态机和米勒状态机

根据状态机的输出是否与输入条件相关，可将状态机分为两大类，即摩尔(Moore)型状态机和米勒(Mealy) 型状态机。

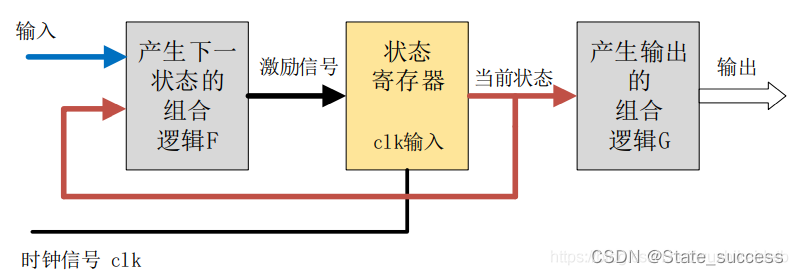

摩尔状态机=====>输入与输出无关
组合逻辑的输出只取决于当前状态，而与输入状态无关。

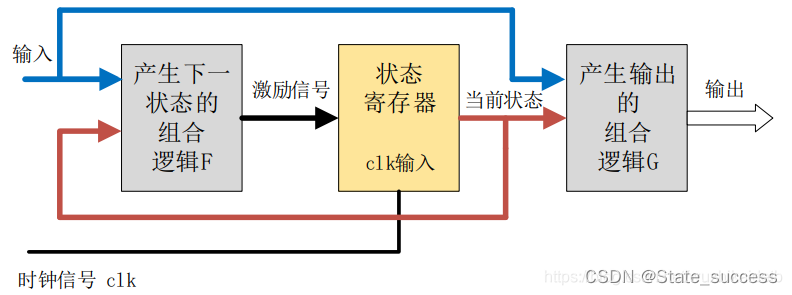

米勒状态机=====>输入与输出有关
输出不仅取决于当前状态，还取决于输入状态。

参考文献 ： https://wuzhikai.blog.csdn.net/article/details/119421783?spm=1001.2101.3001.6650.10&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7ECTRLIST%7ERate-10-119421783-blog-88830654.topnsimilarv1&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7ECTRLIST%7ERate-10-119421783-blog-88830654.topnsimilarv1&utm_relevant_index=14
