概述

stm32 ECM 驱动ME909成功了，先庆祝一下

TFQ 先说一下参考资料：

1. 网上广为流传的RNDIS，最早是国外了lrndis-master.zip，我下载下来看了下，感觉很复杂，关键是不知道干什么用的，只是弄明白了这个使用的是USB DEVICE，好像模拟了一个网卡，以这个为祖师，在这个基础上做出RNDIS的就很多了，比如RTTHREAD也把RNDIS也在RTT基础上发布了一版本，安富莱的硬汉也搞起来了，最初的lrndis-master.zip是裸机运行的。说明这个RNDIS还是很有吸引人的。

2. USB协议相关 USB2.0协议英文原版(全).pdf

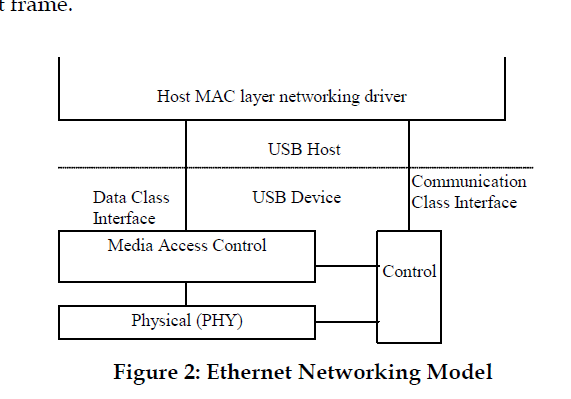

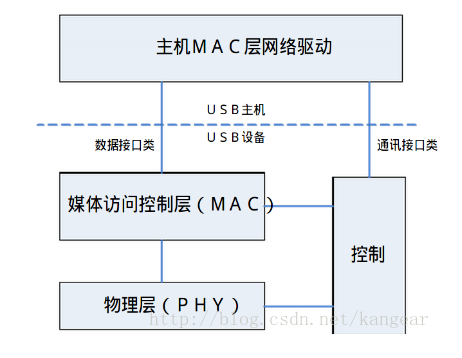

基于USB+CDC的虚拟以太网接口研究与设计.pdf

USB CDC相关的资料

3，linux 原码中有关ECM CDC的c 文件

只看协议会感觉很空洞，如果只看代码的会使人眩晕，只有协议与代码结合着看，才会使人清晰，

调试过程中遇到空难无数，最终一个一个解决了，

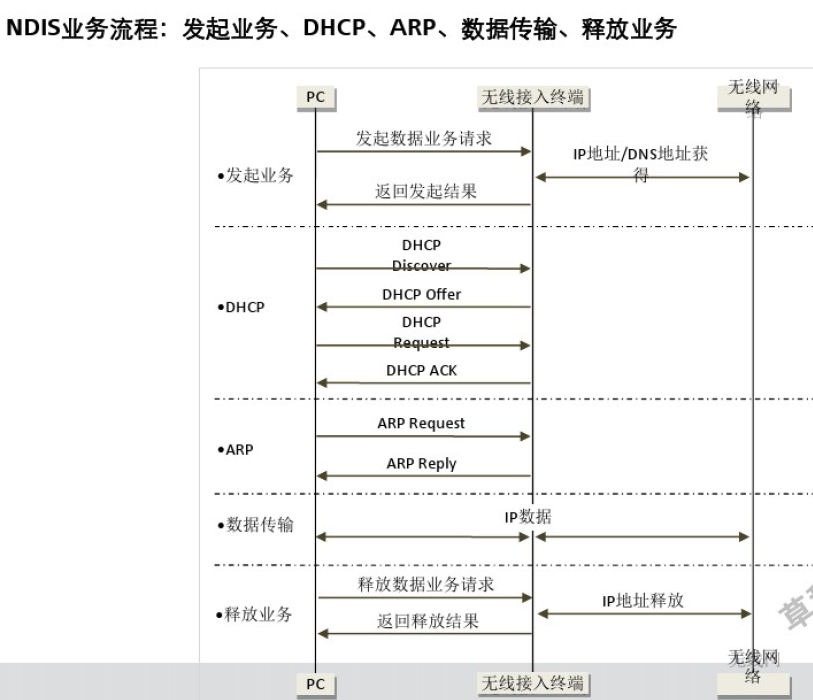

理论指导，所有的工作都是在理念的指导下完成的，下面这个图给我提供了最直接的理论指导：

上面详细说明了NDIS的过程，首先PC（STM32）给4G模块发送拨号命令 echo "AT^NDISDUP=1,1">/dev/ttyUSB0，也就是发起数据业务请求，4G模块收到请求后，会向无线网络请求IP地址与DNS，

然后PC（STM32）通过DHCP 客户端请求IP地址，这个过程，4G模块并没有与无线网络交互，完全是在PC与4G模块之间进行的，PC请求到的IP地址也是“发起业务”阶段4G模块向无线网络申请的IP地址。

下面的ARP其实就是PING程序吧，我的理解，但实际上我PING不通DHCP获得的IP地址。有时候却可以PING通网关。

数据传输阶段，其实4G模块大部分时候工作在这个阶段，这个阶段，4G模块完全就是起到一个以太网数据帧中继的作用，PC（STM32）把以太网数据发送给4G模块，4G模块再把以太网数据原封不动发到无线网络上；同样无线网络上的数据4G模块也会原封不动的转发给PC（STM32），

最后就是释放业务，这个我没有试。echo "AT^NDISDUP=1,0">/dev/ttyUSB0，应该是这个命令吧，由PC发起请求中止数据业务。

理论上是这样的，我调试的过程中，实际也是这样的，尤其是DHCP阶段，因为在LINUX上调试4G模块时，根本就不会去调用DHCP（可能linux后台会自动的调用DHCP来获得IP），但在STM32上时，必须人为的调用DHCP来获得IP地址，其实获得的这个IP地址就是第一阶段4G模块向无线网络申请的IP地址。

移植过程中遇到的几个难点。

1，USB协议栈匹配

2. MAC地址的获得。

MAC地址的获得真是一点一点的啃出来的，因为无从参考，在RNDDIS中，MAC地址是设置死的，而4G模块无论是ME909 还是EC20这些正规厂家生产的4G模块，它的MAC地址应该是全球唯一的吧，不应该随便设置，即使可以随便设置，但ME909内部却存在真实的MAC地址，如果2都不一样，数据会发出去吗？我表示怀疑。因此必须把MAC地址给弄出来。

于是我参考linux内核中mac地址的获得办法。在cdc_ether.c中是有获得MAC地址的代码的。

int usbnet_cdc_bind(struct usbnet *dev, struct usb_interface *intf)
{
int status;
struct cdc_state *info = (void *) &dev->data;

BUILD_BUG_ON((sizeof(((struct usbnet *)0)->data)
< sizeof(struct cdc_state)));

   status = usbnet_generic_cdc_bind(dev, intf);
   if (status < 0)
       return status;

   status = usbnet_get_ethernet_addr(dev, info->ether->iMACAddress);
   if (status < 0) {
       usb_set_intfdata(info->data, NULL);
       usb_driver_release_interface(driver_of(intf), info->data);
       return status;
   }

return 0;
}

这名程序usbnet_get_ethernet_addr(dev, info->ether->iMACAddress);获得MAC地址。

int usbnet_get_ethernet_addr(struct usbnet *dev, int iMACAddress)
{
int tmp = -1, ret;
unsigned char buf [13];

   ret = usb_string(dev->udev, iMACAddress, buf, sizeof buf);
   if (ret == 12)
       tmp = hex2bin(dev->net->dev_addr, buf, 6);
   if (tmp < 0) {
       dev_dbg(&dev->udev->dev,
           "bad MAC string %d fetch, %dn", iMACAddress, tmp);
       if (ret >= 0)
           ret = -EINVAL;
       return ret;
   }
   return 0;
}

程序很清楚的的说明了，MAC地址是通过string descriptor 获得的，但是MAC地址的 string descriptor index是多少呢，还得把程序再往前翻，

string descriptor index在这个结构体中，

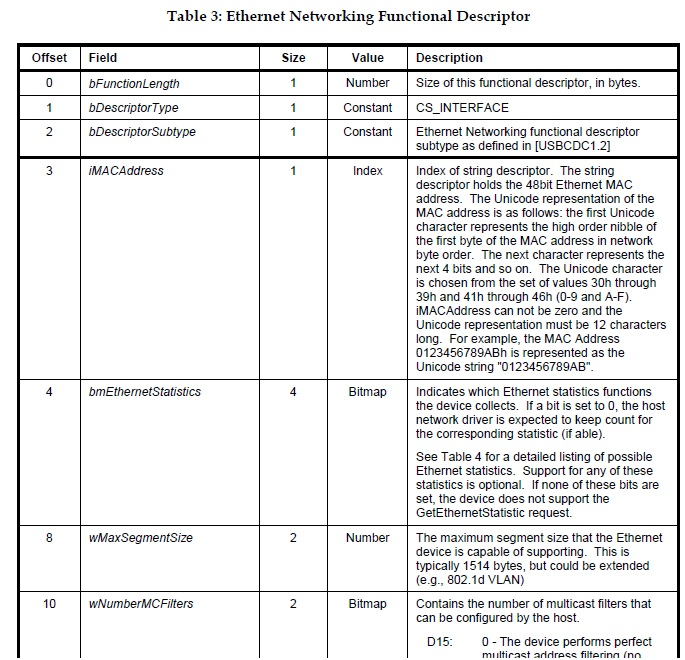

/* "Ethernet Networking Functional Descriptor" from CDC spec 5.2.3.16 */
struct usb_cdc_ether_desc {
   __u8   bLength;
   __u8   bDescriptorType;
   __u8   bDescriptorSubType;

   __u8   iMACAddress;
   __le32   bmEthernetStatistics;
   __le16   wMaxSegmentSize;
   __le16   wNumberMCFilters;
   __u8   bNumberPowerFilters;
} __attribute__ ((packed));

这个描述符之前没有听说过，应该是不常用，常用的是的设备描述符，配置描述符，接口描述符，端点描述符， Functional Descriptor这是什么鬼，功能描述符？暂时就称作功能描述符吧，但是它存在哪呢？

/* "Ethernet Networking Functional Descriptor" from CDC spec 5.2.3.16 */这句话说明了这个结构体在CDC的协议中是有定义的。

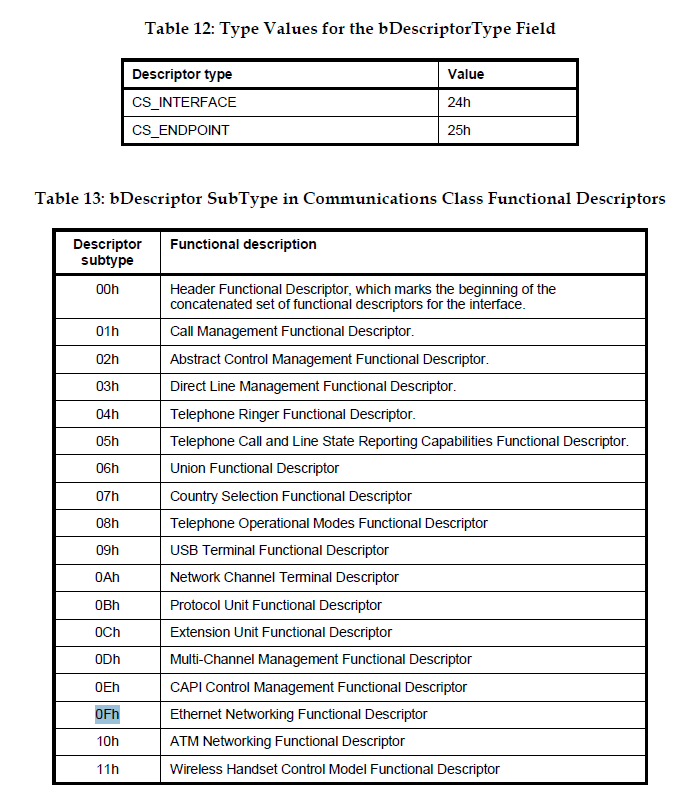

CS_INTERFACE 协议中有定义为0X24,

Ethernet Networking functional descriptor也有定义为0X0F

在CDC120.PDF 有定义

虽然找到了MAC地址的 string descriptor index的位置，但是还不确定在哪能获得到index，这个地方走了很多弯路，其实也是因为自己对USB协议认识不彻底的原因，我想当然的就认为这个struct usb_cdc_ether_desc是通过 GET INTERFACE DESCRIPTOR来获得的，并在程序中付诸实施了，但一个偶然的发现，我单步调试的过程中发现在接口描述符的后面，端点描述符的前面，还有几个未知描述符，突然发现这几个描述符的类型刚好就是0X24，灵感来了， MAC地址的 string descriptor index 就这么找到了。 MAC 字符串描述符也就获得了。

注： ME909或者说是4G模块的MAC地址应该不重要，本来就是ppp模式点对点通讯方式，要MAC地址干什么？
