一.Onenet平台配置及M5311配置

二.STM32连接M5311及HLW8032测试（本章）

上一章已经做完了M5311接入Onenet的测试了，这次就连接STM32进行测试。

STM32代码：

链接：https://pan.baidu.com/s/1oHV7gB6esww2znMmJddtOA
提取码：1234

一、STM32与M5311测试

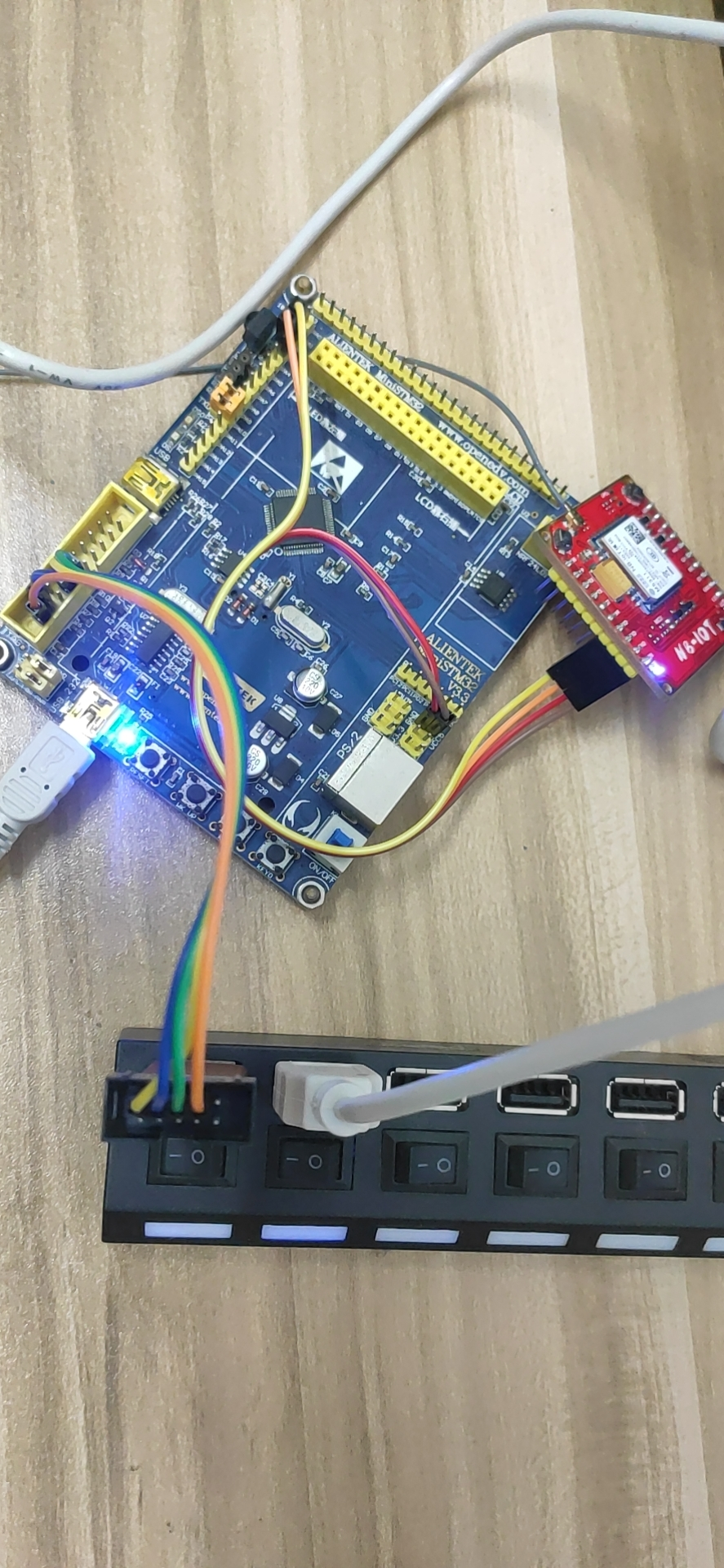

1.把模块接线：

仿真器与STM32接线：

M5311与STM32接线：

注：开发板的那个USB-232串口线需要接，用于串口调试及提供5V电压！！！

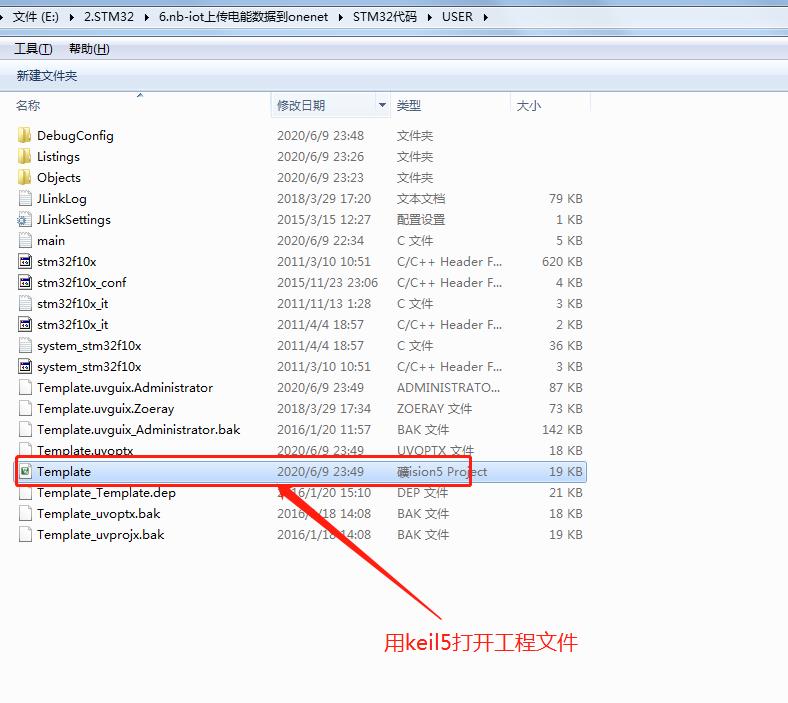

2..打开提供的例程：

需要用keil5的ARM版本，而不是MDK版本哦

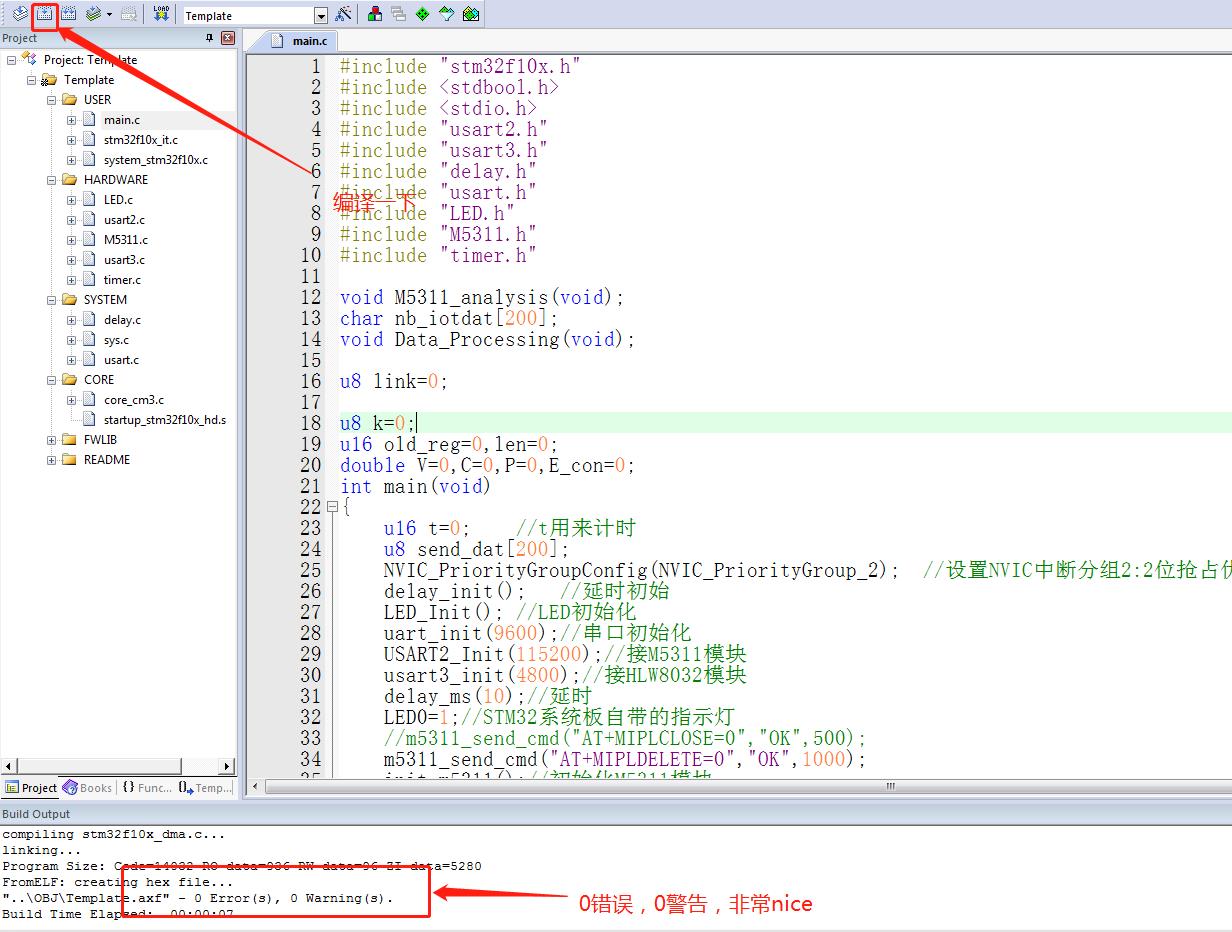

3.编译一下程序，然后点击下载即可：

注：一般如果第一次使用仿真下载程序都会弹出错误提示的！这些都要你耐心去检查啦！因为出现问题有很多种，我这里就不一一举例了，你可以把错误拿去百度一下。

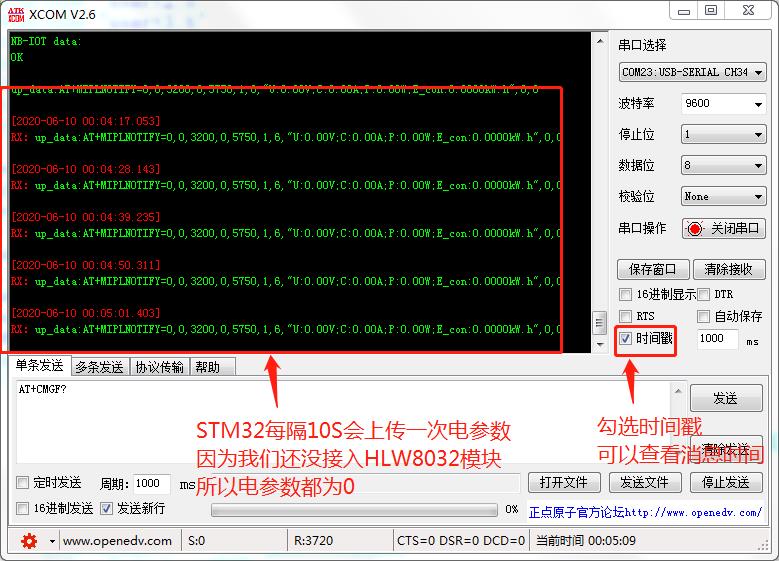

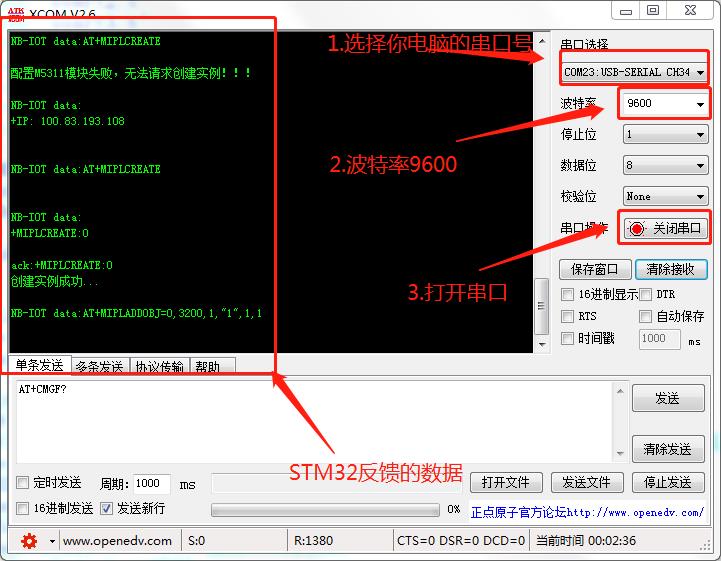

4.打开资料里面的XCOM串口调试助手，也可以百度去下载：（XCOM2.0比较稳定，也是我觉得最好用的串口调试软件）

别忘了长按M5311模块上的POWER键启动模块哦！！！

同时，打开Onenet的后台可以查看模块上传的数据：

到这里就已经把STM32和M5311调试成功了，接下来就是接入HLW8032模块啦！！！

二、系统测试

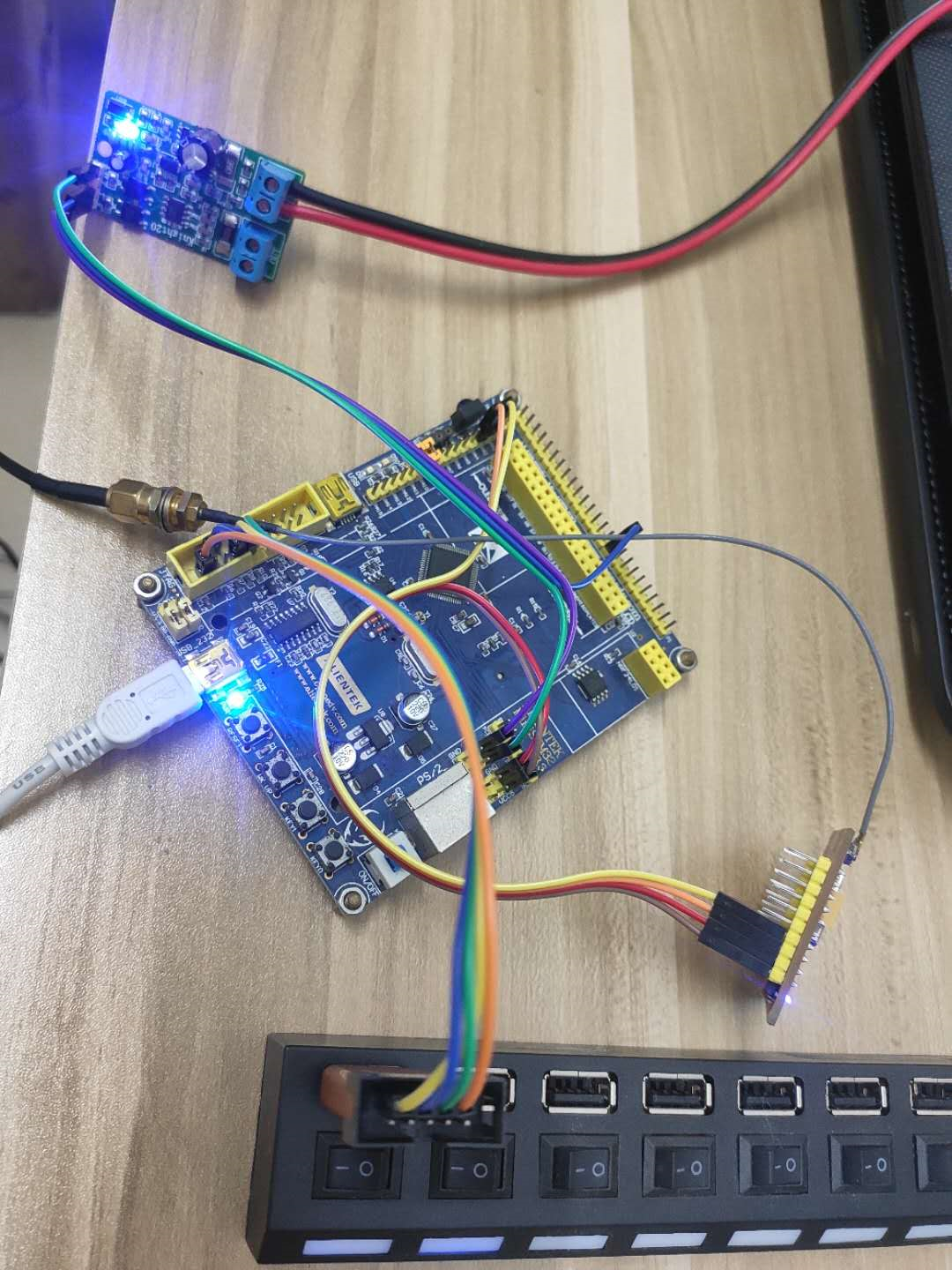

1.接入HLW8032模块：

关于HLW8032模块的测试可以参考这篇帖子！基于HLW8032芯片的电能参数采集--附测试软件_qishi3250的博客-CSDN博客_hlw8032

HLW8032与STM32接线：

注：HLW8032模块的芯片供电是来源于220V，所以只有接了220V交流电后，模块才会输出数据给到STM32！！！HLW8032模块接了220V交流电后就千万不要碰模块了，注意安全！

2.测试

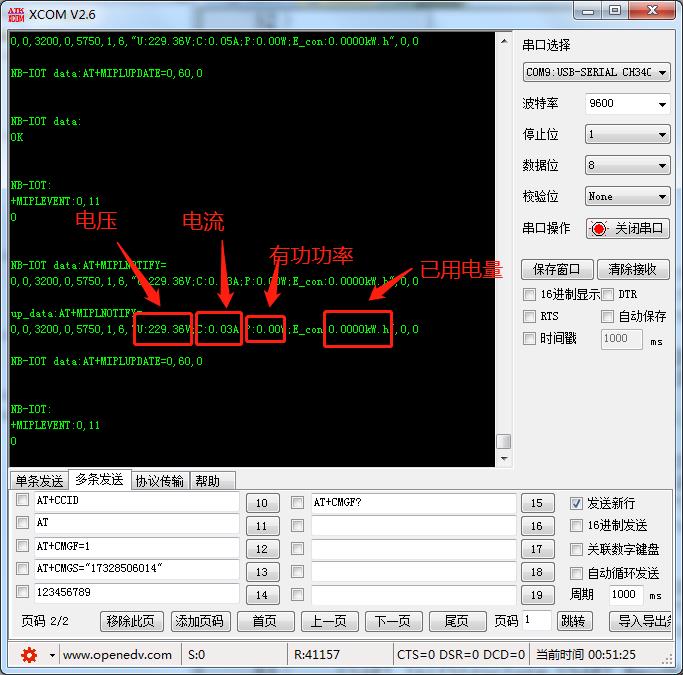

接入HLW8032模块后，从串口调试助手可以看到电参数不再是0了

因为我在HLW8032模块上没有接负载，所以测量出来的有功功率还是为0！！！

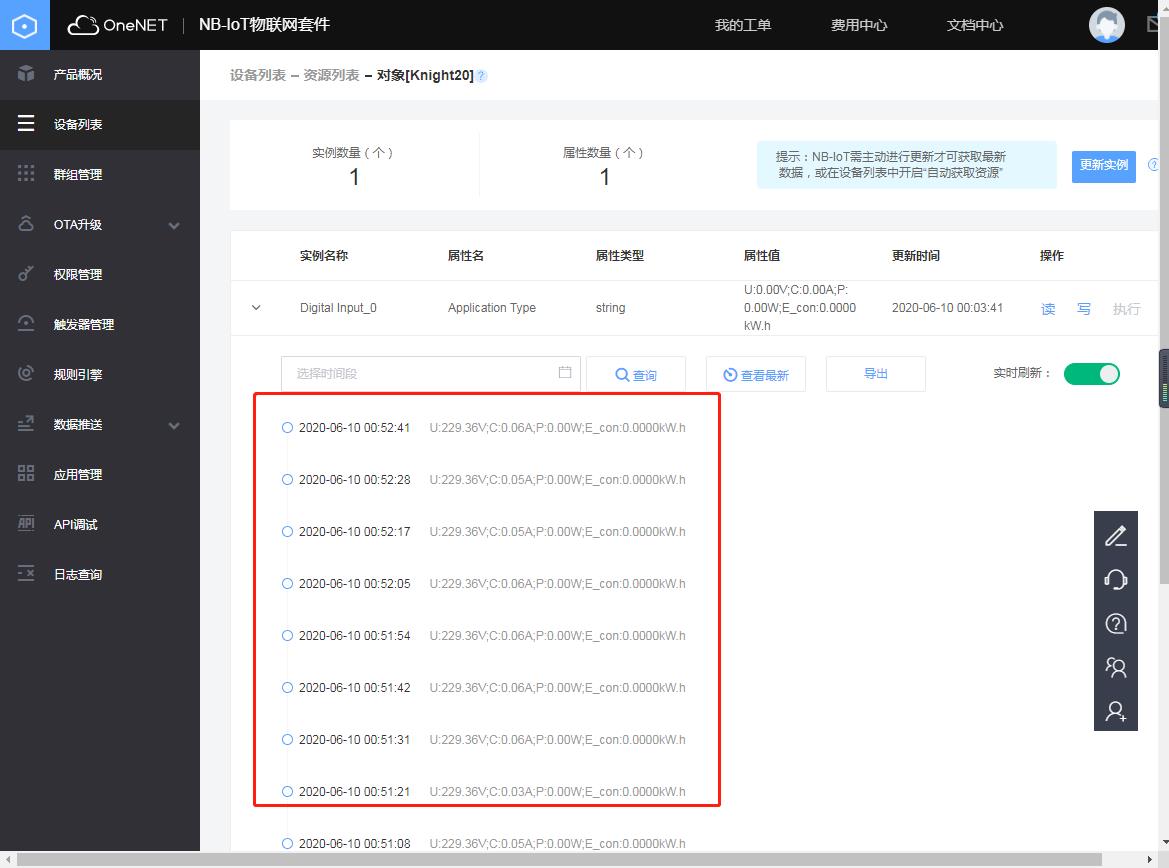

从Onenet也可以看到上传的电参数：

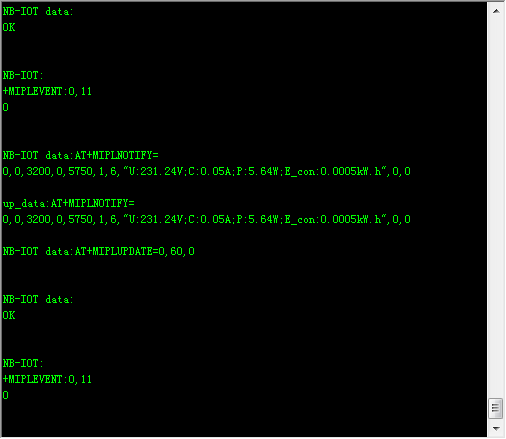

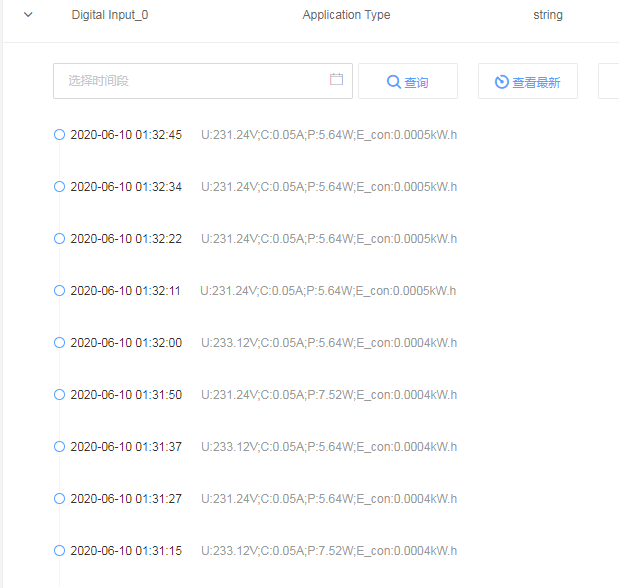

下面是接了一个5W的灯泡后的数据：

 到这里基于STM32设计的NB-IOT电量采集系统的功能基本就实现啦，还有想通过Onenet平台来控制继电器的，就自己调试一下，改一下代码就可以啦！加油！奥利给！！！
