概述
背景介绍

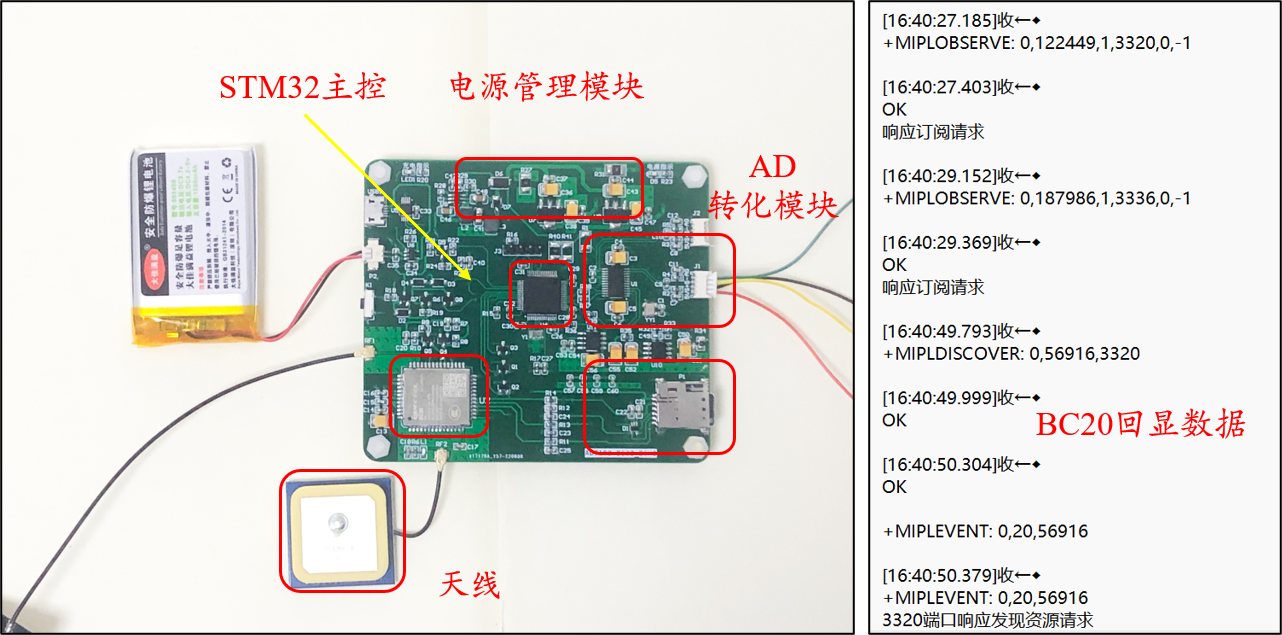

前几天学习了嘉立创开源的《NBIoT定位器》项目，对移远通信模块进行了调试，并将结果上传到ONENET云平台；然而实际应用场景中不仅需要定位模块，还经常涉及到信号采集任务，因此近来设计了一款高精度数据采集版，通过STM32L431 + BC20 + AD7190模块采集传感器数据输出数据并上传到云平台，具体结果如下所示：
硬件结构

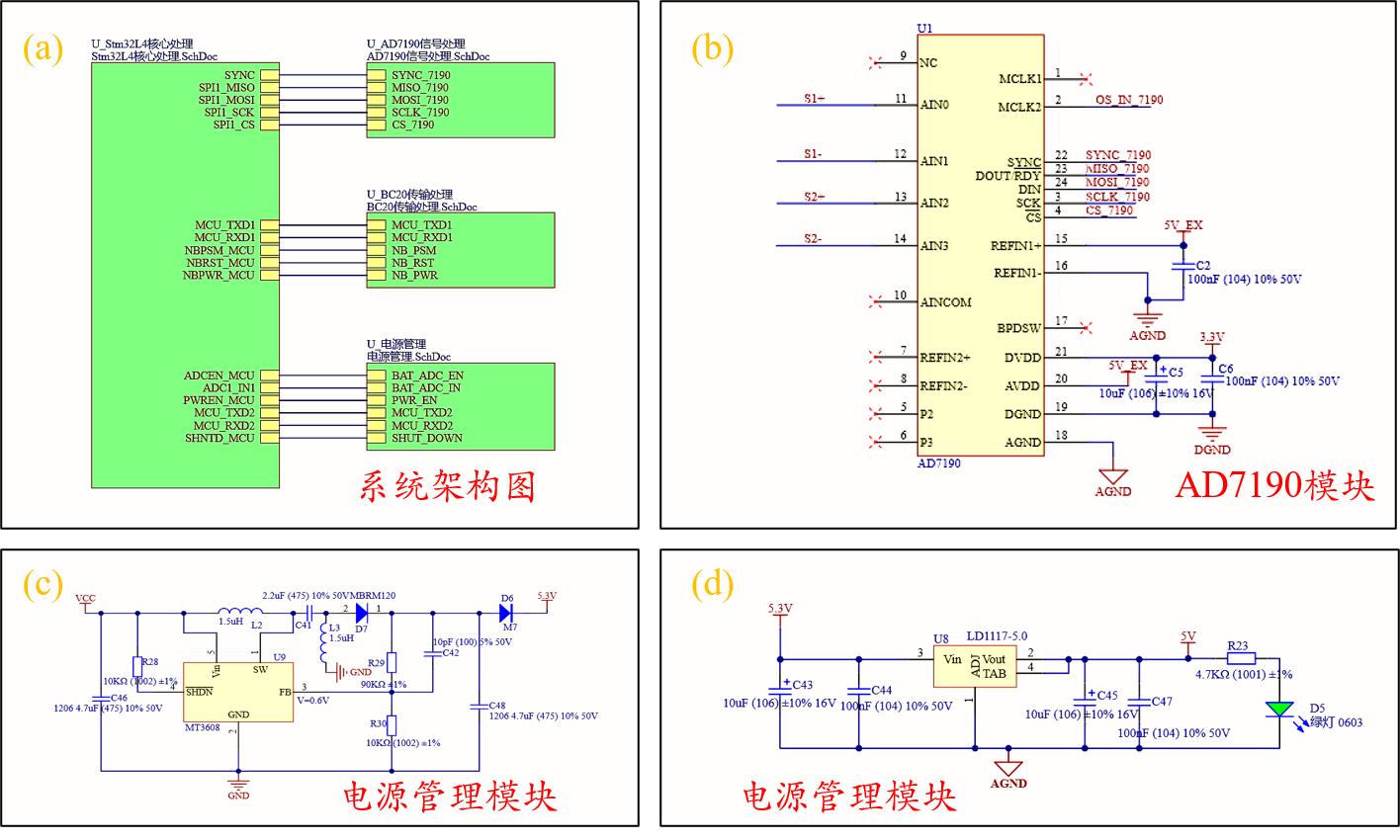

数据采集版硬件结构主要包含：主控模块、AD7190模数转化模块、BC20物联网通信模块以及电源管理模块等，部分硬件电路图如图2所示：
结果展示

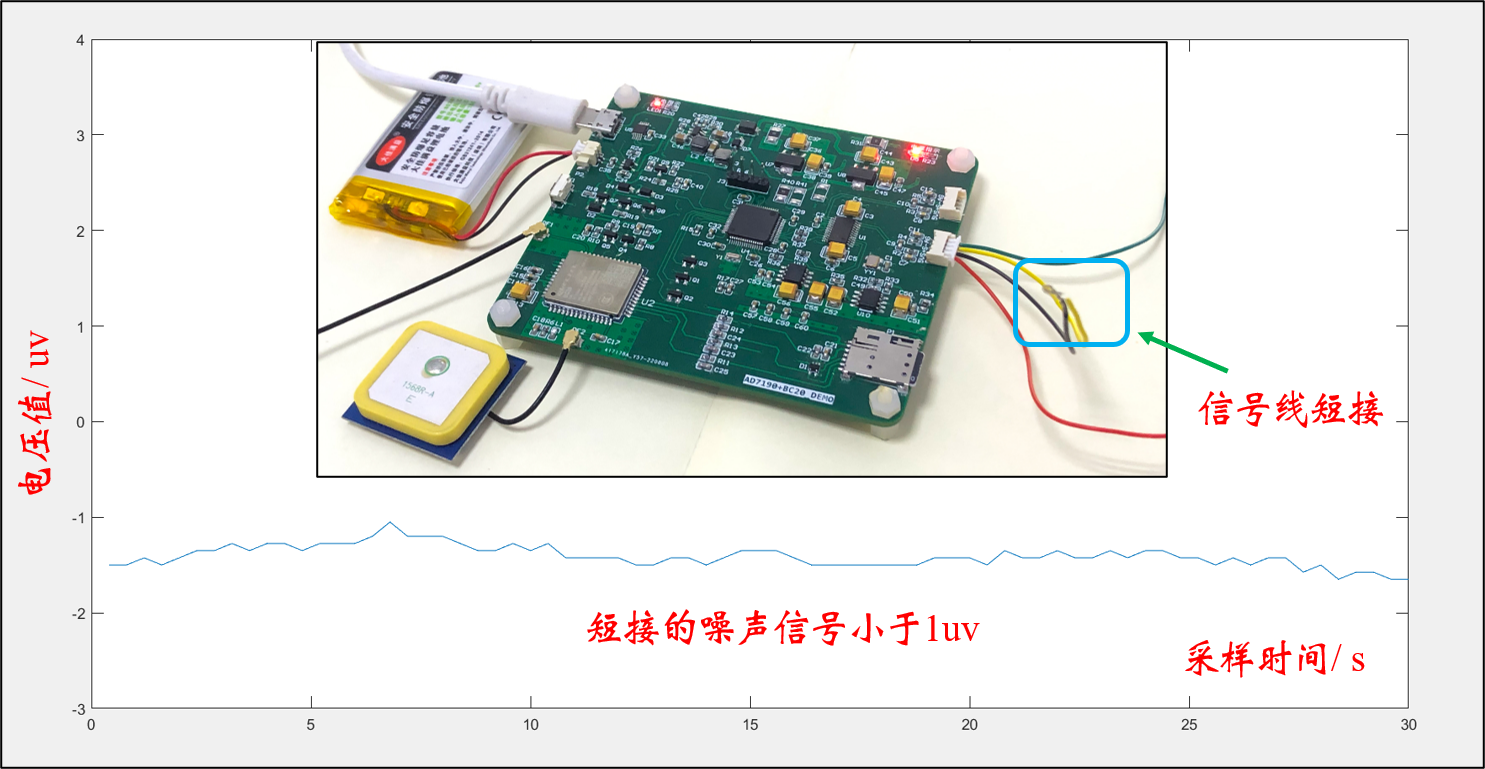

后续对电路板的性能进行了测试，过程中把AD7190的信号线进行短接，模块具体的采样结果为-0.0013499mV，具体如图3所示，从测试结果可以看出，模块的零偏误差小于2uv，外界环境引起的噪声信号小于1uv，该电路板具有非常优异的稳定性，能够满足医疗等场景的需求。
