NB-IOT 移远BC28模块模组快速入门 （教您10分钟打通TCP、COAP数据传输）

今天来为大家详细介绍我们的大白BC28评估板的快速入门指南。

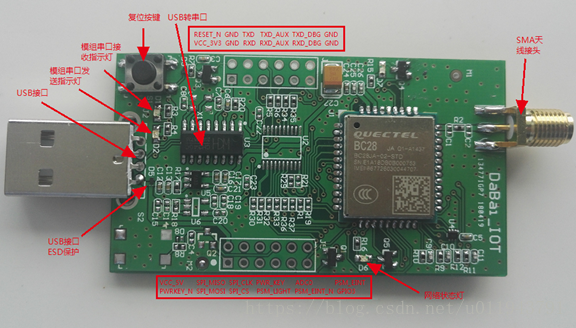

大白BC28评估板功能示意图

上图为我们的BC28评估板功能示意图，查看详细原理图点击打开链接,下面分步骤详细介绍怎么使用我们的评估板进行自己的学习开发。

第一步：插入NB卡，上电

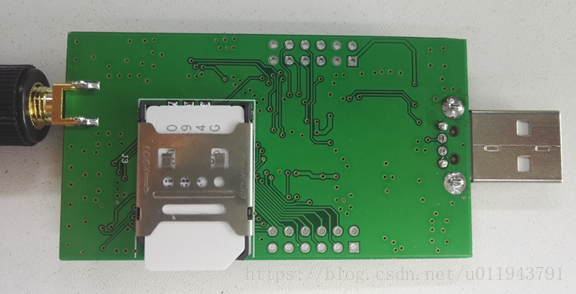

模块接上天线，插入NB卡（电话卡和普通的物联网卡不能用，必须是NB的物联网卡），如下图。

USB口插到电脑USB口，模块即可上电，刚插上电脑时，评估版上电后BC28会启动BOOT程序，主动发送上电安全校验的数据，可以看到大白的串口发送指示灯会闪烁几秒钟。

第二步：查看COM口

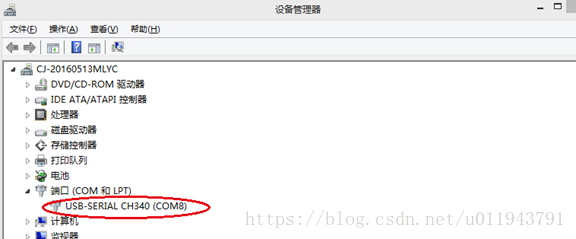

打开电脑的设备管理器，如下图，电脑插入大白评估板后，端口处会出现USB-SERIAL CH340字样，我的是COM8。如下图。如果你电脑还没安装CH340的驱动，请到网络上查找CH340的驱动自行安装，这里就不做详细介绍了。

第三步：设置串口助手

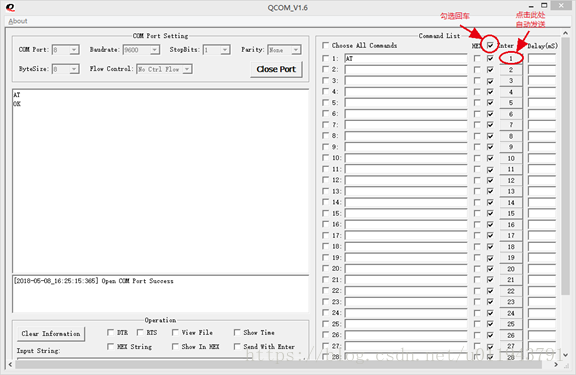

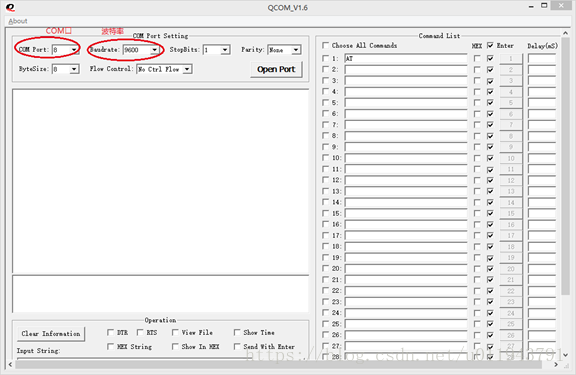

打开串口工具QCOM,软件下载点击打开链接。选择相应的COM口，我的是COM8，BC28模块出厂主串口波特率默认都是9600bps，所以这里波特率选9600，其他选项如下图默认。

单击Open Port，开始输入AT指令。

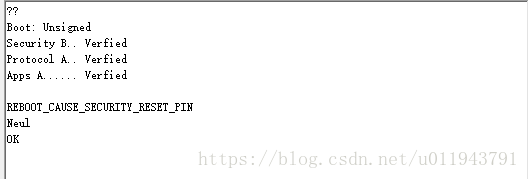

在输入AT指令前，可以按一下复位按钮，随后串口助手接收区域会出现如下数据（同时串口发送指示灯会闪烁提示），表示BC28复位成功。

测试模块是否正常工作：

注意：所有AT指令后都是需要回车的，这样BC28才能识别出指令，所以如下图在Enter左边勾选回车选项，所有命令中不得有中文、中文字符和空格。

如下图输入指令：AT，点击发送后（串口接收指示灯会闪烁），返回OK（串口发送指示灯会闪烁），说明评估板正常工作。

Revision:BC28JAR01A03

第四步：注网

开机成功后输入以下流程，由于模块默认是自动注网模式，开机模块就会自动进行注网，以下流程只是查询模块状态。本文中所有命令绿色表示发送的指令，蓝色表示评估板收到指令后回复的数据。

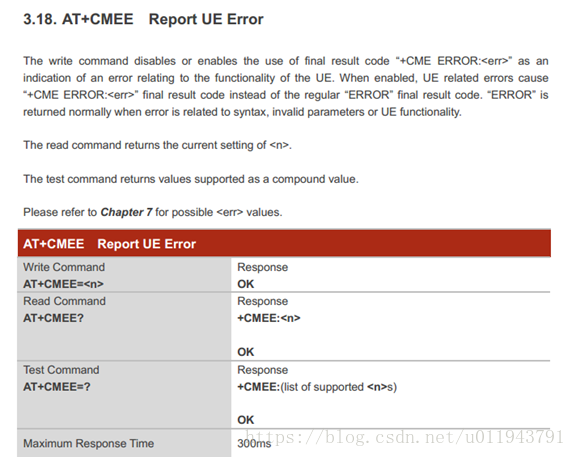

所有AT指令的详细说明可以参考Quectel_BC35-G&BC28_AT_Commands_Manual_V1.1这个文档点击打开链接，进行详细的了解,遇到指令相关问题请先参考这个官方权威的文档，这个官方英文文档还是很容易理解的而且说明的挺详细的。

1、查看模块是否正常工作：

AT

OK                                  //返回OK，说明模块正常。

2、检查SIM卡是否读卡成功：

AT+CIMI                      //检查SIM卡是否读卡成功。

460001357924680

OK             //返回OK说明SIM卡读取成功，如果出现ERROR请检查SIM是否插好

3、查看信号强度：

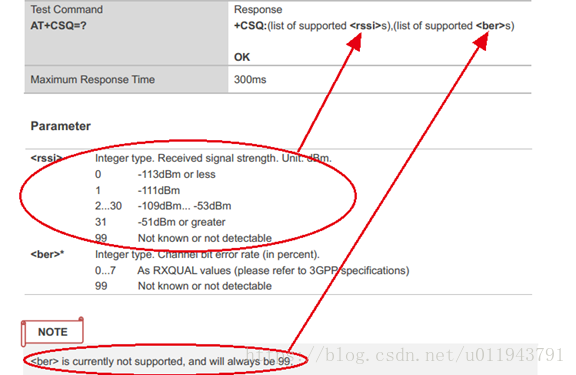

如下图是AT+CSQ指令的详细介绍。

AT+CSQ                 //查看信号强度

+CSQ:99,99             //第一个数为99说明还没有信号，模块在搜信号，第二个数一直是99。

OK

如果没有信号，稍等一会，大概30s也可能更久（就像手机开机时候信号不稳定一样），重新发送命令：

AT+CSQ       //刚上电入网的时候一般获取信号会比较慢，可以不断的发送这个命令，获取当前的信号状态

+CSQ:27,99   //我的信号强度返回27，强度还可以哦。

如果过了一段时间后，第一个数据返回的还是99，请先进行步骤4的操作，切换到其他频段试试。



4、切换频段：

4.1查看BC28支持的频段：

AT+NBAND=?

+NBAND:(1,3,5,8,20,28)

OK

4.2切换频段：

AT+NBAND=5              //BAND5为电信频段，BAND8为移动联通频段。我的是电信卡。

OK

4.3查看当前所在的频段：

AT+NBAND?               //查看当前所在的频段。

+NBAND:5

OK

4.4再次查看信号强度：

AT+CSQ

+CSQ:26,99                 //CSQ返回26，信号正常。

OK



5、查看入网状态：

AT+CGATT?

+CGATT:1                   //返回0为入网失败，返回1为入网成功。

OK

AT+CGATT?返回1就表示入网成功，可以进行下面的业务。

如果入网不成功即AT+CGATT?返回+CGATT:0，则需检查是否有信号。

第五步：发送和接收TCP数据

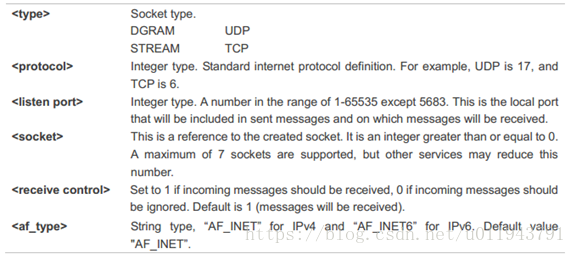

1、 Create a socket：

AT+NSOCR=STREAM,6,56000,1                  //Create a socket，56000是设备端口，设置范围1-66535

1

OK

2、Connect to server

AT+NSOCO=1,123.206.108.227,9099        //Connect to server，这个是大白自己搭建的服务器地址，用于测试网络通信

3、Send the messages

数据用HEX形式表示：

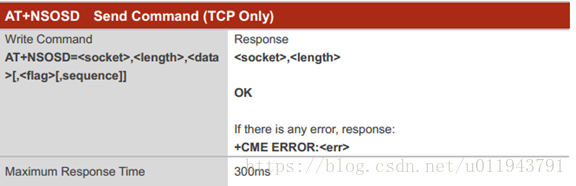

AT+NSOSD=1,4,01020304                            //Send the messages: 0x01020304

1,4

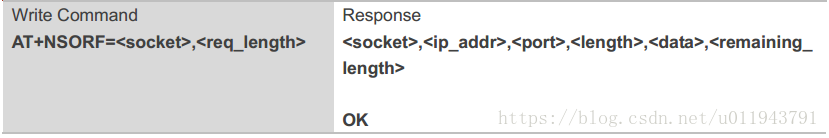

4、Read the messages

AT+NSORF=1,4                         //Read the messages,读取到的值是之前发送的数据0X01020304

1,220.180.239.212,8009,4,01020304,0

OK

5、Close the socket

AT+NSOCL=1                                                   //Closethe socket

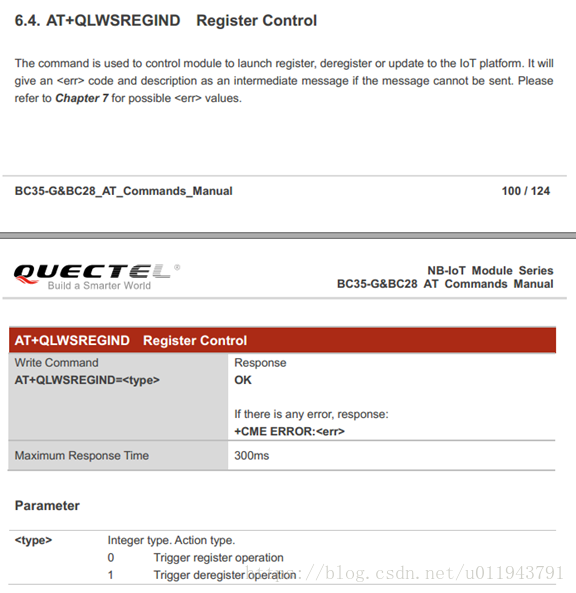

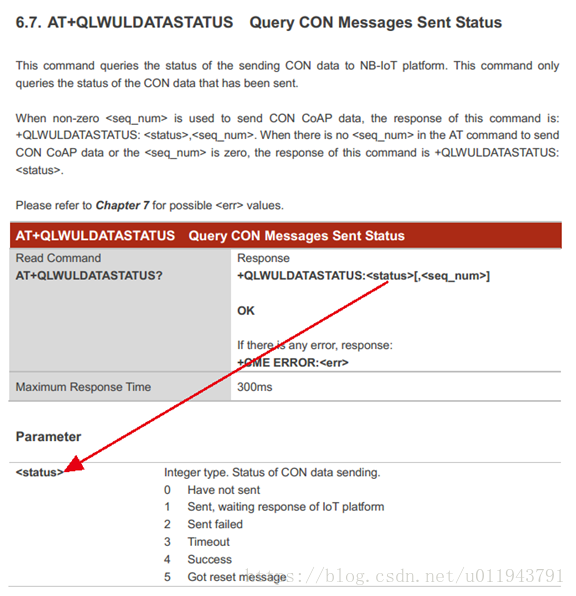

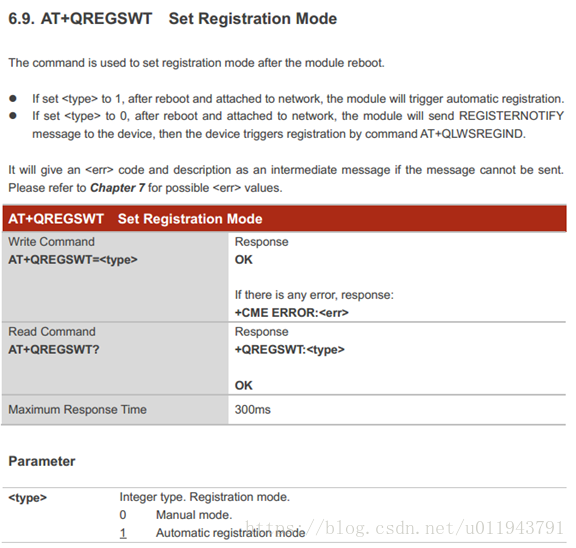

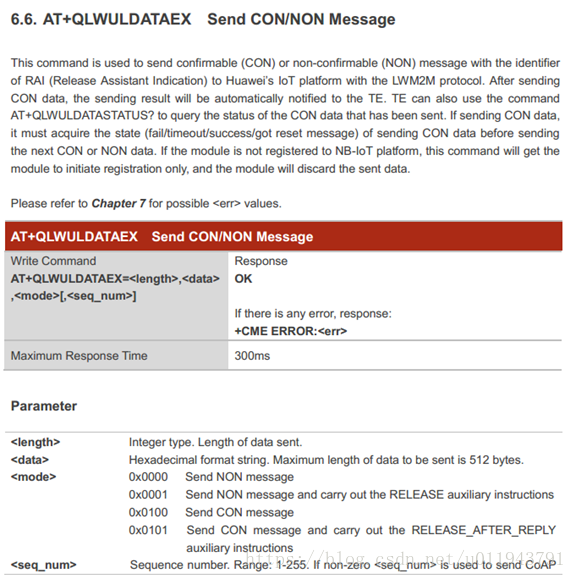

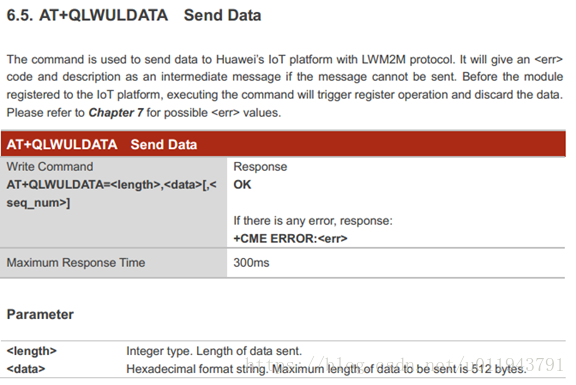

第六步：接入电信的IOT流程（COAP）

最后
