概述

文章目录

- - 序言
  - 实现的功能
  - 实物图
  - 原理图
  - 部分源码

序言

不知不觉，今年我都18岁了，工作也快四年了，呸呸呸，不要脸，保持年轻，不断追求，朝着我们的目标努力，我们的心态永远是18岁。

最近在电脑里翻阅资料，看到打包好的大学毕业设计资料，打开一看，还是历历在目的，真的怀念当初上大学的日子，当时做的毕设比较简单，基于51单片机做的语音播报环境测试仪，从这名字也知道是什么了，可以测试环境数据，然后进行语音播报，就是这么简单，功能不算复杂。

实现的功能

包括环境数据采集（温度、湿度、光照强度、烟雾浓度）、LCD显示环境数据、语音播报环境数据、蓝牙控制语音播报、按键控制语音播放、环境数据一键发送至手机、手机端主动获取环境数据。

实物图

大四的时候，太穷了（大三搞飞思卡尔留下的后遗症），毕设所需要的元器件都是在老师的实验室东拼西凑搜集的，PCB也没做了，因为当时做PCB也是一笔不小的费用，也省时间，不用画PCB，所以就有了如下手撕面包板的杰作了，哈哈哈！！

记得当时毕设答辩，老师问为什么在你的PPT里面加入背面照片，我说想展示一下自己的焊工，其实背面也有亮点，加了一个贴片LED，上电闪闪发光，我当时为什么这么花里胡哨呢？

在这里插入图片描述

实物图

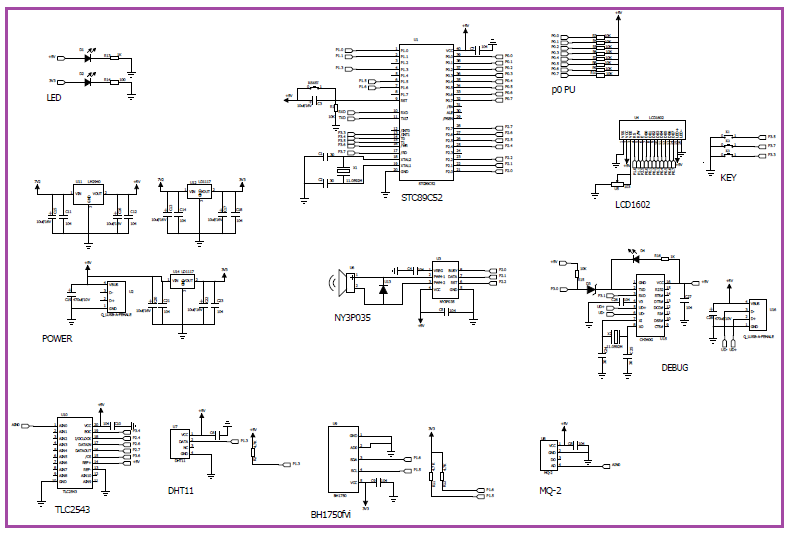

原理图

在这里插入图片描述

原理图

部分源码

void main()
{
	delay_nms(100);	       //延时100ms
	BUSY=0;		           //语音芯片
	DATA=0;		           //语音芯片
	RST=0;
	LCDinit();			   //液晶初始化
	Init_BH1750();         //初始化BH1750
	Timer_init();
	init();			       //串口初始化

	while(1)
	{

			if(Count>=10)		//每0.5秒采一次温湿度，避免显示错乱，10*50ms=0.5s
		{
				RH();		    //读取温湿度
				uart_wendu_shi=T_data_H/10;
	            uart_wendu_ge=T_data_H%10;
				uart_shidu_shi=RH_data_H/10;
				uart_shidu_ge=RH_data_H%10;

				SetTime_dispaly(0x80+2,T_data_H);		     //显示温度
				SetTime_dispaly(0x80+0x40+2,RH_data_H);   	 //显示湿度

				write_com(0x80);
				write_date(0x54);			   //写 T		 温度
				write_com(0x80+0x40);
				write_date(0x52);			   //写 R		 湿度
				write_com(0x80+6);
				write_date(0x53);			   //写 S		 光照强度
				write_com(0x80+0x40+6);
				write_date(0x57);			   //写 W		 气体烟雾


				write_com(0x80+4);
				write_date(0x43);			   //写 C
				write_com(0x80+0x40+4);
				write_date(0x25);			   //写 %
				write_com(0x80+13);
				write_date(0x4C);			   //写 L
				write_com(0x80+14);
				write_date(0x78);			   //写 x
				write_com(0x80+0x40+12);
				write_date(0x25);			   //写 %

				Count=0;					   //清零


				Single_Write_BH1750(0x01);         // power on
                Single_Write_BH1750(0x10);         // H- resolution mode
       	        delay_nms(180);                    //延时180ms
    	        Multiple_Read_BH1750();            //连续读出数据，存储在BUF中
      	        dis_data=BUF[0];
	   	        dis_data=(dis_data<<8)+BUF[1];     //合成光照强度数据
		        tempp=(float)dis_data/1.2;

			    SetBH1750_dispaly(0x80+8,tempp);
				uart_sun_shi=tempp/10;		       //串口
				uart_sun_ge=tempp%10;

				 if(K2==0)
		{
			delay_nms(20);
			if(!K2)
			{
				while(!K2);
				send(uart_wendu_shi,uart_wendu_ge,uart_shidu_shi,uart_shidu_ge,uart_sun_shi,uart_sun_ge);
			}
		}
				ADC_read();
				volt=volt*5000/4095;
				ADC_dispaly(0x80+0x40+8,volt);
	    y=SBUF;
		SetFlag=1;
	   	switch(y)
		{
			case 0x01 :KEY1=0;break;
		}

		Voice();

		}
	}
}

博主的能力有限，大家别嫌弃，毕业设计的相关资料，有需要的小伙伴，可以发邮件给我，一般晚上有时间会回复邮件，免费分享给大家，写这篇博客的目的是什么呢？当然是帮助即将毕业的大四小伙伴了，加上今年疫情，相信很多同学还在家，没办法手撕面包板，码代码了，手动焊接器件，自己调试代码，功能实现之后，成就感还是满满的。又有人说了，你别扯了，你就是单纯的想水一篇博客而已！
