概述

施密特触发器主要是防止在输出电压的边缘产生信号不稳定的情况。

施密特触发器有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阈值电压。
在这里插入图片描述

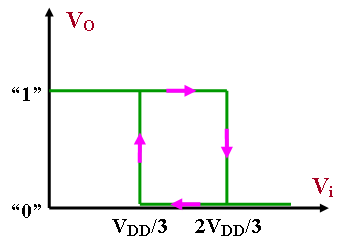

这个触发器因为输出电压和输入电压的关系是一个长方形的回线形，所以被称为施密特触发器。从曲线看到，当输入 Vi =0 时输出 VO =1 。当输入电压从 0 上升时，要升到＞ 2VDD / 3 以后， VO 才翻转成 0 。而当输入电压从最高值下降时，要降到 < VDD /3 以后， VO 才翻转成 1 。所以输出电压和输入电压之间是一个回线形曲线。由于它的输入有两个不同的阈值电压，所以这种电路被用作电子开关，各种控制电路，波形变换和整形的用途。
