前言

软件：Quartus Prime Standard 18.0
仿真软件：modelsim 10.5
代码编写软件：VSCode
波形绘制工具：Visio 2013
硬件：小脚丫 Altera MAX10

期望效果：
我们希望通过一个按键对输入LED的信号进行选择，在当我们摁下key3时，即当key3为低信号时，LED选择Key2为LED的信号，反之则取key1的信号进行参考。

一、多路选择器

多路选择器是数据选择器的别称，在多路数据传输中，能够根据需要将其中任一路选择出来的电路，叫做数据选择器，也称多路选择器或多路开关。是一种简单的组合逻辑电路。

组合逻辑：

组合逻辑实际是VerilogHDL设计中的一个重要组成部分。从电路本质上讲，组合逻辑电路的特点是输出信号只是当前时刻输入信号的函数，与其他时刻的输入状态无关，无存储电路，也没有反馈电路。

二、绘制模块框图及波形图

在工程开始时，新建一个项目文件，里面新建四个文件夹，分别为：
prj(工程文件)、rtl(.v文件)、sim(仿真测试文件)、doc(波形绘制文件)

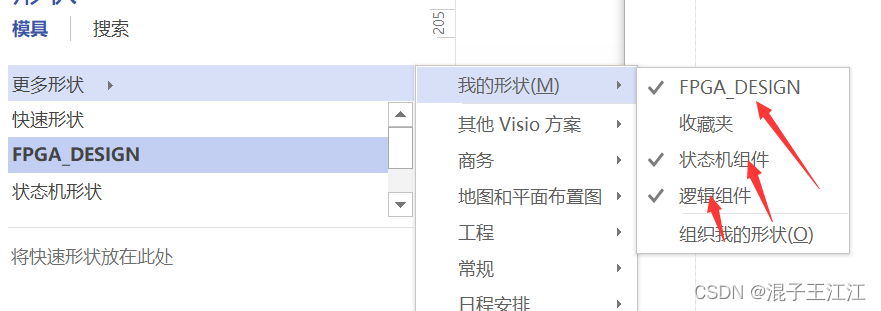

添加形状

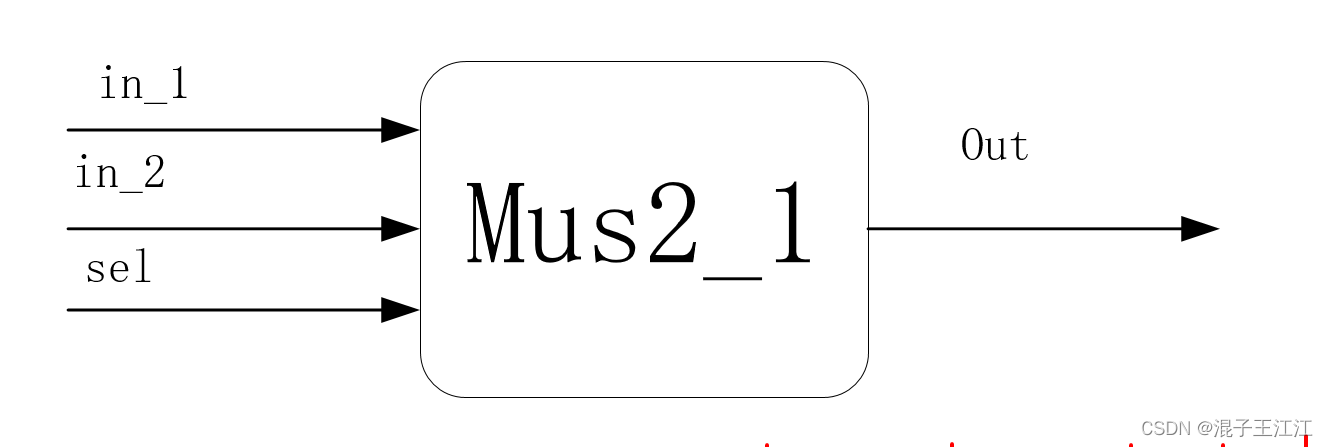

模块框图
波形图

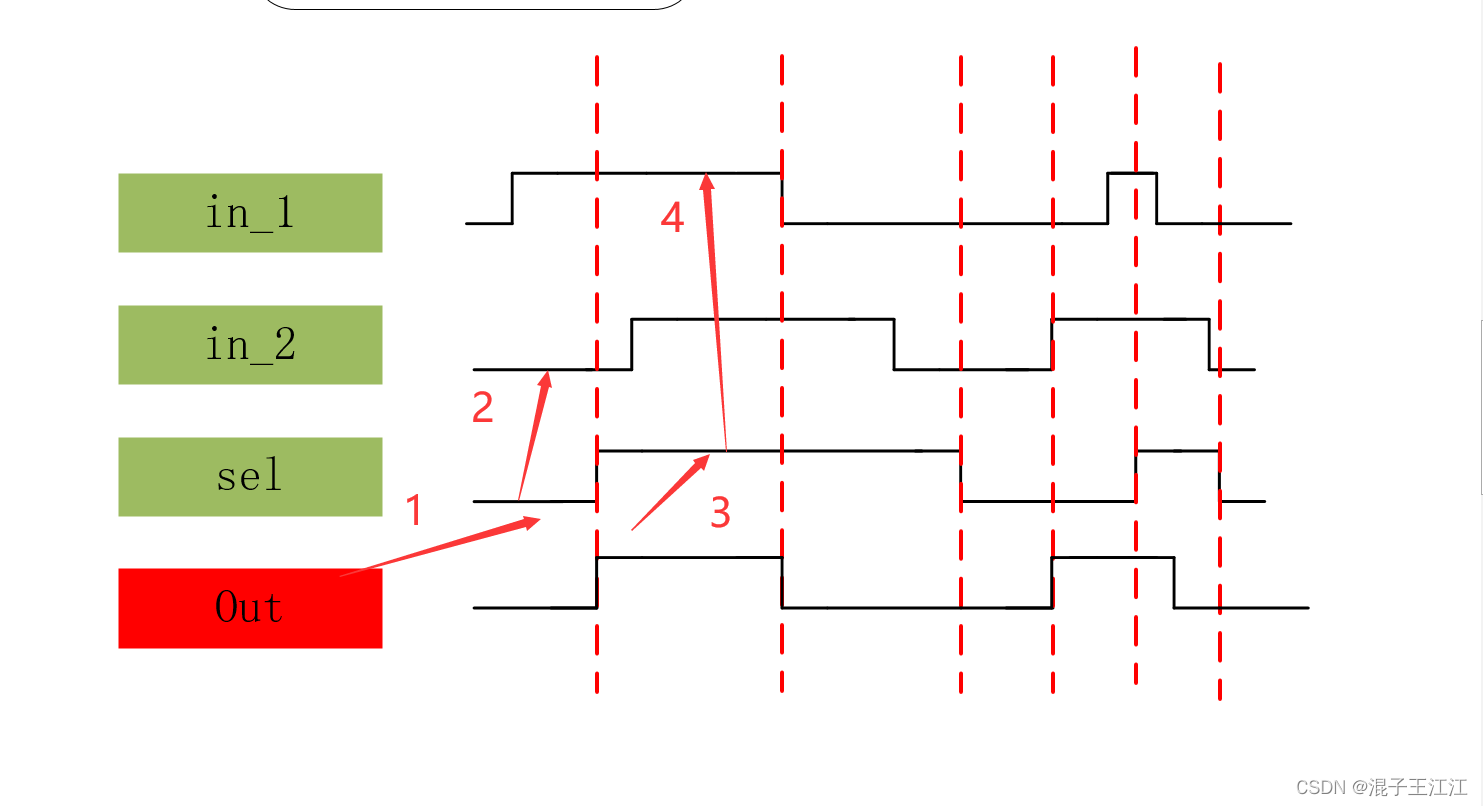

在sel为0时，Out输出信号是in_2波形、反之为in_1波形。

在这里插入图片描述

三、Verilog HDL代码及测试代码

在rtl文件夹里创建一个mus2_1.v的文件,定义的模块名需要与文件名一致。此时双击打开VSCode进行代码编写。

module mus2_1(
    input wire  in_1,
    input wire in_2,
    input wire sel,//选通信号
    output reg out
);
always @(*)//组合逻辑进行阻塞赋值
    if(sel == 1'b1)
    out=in_1;
    else
    out =in_2;

endmodule

在sim文件夹里新建测试文件tb_mus2_1.v

`timescale 1ns/1ns //时间尺度
module tb_mus2_1();
reg in_1;
reg in_2;
reg sel;
wire out;
initial begin //初始化变量，上电后只执行一次
    in_1<=1'b0;
    in_2<=1'b0;
    sel <=1'b0;
end
//设置随机波形图
always #10 in_1<={$random}%2;
always #10 in_2<={$random}%2;
always #10 sel<={$random}%2;


mus2_1   mus2_1_inst  ( //实例化模块
     .in_1(in_1),
     .in_2(in_2),
     .sel(sel),//选通信号
     .out(out)
);
endmodule

四、创建工程

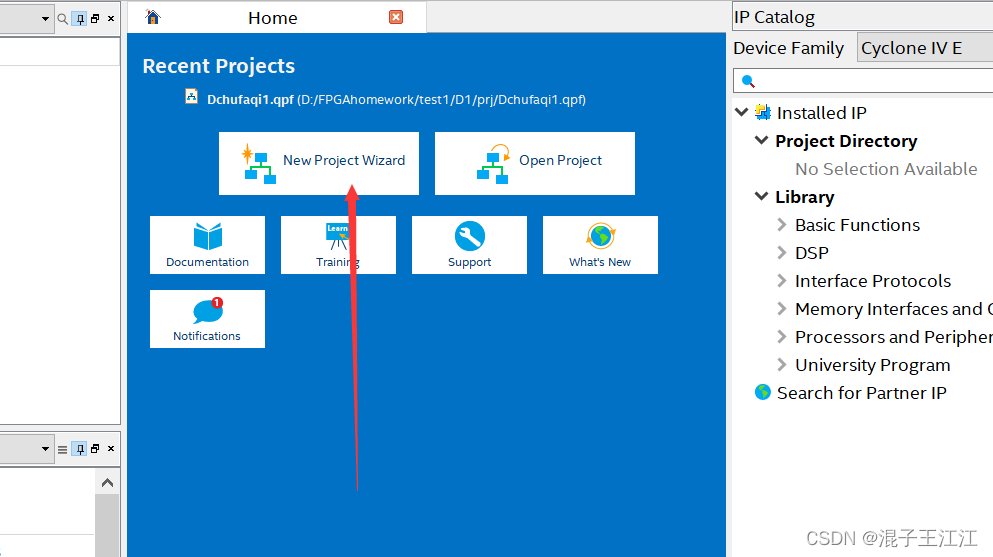

打开quartus,new一个工程

在这里插入图片描述

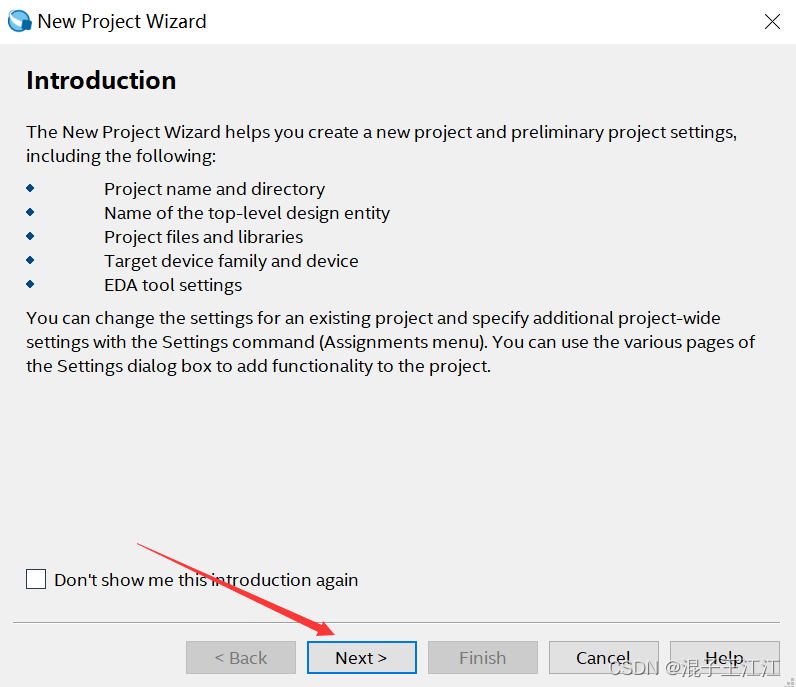

点击next

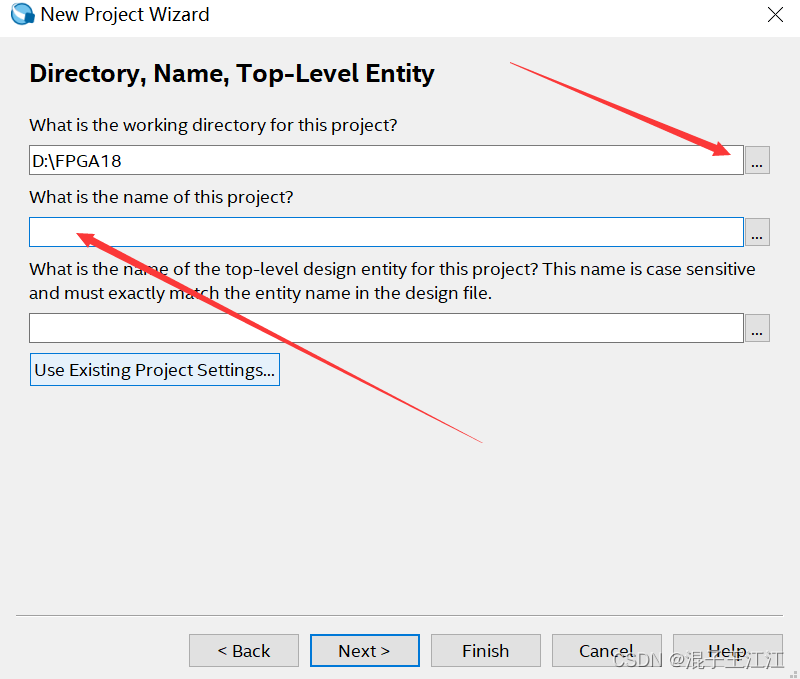

选择工程路径，选择到前面我们创建的prj文件夹下。填写工程名，这里尽量选择与我们的.v文件一致的名字—mus2_1。

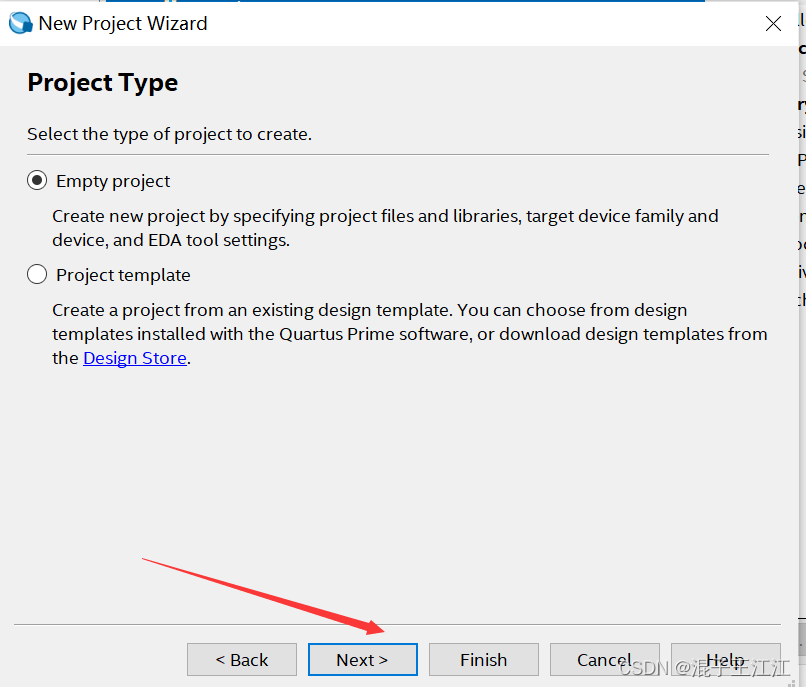

这里我们不选择模板，直接next。
文件我们后面再添加，先next。

在这里插入图片描述

对板子进行选型，这里我使用的是Altera max10,如果你用的是别的板子需要到英特尔的官网下载对应quartus版本的器件库，即使同样是max 10,如果quartus的版本不一样，器件库也不一样。需要注意。

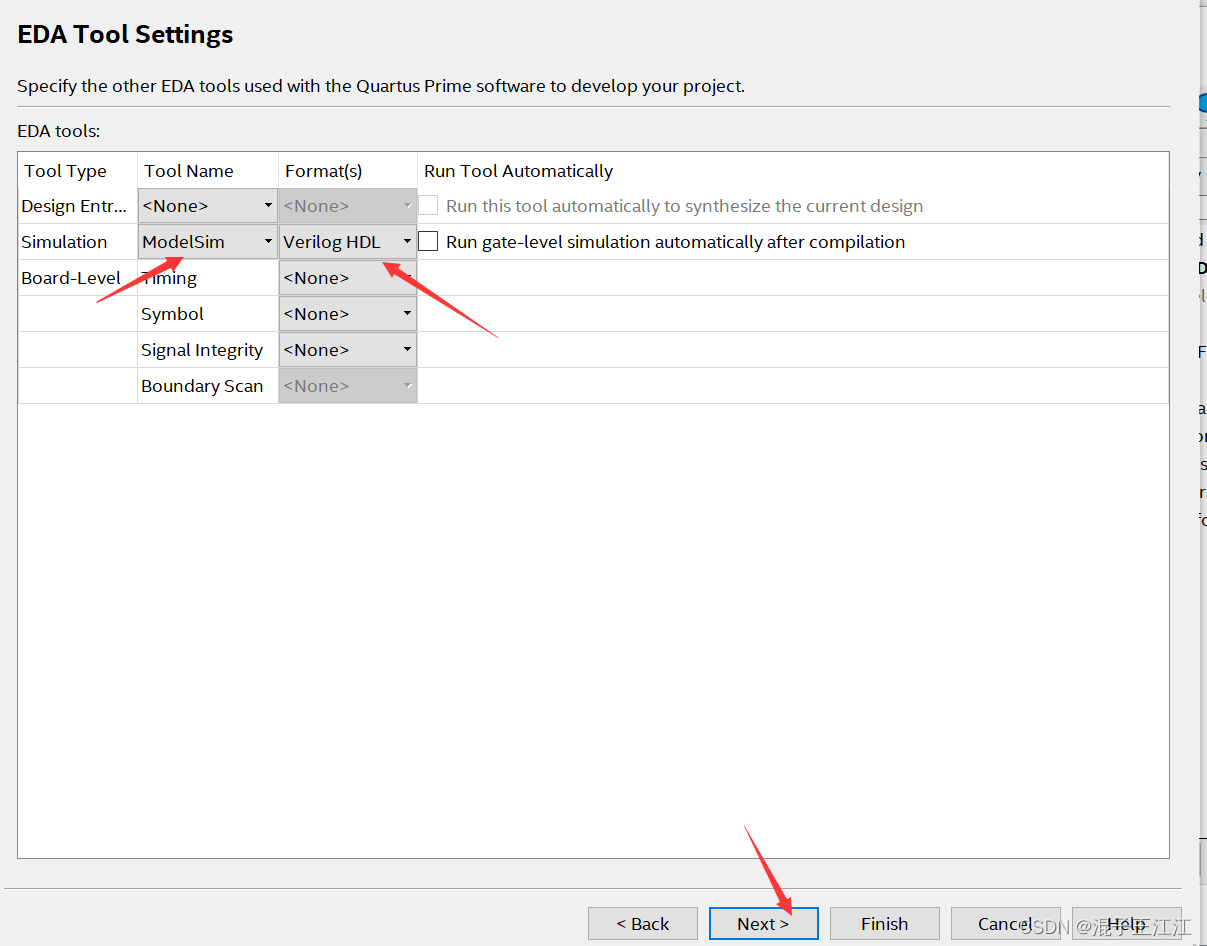

选择仿真软件及语言

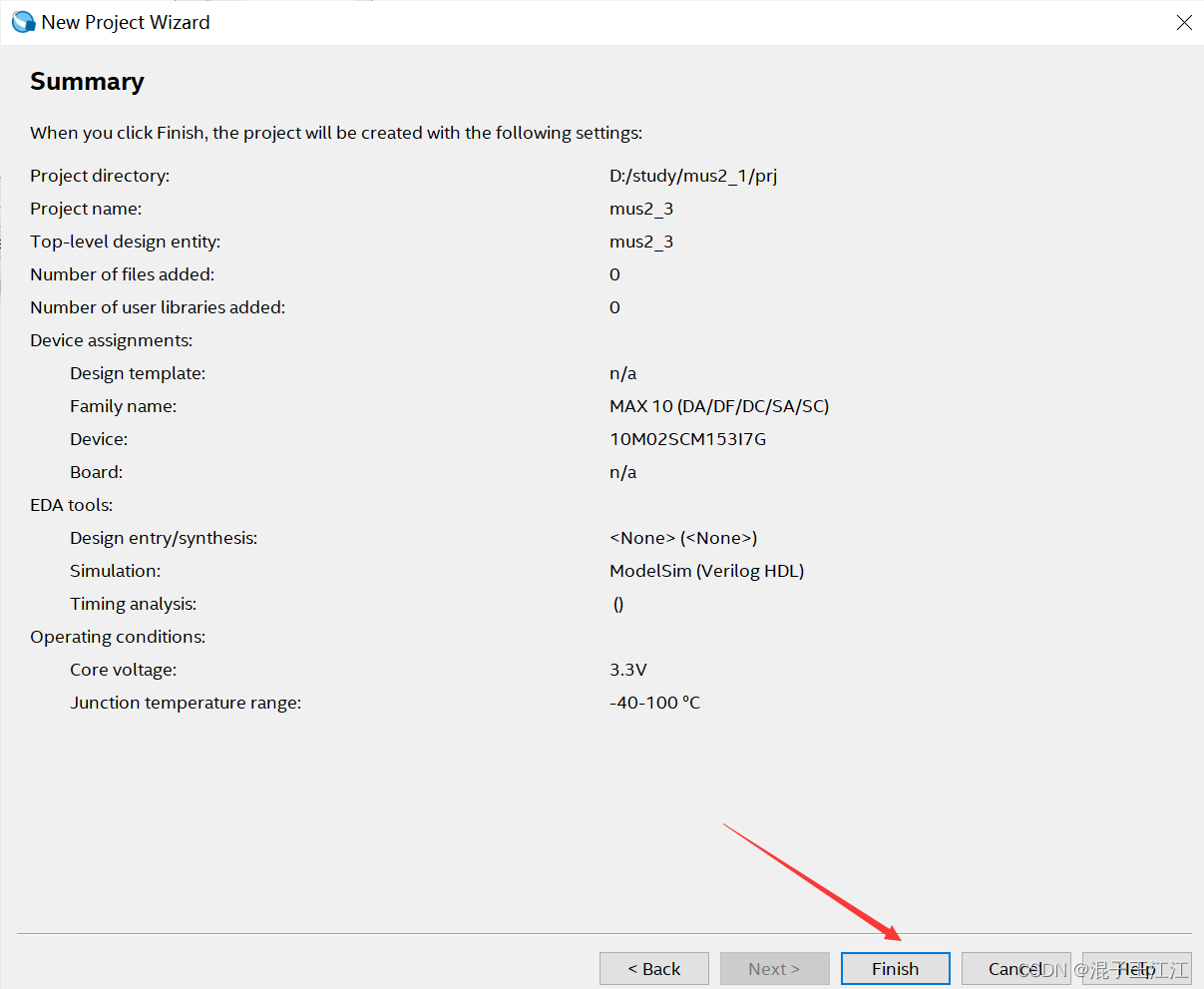

检查配置是否正确，然后点击finish完成工程创建。

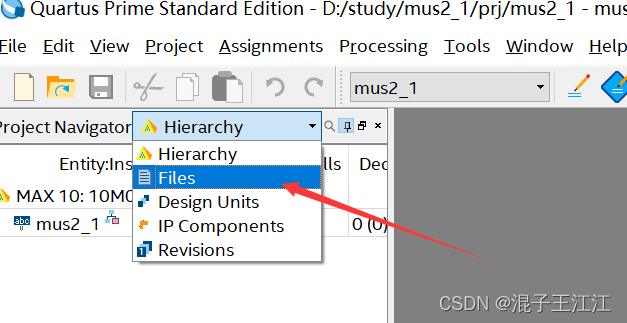

添加源文件和测试文件

在这里插入图片描述

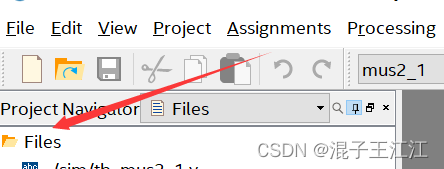

双击

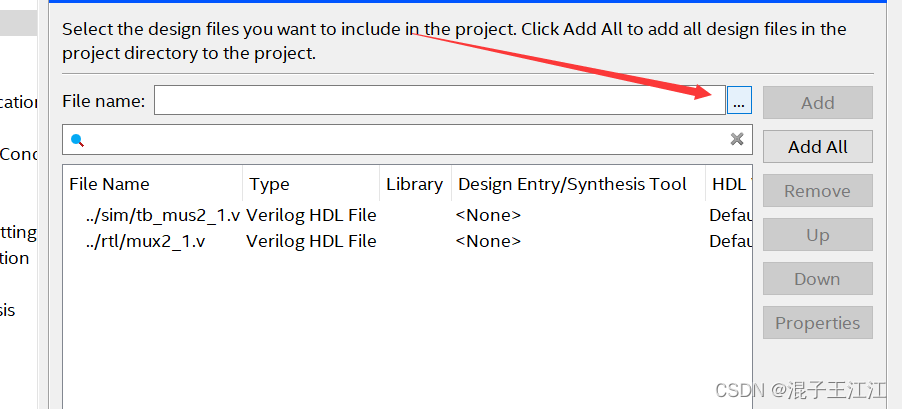

选择文件进行添加

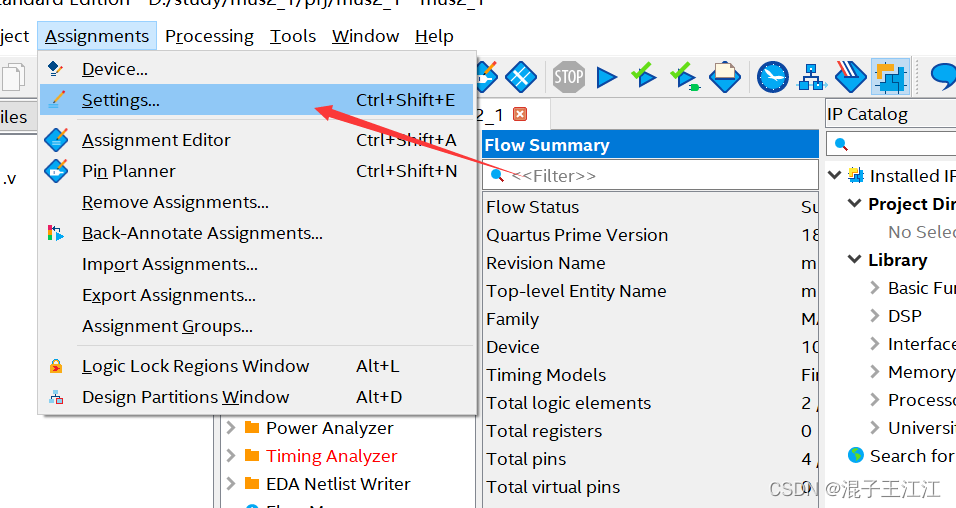

将测试文件添加到仿真中

在这里插入图片描述

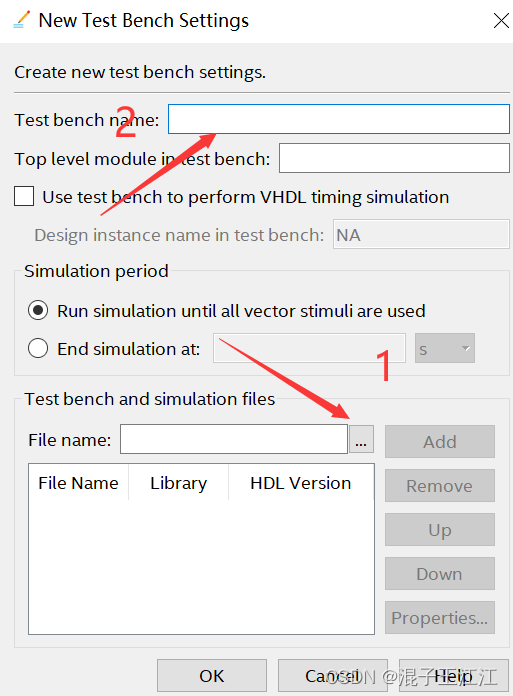

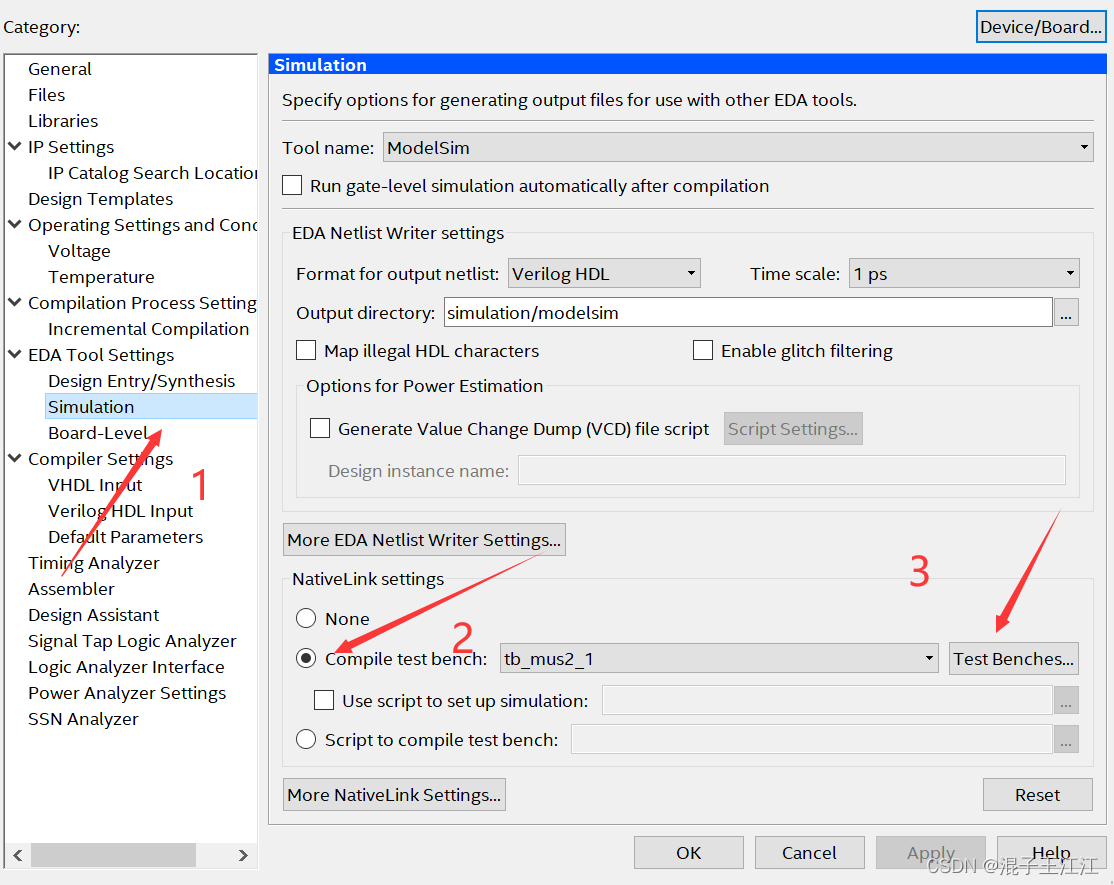

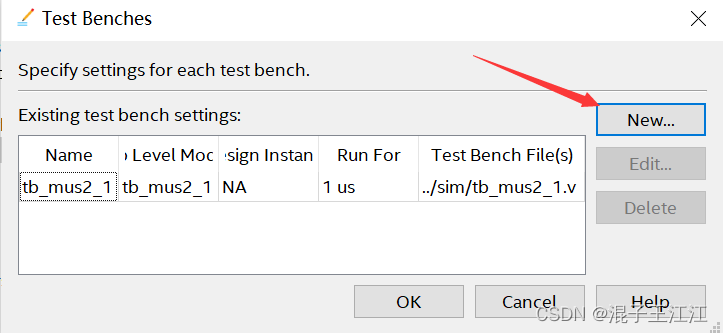

在上图的1下，选择测试文件，在2处填写测试文件名。

五、仿真

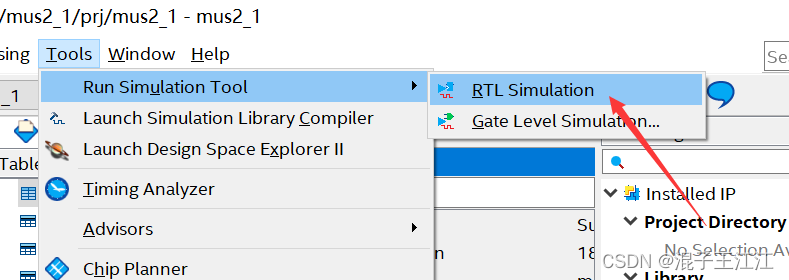

点击下方自动打开仿真软件

在这里插入图片描述

仿真波形图

在这里插入图片描述

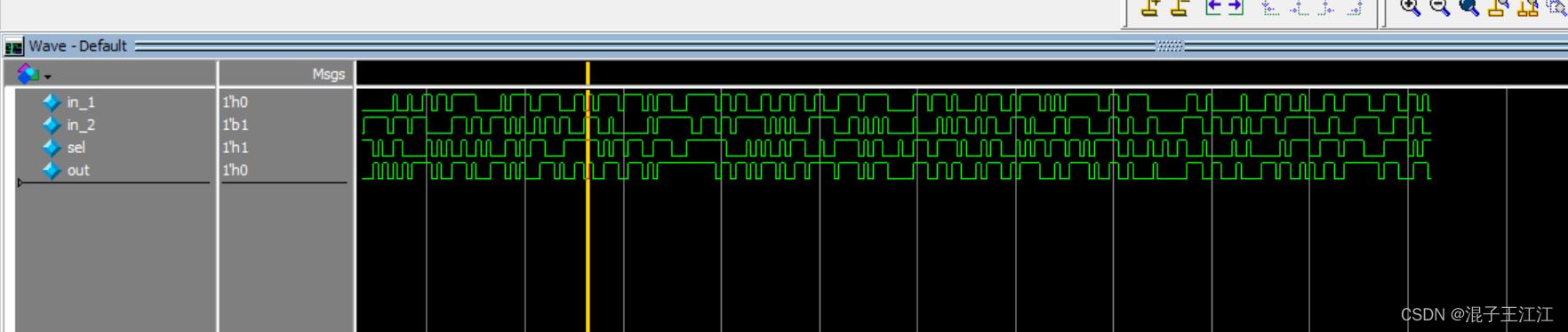

解释：在标线所处位置sel为1时，输出电平应为in_1的信号为0，此时out也为0。仿真成功！如何进行仿真的具体步骤这里不进行介绍。

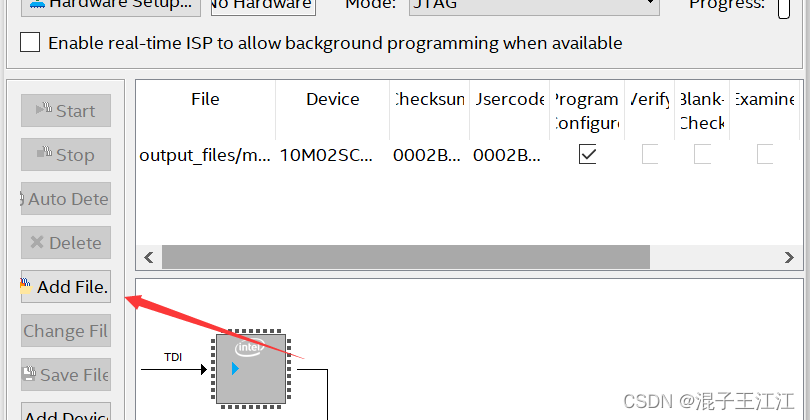

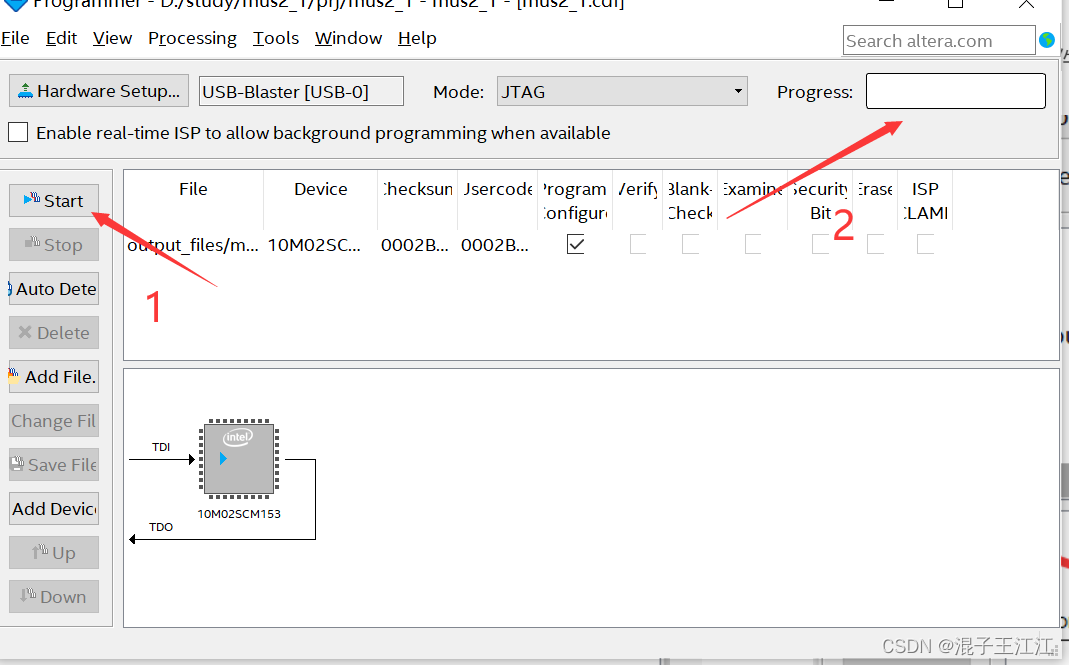

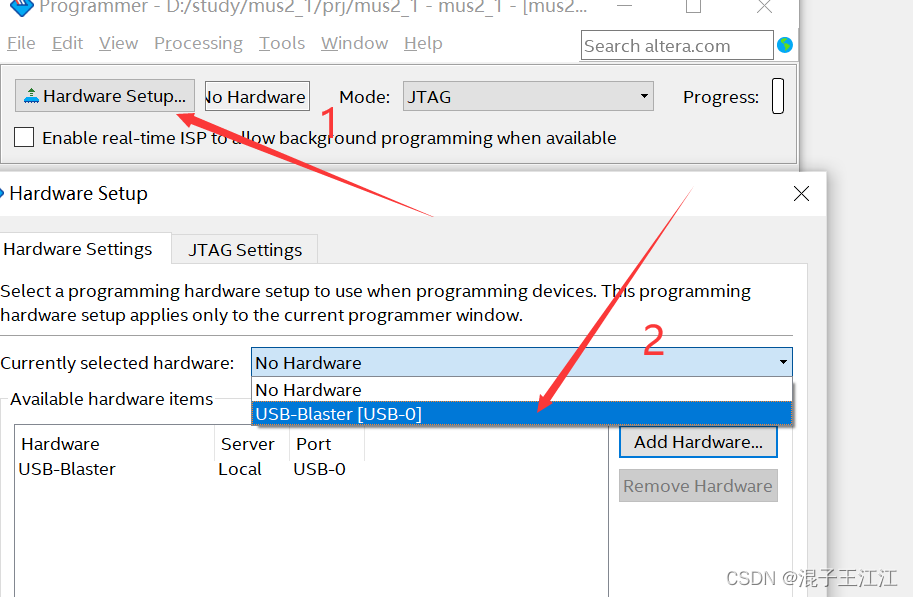

六、上板验证

1、分配引脚

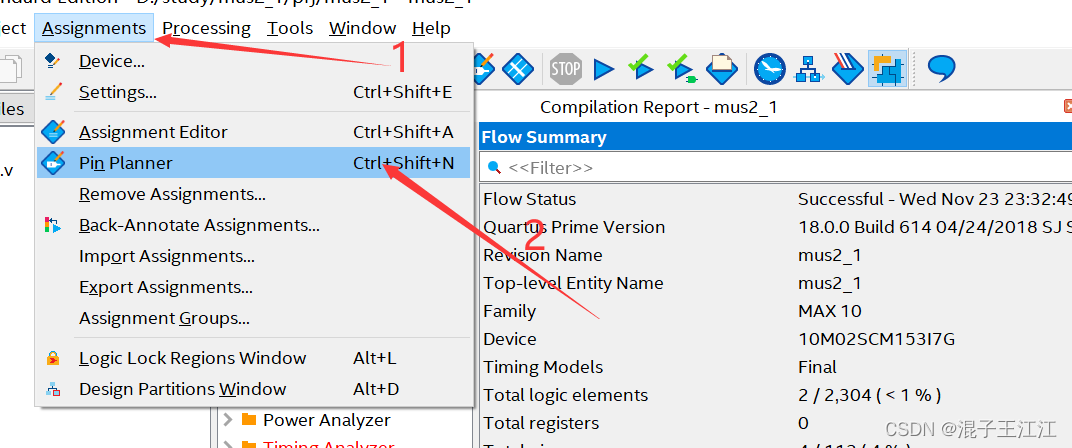

根据厂商提供的引脚分配图进行分配

在这里插入图片描述

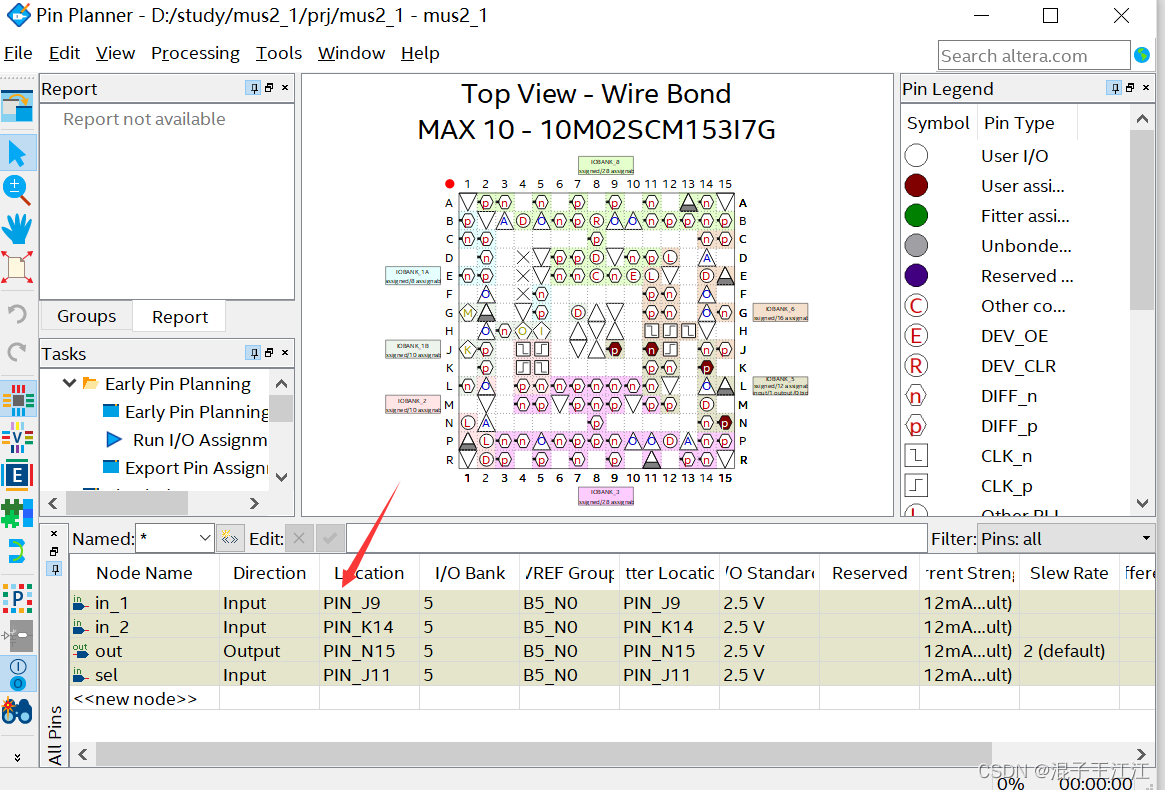

设置引脚
依次填写对应的引脚

这里key1控制in_1信号，key2控制in_2信号，key3作为选通信号。初始时，三个按键均未摁下，key3为高电平，输出信号为key1,此时摁下key1时，key1处低电平灯亮。反之，摁下key3,选通信号选择的是key2信号，此时摁下key2,灯亮。总结，就是摁下key1灯亮，或者摁下key2+key3灯亮。
