概述

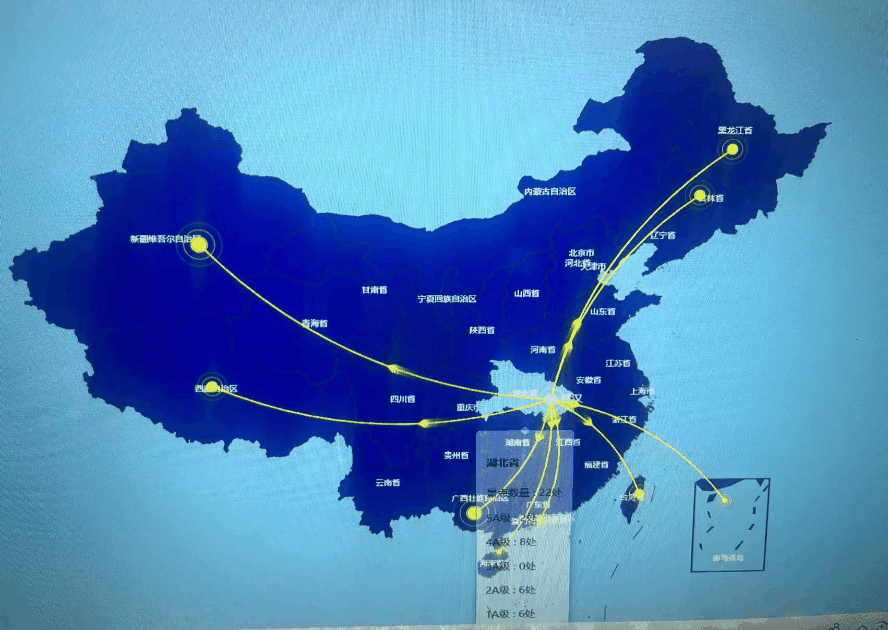

1.效果图如下

2.代码如下(如果你懂Ts可直接用)

<template>
<div
ref="main"
id="main"
style="height: 100%; width: 100%; background: skyblue"
></div>
</template>
<script setup lang="ts">
// 引入hook
import { ref, reactive, onMounted } from 'vue'
// 引入 echarts
import * as echarts from 'echarts'
import type { utilsParams, funcFace1 } from '@/utils/interface'
import china from '../map/china.json'
console.log(china.features[china.features.length - 1])
// 注册china map
echarts.registerMap('china', require('../map/china.json') || china)
// 定义一个ref
const main = ref<any>(null)
//
tooltip random函数体
const
randomfunc=():number=> Math.random() * 10 | 0
// 定义发射点数据和到达点的经纬度信息
const chinaGeoCoordMap: utilsParams = {
武汉: [114.298572, 30.584355],
新疆: [87.617733, 40.792818],
西藏: [88.132212, 31.660361],
广西: [108.320004, 22.82402],
台湾: [121.509062, 24.044332],
黑龙江: [127.642464, 46.756967],
吉林: [125.3245, 43.886841],
澳门: [113.54909, 22.198951],
海南: [110.33119, 20.031971],
南海: [128.51865306, 23.46078502]
}
const chinaDatas: any = [
// {
//
name: '北京',
//
value: 0
// },
{
name: '新疆',
value: 2
},
{
name: '西藏',
value: 1
},
{
name: '台湾',
value: 1
},
{
name: '广西',
value: 2
},
{
name: '黑龙江',
value: 1
},
{
name: '吉林',
value: 1
},
{
name: '澳门',
value: 0
},
{
name: '海南',
value: 0
},
{
name: '南海',
value: 0
}
]
// 轮播utils 数组
const dataList: utilsParams[] = reactive([
{
name: '南海诸岛',
value: 25
},
{
name: '北京',
value: 71
},
{
name: '天津',
value: 52
},
{
name: '上海',
value: 14
},
{
name: '重庆',
value: 50
},
{
name: '河北',
value: 20
},
{
name: '河南',
value: 30
},
{
name: '云南',
value: 55
},
{
name: '辽宁',
value: 50
},
{
name: '黑龙江',
value: 40
},
{
name: '湖南',
value: 6
},
{
name: '安徽',
value: 96
},
{
name: '山东',
value: 75
},
{
name: '新疆',
value: 45
},
{
name: '江苏',
value: 15
},
{
name: '浙江',
value: 8
},
{
name: '江西',
value: 78
},
{
name: '湖北',
value: 78
},
{
name: '广西',
value: 36
},
{
name: '甘肃',
value: 25
},
{
name: '山西',
value: 140
},
{
name: '内蒙古',
value: 85
},
{
name: '陕西',
value: 85
},
{
name: '吉林',
value: 74
},
{
name: '福建',
value: 20
},
{
name: '贵州',
value: 74
},
{
name: '广东',
value: 47
},
{
name: '青海',
value: 45
},
{
name: '西藏',
value: 41
},
{
name: '四川',
value: 3
},
{
name: '宁夏',
value: 7
},
{
name: '海南',
value: 7
},
{
name: '台湾',
value: 200
},
{
name: '香港',
value: 2
},
{
name: '澳门',
value: 5
}
])
// 定义初始化echarts函数
const initView = (): void => {
const china = echarts.init(main.value)
china.clear()
// 自定义toCoord(line 的经纬度)
let hourIndex = 0
// ts 类型推断为undefined console.log(typeof carouselTime, 226)
/*
// 轮播区域开始 */
let carouselTime = setInterval((): void => {
// dispatchAction echarts的API：触发图表行为
china.dispatchAction({
type: 'downplay', // downplay 取消高亮指定的数据图形
seriesIndex: 0
})
china.dispatchAction({
type: 'highlight', // highLight 高亮指定的数据图形
seriesIndex: 0, // 系列index
dataIndex: hourIndex // 数据index
})
china.dispatchAction({
type: 'showTip', // showTip 显示提示框
seriesIndex: 0,
dataIndex: hourIndex
})
hourIndex++
// 当循环到数组当中的最后一条数据后，重新进行循环
if (hourIndex > dataList.length) {
hourIndex = 0
}
}, 3000)
// 鼠标移入组件时停止轮播
china.on('mousemove', (e) => {
clearInterval(carouselTime) // 清除循环
china.dispatchAction({
type: 'downplay',
seriesIndex: 0
})
china.dispatchAction({
type: 'highlight',
seriesIndex: 0,
dataIndex: e.dataIndex
})
china.dispatchAction({
type: 'showTip',
seriesIndex: 0,
dataIndex: e.dataIndex
})
})
// 鼠标移出组件时恢复轮播
china.on('mouseout', () => {
carouselTime = setInterval(() => {
china.dispatchAction({
type: 'downplay',
seriesIndex: 0
})
china.dispatchAction({
type: 'highlight',
seriesIndex: 0,
dataIndex: hourIndex
})
china.dispatchAction({
type: 'showTip',
seriesIndex: 0,
dataIndex: hourIndex
})
hourIndex++
if (hourIndex > dataList.length) {
hourIndex = 0
}
}, 3000)
})
/* 轮播区域结束 */
/* 地图绘制开始 */
// 设置发射的中心点
const scatterPos: [number, number] = [114.298572, 30.584355]
// 设置数据格式
const convertData = function (data: utilsParams): utilsParams[] {
const res = []
for (let i = 0; i < data.length; i++) {
const dataItem = data[i]
// 添加每一条线的数据
const fromCoord = chinaGeoCoordMap[dataItem.name]
// 攻击点
const toCoord = scatterPos
if (fromCoord && toCoord) {
res.push({
// fromName: toCoord,
toName: '武汉',
coords: [toCoord, fromCoord],
value: 'yinsdemo'
})
}
}
console.log('res', res)
return res
}
const series: utilsParams[] = []
;[['武汉', chinaDatas]].forEach((item, i): void => {
console.log(item)
series.push(
{
// 绘制一个新地图
type: 'map',
map: 'china',
geoIndex: 0,
tooltip: {
trigger: 'item'
},
// center: [105.194115019531, 35.582111640625],
z: 13,
aspectScale: 0.75, //
// 定义动态的数据
data: []
},
// 设置指向线和箭头信息 按照固定的格式加进去
{
type: 'lines',
zlevel: 2,
effect: {
show: true,
period: 5, // 箭头指向速度，值越小速度越快
trailLength: 0.02, // 特效尾迹长度[0,1]值越大，尾迹越长重
symbol: ['arrow'], // 箭头图标
symbolSize: 8, // 图标大小
color: 'yellow'
},
lineStyle: {
normal: {
color: 'yellow',
width: 1.5,
curveness: 0.2
}
},
tooltip: {
trigger: ''
},
// lineStyle: {
//
normal: {
//
color: '#fff',
//
width: 1, //尾迹线条宽度
//
opacity: 1, //尾迹线条透明度
//
curveness: 0.3 //尾迹线条曲直度
//
}
// },
data: convertData(item[1])
},
// 发射点位置涟漪等效果
{
type: 'effectScatter',
coordinateSystem: 'geo',
zlevel: 2,
rippleEffect: {
// 涟漪特效
period: 4, // 动画时间，值越小速度越快
brushType: 'stroke', // 波纹绘制方式 stroke, fill
scale: 4 // 波纹圆环最大限制，值越大波纹越大
},
label: {
normal: {
show: false,
position: 'right', // 显示位置
offset: [5, 0], // 偏移设置
formatter: (params: utilsParams): string => {
// 圆环显示文字
return params.data.name
},
fontSize: 13
},
emphasis: {
show: true
}
},
tooltip: {
trigger: ''
},
symbol: 'circle',
symbolSize: function (val: any[]): number {
return 5 + val[2] * 5 // 圆环大小
},
itemStyle: {
normal: {
show: false,
color: 'yellow'
}
},
// 点击涟漪时的数据
data: item[1].map(function (dataItem: any) {
return {
name: dataItem.name,
str: 'demo',
value: chinaGeoCoordMap[dataItem.name].concat([dataItem.value])
}
})
},
// 被攻击点
{
type: 'effectScatter',
coordinateSystem: 'geo',
zlevel: 2,
rippleEffect: {
// 涟漪相关
period: 2,
brushType: 'stroke',
scale: 5
},
tooltip: {
trigger: ''
},
label: {
normal: {
show: true,
position: 'right',
// offset:[5, 0],
color: '#fff',
formatter: '{b}',
textStyle: {
color: '#fff',
fontSize: 12
}
},
emphasis: {
show: true,
color: '#f60'
}
},
itemStyle: {
normal: {
color: 'white'
}
},
symbol: 'circle',
symbolSize: 10, // 圆圈大小
data: [
{
name: item[0],
value: chinaGeoCoordMap[item[0]]
}
]
}
)
console.log(series, 220)
})
const option: utilsParams = {
tooltip: {
show: true,
trigger: 'item',
padding: 10,
borderWidth: 1,
borderColor: '#409eff',
backgroundColor: 'rgba(255,255,255,0.4)',
textStyle: {
color: '#000000',
fontSize: 12
},
// 提示框内容格式器
formatter: (e: utilsParams): string => {
console.log(e, 263)
const data: utilsParams = {}
// 此处将各等级景点数量表示为0-10内的随机整数
data.five = randomfunc()
data.four = randomfunc()
data.three = randomfunc()
data.two = randomfunc()
data.one = randomfunc()
// 景点数量 - 五个等级之和
data.number = data.five + data.four + data.three + data.two + data.one
// 字符串模板
const context = `
<div>
<p style="line-height: 30px; font-weight: 600">${e.name}</p>
<p><span>景点数量 : </span><span>${data.number}处</span></p>
<p><span>5A级 : </span><span>${data.five}处</span></p>
<p><span>4A级 : </span><span>${data.four}处</span></p>
<p><span>3A级 : </span><span>${data.three}处</span></p>
<p><span>2A级 : </span><span>${data.two}处</span></p>
<p><span>1A级 : </span><span>${data.one}处</span></p>
</div>
`
return context
}
},
geo: [
{
// 地理坐标系组件
map: 'china',
type: 'map',
show: true,
//
map: 'HK',
roam: true, // 可以缩放和平移
aspectScale: 0.8, // 比例
zoom: 1.5,
center: [105.194115019531, 35.582111640625],
// center: [116.405285, 39.904989],
tooltip: {
trigger: (params: utilsParams): string => {
return params.name as string
}
},
layoutCenter: ['50%', '50%'], // position位置
// 地图大小，保证了不超过 370x370 的区域
label: {
// 图形上的文本标签
normal: {
show: true,
rotate: 360,
// position: 'outside',
// verticalAlign: 'bottom',
// position: '',
// offset: ['500px', '50px'],
// lineHeight: 'bottom',
// align: 'center',
// lineHeight: 26,
backgroundColor: '',
textStyle: {
color: '#fff',
fontSize: '9'
}
},
emphasis: {
// 高亮时样式
color: '#fff'
}
},
// 这里是重点！！！
// regions: [
//
{
//
name: '南海诸岛',
//
itemStyle: {
//
// 隐藏地图
//
normal: {
//
opacity: 0 // 为 0 时不绘制该图形
//
}
//
},
//
label: {
//
show: false // 隐藏文字
//
}
//
}
// ],
itemStyle: {
// 图形上的地图区域
normal: {
areaColor: '#00398e'
},
emphasis: {
// 高亮时
areaColor: 'skyblue',
shadowOffsetX: 0,
shadowOffsetY: 0,
shadowBlur: 10,
borderWidth: 0,
shadowColor: 'rgba(0, 93, 255, 0.2)'
}
},
z: 11
}
],
series: series
}
option && china.setOption(option)
china.on('click', (params) => {
console.log(params)
})
window.addEventListener('resize', function () {
china.resize()
})
}
// 挂载dom
onMounted(() => {
initView()
})
</script>
<style scoped lang="scss">
#main {
overflow: hidden;
}
</style>
