4G LTE

一、LTE技术知识

2.2 MIMO

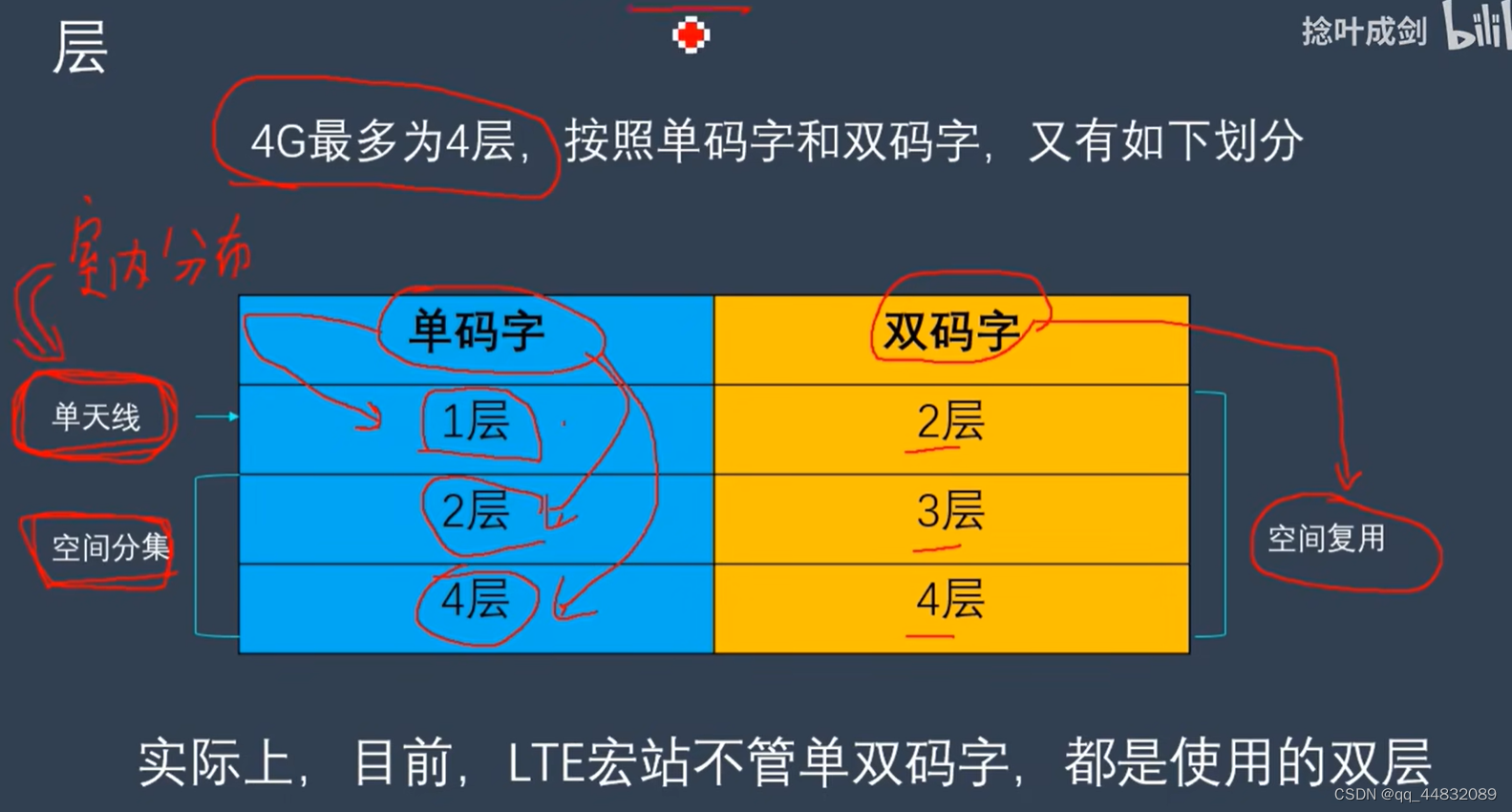

（6）层

 （7）天线端口

        相当于  逻辑信道，不是实际上的端口。

 （8）预编码

        层 到 天线端口 的映射

（9）传输分集

        Alamouti编码

（10）天线切换分集

        当 发射端 存在多根传输天线时，从 时间 和频率 上 ，按照一定的顺序依次选择其中一根进行传输的技术。

        （10.1）时间切换传输分集：在不同时间，进行天线的切换。TSTD

·       （10.2）频率——————：在不同频率，———————。FSTD

（11）天线切换分集与SFBC结合

（12）空间复用传输

        支持多码字（MCW）的空间复用传输

        复用层映射：

                LTE支持最大层数：4，最大码字数：2

        开（闭)环空间复用

2.3 ICIC技术

（1）概述：小区间干扰协调技术

        目的：解决  LTE  因同频组网  而带来的   小区间  的干扰

                   提高 小区边缘  的频率复用因子，改善小区边缘  的  性能

        主要思路：小区内部中心区域  的  复用因子为1，小区边缘复用因子为3

        提升覆盖 ，但带来 容量的损失

（2）干扰协调方法有：

        硬频率复用机制

        部分——————

        软——————

（3）分类：

        静态ICIC，动态——，自适应——

2.4 SON技术

（1）简介：由下一代移动网运营商 发起的要求LTE实现的功能。

        因早期通信系统  在Q&M 兼容性和经济性  比较差，而提出新要求：

        自规划、自配置、自优化、自维护

2.5 载波聚合

（1）将多个连续或离散的载波聚合在一起，形成一个更宽频谱。

（2）类型：

        同一频带内，邻接的载波分量

        ——————，非——————

        不同频带内的载波分量

（3）5个场景

（4）设计原理

（5）协议架构

（6）基本概念：

        PCell：主小区

        SCell：辅小区

        CC：参与载波聚合的不同小区所对应的载波

        PCC：主载波                SCC：辅载波

2.6 协同多点传输（CoMP）

（1）概念：通过相邻基站间移动用户信道信息的交互，相邻基站对被干扰的用户采取一定的干扰避免策略 或 多个基站对移动用户进行联合传输，从而提高边缘用户的吞吐量和高数据传输率覆盖面积——减小边缘用户的干扰，提高小区吞吐量。

（2）场景：同构网站内CoMP、同构网站间CoMP、异构网宏微组网

（3）CoMP集合

（4）基本分类：下行CoMP、上行——、站内——、站间——

二、LTE网络无线技术

1、LTE网络概述

（1）技术特征

2、LTE网络物理信道及帧结构

（1）物理层

        支持的信道带宽：1.4MHz、3.0、5、10、15、20

        LTE系统上下行的信道带宽可以不同：

                上行主要通过  主广播（MIB）进行广播

                下行————系统信息（SIB）————

 （2）物理资源概念

        子帧、无线帧、OFDM符号、天线端口（CRS（天线端口0-3）、MBSFN（天线端口4）、DRS（天线端口5））、基本时间单位、时隙-slot

        （2.1）资源单位（RE）：对于每一个天线端口，一个OFDM 或者 SC-FDMA符号上的一个子载波 对应的一个单元叫做资源单元。

        （2.2）资源块（RB）：一个时隙中，频域上连续的宽度为180kHz的物理资源称为一个资源块。

        （2.3）资源单元组：控制区域中RE集合，用于映射下行控制信道。

                        每个REG中包含4个数据RE

        （2.4）控制信道单元（CCE）

                36RE，9REG组成

（3）帧结构

        FDD帧结构：一个长度为10ms的无线帧，由10个长度为1ms的子帧构成。

                        每个子帧由两个长度为0.5ms的时隙构成。

（4）下行物理信道

                ————的一般处理流程：

        加扰——调制——层映射——预编码——RE映射——OFDM信号产生

3、LTE信令流程

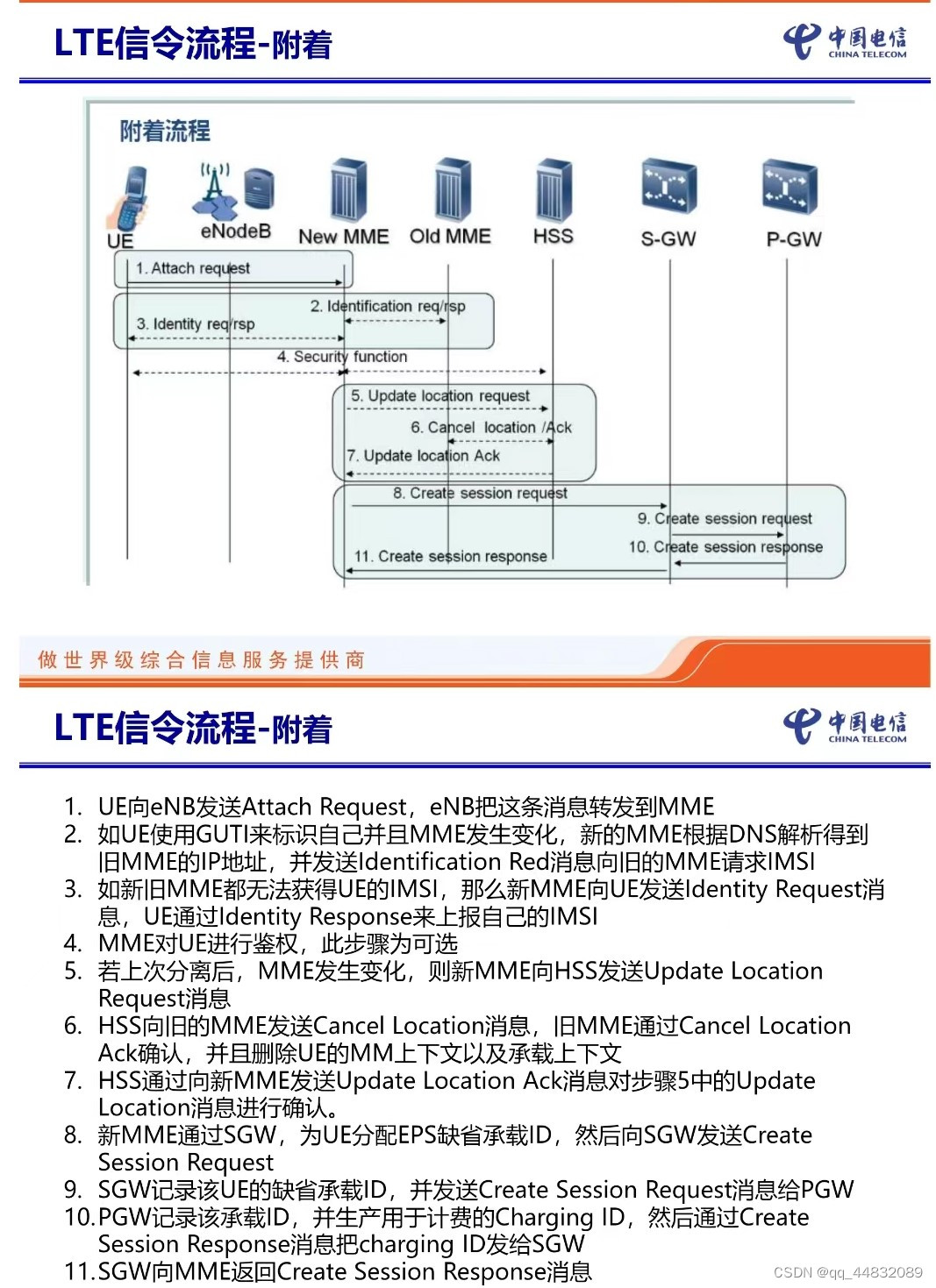

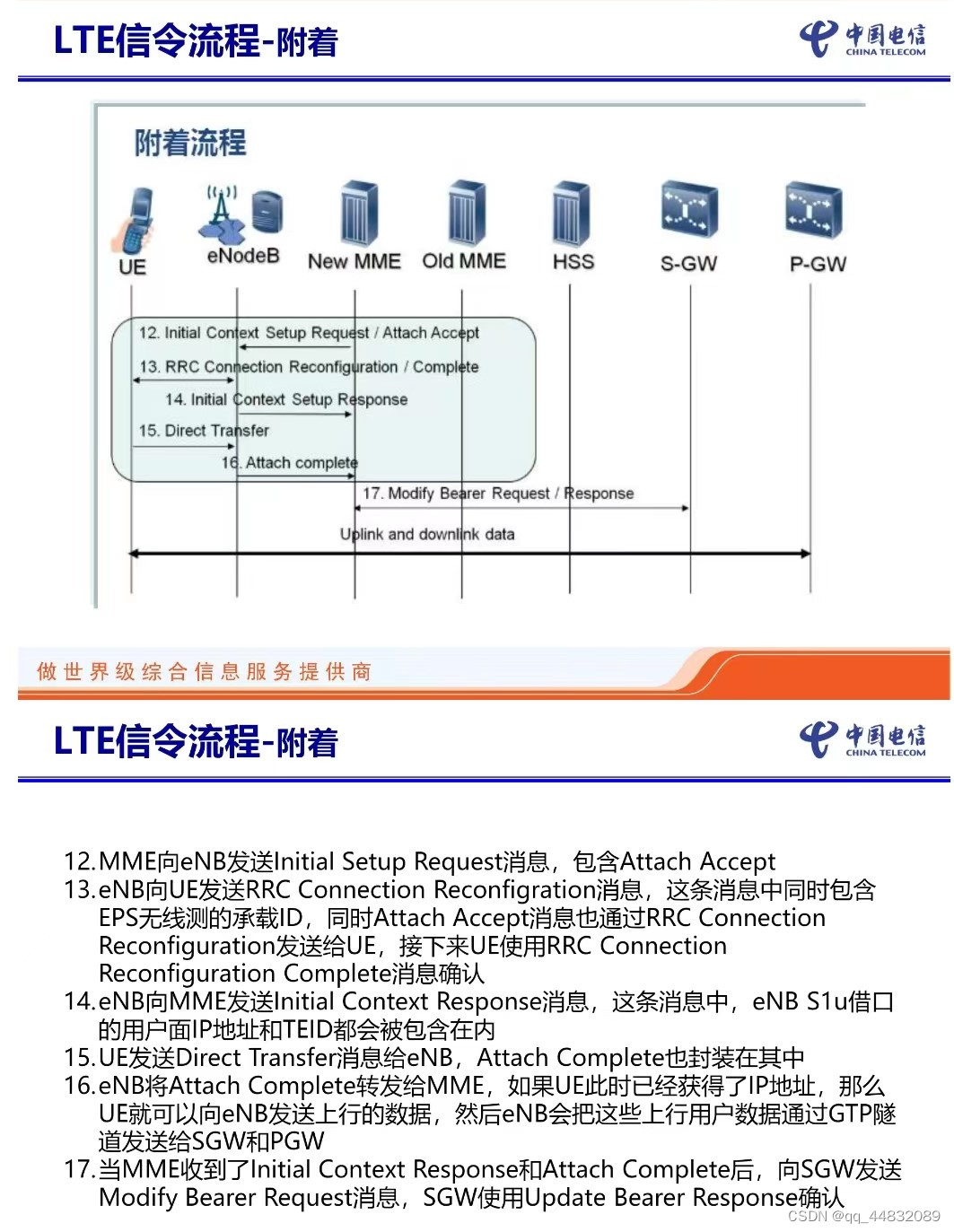

（1）附着

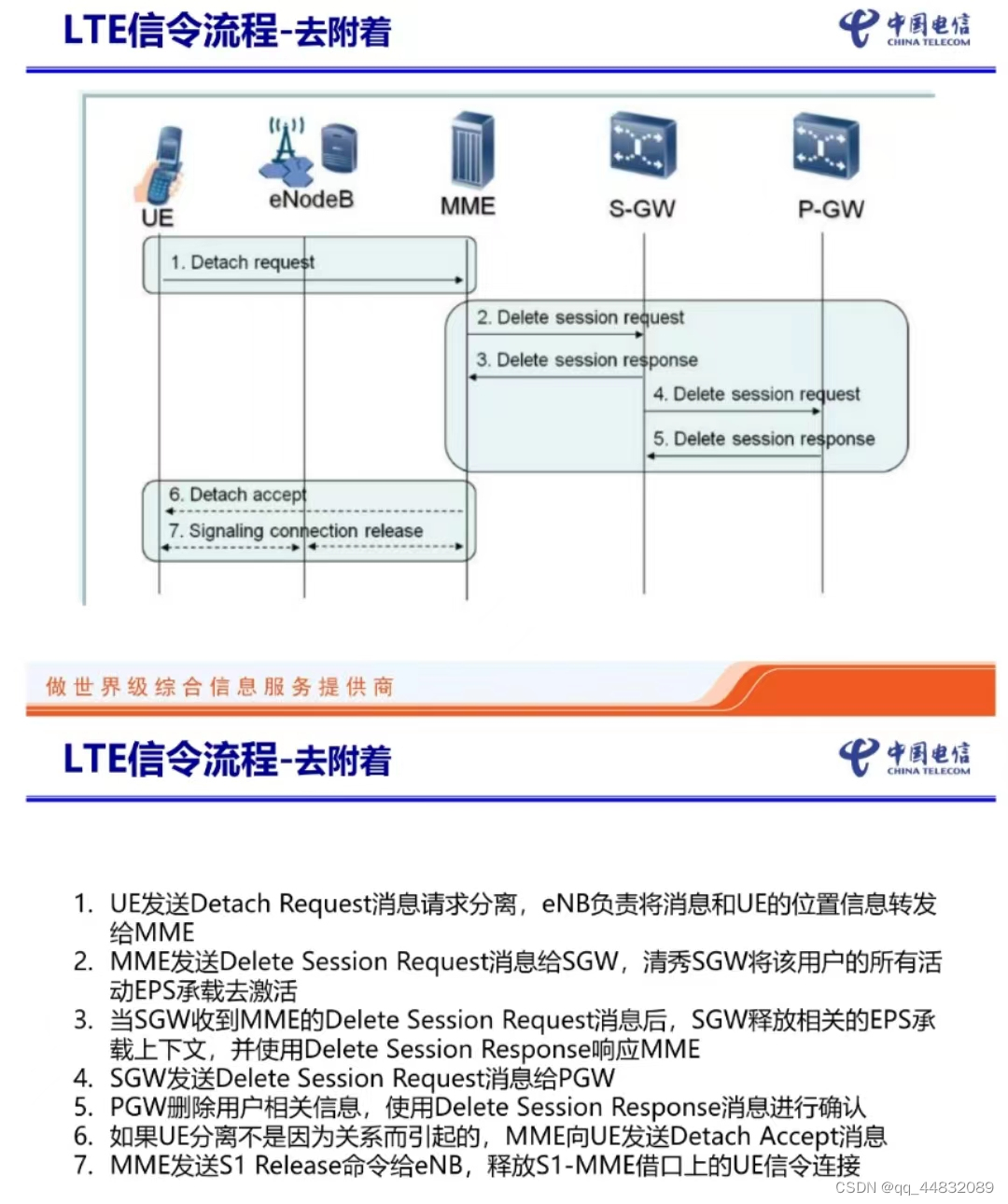

 （2）去附着

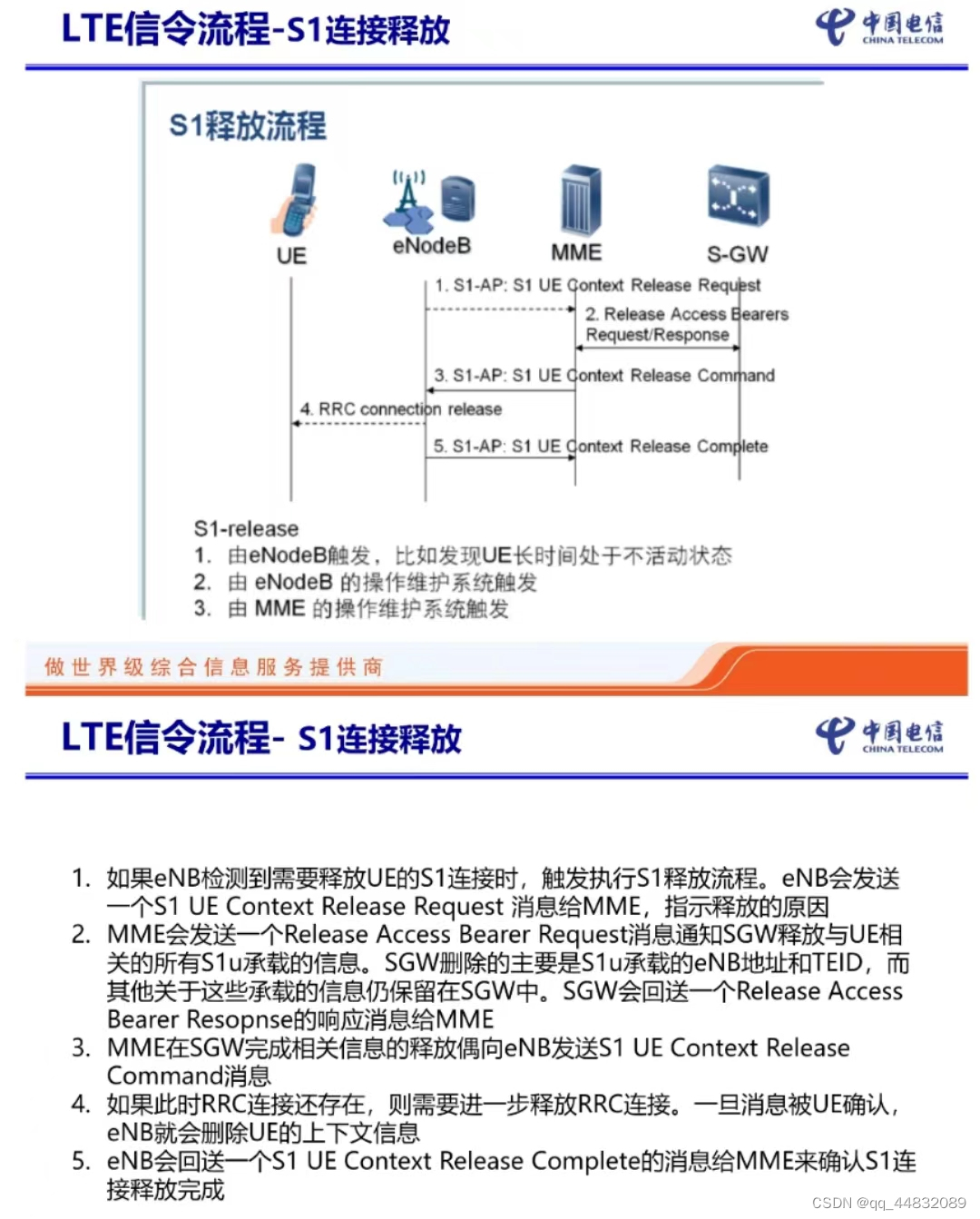

 （3）S1连接释放

 （4）跟踪区更新、X2切换、S1切换

 三、LTE QoS基本原理

1、EPS体系架构

        QoS是EPS业务能力的综合体现，决定了用户对业务的满意程度，

        是系统需要考虑的重要问题，

        同时QoS是一个端到端的过程，需要网络各个节点部门协作。

2、QoS管理网元

四、LTE无线侧接口协议

1、概述

        X2接口主要协议规范：TS 36.423、TS 36.424

        S1————————：————413、————414

        根据用途分为用户面和控制面。

        （1）用户面：主要执行头压缩、调度、加密等功能

        （2）控制面：系统 信息广播、RRC连接管理、RB控制、寻呼、移动性管理、测量配置及报告等。
