10分钟实现，4G模块从零开始连接阿里云IoT

大家好，我是程序员小哈，又到了知识分享时间，今天我给大家分享一个如何利用4G模块连接阿里云物联网平台，如果对你有所帮助的话，还请文末点赞支持一下，你的支持是小哈哥前进最大的动力。

模块简介

FS704UM和 Air724UG 软硬件完全兼容，默认出厂都是YunDTU固件，飞思创主推FS704UM，性价比更高。

模块上电之后，模块电源指示灯（红灯）常亮，网络指示灯（蓝灯）闪烁，此时说明模块已开机，可以开始配置。

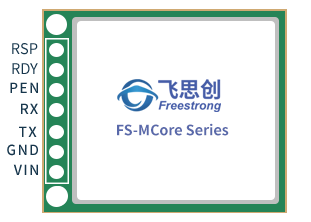

管脚定义

封装： 插针式7PIN（2.54mm）
电源：5-16V DC，峰值功率需8W以上。
串口：TTL电平（默认3.3V）

RDY：高电平代表未连接上服务器，低电平代表已连接服务器。

RSP：拉低3~15秒可恢复出厂设置。

正常使用只需接 VIN、GND、TX、RX 即可。

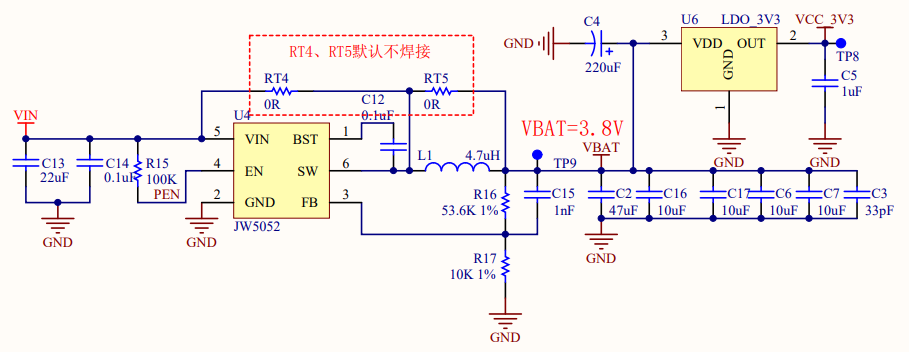

供电部分原理图

板载电源使能，内部上拉至VIN，高电平使能（默认使能）。

JW5052 电源芯片。

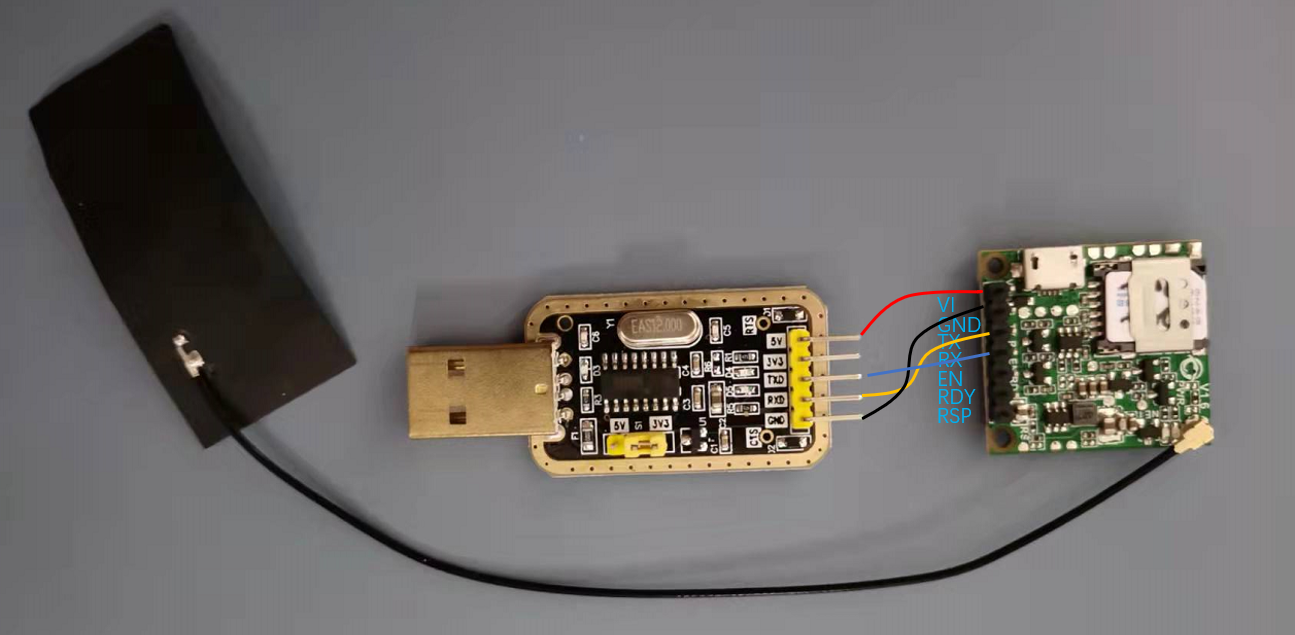

硬件连接

连接阿里云物联网平台

创建产品及设备

登录 生活物联网平台 ：https://living.aliyun.com/ ，在工作台中的 项目概况 中选择 创建新项目 ，项目创建完毕，在产品列表页面中，选择 创建新产品 。

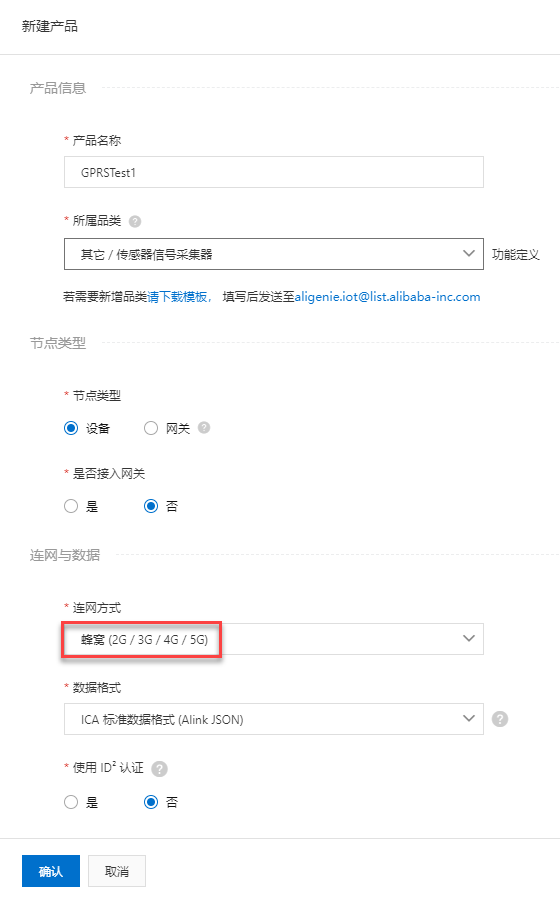

产品信息中，产品名称 按自己习惯命名方式命名即可，所属品类 按照你的产品实际类型选择即可，如果没有合适的，可以随便选择一个 其他 类别，然后添加自定义功能。

因为我们选用的是4G Cat.1模块，所以 连网方式 要选择 蜂窝（2G/3G/4G/5G） 。

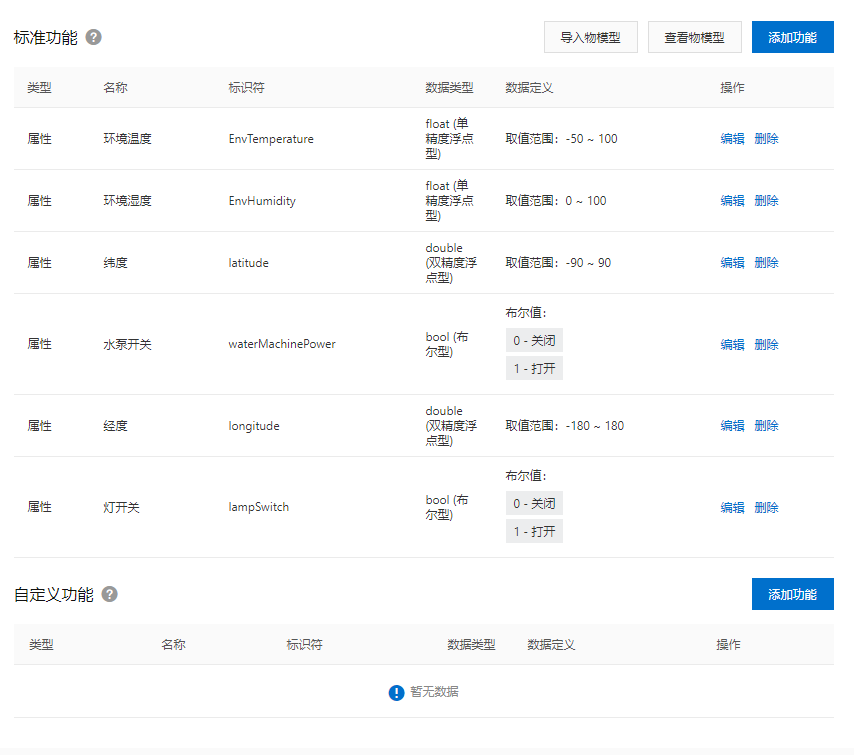

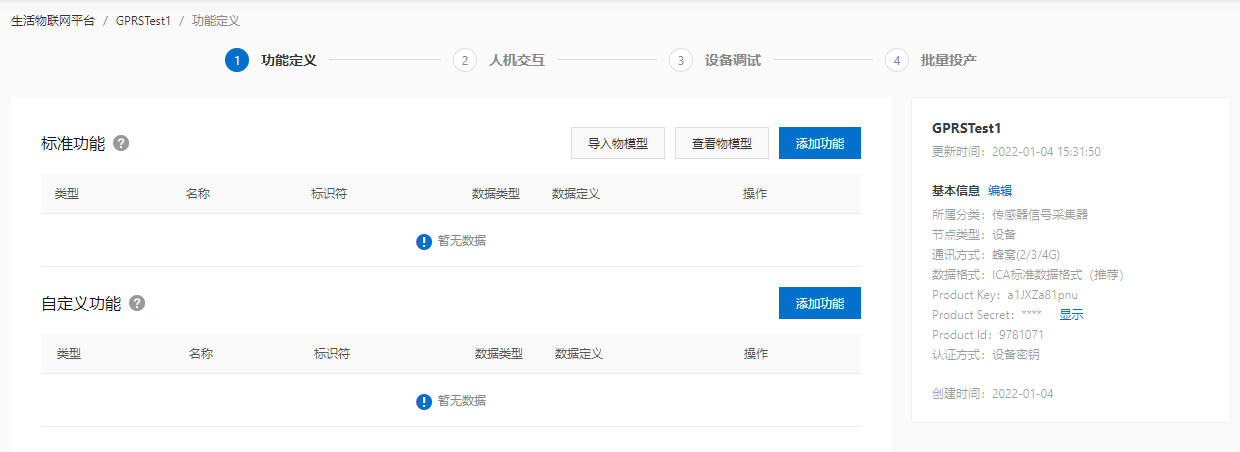

刚刚创建完，没有任何功能，我们添加几个自己感兴趣的功能。

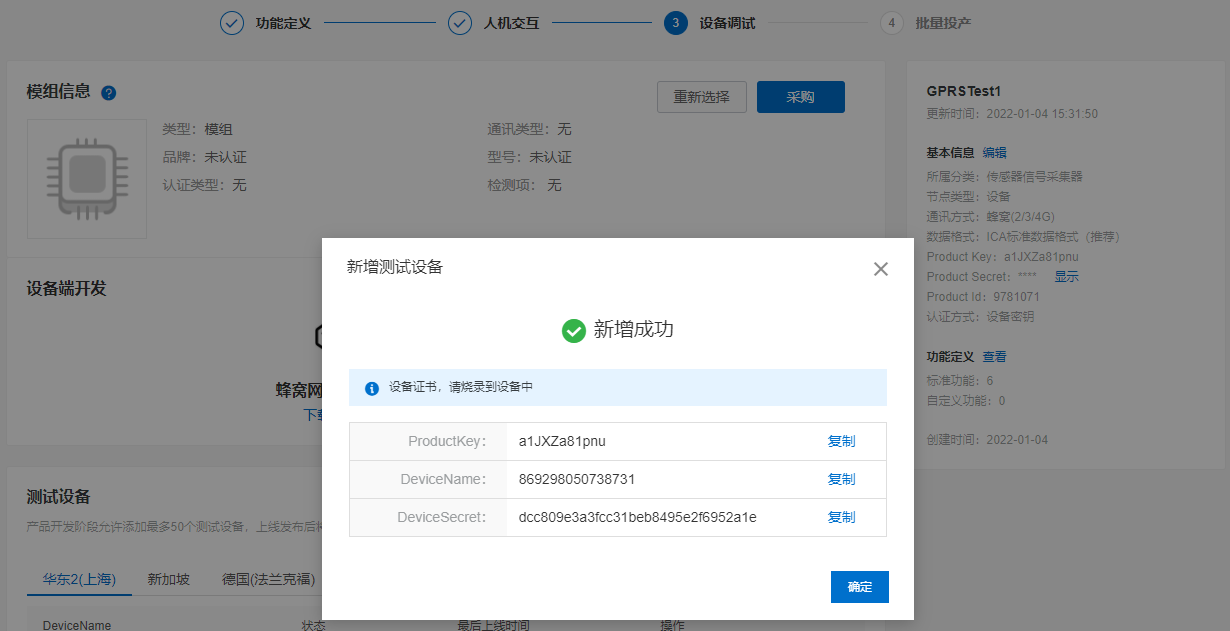

然后下一步，设备调试 中的模组选择 其他 即可，然后 新增测试设备 ，设备名称使用 IMEI号 ：869298050738731 或随便自定义亦可。

记录一下上面的设备的三元组信息备用。

创建完设备之后，点击下图所示的 查看 ，可以查看设备详情。

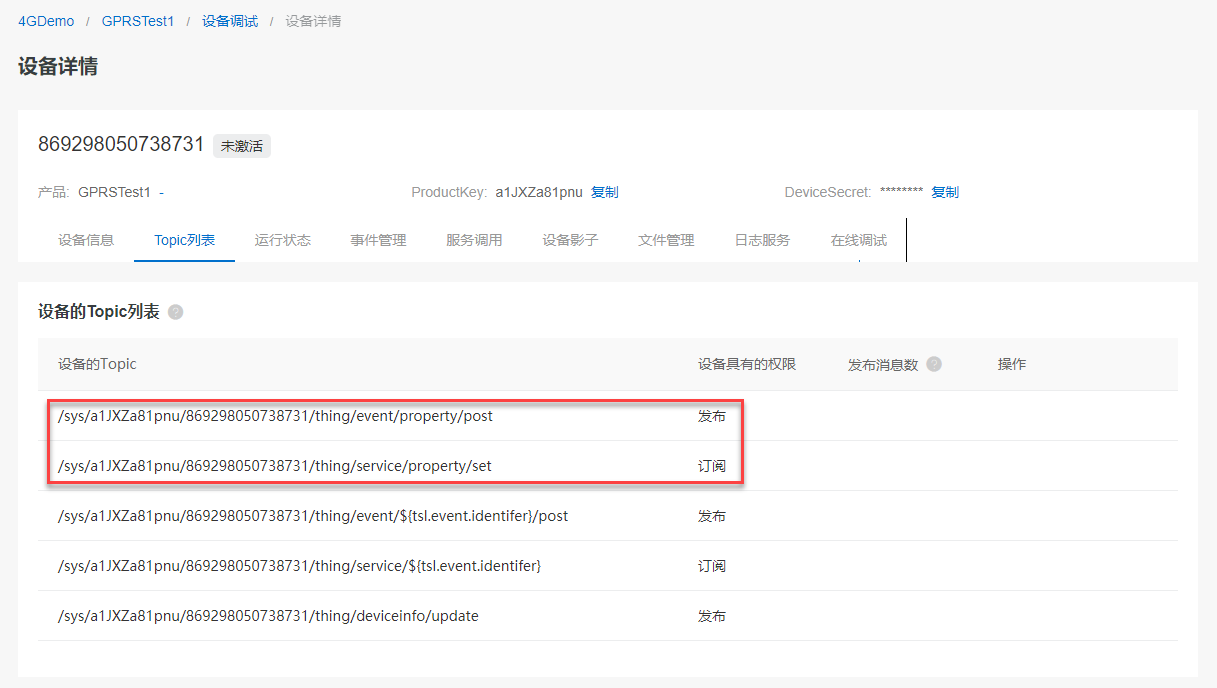

在设备详情页中， Topic列表 标签里有默认的Topic：

这两个Topic正好一个对应上传属性，一个设置属性，利用这两个Topic可以完成大部分物联网上的操作，实现传感器值、设备状态的上传，远程对设备的控制等需求。

配置YunDTU配置软件

FS704U模块的串口参数默认为：115200 波特率、8 位数据长度、无校验、1 位停止位。

将模块与USB转TTL模块相连，插上电脑的USB口，使用 YunDTU ConfigTool 软件打开对应串口，然后点击 读取所有参数 和 读取基本信息 按钮，看看是否能够正常读取 串口参数、Socket参数及基本信息，如果可以正常读取，说明固件和硬件连线没有问题。

注意：如果模块不断重启，建议给模块单独供电，注意共地。

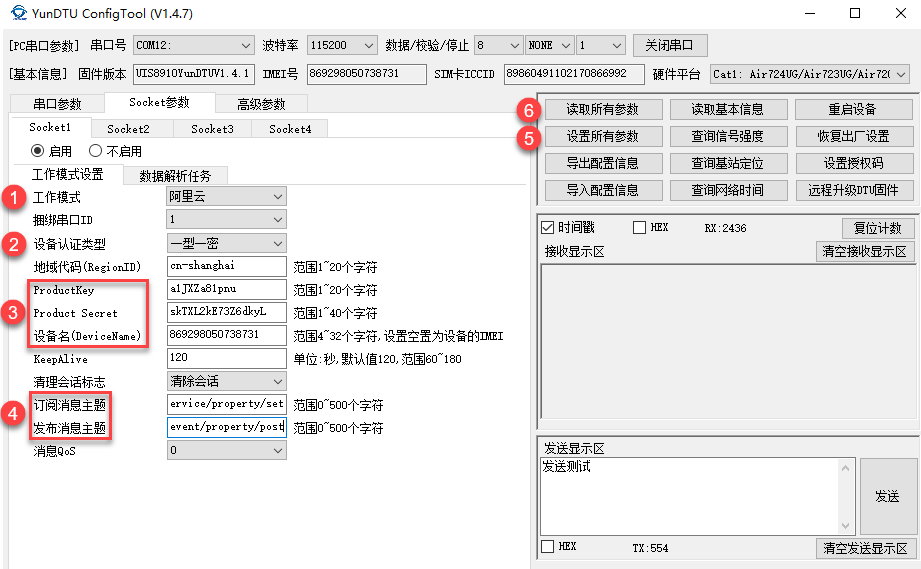

因为我们要连接阿里云物联网平台，所以①处选择：阿里云；

因为我们要将阿里云物联网平台上已创建好的设备和该4G模块绑定，所以②处我们填写设备认证类型为：一型一密；

③处填写待绑定设备的三元组信息；

④处填写上面创建设备时，默认生成的两个Topic主题；

其他信息默认即可，信息填写完毕之后，我们点击⑤ 设置所有参数 ，待返回应答 OK 之后，我们点击一下⑥ 读取所有参数 按钮，确认一下参数是否已经设置成功。

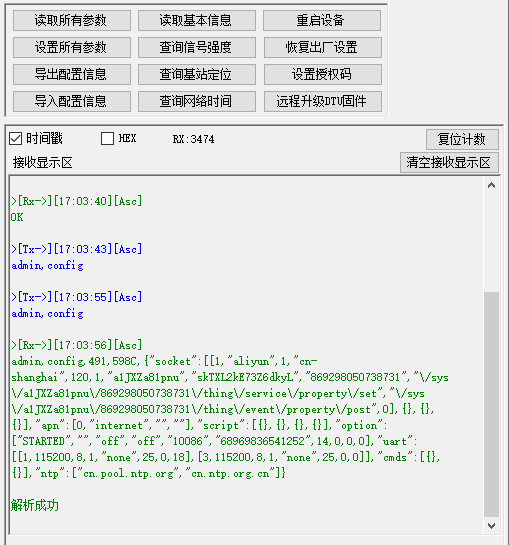

如果参数设置成功，返回如下Log信息：

参数配置完成之后，给模块重新上电，查看后台，我们看到该设备已经在线了。

结果展示

属性设置

属性设置对应的Topic为：/sys/a1JXZa81pnu/869298050738731/thing/service/property/set ，即订阅消息的主题，具体演示如下所示：

我们只要利用cJSON对收到的串口数据进行解析，就可以实现对服务器下发的指令进行解析。

上传属性

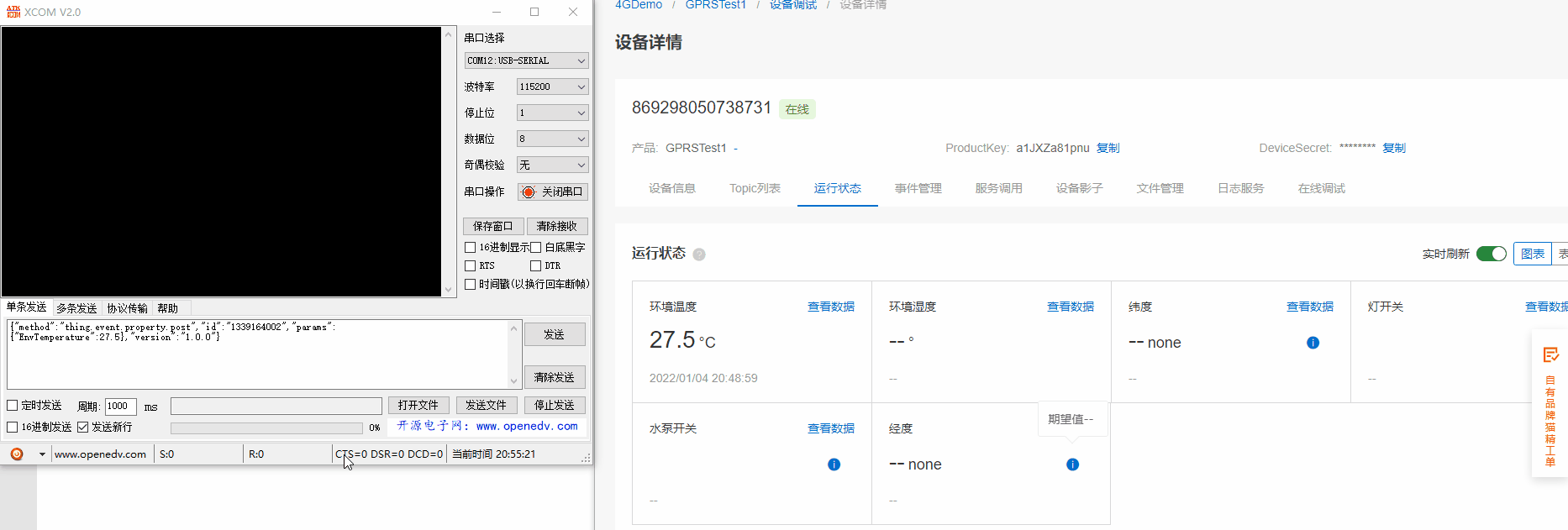

上传属性对应的Topic为：/sys/a1JXZa81pnu/869298050738731/thing/event/property/post ，即发布消息的主题，具体演示如下所示：

发送的内容如下：

{"method":"thing.event.property.post","id":"1339164002","params":{"lampSwitch":0},"version":"1.0.0"}

如果要改变不同属性，我们只需要修改上面我们设定的功能对应的标识符即可，即修改 “params”: 后的JSON字符串即可，比如将灯开关的属性设置为关闭状态，则此字符串为： {"lampSwitch":0}

总结

我们这样就用YunDTU固件的4G模块连接上了阿里云物联网平台，是不是比WiFi连接阿里云物联网平台简单多了？

同样使用YunDTU连接 MQTT自建服务器、OneNET、百度云、腾讯云、华为云也是一样的，有对其他平台感兴趣的可以留言给我，小哈哥跟你一起玩起来。

怎么样？有没有收获？可以文末留言交流一下哈，或者加小哈哥微信，我们群里聊。

好了，今天的文章内容到这里就结束了，希望对你有帮助，我们下一期见！~

记得给小哈哥点个赞，支持一下哈。
