BL602 ADC的使用

142 阅读 0 评论 94 点赞

我是靠谱客的博主坚定天空，这篇文章主要介绍BL602 ADC的使用，现在分享给大家，希望可以做个参考。

1、我们直接调用官方的库即可，主要以下两个函数

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13

//ADC初始化函数
//mode:
采样模式(0正常ADC模式,1麦克风模式)
//freq:
采样频率
//data_num: 采样个数
//gpio_num: 采样管脚
int hal_adc_init(int mode, int freq, int data_num, int gpio_num)
//获取AD转换结果
//gpio_num: 采样管脚
//raw_flag: 原始值标志(0返回0到65535之间的原始值,1返回0到3199之间的缩放值)
int32_t hal_adc_get_data(int gpio_num, int raw_flag)

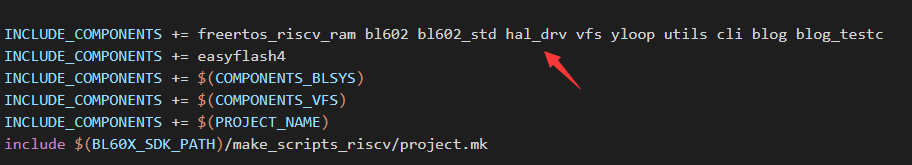

这些函数属于hal_drv模块，因此我们需要把工程路径下的Makefile文件中的INCLUDE_COMPONENTS字段添加hal_drv

下面我们创建一个ADC的任务，然后在里面间隔获取AD转换结果

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

//根据 BL602 参考手册，ADC 仅支持以下GPIO ： 4、5、6、9、10、11、12、13、14、15
#define ADC_GPIO 12
/********************************************************************
*@brief	ADC任务
*@input
*@return
********************************************************************/
static void user_adc_task(void *arg)
{
//mode:
采样模式(0正常ADC模式,1麦克风模式)
//freq:
采样频率
//data_num: 采样个数
//gpio_num: 采样管脚
hal_adc_init(0,1000,100,ADC_GPIO);
//每秒1000个样本,我们将读取100个样本，需要0.1秒。
while(1)
{
vTaskDelay(500/portTICK_RATE_MS);
//gpio_num: 采样管脚
//raw_flag: 原始值标志(0返回0到65535之间的原始值,1返回0到3199之间的缩放值)
//hal_adc_get_data(ADC_GPIO,0);
printf("hal_adc_get_data: %d %drn",hal_adc_get_data(ADC_GPIO,0),hal_adc_get_data(ADC_GPIO,1));
}
vTaskDelete(NULL);
}
/********************************************************************
*@brief	ADC初始化
*@input
*@return
********************************************************************/
void user_adc_init()
{
xTaskCreate(user_adc_task, "", 512, NULL, 2, NULL);
}
