ESP8266基础开发（二）-- 控制蜂鸣器

注：对于ESP8266开源技术感兴趣的可以加群，我们一起探索交流学习，群号：579932824。群名：ESP8266开源技术交流群。

本文的目的是解释如何使用ESP8266控制无源蜂鸣器模块。

硬件

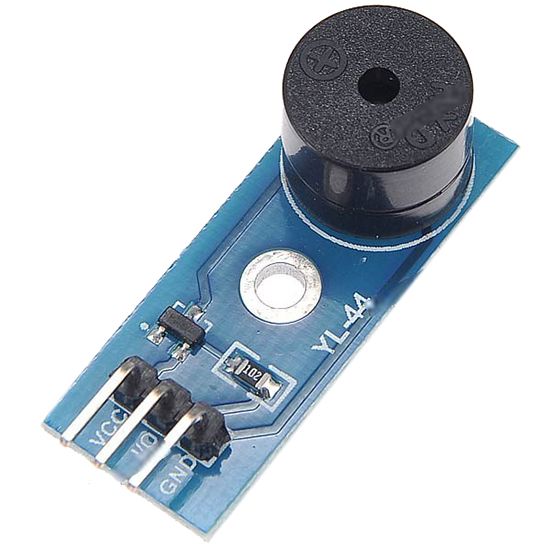

在本教程中，我们假设使用无源蜂鸣器，集成在电路板中，允许我们使用微控制器的IO引脚直接控制它。如图1所示。

图1 - 无源蜂鸣器模块。

如图所示，有一个引脚为器件供电，另一个引脚实际控制它。

重要提示：不要使用晶体管或任何其他方法将ESP8266的数字引脚直接连接到蜂鸣器，以便为器件提供电流。ESP8266的GPIO只能提供12 mA ，蜂鸣器会消耗更多，这可能会损坏微控制器。

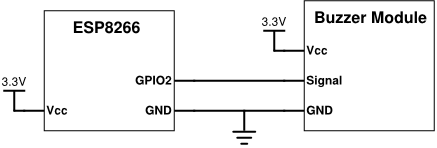

因此，我们将ESP8266连接到蜂鸣器模块，如图2所示。如果您使用的是NodeMCU，请注意电路板上指示的引脚编号与ESP8266中的引脚不对应。

图2 - ESP8266和蜂鸣器模块之间的连接图。

由于我们使用无源蜂鸣器，我们需要生成方波来控制声音。IO引脚产生的方波频率将是声音的频率。因此，控制蜂鸣器会稍微复杂一些，因为它不会像LED那样开/关，但我们会有更多的自由，因为我们将能够改变频率。

软件

本教程的代码非常简单，因为我们将使用tone函数，它为我们执行大部分工作。请确保您使用的是最新版本的ESP8266库，以确保提供音调功能。

此函数有两个参数：第一个对应于将生成控制蜂鸣器的方波的引脚，第二个对应于要使用的频率。

另外，我们可以传递第三个参数，指定输出方波的时间。在我们的示例中，我们不会使用第三个参数，因为我们将使用延迟函数控制声音的持续时间。因此，如果我们不传递第三个参数，方波将保持不变，直到我们在同一个引脚上调用noTone函数。

我们将假设我们的蜂鸣器将以1000 Hz的频率播放并且将嗡嗡声持续1秒，然后保持关闭1秒，然后重复，以获得双模式。另外，如硬件部分所示，我们考虑使用引脚2输出控制蜂鸣器的方波。

为了使代码易于更改，我们首先声明4个全局变量并为它们分配相应的值。

int frequency = 1000; //以Hz为单位指定
int buzzPin = 2;
int timeOn = 1000; //以毫秒为单位指定
int timeOff = 1000; //以毫秒为单位指定

对于这个简单的例子，我们可以跳转设置函数并将以下代码放在循环中：

void loop(){
tone(buzzPin, frequency);
delay(timeOn);
noTone(buzzPin);
delay(timeOff);
}

因此，我们通过调用音调功能激活引脚2中的1000 Hz方波，并且蜂鸣器开始播放。我们等待1秒钟，然后我们使用noTone功能停止蜂鸣器。然后我们再等一秒，然后重复这个过程。

最后
