概述

本人在MATLAB对某个课题进行研究的过程中,意外发现了用最简单的弧线和直线作螺旋图像的方法。
本文的主要想讲以下内容:
一、是记录和展示这个有趣的现象,用数据可视化展现数学之美
二、是以这个现象为例展现一下对某种事物或者现象的探究过程
——从了解表象在到研究其本质,总结归纳有意义的方法和结论
三、顺带练习练习matlab
PS:先给大家看图,毕竟大多数人都是看个新鲜,当然原理的讲解也是有的,我放在最后面了。

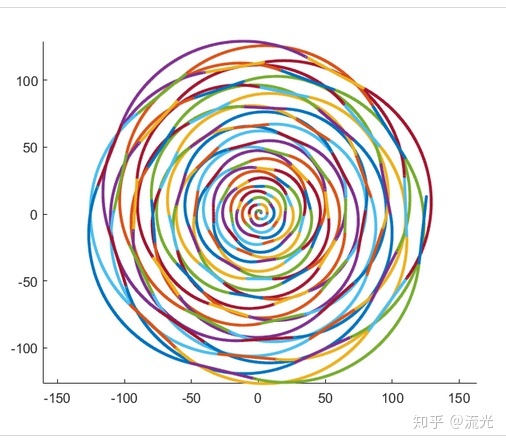

一、效果图:


是不是有种抽象画风的感觉
别急还有更酷的

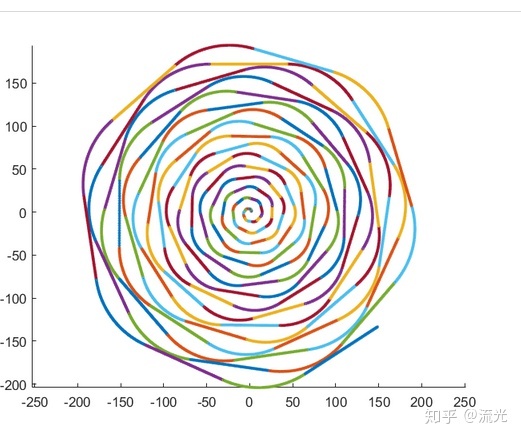

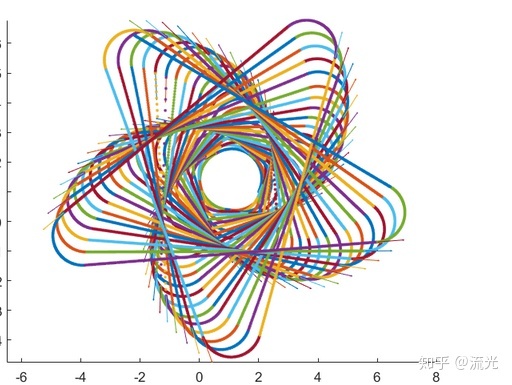

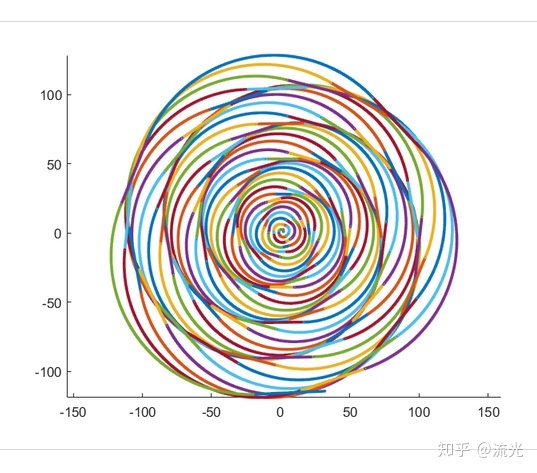

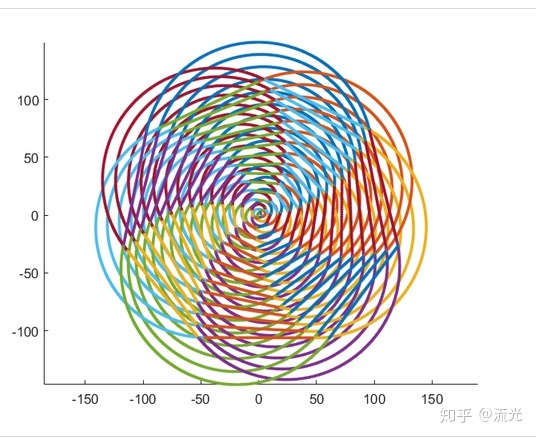

玫瑰花:

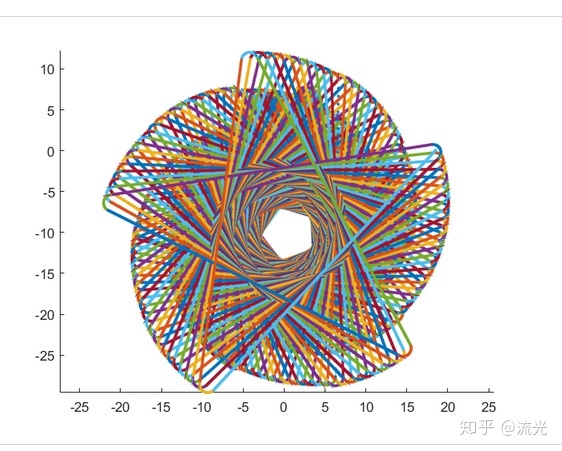

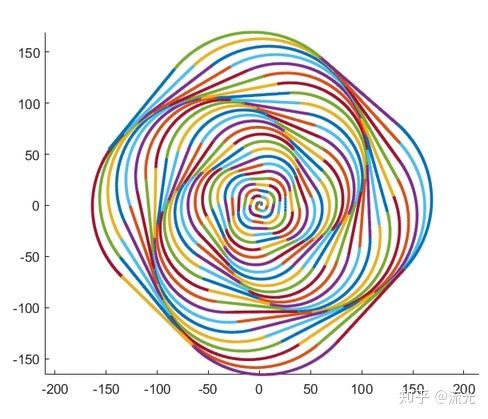

大风车

有点像360极速浏览器,啊哈哈

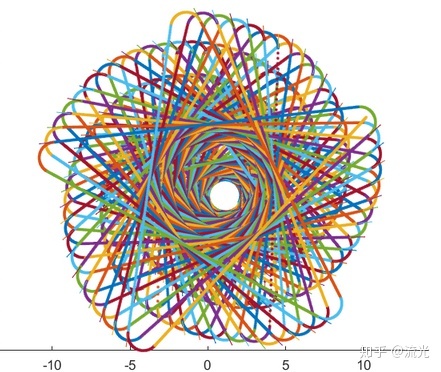

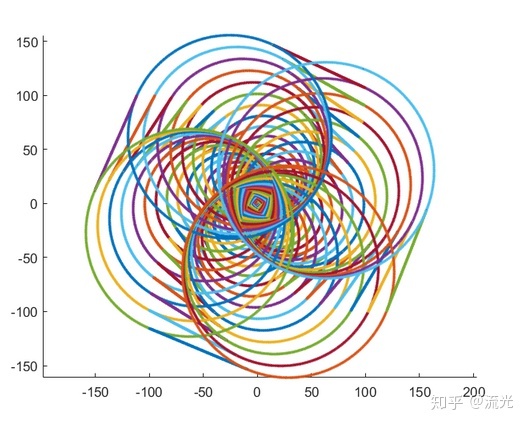

五彩棒

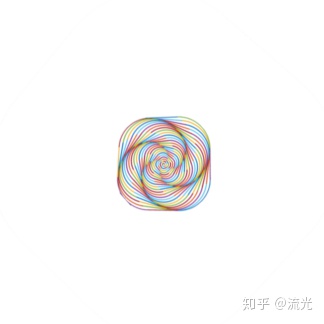

可以拿来当个APP图标,还凑合

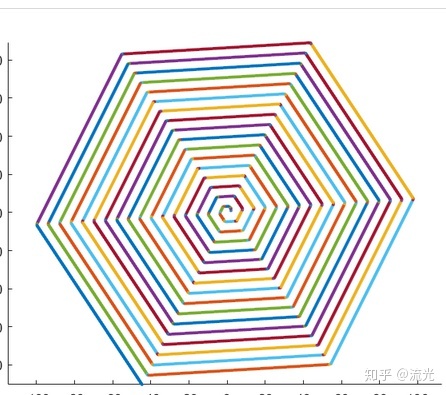

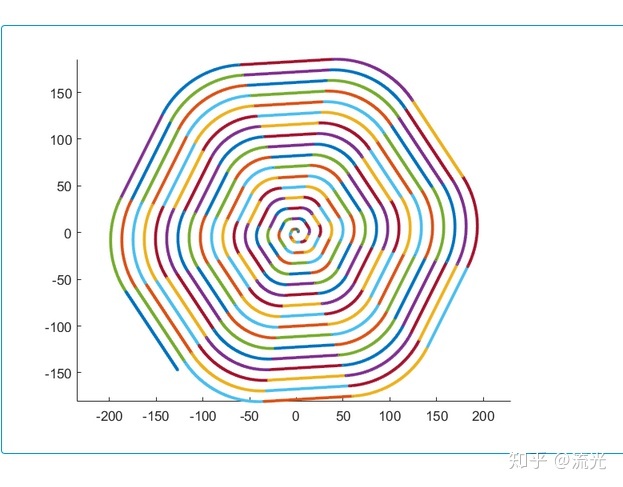

像圆形,三角形,正方形,五边形,六边形的迭代图像都可以很简单地作出

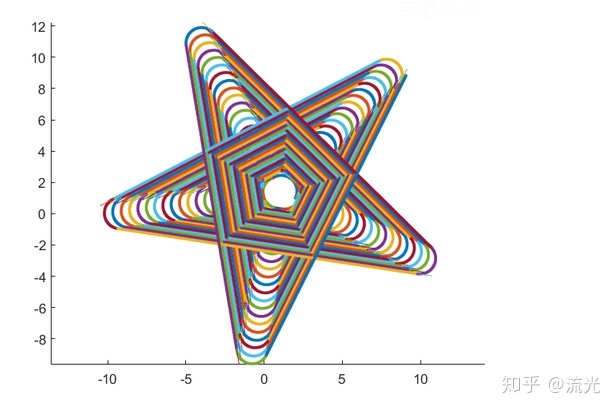

我个人经过计算得到了五角星的图案,注意是“五角星”




二、原理讲解:

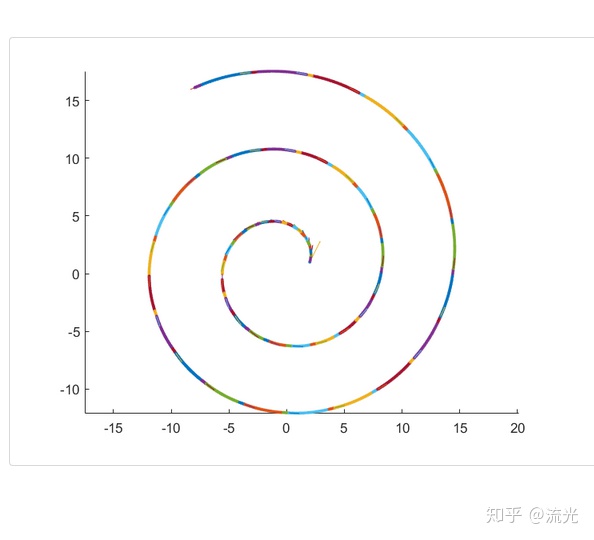

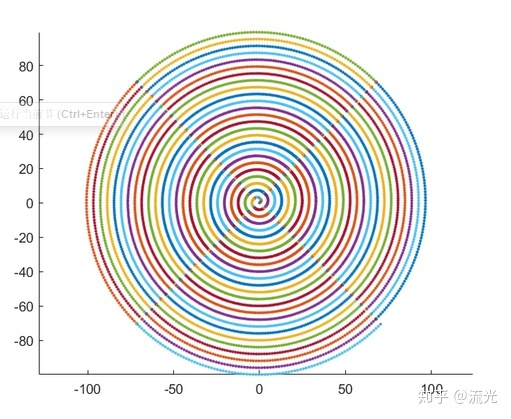

以上所有图案都是在下面这个螺旋线的基础上,复合构造函数作出的

下面是MATLAB的代码,关键只有第3行和第4行
xv=[2,1,1,2];%初始化设置起点坐标以及方向向量
for i=1:1:50%设置循环次数 [xv,mx,my]=draw_sarc(xv,0.3*i,0.3);%画弧 [xv,mx,my]=draw_sline(xv,0.5);%画直线
end
非常好理解,就是这俩两个语句执行五十次
我们直接看循环里的语句
1.[xv,mx,my]=draw_sarc(xv,R,A);画弧
R是半径,A是圆形角,xv 是起始点的坐标以及向量
2.[xv,mx,my]=draw_sline(xv,L);画线
L是直线的长度,xv是起始点的坐标以及方向
意思就是我们先画一条弧线,然后再在上条弧线的末端接着画一条直线,然后再接着画弧,再画直线,依次递推

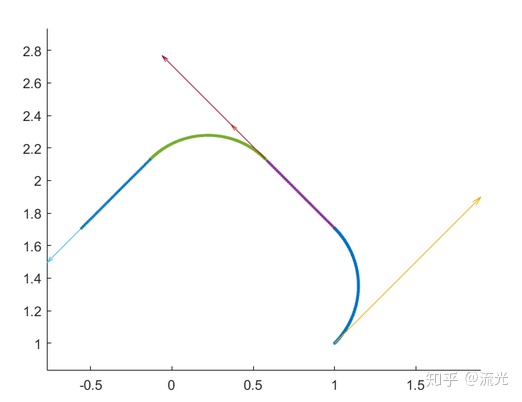

比如设置圆心角90°,弧的半径为1,直线的长度为1,执行两次如图
圆弧——直线——圆弧——直线——......

OK完成两次
之后循环上百次就可以了
创造绚丽图案的关键在于
不同的图案是由于R,A,L三个参数,以及迭代次数决定的
R,A,L可以是固定的常数,也可以是迭代次数的函数R(i)、A(i)、L(i)
自由调整参数,或者构造函数创造出更多的参数,就可以产生无穷多种的图案
-----------------------------------------------------------------------------------------------------------------------------------------分界线------------------------------------------------------------------------------------------------------------------------------------------
今天更新给大家简单介绍下,这三个R(i)、A(i)、L(i)的几种构造方法,直观易懂
一、首先是最简单的常数型(让这个三个函数为定值)
(一万能脑残尝试法
常数有啥技巧嗯?没有技巧!随便三个数扔进去看
1.开始尝试
R(i)=r(弧的半径) L(i)=l(延长直线的长度) A(i)=a(弧的角度)
我设一个emmm。。。。——233

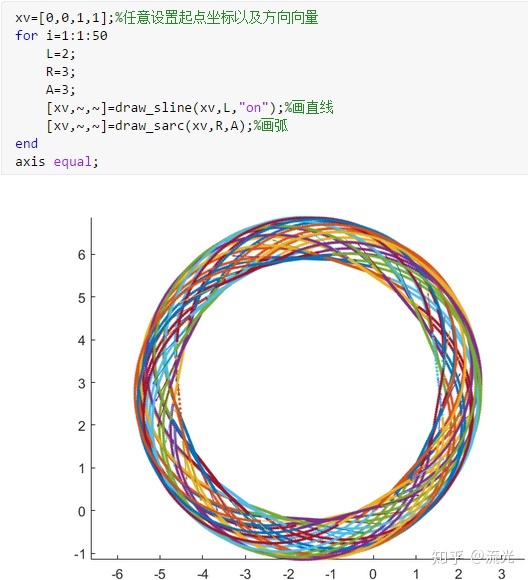

(1)R(i)=2 L(i)=3 A(i)=3

画一下看看效果,一看这是嘛玩意儿,233果然不靠谱

换一个试试 666,这么6应该可以吧

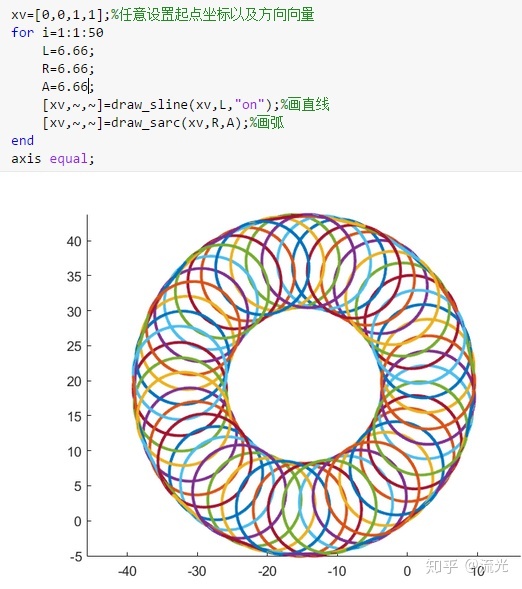

(2)R(i)=6.66 L(i)=6.66 A(i)=6.66


哎呦喂不错呦,有点看头
再来试试把R调大到18,为了让圆更大

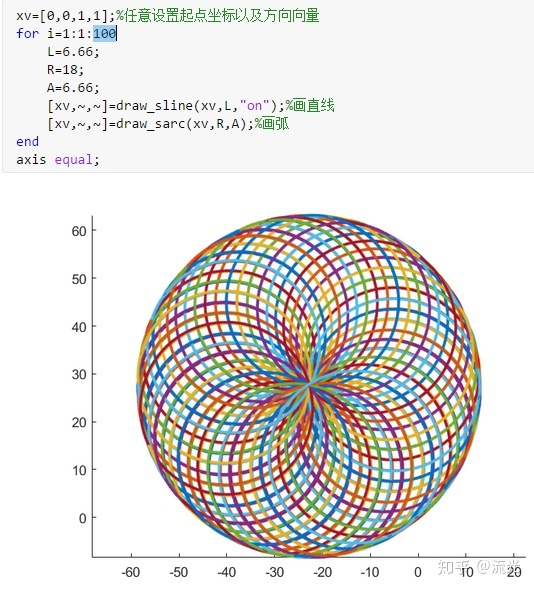

(3)R(i)=6.66 L(i)=18 A(i)=6.66


2.结论:
直接挑选常数进行作图,简单易操作,虽然尝试次数够多总会出现满意的图像
但是大多情况下往往是杂乱不堪,没有意义的图案,这种方法盲目、效率低下,我们需要总结归纳和分析
(二)模型构建法
1.计算模型
(1)前面的原理讲解介绍了所有的图像都由
弧线——直线——弧线——直线——……
不断首尾相连得到。
通过计算我们可以作出任意的正多边形(三角形、正方形、五边形、六边形、)

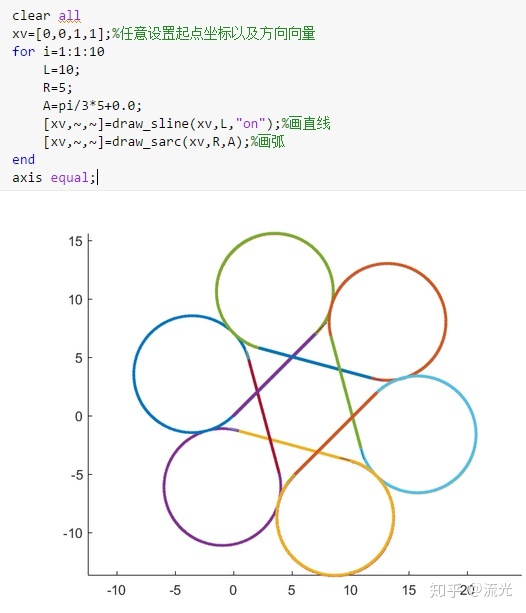

R(i)=10 L(i)=5 A(i)=5π/3
我们可以看到A=5π/3,这样作出来就是一个六芒星

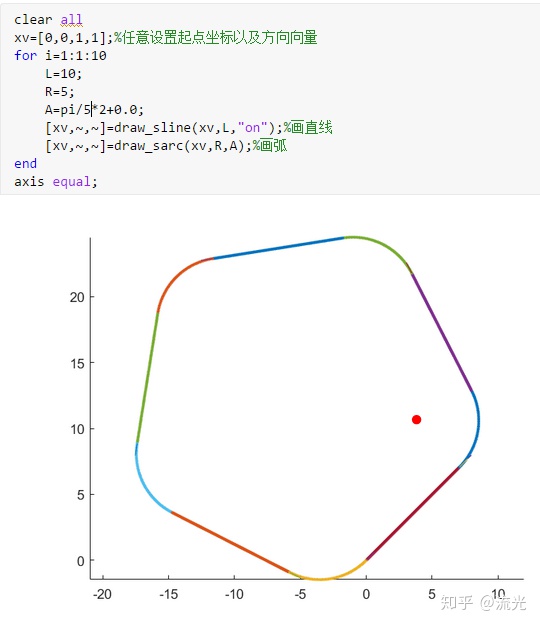

A=2π/5就是一个五边形

(2)选择,A=N*(30°、45°、60°)N为正整数、任意构造一个正多边形进入下一步
R(i)=10 L(i)=5 A(i)=5π/3
2.模型旋转
(1)在A上加一个△A微小量,△A约为0.02-0.07左右
比如以前面的六芒星为例
R(i)=10 L(i)=5 A(i)=5π/3+0.05

(2)得到由原来模型不断旋转叠加所作出的图形,每次旋转的角度由△A影响,越大旋转速度越快,为了让做出来的图像更细腻更有有视觉冲击感,建议间隔越小越好,但是这样需要增加迭代的次数至少为N(min)
N(min)=2π/△A
否则图像不完整
当△A=0.02时,N=314(次)
当△A=0.05时,N=125(次),所以上例迭代125次
3.结论
比较完美地解决了常数型构造的作图方法和原理,直接计算得到目标图案,先找到正多边形的模型,再通过增加△A得到旋转图像,但是这样得到的图像都是旋转叠加的图像,无论原有的模型是什么形状,最后得到的图像都大致相同轮廓为圆形、里面密铺弧线、比较单一没什么看点,所以我们需要更复杂的构造函数
二、LR一次函数型(LR的值与i迭代次数一次线性关联)
我的这个作图方法理论上可以作任意的一笔画图像,只要函数构造对了.......
(下面的例子我就先放这了,等着有空回来更新整理,溜了溜了~)
xv=[0,0,1,1];%任意设置起点坐标以及方向向量
for i=1:1:100
L=i;
R=i*i/50;
A=pi*4/3+0.02;
[xv,~,~]=draw_sline(xv,L,"on");%画直线
[xv,~,~]=draw_sarc(xv,R,A);%画弧
end
axis equal;

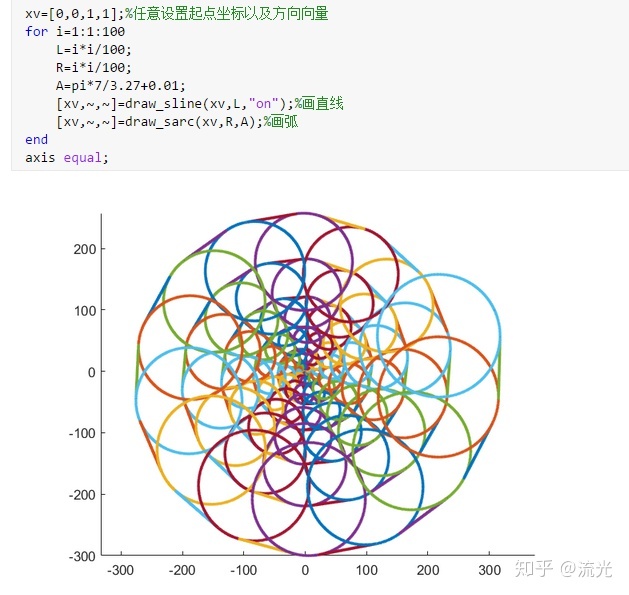

xv=[0,0,1,1];%任意设置起点坐标以及方向向量
for i=1:1:100
L=i*i/100;
R=i*i/100;
A=pi*5/2+0.02;
[xv,~,~]=draw_sline(xv,L,"on");%画直线
[xv,~,~]=draw_sarc(xv,R,A);%画弧
end
axis equal;


draw_sarc()和draw_sline()这俩函数是自己写的,因为研究上的需要,有额外的功能,代码稍长,讲解可能没人愿意看就不贴在这里了,大家可以自己写一下,锻炼锻炼数学表达和编程能力,我写了一个Demo想了解的盆友可以自己下载
链接:https://pan.baidu.com/s/1yGSGcgQVzkFTipJwJA3enQ
提取码:i6xm
评论和私聊的都发了,不知道为什么被知乎系统检测有违规行为,评论也被删了很迷。。。
