概述

无模型自适应ILC原理及代码实现

这里学习的是很老的一篇论文《基于无模型自适应控制的反馈-前馈迭代学习控制系统收敛性研究》,作者是晏静文和侯忠生,大家有兴趣可以找来看看。这里主要介绍的无模型自适应的控制率的matlab代码仿真实现和结果分析。
首先数值给出了问题定义,给出m维输入q维输入的非线性系统:
y n ( k + 1 ) = f ( u n ( k ) , y n ) ( k ) , ξ ( k ) , k ) y_{n}(k+1)=f(u_{n}(k),y_{n})(k),xi(k),k) yn(k+1)=f(un(k),yn)(k),ξ(k),k)
两个假设是为了收敛性证明提出的,这里不详细讲(其实收敛性推导我也没推),然后对于该系统设计了前馈和反馈控制律如下:
u n ( k ) = u n f ( k ) + u k b ( k ) u_{n}(k)=u^{f}_{n}(k)+u^{b}_{k}(k) un(k)=unf(k)+ukb(k)
u n f ( k ) = u n − 1 f ( k ) + β e n − 1 ( k + 1 ) u^{f}_{n}(k)=u^{f}_{n-1}(k)+beta e_{n-1}(k+1) unf(k)=un1f(k)+βen1(k+1)
u n b ( k ) = u n b ( k − 1 ) + ρ ∗ ϕ n ( k ) λ + ∣ ϕ n ^ ( k ) ∣ 2 ∗ [ y d ( k + 1 ) − y n ( k ) ] u^{b}_{n}(k)=u^{b}_{n}(k-1)+frac{rho *phi_{n}(k)}{lambda+|hat{phi_{n}}(k)|^{2}}*[y_{d}(k+1)-y_{n}(k)] unb(k)=unb(k1)+λ+ϕn^(k)2ρϕn(k)[yd(k+1)yn(k)]
ϕ n ^ ( k ) = ϕ n ^ ( k − 1 ) + η Δ u k − 1 b μ + ∣ Δ u k − 1 b ∣ 2 ∗ [ Δ y n ( k ) − ϕ ^ n ( k − 1 ) Δ u n b ( k − 1 ) ] hat{phi_{n}}(k)=hat{phi_{n}}(k-1)+frac{eta Delta u^{b}_{k-1} }{mu +|Delta u^{b}_{k-1}|^2}*[Delta y_{n}(k)-hatphi_{n}(k-1)Delta u^{b}_{n}(k-1)] ϕn^(k)=ϕn^(k1)+μ+Δuk1b2ηΔuk1b[Δyn(k)ϕ^n(k1)Δunb(k1)]
ϕ ^ n ( k ) = ϕ ^ ( 1 ) , 若 ϕ ^ n ( k ) ≤ ϵ 或 ∣ Δ u n b ( k − 1 ) ≤ ϵ ∣ hatphi_{n}(k)=hat phi(1), 若hatphi_{n}(k)leqepsilon 或|Delta u^{b}_{n}(k-1)leqepsilon| ϕ^n(k)=ϕ^(1)ϕ^n(k)ϵΔunb(k1)ϵ
终于把公式打完了,latex真麻烦(对于第一次用的人来说)。可以看到控制部分有两部分组成,前馈和反馈,外加伪偏导迭代公式。
仿真系统如下:
在这里插入图片描述

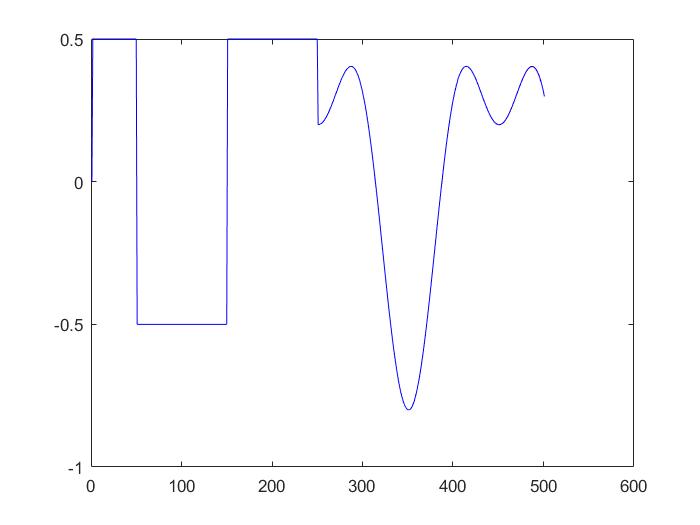

期望曲线:
在这里插入图片描述
基于控制律和系统编写matlab代码如下:

% 期望轨迹
for k = 1:1:500
if k < 250
yd(k+1) = 0.5*(-1).^(round(k/100));
else
yd(k+1) = 0.5*sin((k*pi)/100) + 0.3*cos((k*pi)/50);
end
end
% 参数设置
epsilon = 0.01;
eta = 1;
rho = 0.2;
lamda = 1;
mu = 2;
% 控制过程
i_n = 60;
%迭代次数
y(1:i_n,1:500) = 0;
for i = 1:1:i_n
for k = 1:1:500
if k == 1
phi(i,k) = 0.4;
elseif k == 2
phi(i,k) = phi(i,k-1) + (eta*(ub(i,k-1) - 0)/(mu + norm(ub(i,k-1) - 0)^2))*(y(i,k) - 0 - phi(i,k-1)*(ub(i,k-1) - 0));
else
phi(i,k) = phi(i,k-1) + (eta*(ub(i,k-1) - ub(i,k-2))/(mu + norm(ub(i,k-1) - ub(i,k-2))^2))*(y(i,k) - y(i,k-1) - phi(i,k-1)*(ub(i,k-1) - ub(i,k-2)));
end
if i == 1
uf(i,k) = 0;
else
uf(i,k) = uf(i-1,k) + 0.4*e(i-1,k+1);
end
if k == 1
ub(i,k) = 0;
else
ub(i,k) = ub(i,k-1) + (rho*phi(i,k)/(lamda + norm(phi(i,k))^2))*(yd(k+1) - y(i,k));
end
if k>2 && (phi(i,k) <= epsilon || (abs(ub(i,k-1) - ub(i,k-2)) <= epsilon))
phi(i,k) = phi(i,1);
end
u(i,k) = uf(i,k) + ub(i,k);
%系统函数
if k <250
y(i,k+1) = y(i,k)*u(i,k)/(1 + norm(y(i,k))^2) + (u(i,k) + 0.1*round(k/500)*sin(y(i,k)))^3;
else
y(i,k+1) = y(i,k)*u(i,k)^3/(1 + norm(y(i,k))^2) + u(i,k)^3;
end
e(i,k+1) = yd(k+1) - y(i,k+1);
end
end
%误差
for i =1:1:i_n
e_min(i) = max(abs(e(i,:)));
end
figure(1)
plot(yd,'r'); hold on;
plot(y(i_n,:),'b'); title('µü´ú10´Î');
figure(2)
plot(e_min);title('error of time k');

代码就是按照控制律来写的,还是自己敲一下印象深刻。

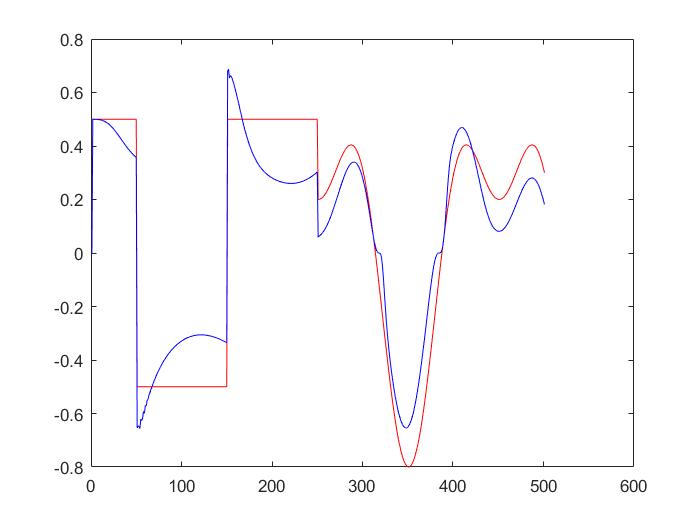

仿真结果:迭代10次结果:
在这里插入图片描述

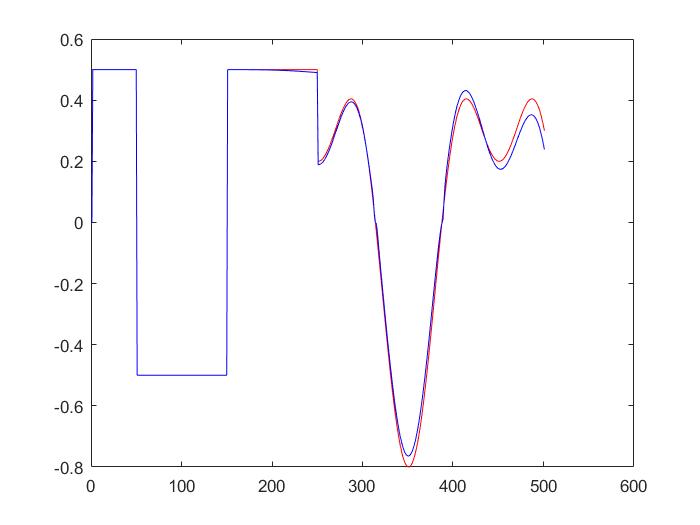

50次迭代:
在这里插入图片描述
100次迭代:

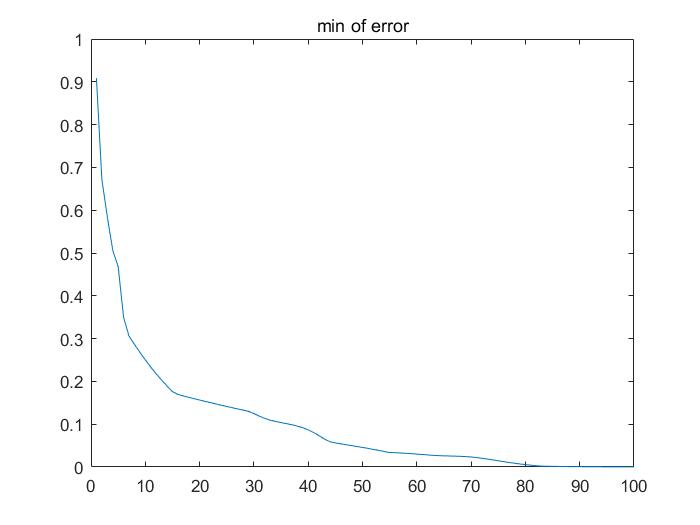

100次迭代 最大误差和最下误差收敛结果:
在这里插入图片描述
在这里插入图片描述
结束。
