概述
时序逻辑电路
- 时序逻辑概述
- 时序逻辑电路特点
- 基本方程组
- 时序逻辑电路的分类
- 自启动
- 同步时序逻辑电路的分析方法（*考点）
- 分析步骤
- 例题分析
- 常用的时序逻辑电路模块
- 寄存器与移位寄存器
- 计数器
- 二进制计数器
- 十进制计数器
- 任意进制计数器（*考点）
第五章——触发器是本章的基础！！！
时序逻辑概述
时序逻辑电路特点
- 功能上：任意时刻的输入不仅取决于该时刻的输入，还与电路原来的状态有关

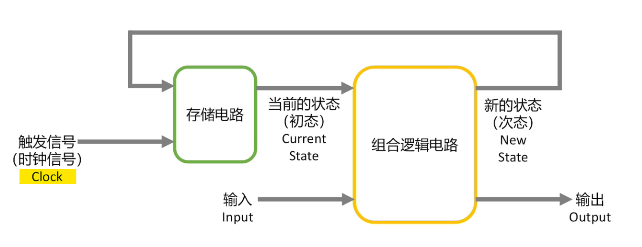

- 结构上：时序逻辑电路的
基本单元是触发器（即电路中含有储存电路）
基本方程组
| 方程类型 | 表达式 | 解释 |
|---|---|---|
| 驱动方程 | Y = F ( X , Q ) | 存储电路即每个触发器的输入与电路初态和输入的逻辑关系式 |
| 状态方程 | Q^(n+1) = H ( Z , Q ) | 次态与电路初态和输入的逻辑关系式 |
| 输出方程 | Y = F ( X , Q ) | 输出与电路初态和输入的逻辑关系式 |
- 输出方程和驱动方程就是普通的组合逻辑函数式（
不涉及初态与次态之间的问题）

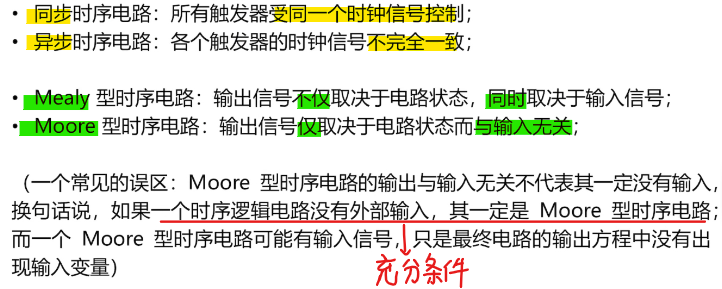

时序逻辑电路的分类

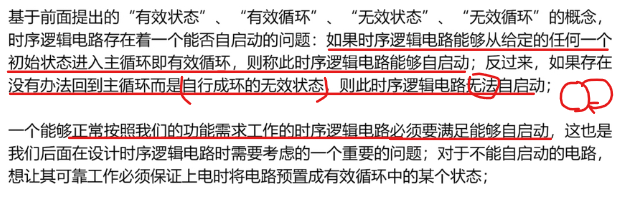

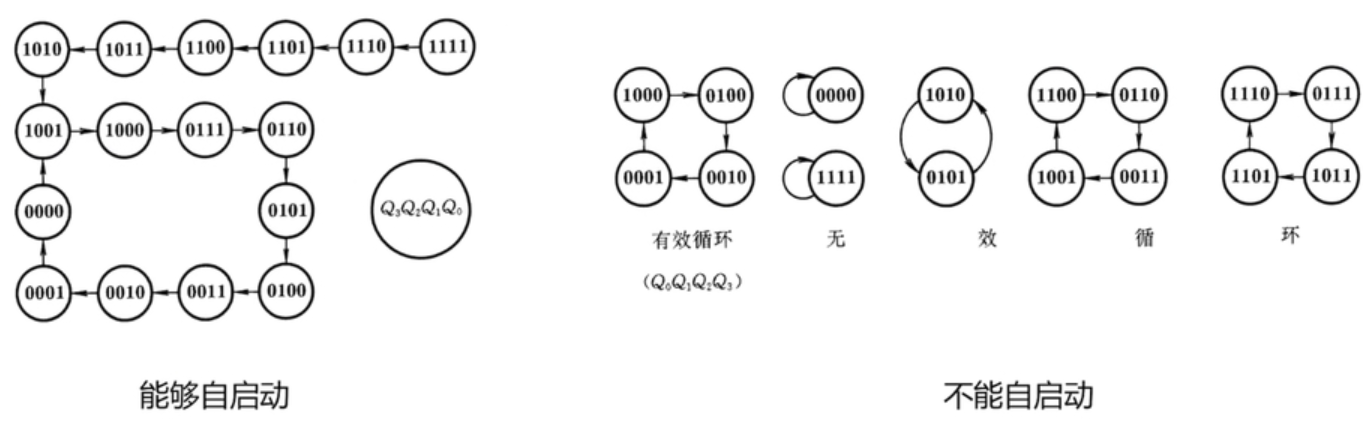

自启动
同步时序逻辑电路的分析方法（*考点）

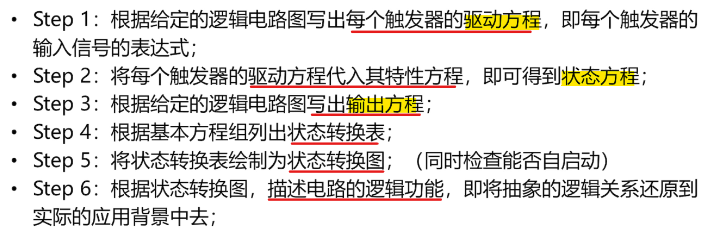

分析步骤
触发器特性方程

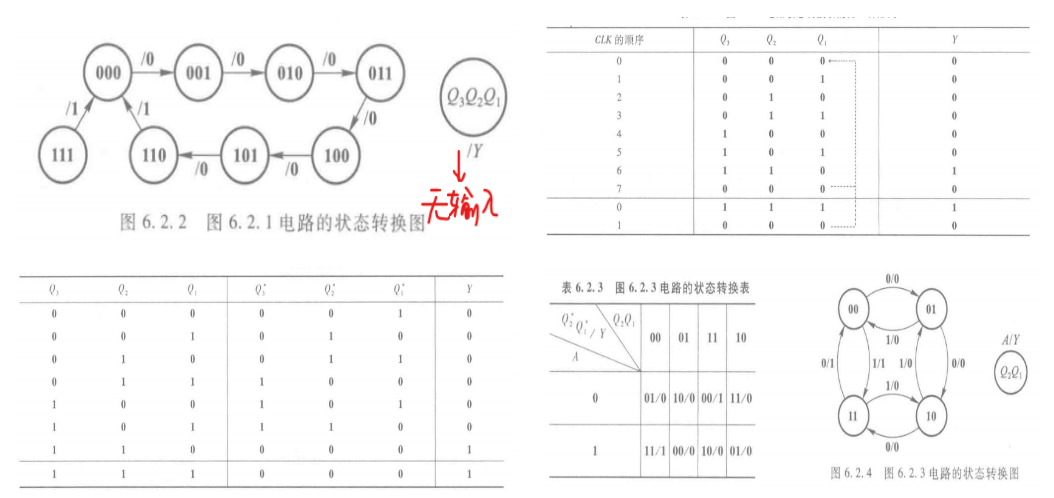

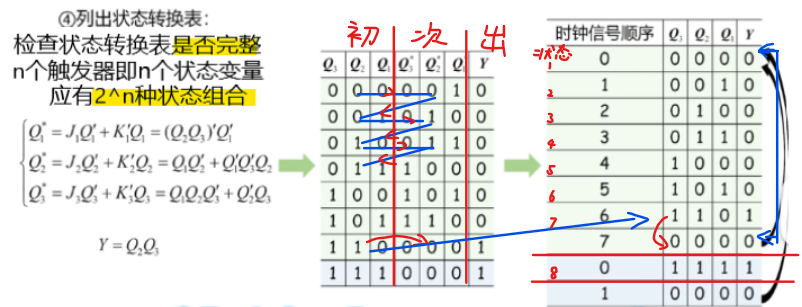

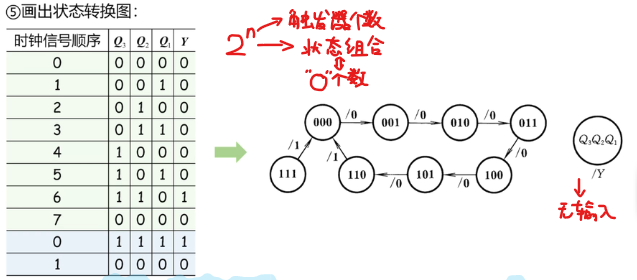

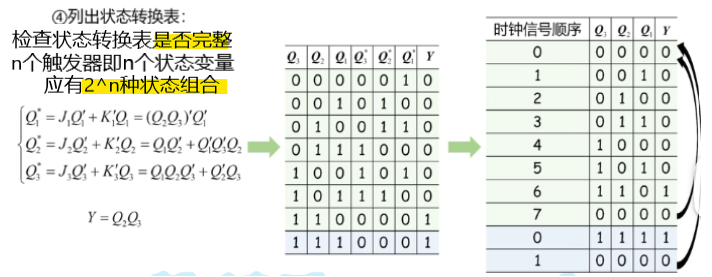

状态转换表和状态转换图

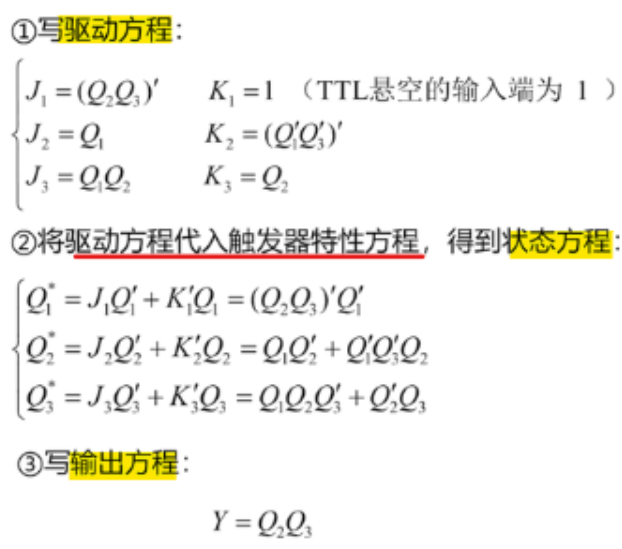

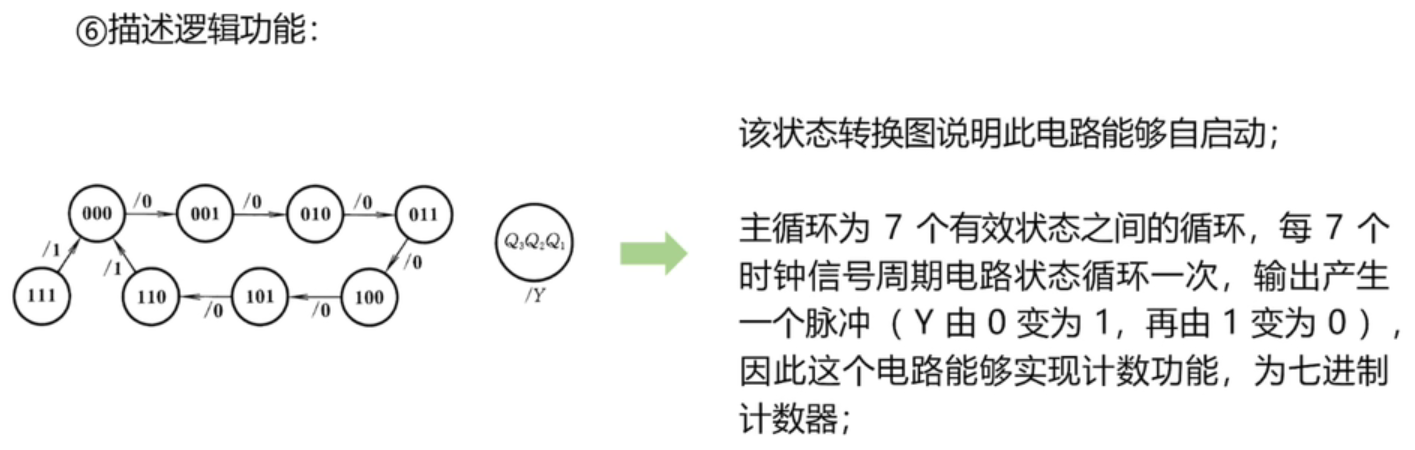

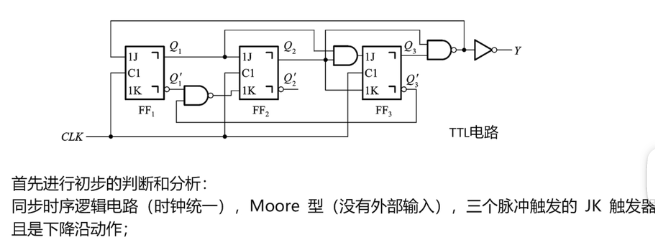

例题分析
- 同步时序逻辑电路（CLK统一）
常用的时序逻辑电路模块
- 时序逻辑电路模块的功能表中要注意的：
- 每个输入信号的意义
- 输入信号是否同步（即是否需要与时钟配合）
寄存器与移位寄存器
计数器
二进制计数器
- 同步二进制计数器
- 异步二进制计数器
十进制计数器
- 同步十进制计数器
- 异步十进制计数器
任意进制计数器（*考点）
已有N进制计数器，需要得到M进制计数器
-
M<N
-
M>N
- 2片同步十进制计数器74160——百进制计数器
- 2片同步十进制计数器74160——二十九进制计数器
