概述

一、如何降低主射频和WIFI的互干扰

在现在的手机应用中，通常都会存在4G和WIFI同时开启的情况。

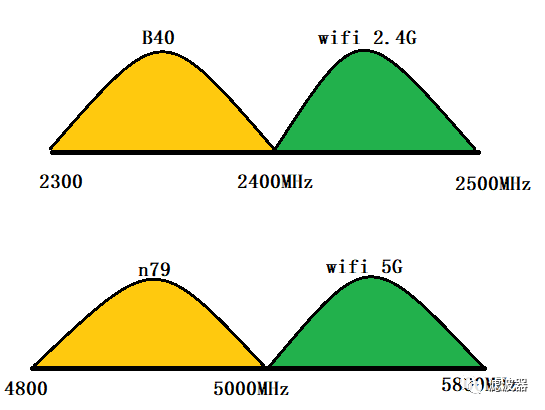

而4G的B40(2300MHz~2400MHz)和B7(2500MHz~2600MHz)和2.4G WIFI 的频段完全挨在一起。这就造成，当4G和WIFI共同开启时，双方的发射杂散信号都会落在对方的工作频段内，从而造成干扰。共存干扰测试并没有写在3GPP协议中，但是通常各大运营商的入网测试都对此项有具体的要求。

而5G的n79(4800M-5000MHz)和wifi 5GHz的频谱也是接近的，两者如何共存都会是个问题。

如何降低共存干扰呢？两个方式，从物理上来说，可以通过减小发射带外杂散的方式来提升性能，这一点其实很难做好，因为没有什么滤波器可以做到带外马上就能很好的抑制掉；当前通用的做法是，在软件上通过时分的方式，分别打开4G/5G和WIFI，来避免共存干扰的发生。

二、6年射频工程师经验分享：有了这3项基本功就算入门？

很多业内同学认为搞射频的都很牛，其实怎么说呢？我感觉每个射频高手都是从泥潭中爬出来的，你感觉成天穿着一件白衬衫、小西服的某某某，本屌认为都是把握方向的专家，也就是把握把握方向而已，很难有扎实的东西，在一个做实业的企业里，可以说如果你还没到35岁,成天把自己弄得跟小资一样的同学，这个绝对不是一个好的射频工程师，为什么呢？自己去想想吧。

其实一个RF工程师的工作内容主要有以下几点：

1、负责射频相关设计方案的可行性分析和实施；

2、制定和建立开发流程。完成相应产品相关文挡(如原理图、PCB 板和BOM 表和测试分析报告等)的拟制及评审；

3、射频器件的新供应商、新元器件的评估；

4、和结构生产等部门密切协作，保证整个产品的相关目标按期实现；

5、项目量产后支持和维护生产线，解决与射频部分相关的问题；

6、为其他部门提供所需要的射频技术支持。

今天和大家在这里聊聊对射频的一些浅显的理解，我不是前辈，今天在这里胡扯的都是自己理解的浅显的所谓道理，肯定有很多都是不对的，同行们如果看到了，喜欢的就当是给大家打打牙祭。干射频工作已经整整六年了，所谓的老油条的，今天饭后也来聊聊自己的一点心得。

一、射频工程师的必备素质

1、英语。基本所有的射频器件都是国外的。

2、理论功底。从低频到高频，到电磁场，到通信系统，这些理论知识都要有。

3、大量的实际经验，包括：

(1)对器件的熟悉程度；

(2)实际电路调试能力；

(3)对仪器的熟悉程度；

(4)对各种指标例如gsm或者wcdma等等和产品性能的理解程度。

某公司射频芯片设计工程师任职资格：

1.微电子学、集成电路和微波工程相关专业硕士及以上学历；2.熟练设计PLL及相关模块，如VCO、Divider、PFD、Charge Pump、Loop Filter、SDM等。

3.熟悉小数分频PLL的系统Matlab建模及PLL各项参数计算，并在电路优化方面具有丰富经验；

4.掌握小数分频PLL电路测试验证方法；

5.熟练使用Cadence SpectreSpectreRF，Calibre，Matlab，ADS等EDA工具；

6.有成功的小数分频PLL设计开发经历和量产经验；

二、RF工程师基本功

谈基本功，我们在大学学习中，自认为有百分之九十的专业课都在往后工作中很难用到，如果哪位大仙用到了半分之五十，本人认为这位已经定型了，我们也就可以用“也就这样了”来定位这位仁兄。

本人也非射频科班出身，大概掐指算了下，其实真正涉及到射频专业的大学，在国内确实不多，尤其是现在我们从事的终端射频开发工作，射频专业不想其它专业，例如计算机、软件、通信等，都是可以根据理论及数学模型去实现的。射频专业的理论有很多也是可以根据数学模型实现，但是如果一到真正的实践工程中，真实情况和理论的千差万别，终端射频更甚。

其实我认为射频基本的东西就有这几样：焊接，史密斯，避雷针。

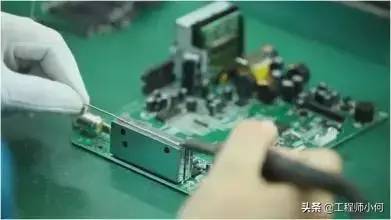

1、焊接

终端射频的第一节课基本功就是练习焊接，焊接技术没有好坏，只有好和更好，就想微雕一样，坏了就是你不行，光有技术只能说明是个匠，有技术还有思想的才能成就为大师。怎么去做一个射频工程师中的焊接大牛呢？说实话，没有捷径，就是苦练，我敢给你保证。真的没什么技术含量，但是我告诉你，如果你是个射频工程师，射频技术一般，但是你焊接很牛逼，至少有三分之一的射频工程师会将你称为大牛的。

用焊接的方法制造产品，即有它的优异性，同时也存在着弊端。比如各种焊接缺陷，裂纹，气孔，夹渣等，影响着产品的寿命；焊接应力，影响着产品尺寸的稳定性；焊接变形影响着产品的尺寸及形位偏差等。

焊接和各种焊接质量问题，如影随形，时而大，时而小。但是，正午的阳光下，影子会小到脚下。焊接产品，又怎样能做到把各种不良减少到最低？所有的熟悉此行业的人都会说,找焊接工艺呀！由此可见焊接工艺有多么重要！

焊接工艺，顾名思义就是用科学的焊接方法，适宜的焊接参数，合理的工装设备，满足操作技能要求的焊工等多方面的组合，来完成焊接过程。

2、史密斯

史密斯同学发明了史密斯图，记着以前来过的一个叫理查德的人说里面有个嘛嘛东东是他发现的，然后我们就开玩笑将这个图叫成理查德圆图，这仅仅是个玩笑而已，对理查德老师没有半点污蔑之意。理查德老师确实讲课很有激情，也是有很多经验的，然而，就是感觉赶不上时代了，在2010年给我司做讲座的时候，问大家“你们有没有听过BGA封装啊？”然后给大家大讲一通，我等几个屌丝就嘿嘿了，理查德老师太小瞧我等搭积木的屌丝了，问世间各个大拿们，我等我辈都乃井底蟾蜍也！

3、避雷针

通信设备的防雷措施

一般来说，建筑物的避免雷击的途径大致有四条：

1)疏导，即将雷云中的电荷疏导之大地，从而避免直接雷击或感应雷击电流流经被保护的建筑物或设备，使这些建筑物或设备免受雷击。

2)隔离，即将雷电信号和被保护物隔离开来从而避免雷击。

3)等位，即将铁塔地、工作地、建筑物的公共地等至于同一电位。

4)消散，即释放出异性电荷和雷云中的电荷进行中和，从而阻止雷电的形成。根据以上的四种避雷途径，具体到一个无线电通信工程的防雷设计来说，其主要的防雷措施有以下几种方法。当然了，你在做我们这行，具备焊接、史密斯图、避雷针这些基本功是远远不够的，可以说还没有入门。

三、RF工程师的超能力

其实做RF工程师，我们必须具备一个强大的超能力-加班。本行业的都深有体会，如果没有把时间熬够，根本就不会成为一个优秀的砖家。

马克思教导我们，资本家压榨了我们的剩余价值，但是我们没有价值，我们有的是身体力行，我们有年轻的躯体，有旺盛的精力，有始终用不完的对射频事业的追求。我们才不会去想：哪里会有时间让阁下去爬山，逛公园，转超市。因为我们有的是精神食粮，所有邪恶都无法让我们放弃自己的事业。

所以说到这里，我们就应该想到自己呆过的企业给自己提供的很好学习平台，让我等有机会去了解这个专业，去深入，去成长，去做一个所谓的砖家了。具体就是：做射频，我们要团结周围所有可以团结的人，去团结射频人，因为老同事把你带进门，同辈人给你了讨论的机会，后辈替你做了很多繁琐的工作，他们都是你成长的直接的因素。

不会焊接0201封装的不要说自己是做射频的，或许几年后再更新成01005；不会做PCB的不要说自己是做硬件的，更不要说自己是做射频的；不加班50%以上的不要说自己是做射频的；做完一个项目没有遇到什么大问题的不要说自己是做射频的，因为如果做完一个项目没有遇到问题，只能说明阁下仅仅走马观花了，没有成长。

四、干大事要靠信仰

射频这东西真的不是我们想的那么简单，真的是一个庞大的学科系，不仅仅是一个学科或者一个专业而已。要想在这行里面吃到肉，需要对射频有信仰，如果不能在里面坚定信念，日积跬步是不能成为一名有实力的射频工程师的。

举个例子，射频分为：射频收发信机、射频前端、天线，当然这里仅仅讨论了一个终端的射频。射频收发信机里边有发射通路，接收通路。发射通路又有变频器、本振、鉴频鉴相、数字滤波器、驱动放大器等等；接收通路也包括LNA、滤波器，变频器等等；这说起来简单，真的想做一个高性能的、能正常工作的射频收发信机那真的比登天还难。
