概述

引言

记录一些我自己刷的 IC行业招聘真题，不是每题记录，只记录一些值得记录的，写下自己的看法。主要是一些数字IC行业题目，偏前端。

1、有一个逐次逼近型 8位A/D 转换器，若时钟频率为250KHz，完成一次转换需要多长时间？

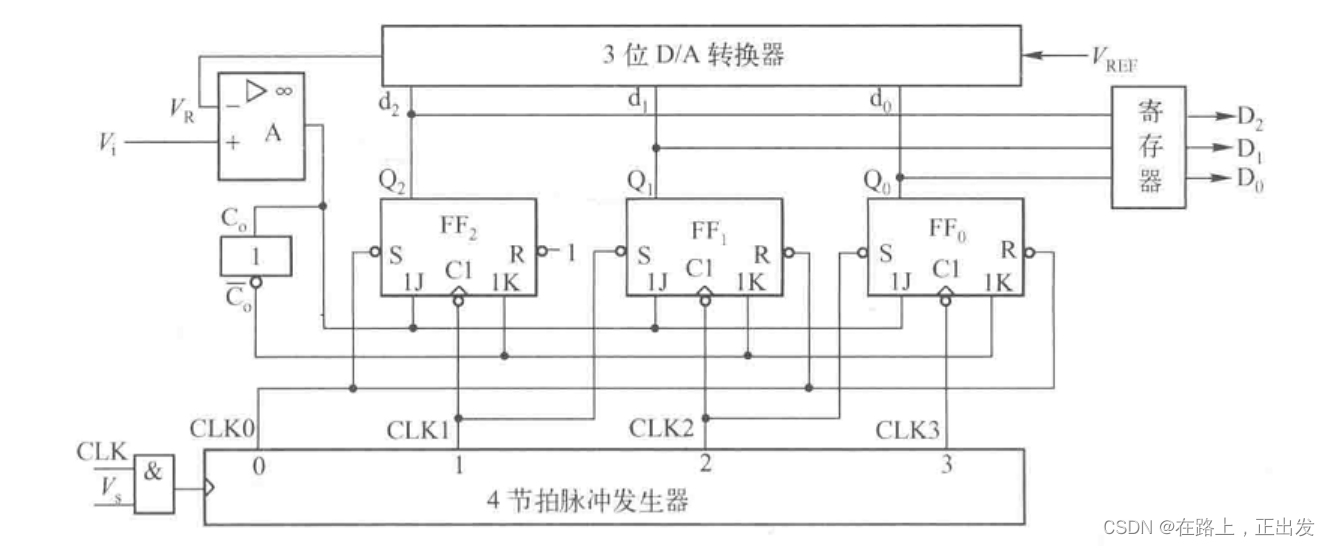

逐次逼近型 A/D转换器的工作原理类似于用砝码称重，一个时钟周期操作一次确定一个比特，所以至少需要8个时钟周期才能完成A/D量化，但是芯片实际工作还需要额外的两个时钟来完成数据清除和输出。因此对于时钟频率为 f_clk Hz 的 n 位逐次逼近型A/D芯片，完成一次转换的时间为

T = （n+2）/ f_clk

注：也有一些计算公式给的是（n+1） / f_clk。

2、如下运放应用电路，请写出直流传输函数：

我的题解如下，主要运用了放大器的虚短虚断：

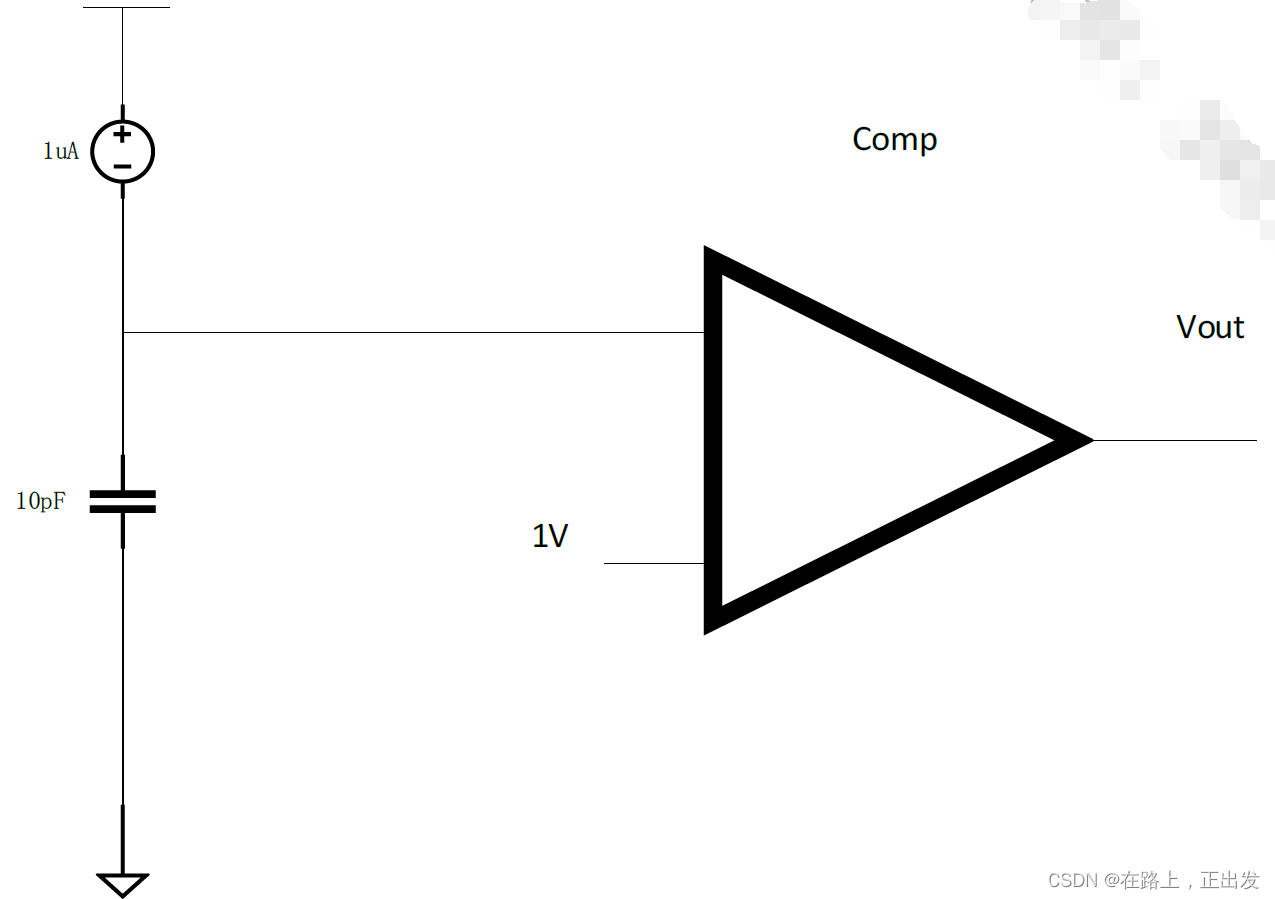

3、如下电容初始电压为0V，请根据图中参数计算出，电容充电到比较器翻转的时间：

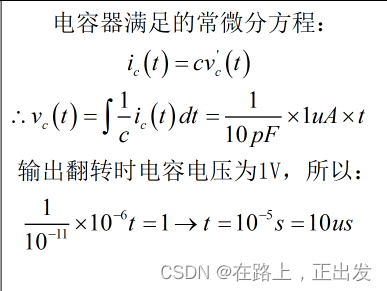

我的题解如下，主要用到了电容充电的微分方程。

4、移位寄存器由8级触发器组成，用它构成的扭环计数器具有【】种有效状态;用它构成的环计数器具有【】种有效状态;构成线性反馈移位寄存器具有【】种有效状态。

【解析】假定触发器的级数为n，那么扭环计数器的状态数为2n，环形计数器的状态数为n，线性反馈移位寄存器的状态数为2^n-1。

5、TTL门电路组成的JK触发器，时钟端接5KHz脉冲，J与K悬空，则输出Q的频率为 2.5kHz

第一：TTL门输入引脚悬空，相当于高电平输入。

第二：JK触发器的表达式：Qn+1 = JQn* + K*Qn。（A* 表示 A非逻辑）

第三：Qn+1 = Qn*，输出二分频。

6、满足换路定则的前提下：

电感电压可以跳变（突变），但是电流不能跳变；

电容电流可以跳变（突变），但是电压不能跳变；

7、已知某种计数制中有算术运算41/3=13成立，则该算数运算中操作数的基数是（)

【解析】8。设基数为x，则有(41)x=4x+1，(3)x=3，(13)Xx+3。因此，4x+1=3(x+3)，故x=8。

8、下列Verilog 代码执行后，a=() , b= () , c= ( ) 。
initial begin
a=0;b=1; c =2 ;
a = b+c;
b <= a+c ;
c = a +b ;
end

a=3, b= 5,c=4。
说明： = 是阻塞赋值，立即进行赋值； <= 是非阻塞赋值，先计算右侧表达式，而后完成赋值。

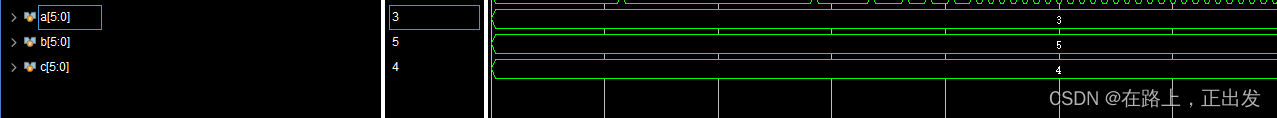

利用Vivado仿真验证的结果如下：

仿真代码（部分）：
reg [5:0]a,b,c;
initial
begin
a=0;b=1;c=2;
a=b+c;
b<=a+c;
c=a+b;
end
