matlab使时间数值化,matlab处理时间数据绘图有哪些常用方式？

最近一段时间，工作上花了不少时间用matlab处理时间数据，数据庞大不说，复杂度也高，各种推算和统计所以今天我打算总结一下，平时我在用matlab处理时间数据绘图时常用的几个小技巧

直接绘制图像

函数介绍

datenum

datenum: 将日期和时间转化为日期序列值，即把日期转化成普通实数

1·% 常用形式：DateNumber = datenum(DateString) 将表示日期和时间的文本转换为日期序列值

2·%           DateNumber = datenum(DateString,formatIn) 使用 formatIn 解析 DateString 所表示的日期和时间

3·%%%%% 举例:

4·datenumber1=datenum('2020,9,7')

5·

6·datestring='24-Oct-2003 12:45:07';

7·formatin='dd-mmm-yyyy HH:MM:SS';

8·datenumber2=datenum(datestring,formatin)

9·% 输出：

10·% datenumber1 =

11·%       738041

12·% datenumber2 =

13·%    7.3188e+05

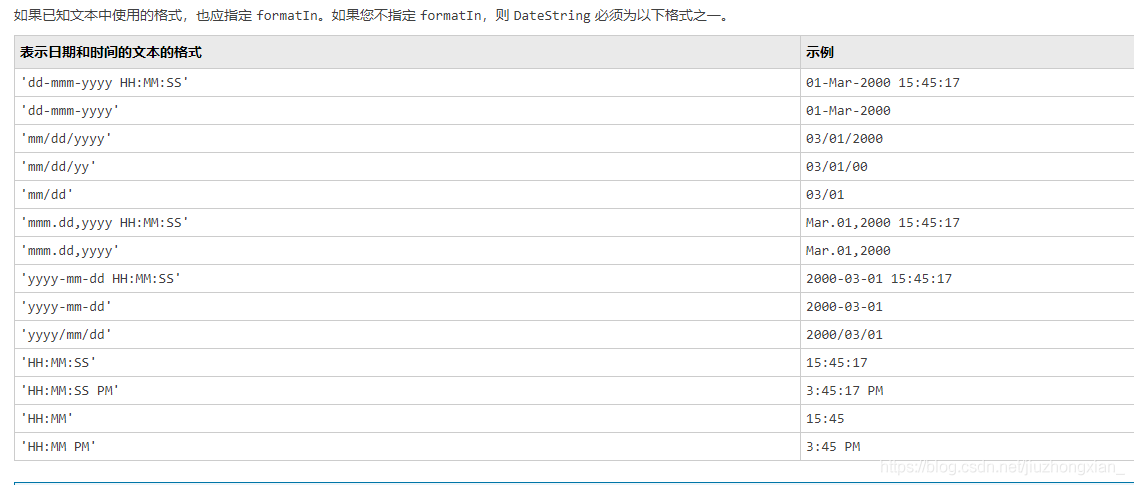

常用格式:

dateaxis

dateaxis:将序列日期轴标签转换为日历日期轴标签

1·%常用形式:dateaxis(Tickaxis，DateForm)

2·% Tickaxis:坐标轴

3·% DateForm:要使用的日期格式

4·% 不方便单独举例,后面一起举例

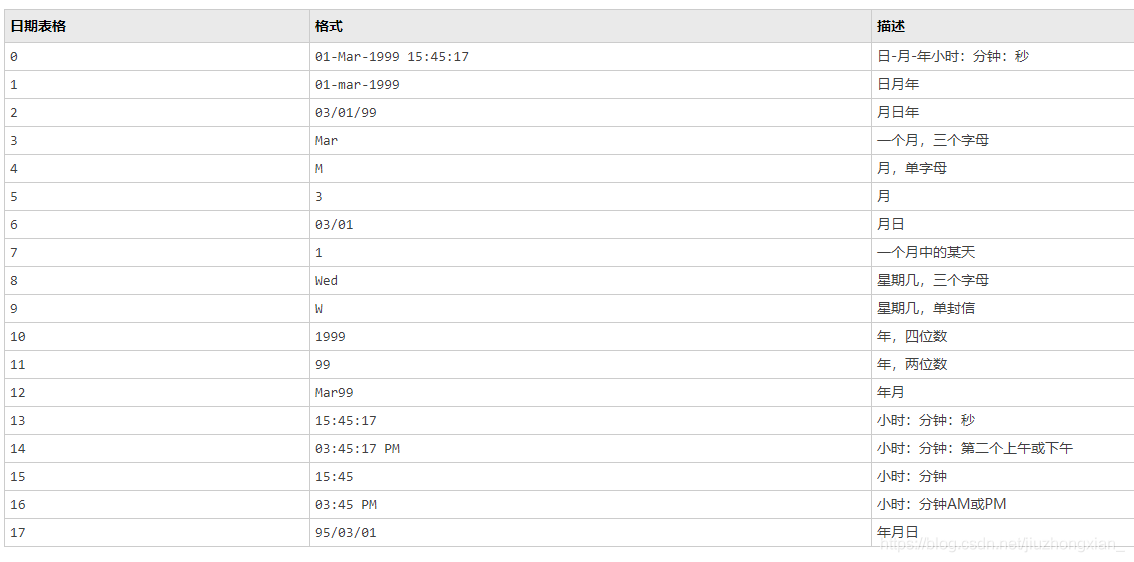

日期格式对应表:

举例一

绘制横坐标为年月日的数据图,时间为2018.1.1到2019.1.1，以一天为时间间隔

1·x=linspace(datenum(2018,1,1),datenum(2019,1,1),365);%把时间以数值形式分成365份

2·y=rand(1,365);

3·plot(x,y);

4·dateaxis('x',17);%转化横坐标为相应的日期格式

5·xlabel('时间');

6·ylabel('数据');

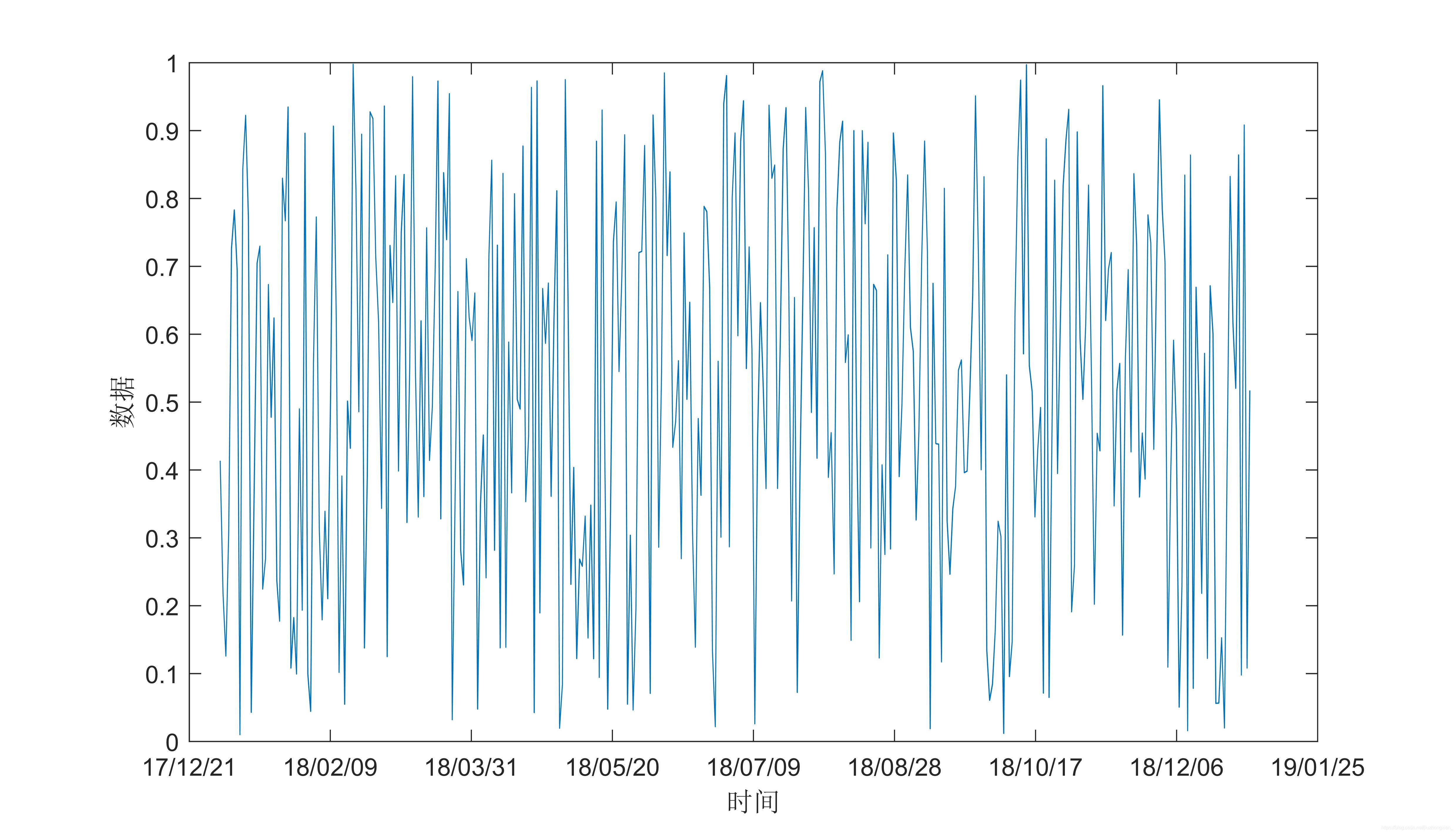

结果展示:

举例二

绘制横坐标为时分的数据图,时间为6:30到9:30,以15min为时间间隔

1·x=linspace(datenum('6:30','HH:MM'),datenum('9:30','HH:MM'),12);% 时间分成12份，使得时间间隔为15min

2·y=rand(1,12);

3·plot(x,y,'-o');

4·xlabel('时间');

5·ylabel('数据');

6·dateaxis('x',15);

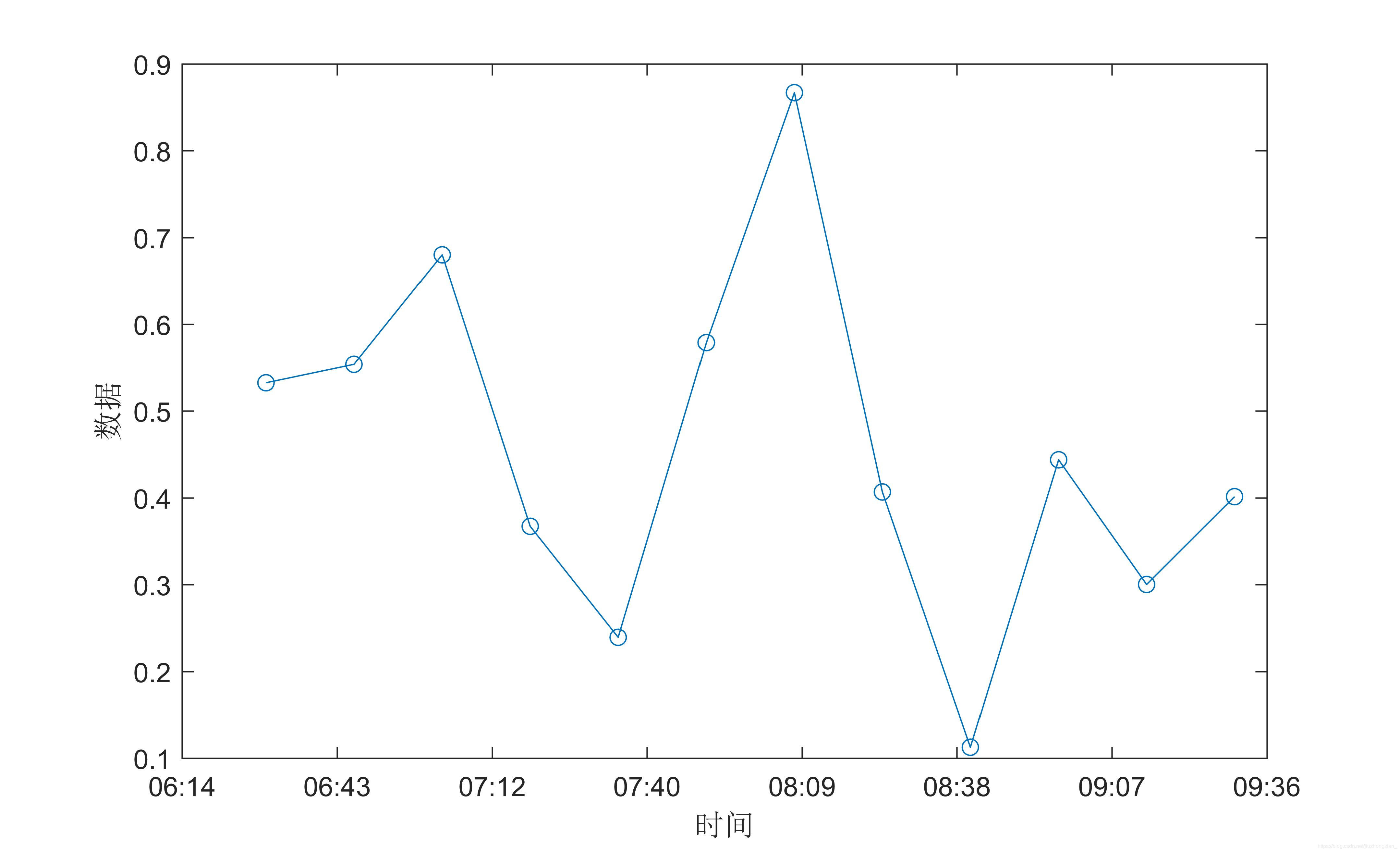

结果展示:

读取表格时间数据绘图

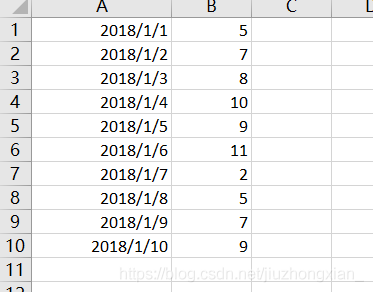

date.xlsx表格截图:

代码部分:

1·[date,txt]=xlsread('date.xlsx');%date为数据部分,txt为日期部分

2·for i=1:length(txt)

3·     x(i)=datenum(txt{i});%txt{i},把txt中的cell类型转化为string类型

4·end

5·plot(x,date);

6·dateaxis('x',17);

7·xlabel('时间');

8·ylabel('数据');

运行结果:
