保存Simulink仿真模型为图片或者PDF的方法

simulink模型创建好，仿真结束后需要把模型导出为图片或者pdf方便讲解分享，故需要分享一下把Simulink仿真模型保存为图片或者PDF的方法。

1、截图

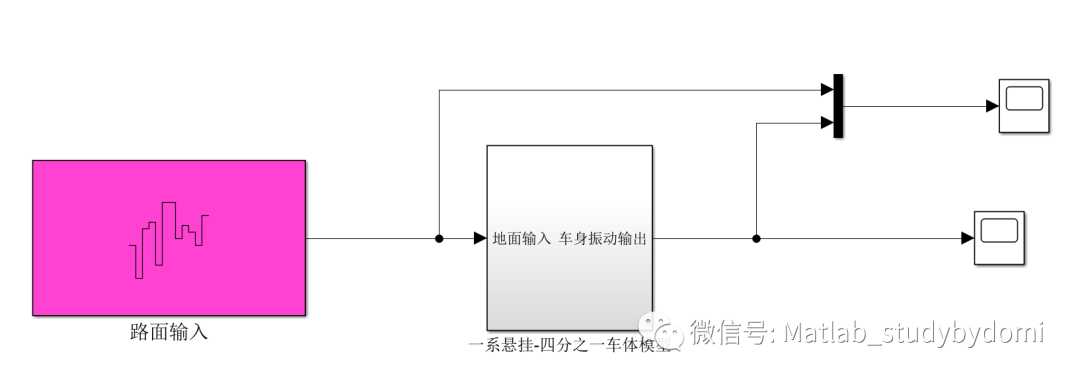

最简单的方法是使用截屏工具，直接将仿真模型截屏为图片。常规的电脑截图工具或者qq、微信自带的截图，比如微信Alt+A，QQ快捷键为Ctrl+Alt+A即可选择要截屏的区域之后复制到文档中即可

2、print pdf

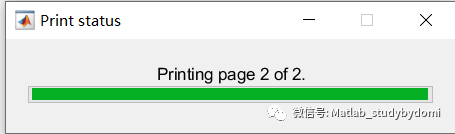

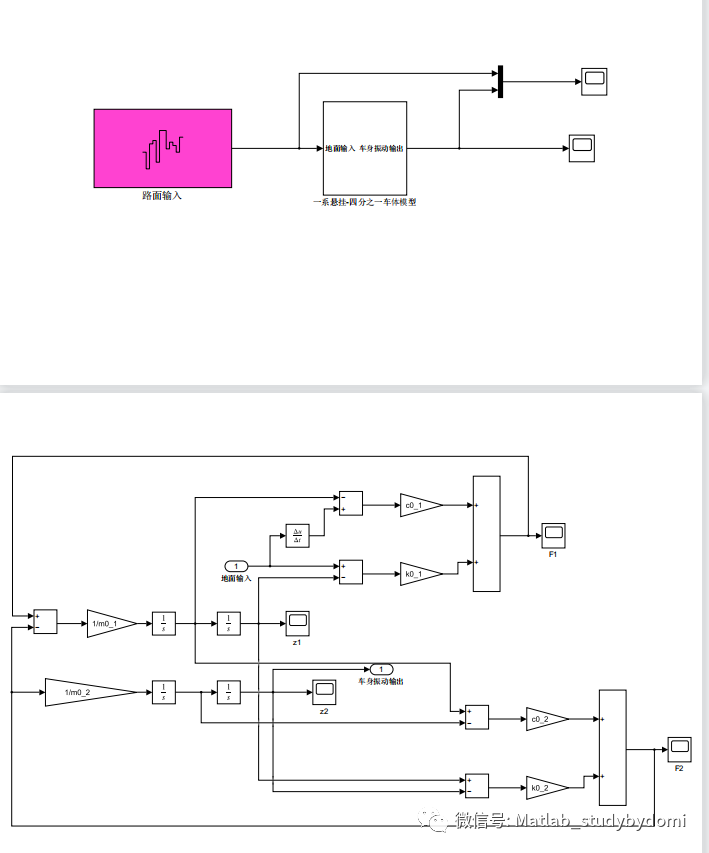

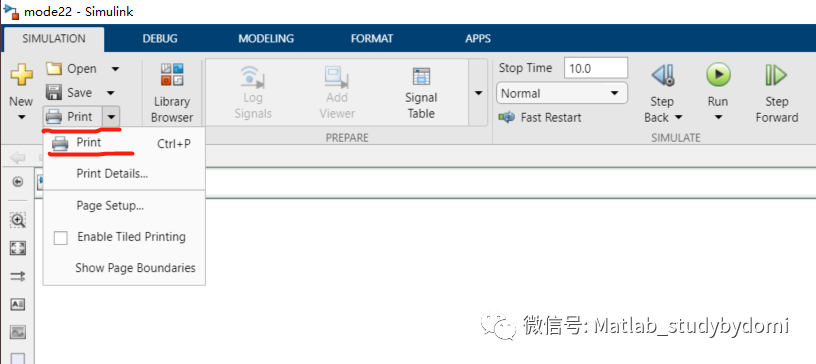

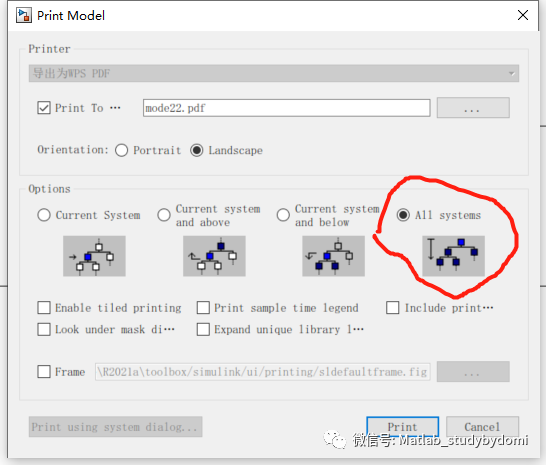

可以使用Simulink自带的打印功能将其输出为PDF形式。具体步骤如下：在仿真模型的菜单栏SIMULATION中选择Print，后选择Print to之后再选择ALL print后点击打印即可。也可使用快捷键Ctrl+P直接打印，默认生成和模型文件同名的pdf文件，保存的pdf清晰度不错，pdf方法可以把子模块的内容也一起导出，比较方便

3、simulink截图工具

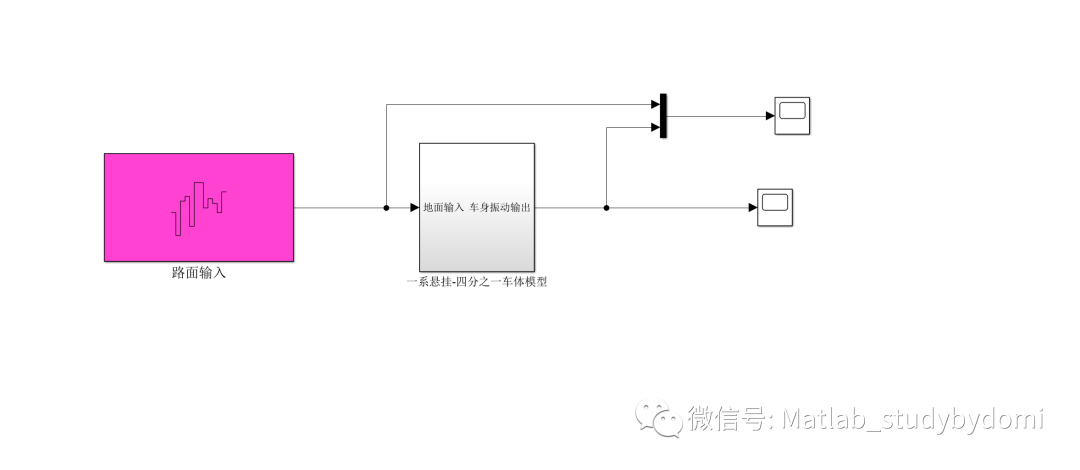

使用Simlink自带的类似截屏的工具，具体在format下有一个Screenshot，选择send bitmap to clipboard，之后在文档中复制进去即可，

注：这种方式下图片清晰度较低。

4、saveas命令

使用命令行直接保存为相应的格式，用于保存figure或者simulink框图。

saveas(h,'filename.ext')%直接将句柄h所表示的对象保存到filename.ext文件中saveas(h,'filename','format')%将句柄h所表示的对象以format的格式保存到名为filename的文件中

>> h=get_param(gcs,'handle')
h =

1.0130e+03

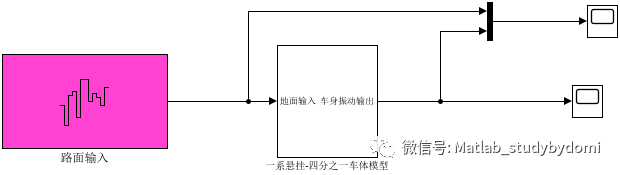

>> saveas(h,'model.png','png')

注；使用这种方法需要首先将模型打开才可以，不然会报错。这种方式下选择png或bmp格式的清晰度较其他方法更高。

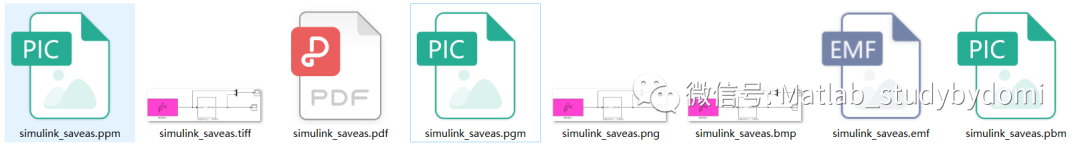

同时保存多个格式

formats = {'bmp','emf','pbm','pdf','pgm','png','ppm','tiff'};name = 'simulink_saveas';for ii = 1:length(formats)
saveas(get_param(gcs, 'handle'),name, formats{ii});end

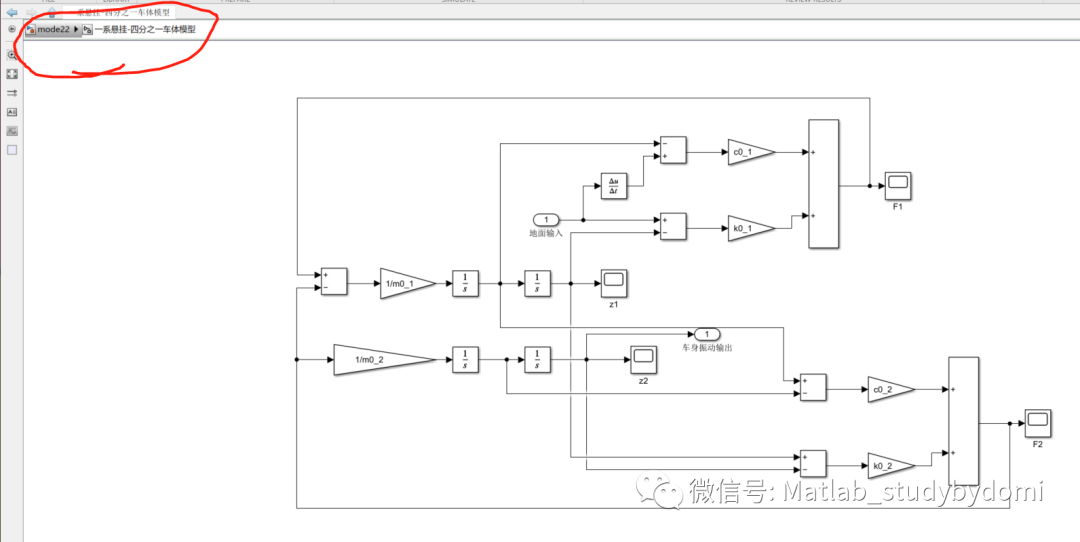

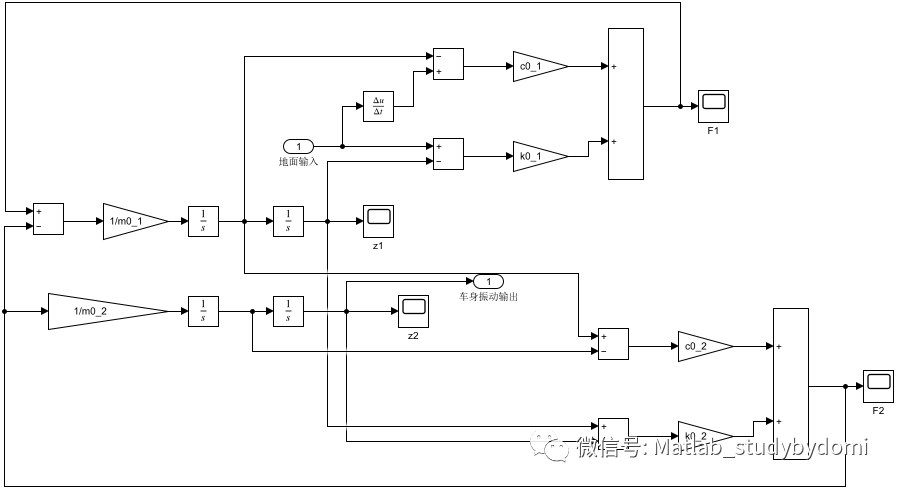

如果是子模块，注意要选中到子模块里面，然后执行上面的命令
