一、基本概念

        PSK：相移键控(Phase Shift Keying)，是一种用载波相位表示输入信号信息的调制技术。

        BPSK：二进制相位调制，码元为“1”时，调制后载波与未调载波同相；码元为“0”时，调制后载波与未调载波反相。

        QPSK：全称正交相移键控(Quadrature Phase Shift Keying)，又称四进制相位调制。

        相位调制：通过改变载波信号的相位，使其传输数字信号(0 和 1)。

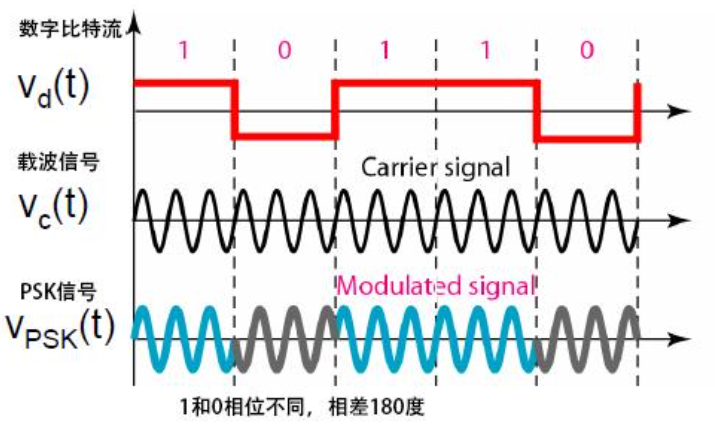

         如图所示，给定一个载波信号，如果数字信号是 ‘1’，那么载波初始相位不变；如果数字信号是 ‘0’，那么初始相位差180°。这就是BPSK(二进制相位调制)，也就是用 2 个相位表示 0 和 1。

二、QPSK调制解调器

         在PSK调制方式中，QPSK是目前最常用的一种卫星数字信号调制方式。

        优点：频谱利用率高、传输速率快、抗干扰能力强、频谱特性好等。

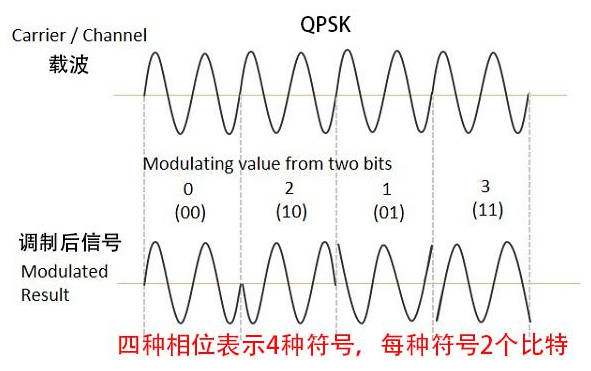

        在前面我们介绍了BPSK，它是用两个相位(0° 和 180°)来表示 0、1，而QPSK，我们可以将其看作是两个独立的BPSK，它是用四个相位(45°、135°、225°、315° )来表示数字信号(00、01、11、10)。

        QPSK信号的载波信号有 4 个离散相位状态，每个载波相位可以携带 2 bit 数字信息。

        所以，QPSK数据调制就是把 2 个连续的二进制比特映射成一个复数值的数据符号。我们也可以用星座图来表示这种相位关系，如下图所示。

这里我们用了四个点，根据这个原理，还可以8个点、16个点...，对应8进制调制、16进制调制...

        这里我们只简单介绍了QSPK的一些基本概念，作者水平有限，有错误的地方还请大家多多指出~
