BPSK调制解调的matlab设计和FPGA实现之matlab设计

调制解调是通信相关的基础内容，很多通信相关的学习者都或多或少的了解相关的过程和基础原理，本文更重要的是偏向于应用的环节，更多的是讲述在实现的过程中所遇见的问题和一些感悟，希望能和大家一起交流探讨一下相关知识和更好的相关知识。

首先我们的整个过程包括matlab设计，FPGA前仿真两个部分。本部分主要是使用matlab进行设计相关的内容，重点在原理和设计思路，以及相关的matlab仿真程序，希望大家能有所收获。

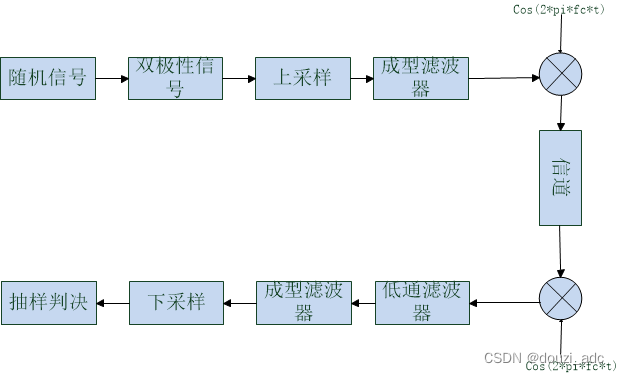

整体的bpsk框图如下

 具体的原理可以去参考其他博主的相关讲解，本文就不详细的展开讲述。

我们将调制部分生成的bpsk信号作为激励信号作为解调器部分的信号，然后将解调器部分功能在FPGA中实现，通过仿真的方式实现功能的验证。这里面就涉及到相关工具之间数据的交互的问题。我们整个的设计里面最重要的部分就是怎么将有些数据导出到其他软件里面使用，比如我们matlab里面的调制后的BPSK信号，FIR滤波器的系数导出运用到我们的FPGA涉及里面，下面是实例化的代码

%将生成的bpsk数据以二进制补码格式写入txt文件中
fid=fopen('****.txt','w');%*代表位置
Q_s = **;                     %从matlab转出的数据
for i=1:length(Q_s)
    B_s=dec2bin(Q_s(i)+(Q_s(i)<0)*2^N,N);
    for j=1:N
        if B_s(j)=='1'
            tb=1;
        else
            tb=0;
        end
        fprintf(fid,'%d',tb);
    end
    fprintf(fid,'rn');
end
fprintf(fid,';');
fclose(fid);

从matlab转出的数据需要先经过归一化和bit位量化的过程，最后从这里转换为补码的形式。上面部分可以将我们的bpsk转换为二进制的补码形式，通过解调器的数据输入接口皆可以进行相关的操作，需要注意的是，这个数据是一个二进制的singed数据，FPGA端口同样需要注意这个。

具体的matlab完整代码放在下面的链接中，有需要可以自取

matlab的bpsk调制解调设计-嵌入式文档类资源-CSDN下载
