AGC是一个闭环控制系统，根据输入信号的大小，调整信号放大幅度，使得输出信号幅度尽量的大，但不超过ADC最大允许值，也就是使得信号动态范围最大，以此减少系统本身固有噪声的影响，从而提高输出信噪比。

系统的本身固有噪声有低噪声放大器，可变增益放大器的本底噪声，ADC的量化噪声等。

AGC正是通过调整各放大器的增益来工作的。

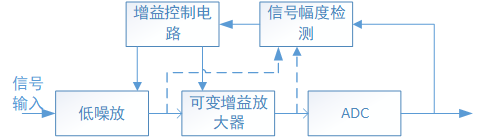

为了使得信号幅度达到最大而不过大。需要检测信号幅度，因此需要信号幅度检测电路。一个完整的AGC电路结构如下：

信号幅度检测电路的信号来源比较灵活，不同的来源会影响信号幅度检测的精度以及AGC环路的响应时间。ADC输出具有最高的检测精度，但是响应时间最长。

增益控制电路可以具有不同的增益控制精度以及增益分配分案。低噪放的增益一般较低，不过具有最佳的系数。可变增益放大器的增益配置灵活，幅度大，利于AGC电路的收敛。

为加快收敛，应首先大幅度的进行增益调整，也就是可变增益放大器优先调整；在收敛要求不高，比如信号比较稳定的情况下，可以最佳的信噪比为优先目标，所以应该优先调整低噪声放大器。
