EC03-DNC4G通信模块的使用

模块使用

说明

• 基于串口AT指令的开发方式
• 有两种工作模式，默认是透传模式，通过其他方式进入AT指令模式，后续有说明

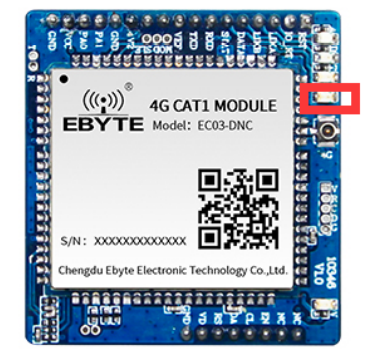

• 注意插卡不要出错，下图红色位置为SIM卡状态灯，亮才是正常


公网IP的服务器地址

借助花生壳软件

1. 注册花生壳账号
2. 下载花生壳软件

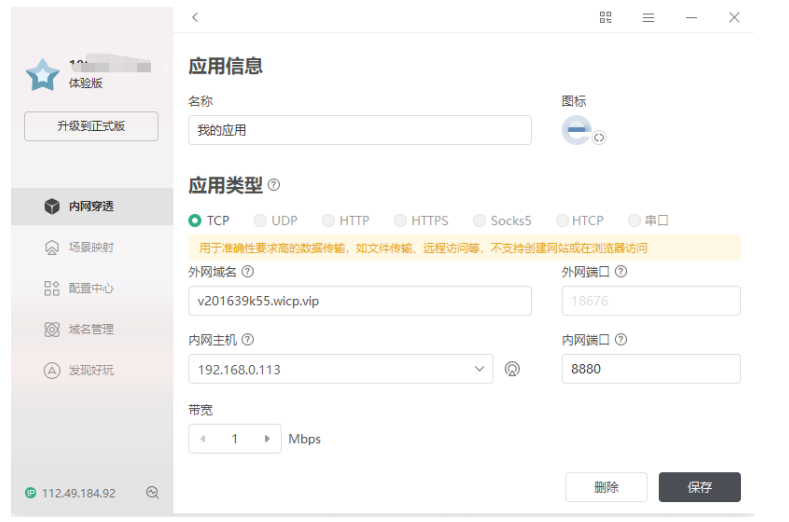

3. 设置一个TCP服务器

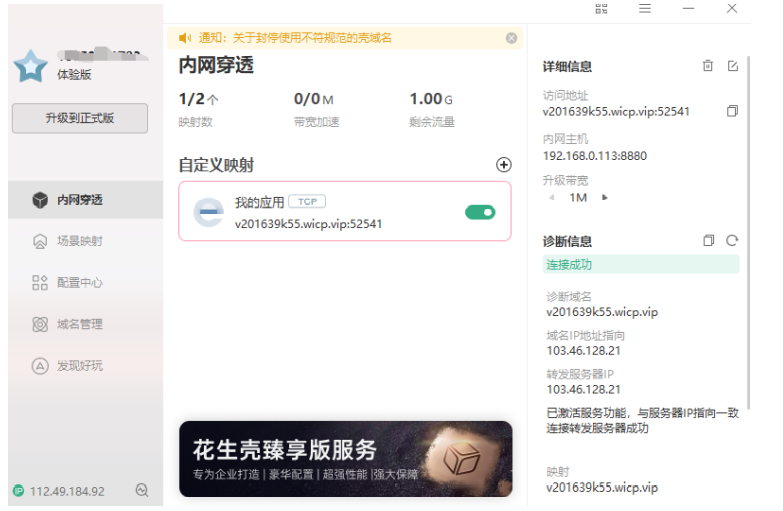

4. 内网穿透

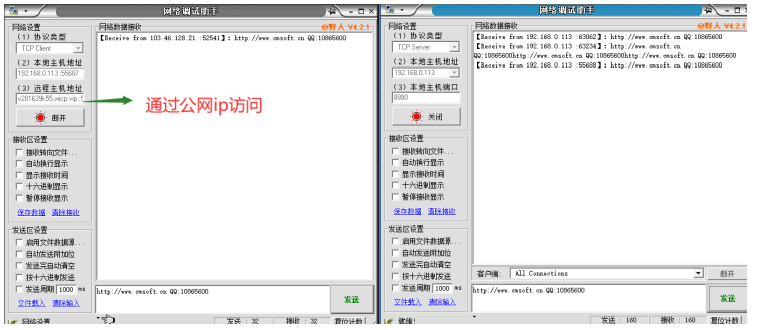

5. 测试

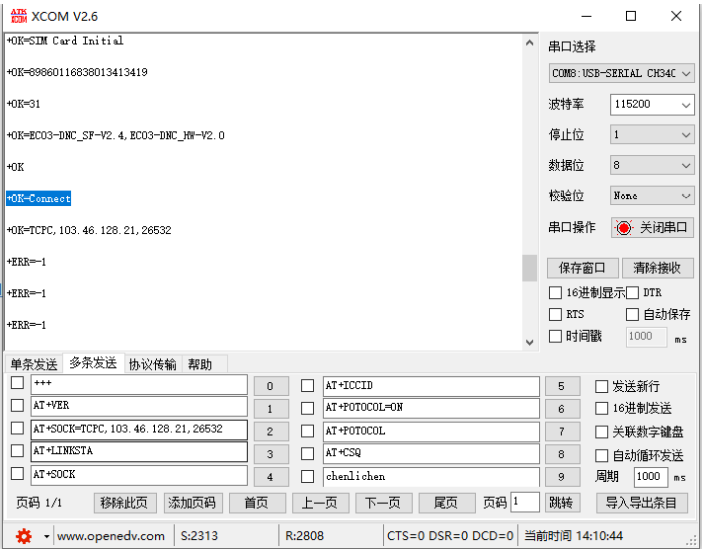

AT指令控制模块联网

在测试之前，将电源、天线、SIM 卡、串口线等硬件连接好。

1. 打开串口连接4G模块，串口出产默认波特率是115200，可以自行根据用户手册修改
2. 进入AT指令模式，在串口助手内发送+++（不要勾选发送新行），必须在发送+++指令 3s 内发送其他任意 AT 指令，比如AT+CPIN
3. 观察SIM卡灯是否亮起，AT+ICCID获得SIM卡信息，确认SIM卡安装完好 返回数据:+OK=89860116838013413419
   检查信号是否正常，通过AT+CSQ指令检查信号值，建议插入信号天线，返回数据：+OK=31
4. AT+SOCK=TCPC,103.46.128.21,52541 连接socket服务器，
   103.46.128.21是公网IP地址，通过花生壳获得，26532是端口号，参数之间逗号隔开
5. AT+LINKSTA查看连接状态，如果第四步没有问题，此时串口返回+OK=Connect

   使用
   重启后，模块自动进入透传模式，直接可以和服务器进行通信
   踩坑
6. SIM卡方向装反了
7. 进入AT指令，认真操作哦
8. AT+SOCK=TCPC,103.46.128.21,26532是正确连接socket服务器的方式，官方给的文档有错误引导

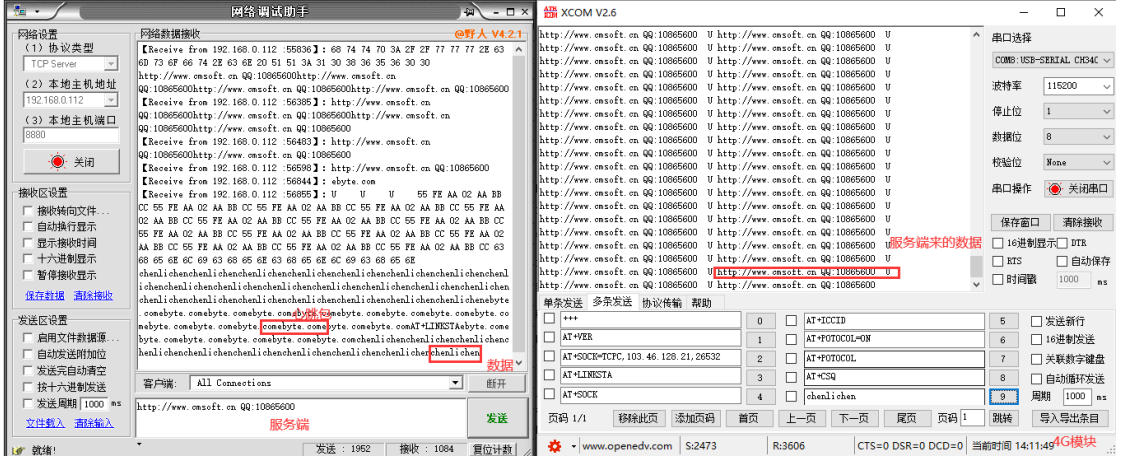

   有效使用的样子


代码实现

//51单片机通过4g模块连接网络，收到数据包op开灯，收到数据包cl关灯
#include "reg52.h"
#include "intrins.h"
#include <string.h>
#define SIZE 12
sfr AUXR = 0x8E;
sbit D5 = P3^7;
char cmd[SIZE];
void UartInit(void) //9600bps@11.0592MHz
{
AUXR = 0x01;
SCON = 0x50; //配置串口工作方式1，REN使能接收
TMOD &= 0xF0;
TMOD |= 0x20;//定时器1工作方式位8位自动重装
TH1 = 0xFD;
TL1 = 0xFD;//9600波特率的初值
TR1 = 1;//启动定时器
EA = 1;//开启总中断
ES = 1;//开启串口中断
}
void Delay1000ms() //@11.0592MHz
{
unsigned char i, j, k;
_nop_();
i = 8;
j = 1;
k = 243;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
void sendByte(char data_msg)
{
SBUF = data_msg;
while(!TI);
TI = 0;
}
void sendString(char* str)
{
while( *str != ''){
sendByte(*str);
str++;
}
}
void main()
{
D5 = 1;
//配置C51串口的通信方式
UartInit();
while(1){
Delay1000ms();
//往发送缓冲区写入数据，就完成数据的发送
//sendString("chenlichen shuairn");
}
}
void Uart_Handler() interrupt 4
{
static int i = 0;//静态变量，被初始化一次
char tmp;
if(RI)//中断处理函数中，对于接收中断的响应
{
RI = 0;//清除接收中断标志位
tmp = SBUF;
if(tmp == ':'){
i = 0;
}
cmd[i++] = tmp;
if(cmd[0]== ':' && cmd[1] == 'o' && cmd[2]=='p'){
D5 = 0;//点亮D5
i = 0;
memset(cmd,'',SIZE);
}
if(cmd[0]== ':' && cmd[1] == 'c' && cmd[2]=='l'){
D5 = 1;//熄灭D5
i = 0;
memset(cmd,'',SIZE);
}
if(i == 12) i = 0;
}
if(TI);
}
