前言

M0E1系列模组，是基于ESP8266开发的WIFI模块。经过固件的不断迭代，目前已经演化出两个版本的标准固件，其中之一就是MQTT的透传固件。使用M0E1系列模块的MQTT透传固件，可以通过AT指令设置保存后实现开机MQTT数据的透传，可以方便的将数据直接发送到阿里云物联网套件、百度天工IOT HUB或者自己搭建的MQTT服务器上。
这篇文章可以快速引导你使用此模块连接到阿里云物联网套件。

注意：模块出厂默认波特率为57600，模块串口工作模式有两种，一是AT指令模块，二是透传模式，模块默认为透传模式。

具体步骤

进入AT指令模式

通过串口工具入模块输入+++(3个字节)，当模块输入a以后在3秒内往模块输入a(1个字节)，模块输出+ok，则表示模块则进入了AT指令模式。

配置相应的AT指令

注意：AT指令在输入时，必须结尾带回车换行，C语言中则为“rn”。

1.设置WIFI模块工作模式

2.设置连接路由器的账号和密码

3.设置物联网套件
从阿里云物联网套件获取Device Name，Product Key和Device Secret
假设我们这里Device Name为testdev001，Product Key为AJDZhrDkrub，Device Secret为qjLI2JZCTkPCt18vEYAf95rMclaYissb。

4.设置透传订阅号

注意：订阅号需要与阿里云物联网套件的后台相对应。

5.设置透传发布号

注意：发布号需要与阿里云物联网套件的后台相对应。

6.设置串口波特率

注意：串口设置完毕以后会回立刻生效，请使用新的波特率进行通信。

7.保存并重启

注意：至些模块每次重启，都会加载上面设置的参数。

简单测试

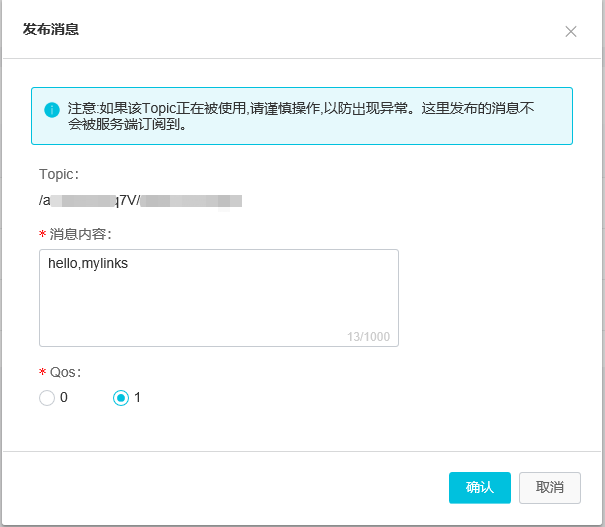

通过阿里云物联网套件往模块发送数据，找到之前模块设置的订阅号，发送数据，如下图：

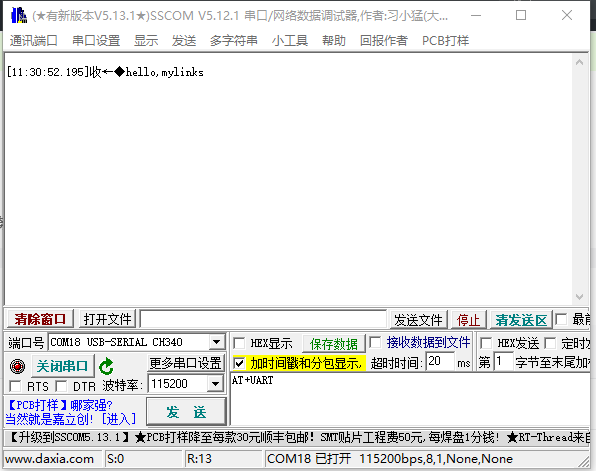

模块从串口工具输出：

阿里去物联网套件控制模块引脚功能

从030版本后，我们的模块增加了2个GPIO4和GPIO5引脚，可提供给用户进行远程控制，以方便用户的设计和后使用，两个引脚上电后初始化为低电平，具体步骤如下：
1.打开GPIO引脚的使能功能：

2.等待模块连接上阿里去服务器后，往模块订阅号发送数据：
{“mylinks4_gpio4”:“on”,“mylinks5_gpio5”:“off”}

注：此时GPIO4会变成高电平，GPIO5变成低电平，如果只需要对一个引脚操作，则只需要发送对应的json格式就可以了。on表示对应的引脚高电平，off表示对应的引脚低电平。

说明

如果遇到模组使用上的问题，可以进群号为519630819的QQ群进行交流。
相关产品，请关注：shop.mqlinks.com
