EC20模组使用MQTT库对接EMQX，基于STM32F407

121 阅读 0 评论 80 点赞

我是靠谱客的博主正直烧鹅，这篇文章主要介绍EC20模组使用MQTT库对接EMQX，基于STM32F407，现在分享给大家，希望可以做个参考。

一、说明

本lib库基于STM32F407编译，其他的cortexM4内核也支持，采用串口和EC20模组通信。

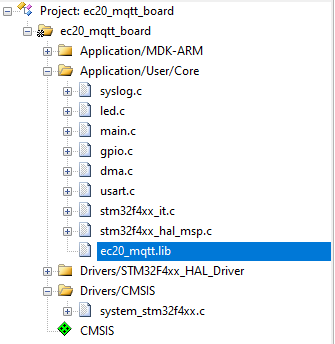

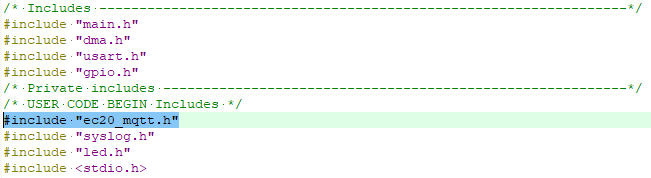

库包括两个文件：ec20_mqtt.h和ec20_mqtt.lib。使用时添加lib文件到工程中，头文件引用ec20_mqtt.h即可。

下载：https://gitee.com/eiri_jackmaster/ec20_mqtt_cm4-lib

二、功能

提供了创建mqtt客户端、连接服务器、订阅、发布、取消订阅、断开连接、获取imei号等API接口。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
/*! -------------------------------------------------------------------------- */
/*! Public function prototype */
EC20_status EC20_initialize(void);
EC20_status EC20_mqttClientCreate(uint8_t pClientID,char* pIPv4, uint32_t pPort);
EC20_status EC20_mqttClientConnectServer(uint8_t pClientID, char* pClientIDStr,char* pName, char* pPswd);
EC20_status EC20_mqttClientSubscribe(uint8_t pClientID, char* pTopic, uint8_t pQos);
EC20_status EC20_mqttClientUnSubscribe(uint8_t pClientID, char* pTopic);
EC20_status EC20_mqttClientPublish(uint8_t pClientID, char* pTopic, uint8_t pQos, uint8_t pRetain, uint8_t *pData, uint32_t pSize);
EC20_status EC20_mqttClientDisConnectServer(uint8_t pClientID);
extern void EC20_moduleHardReset(void);
size_t
EC20_getIMEI(char *pIMEIBuff);

三、移植

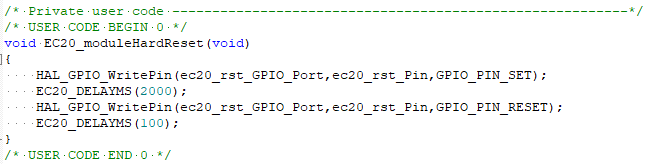

在头文件指定相应的串口操作函数和毫秒级基本延时即可。此外，需要外部实现EC20模组的复位操作，一般是对rst管脚拉高一段时间，复位函数需要指定函数为void EC20_moduleHardReset(void)。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/*! macro defination for porting */
/*! ec20 uart default 115200 8 N 1 */
#define EC20_SENDDATA(a,b)
USART2_sendData(a,b)
/*! uart redefine */
#define EC20_SENDSTR(a)
USART2_sendString(a)
#define EC20_RXFLAG
usart2Rx.flag
#define EC20_RXBUFF
usart2Rx.buff
#define EC20_RXLEN
usart2Rx.size
#define EC20_BUFF_SIZE
UART2_BUFF_SIZE
/*! buffsize define */
#define EC20_DELAYMS
HAL_Delay
#define PRINT_ENABLE
0x10
/*! 0x00=enable, other=disable*/
