概述

合宙Air724开发板 AT方式连接阿里云简易教程

所需工具：

1.合宙Air724开发板
2.一张已激活的SIM卡
3.开通阿里云物联网平台（免费）

第一步进入阿里云物联网平台创建设备，获取关键连接参数
1.登录阿里云，进入物联网平台，点击公共实例
在这里插入图片描述

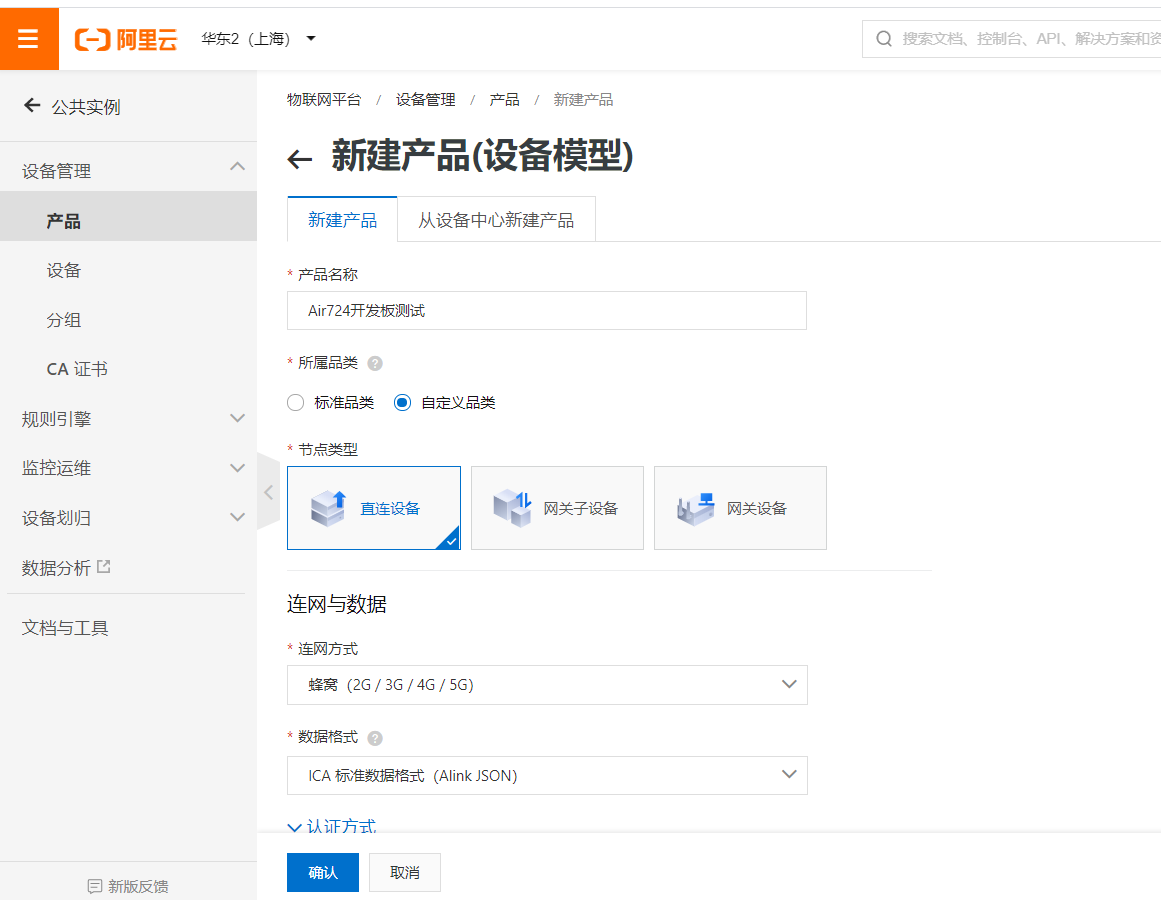

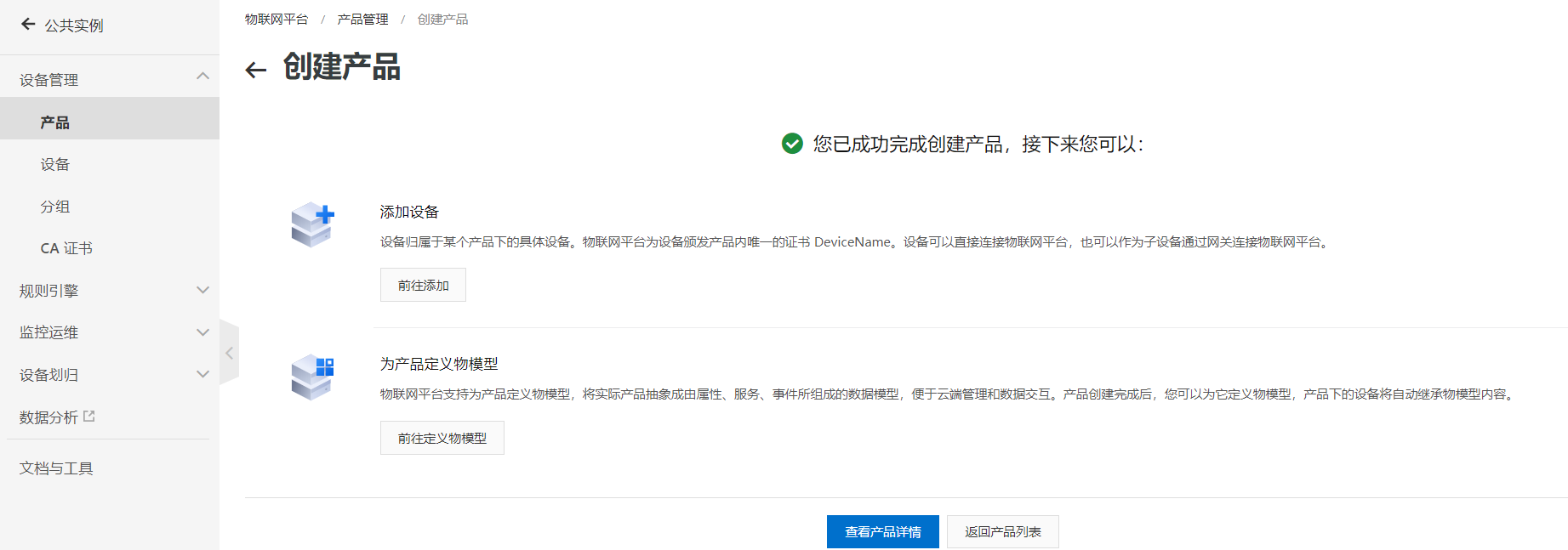

2.点击创建产品，，产品名称自拟，所属品类选择自定义品类，联网方式选择蜂窝，数据格式不变，然后确定

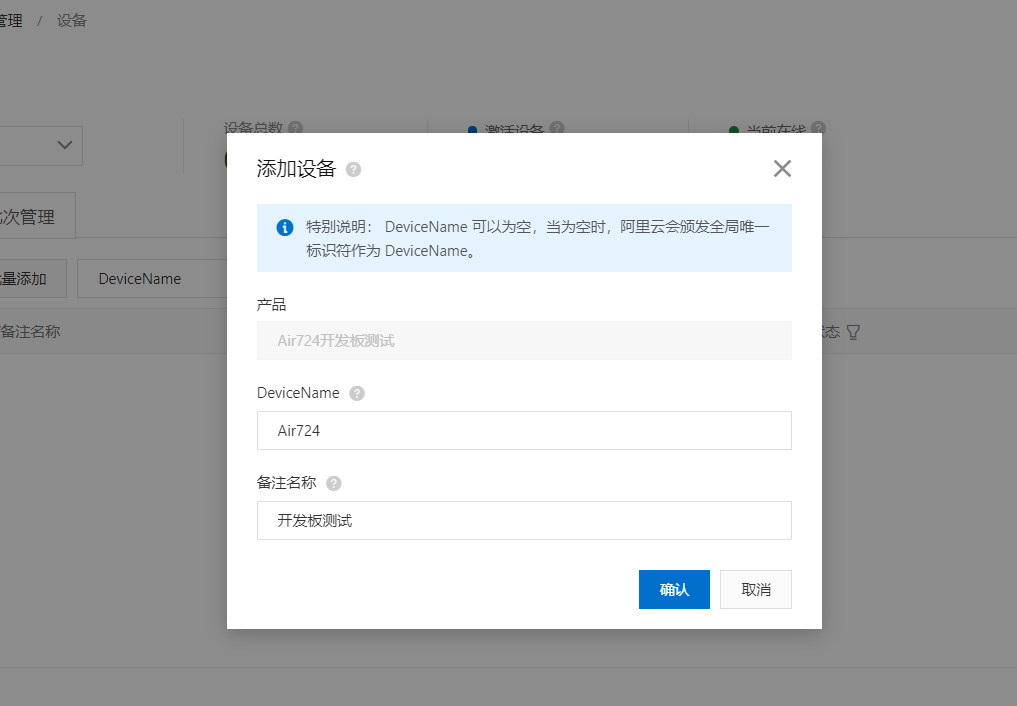

3.在新跳出的页面点前往添加设备

特别提醒，DeviceName在实际开发过程中建议填设备的IMEI号，方便后期管理（这里我做测试就随便填了。

在这里插入图片描述

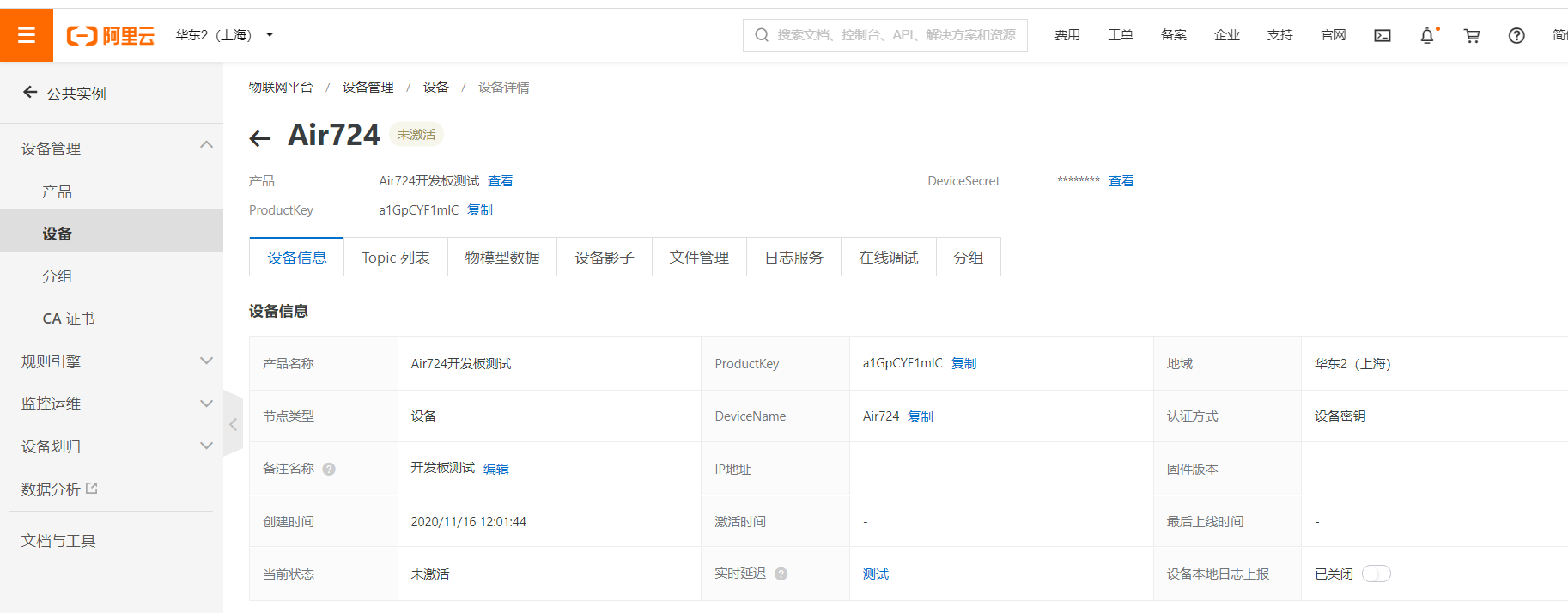

添加成功后，去查看设备，出现以下页面
设备显示未激活，接下来我们用Air724开发版连接阿里云来激活设备。

第二步开发板连接阿里云激活设备

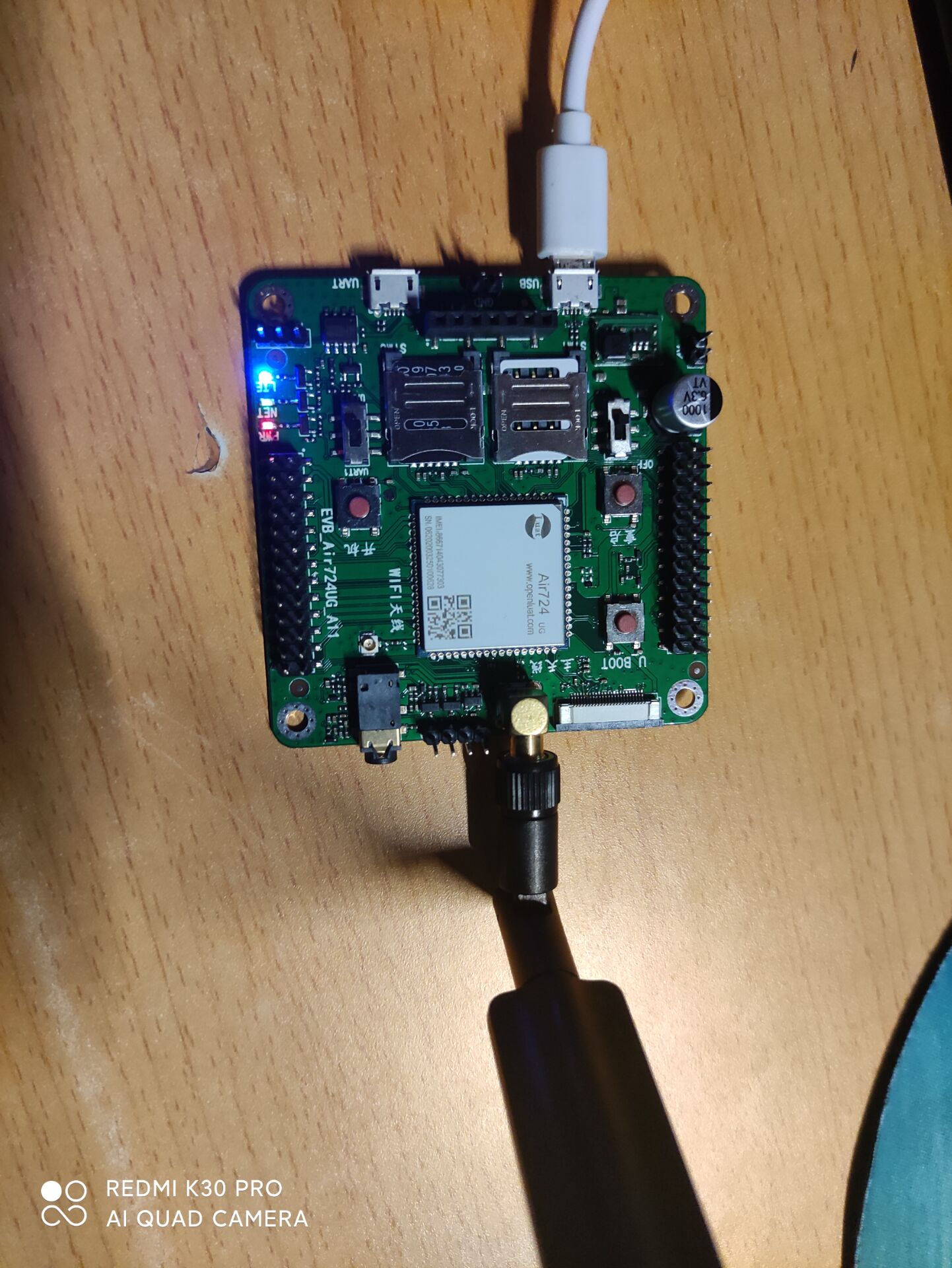

1.将SIM卡插入开发板卡槽，用USB线把开发板与电脑连上并开机
在这里插入图片描述
2.打开串口调试工具，选择开发板串口，波特率可为115200（模块自适应波特率），然后开始依次发送串口指令
AT
AT+CGMR
//参看版本号，低于409，不能支持连接阿里云，需要用合宙官方工具进行固件升级。

AT+CPIN?
//查看卡状态，需收到回复+CPIN: READY
AT+CGATT?
//查询是否附着基站，必须CGATT为1才可进行下一个指令
AT+CSTT
//自动选择APN
AT+SAPBR=1,1
//激活PDP
AT+CIICR
//激活移动场景
AT+CIFSR
//查询本地 IP 地址
AT+CIPSTATUS
//查询当前连接状态，回复STATE: IP STATUS为正常

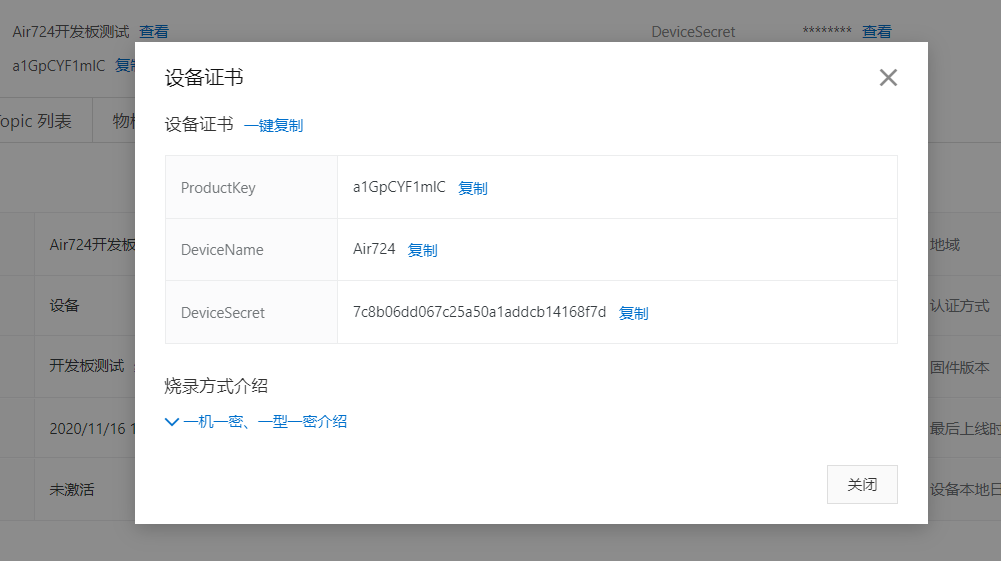

3.复制阿里云平台中的设备的设备证书，点击一键复制
在这里插入图片描述

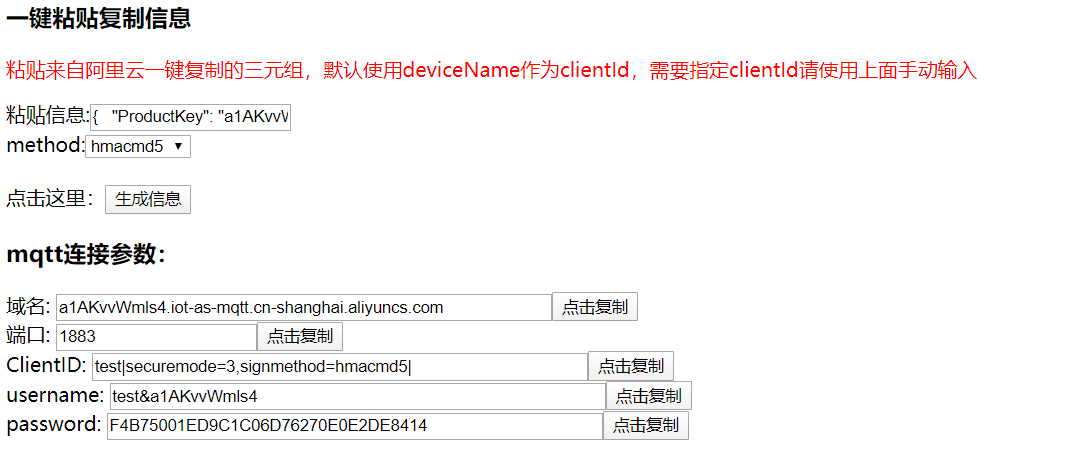

再点击大佬分享的密文参数计算工具阿里云参数计算工具
再一键粘贴进刚刚复制的信息，选择hmacmd5，再点生成信息，得到ClientID；username；password
在这里插入图片描述
4.回到串口工具输入
AT+MCONFIG=“ClientID”,“username”,“password”
//引号里的具体内容为刚刚生产的参数，复制下来对应填就行如：AT+MCONFIG=“Air724|securemode=3,signmethod=hmacmd5|”,“Air724&a1GpCYF1mlC”,“0A2481290561FA24FF49861F96A013EE”

5.再输入AT+SSLMIPSTART=“id.iot-as-mqtt.cn-shanghai.aliyuncs.com”,1883
//其中id为设备的ProductKey，如我的修改后为AT+SSLMIPSTART=“a1GpCYF1mlC.iot-as-mqtt.cn-shanghai.aliyuncs.com”,1883

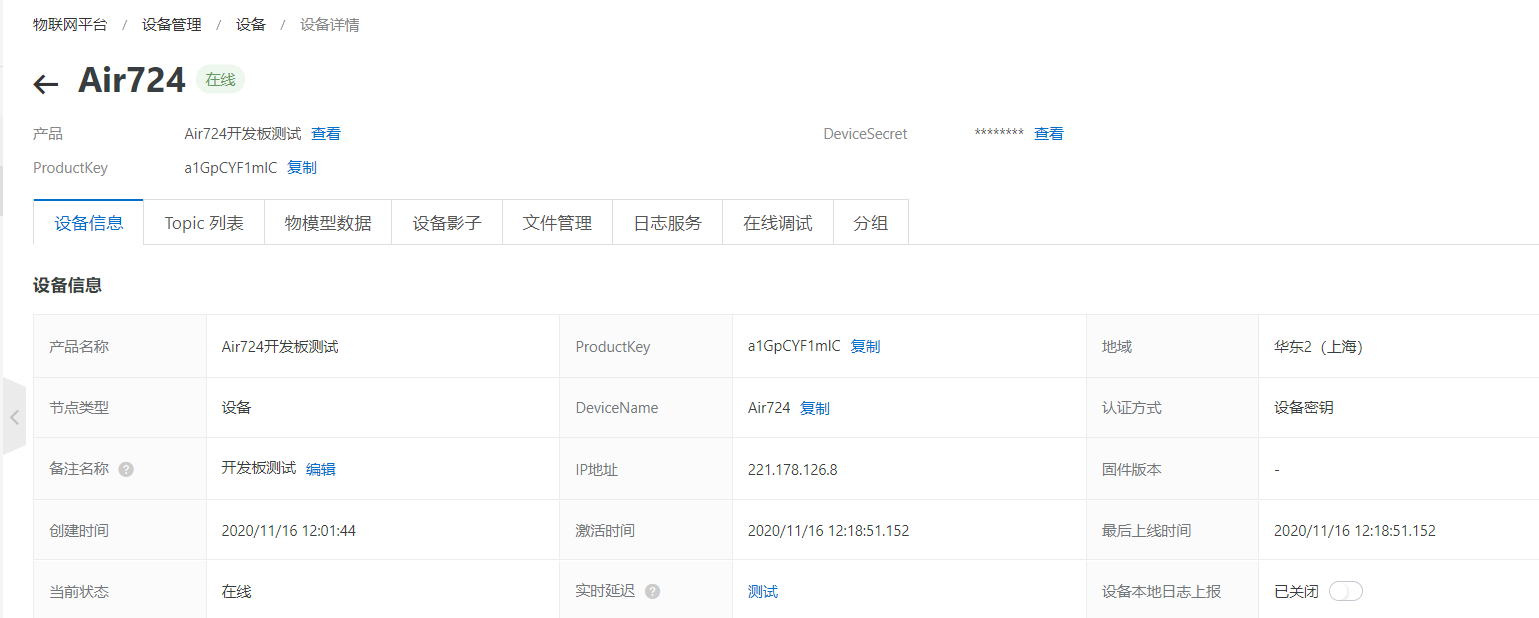

6.输入完上一条指令后马上输入 AT+MCONNECT=1,120 必须要快速输入，不然可能不能成功连接，输入完成后收到CONNACK OK，此时开发板与阿里云建立连接，同时阿里云上显示设备已激活。
在这里插入图片描述

第三步开发板接收云端信息

1.输入AT+MSUB="/自己的ProductKey/自己的DeviceName/user/get",0，如AT+MSUB="/a1GpCYF1mlC/Air724/user/get",0

2.收到SUBACK后再输入AT+MQTTMSGSET=0，配置为0时主动上报到串口。有新订阅消息时，上报的 URC 为+MSUB：配置为1时缓存模式。有新订阅消息时，上报的 URC 为： +MSUB：然后用 AT+MQTTMSGGET 来读消息，这里配置为0

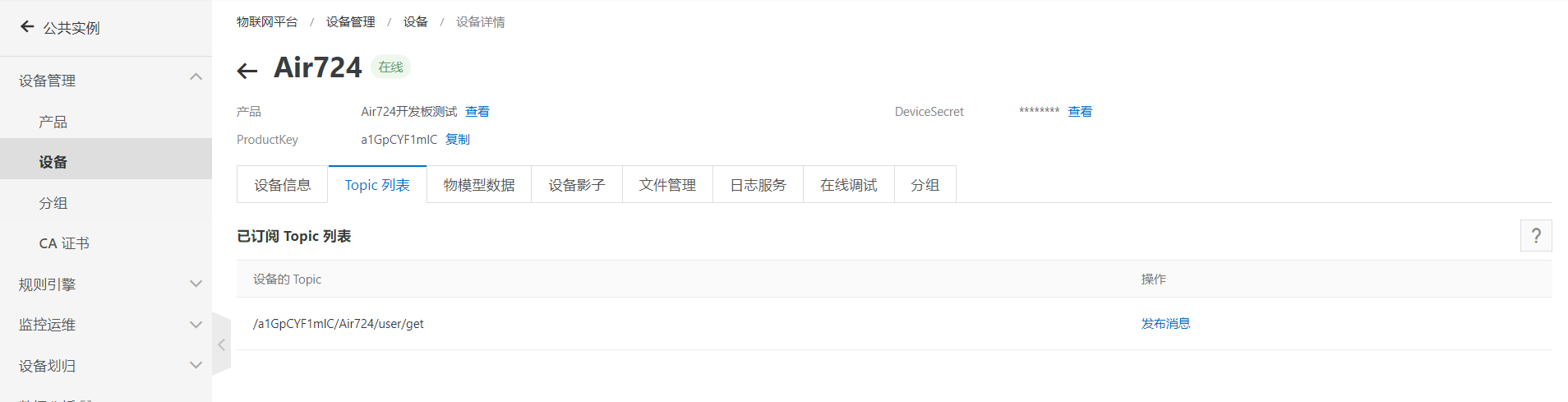

3.来到设备的TOPIC列表，可看见刚刚已订阅的topic，点击发送消息
在这里插入图片描述
输入hello，然后发送

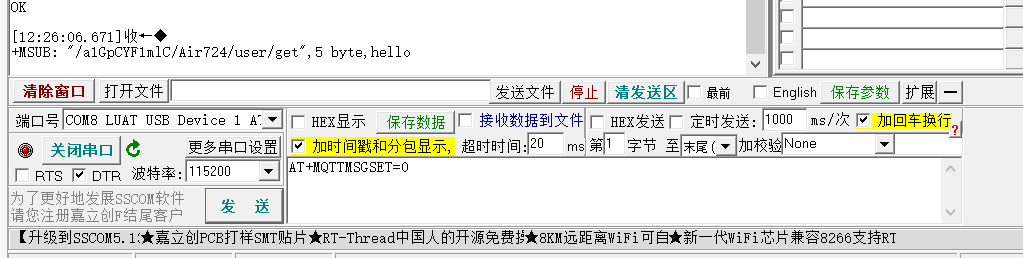

回到串口助手，可看见刚刚云端发送消息

第四步开发板发送信息到云端
1.在阿里云物联网平台选择产品界面
在这里插入图片描述

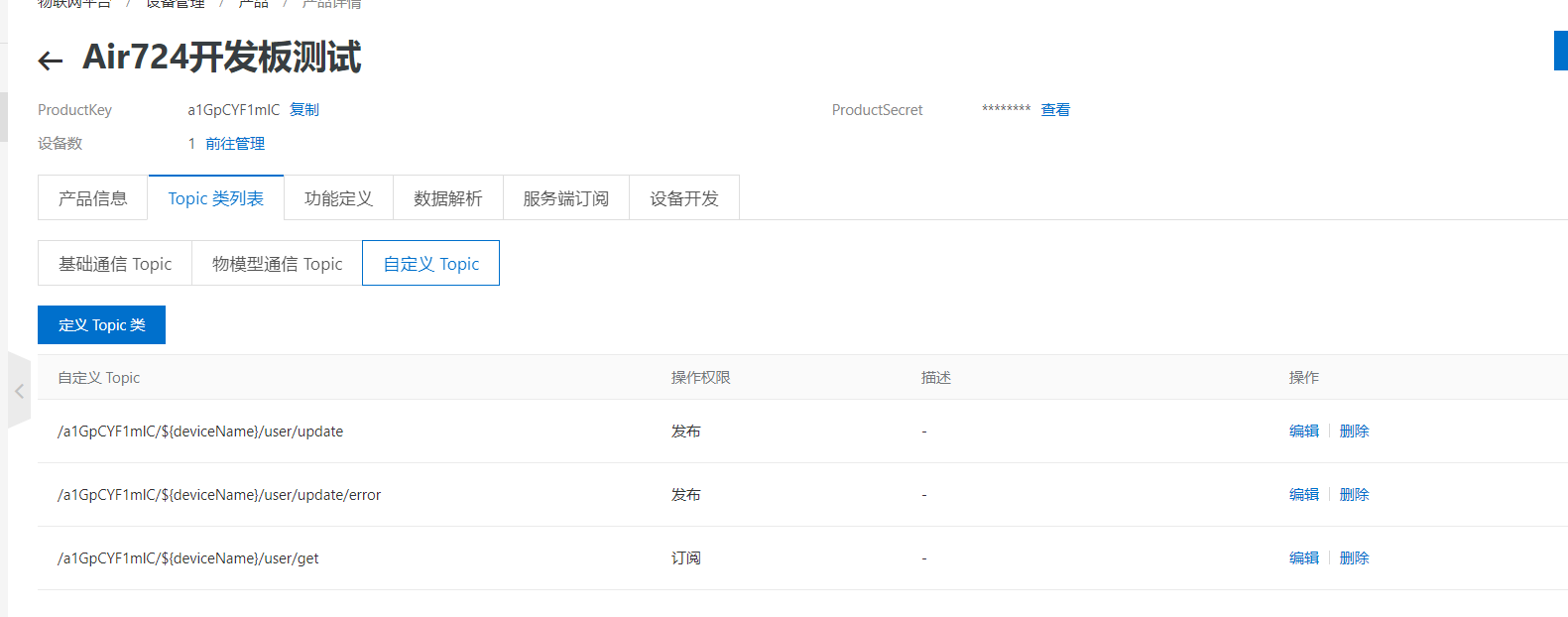

2.进入我们创建的产品，点击topic列表，选择自定义topic，复制第一个发布topic内容

3.在串口助手中发送指令，发送内容为Hello World
AT+MPUB="/自己的ProductKey/自己的DeviceName/user/update",1,0,“发送内容”
如AT+MPUB="/a1GpCYF1mlC/Air724/user/update",1,0,“Hello World”
在这里插入图片描述
