示意图(预售版链接)

开发板原理图: https://mnifdv.cn/resource/csdn/ZLBC26A/ZLBC26A.PDF

此为出售的教程: https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-23555977717.19.10d977c2d1c3RS&id=632728005868

所属系列: 指路者系列

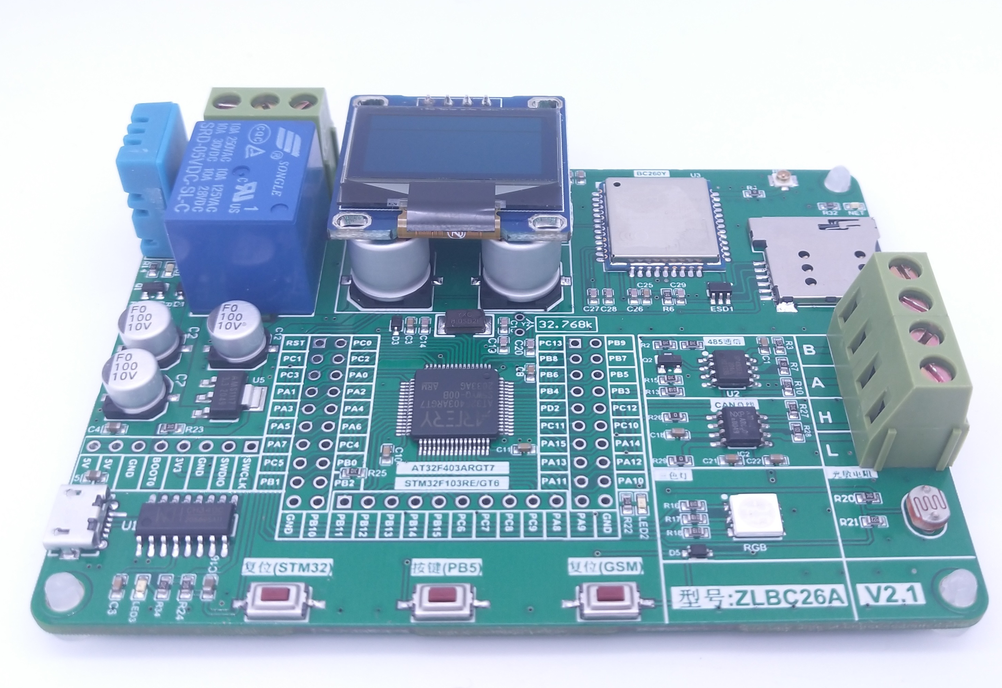

开发板型号: ZLBC26A(出售版型号)

板载说明:

①主控芯片: STM32F103RGT6芯片; (实际使用软硬件全兼容芯片 AT32F403ARGT7)

②网络芯片: NB-IOT(移远BC26);

③基本外设: 液晶OLED(IIC); RGB三色灯; 温湿度传感器(DHT11); 热释红外传感器(RDB223); 光敏电阻(5516); 继电器(5脚10A); 蜂鸣器;

④通信接口: 485通信(SP485EEN); CAN总线(TJA1050T);

串口分配情况

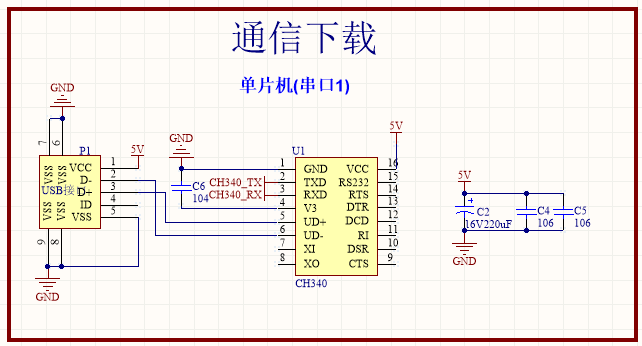

一,单片机串口1和串口芯片连接(CH340),作为下载和调试使用

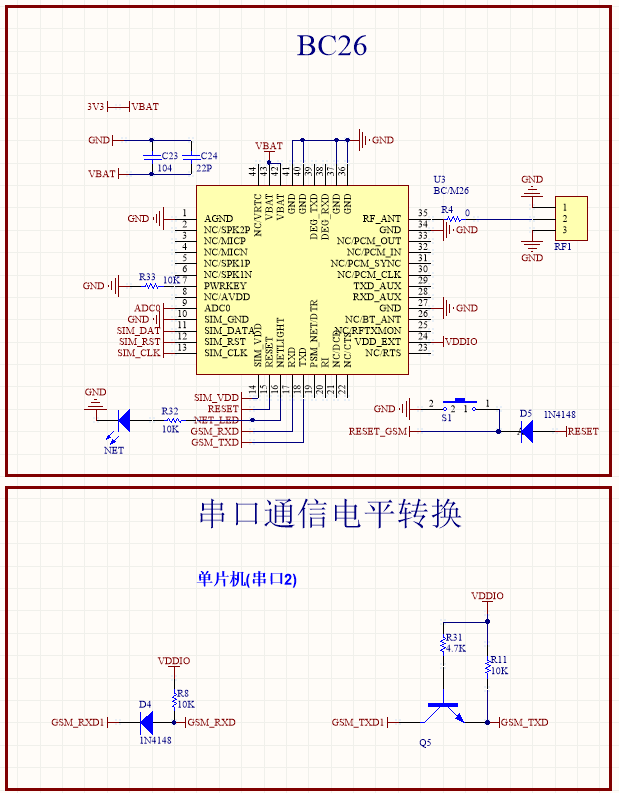

二,单片机串口2和BC26模组连接

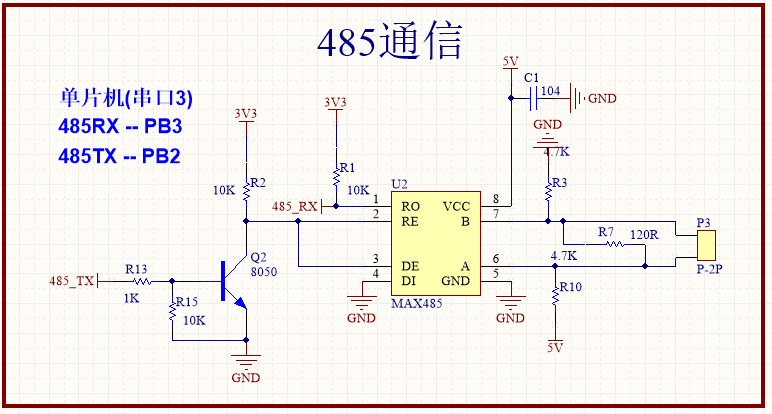

三,单片机串口3和TTL转485信号芯片连接

下载单片机程序(串口方式)

1.开发板使用的串口芯片为 CH340C,如果没有安装过CH340驱动,需要安装驱动

2.安装步骤

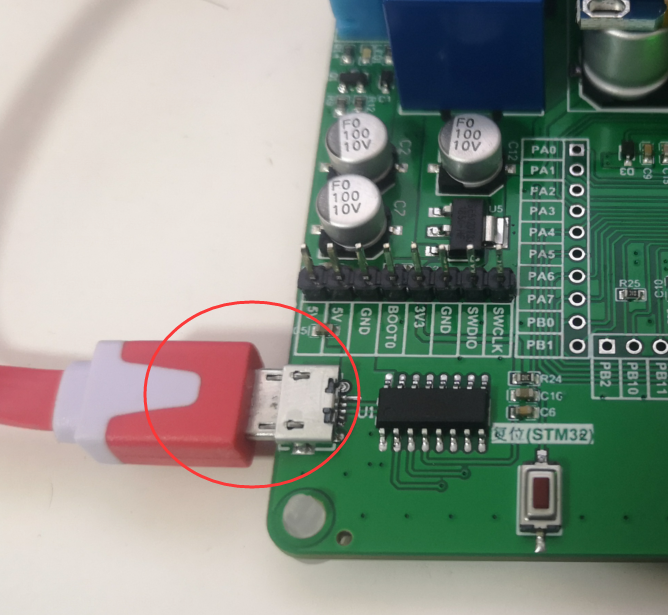

3.使用USB线(Micro)连接开发板

4.如果电脑提示安装硬件驱动 ,等待安装完成,然后右击 "我的电脑" 选择管理

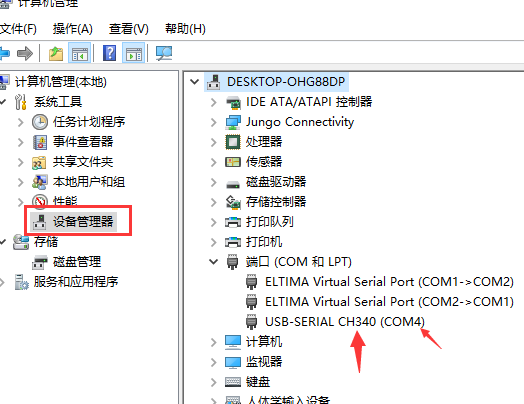

5.点击设备管理器,点击端口 查看当前电脑和开发板通信的端口号

我的为 COM4 (不同的电脑端口号不一样,只要有端口号就可以)

6.打开串口下载软件

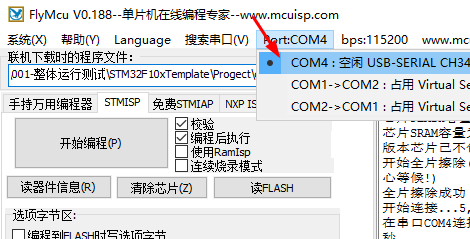

7.打开软件,选择对应的端口号

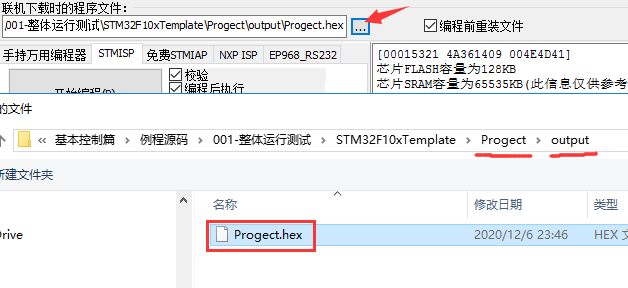

8.选择随意一个工程里面的 hex文件

注:所有工程hex文件路径  工程目录--> Progect --> output

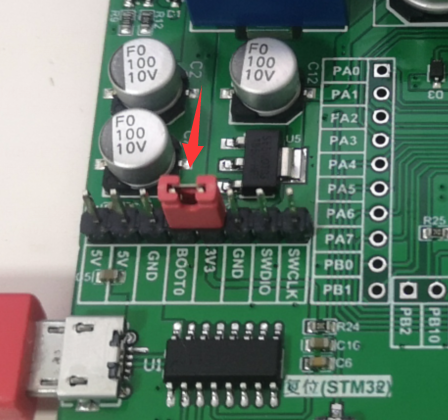

9.短接BOOT 和 3.3V

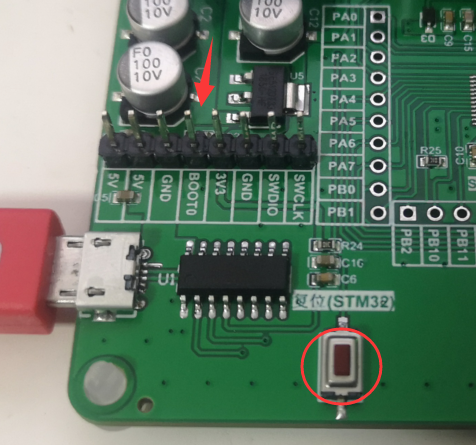

10.按下复位STM32按钮,然后松开

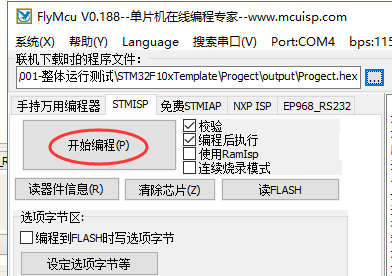

11. 点击开始编程

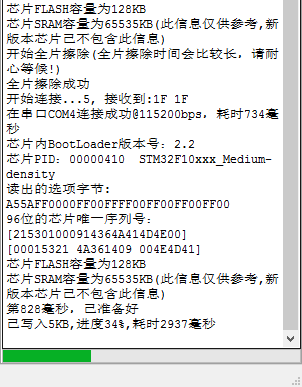

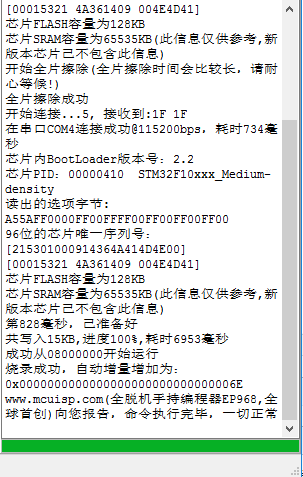

12.以下为烧录程序中,和烧录成功页面

13.去掉短接,重新复位一下STM32即可运行程序

下载单片机程序(SWD方式)

预留了SWD接口下载单片机程序,用户可以使用ST-LINK或Jlink下载
