STM32单片机使用SEGGER J-Flash 烧录的方法

1. 烧录环境需求

硬件需求：

• 电脑： 装有Windows 7 及以上操作系统的电脑（32位或64位都可以）
• 烧录工具：J-Link V8 (硬件版本)及以上的Debugger

软件需求：

• Segger J-Link software V5.00及以上的版本

SEGGER J-Link 下载地址
https://www.segger.com/downloads/jlink/#J-LinkSoftwareAndDocumentationPack
注： Segger J-Link软件兼容32位与64位windows操作系统

2. 硬件连接方式

如下图，使用SWD的下载方式。
使用4根线连接到STM32单片机进行调试/下载。

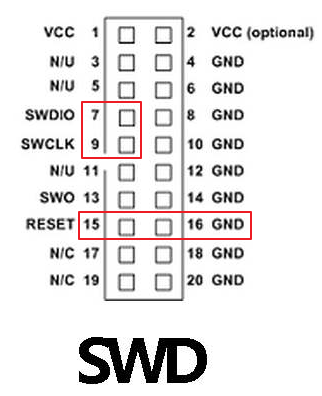

SWD管脚示意图	连接示例

3. 软件安装过程

如果软件已安装，直接到4.软件配置。

下面以Segger J-Link V5.00I 版本为例演示安装过程。
双击Setup_JLink_V500l.exe可执行文件（Win10要以管理员权限运行）。全部使用默认安装选项，一直点next直到安装完成。

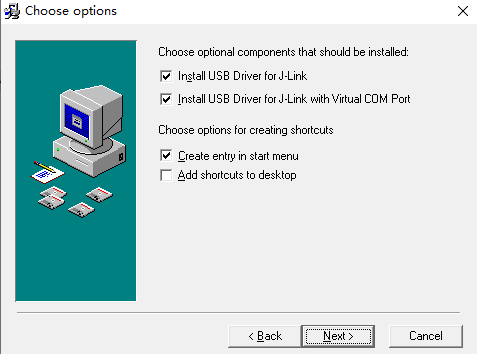

其中这一步的默认选项（下图）会安装J-Link的驱动。

4. 软件工程配置

如果软件已配置，直接到5.烧录。

在开始菜单中找到 J-Flash 点击运行。

第一次运行软件，需要新建工程并配置，如下图。

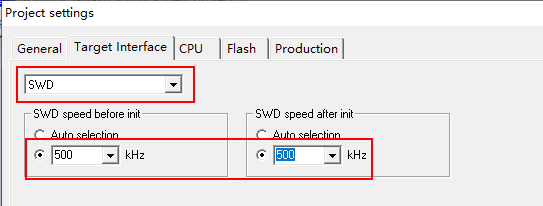

第一步：配置目标接口
其中，下载方式选择SWD。
烧录速度由硬件决定，正版的J-Link会比盗版的快一些，J-Link V9会比J-Link V8快一些，同时短的USB线支持更高的烧录速度。
这里先设置速度为500Khz，可以根据实际情况调节的再快一些。

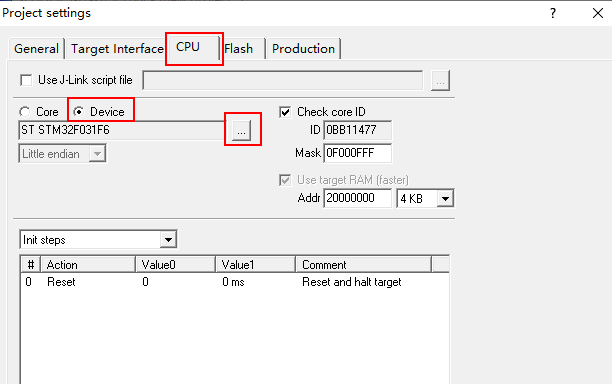

第二步：配置CPU
选择烧录单片机的类型

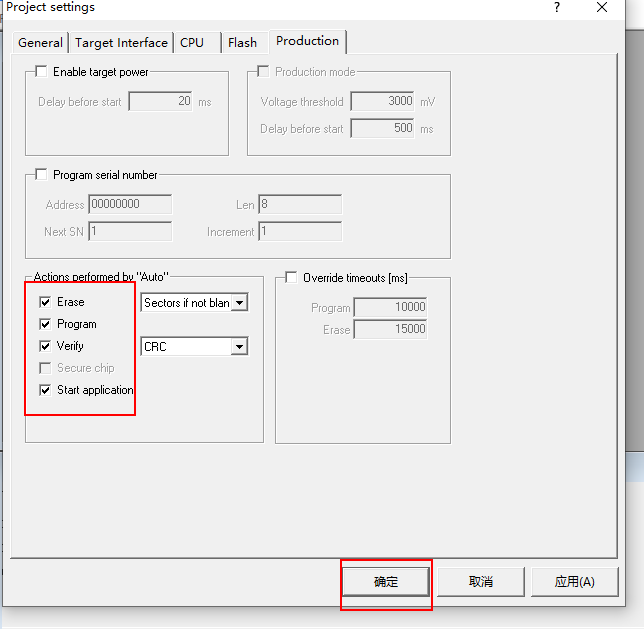

第三步：
配置Auto操作的步骤

只进行以上三步配置，其它的配置保持默认，然后点击确认。

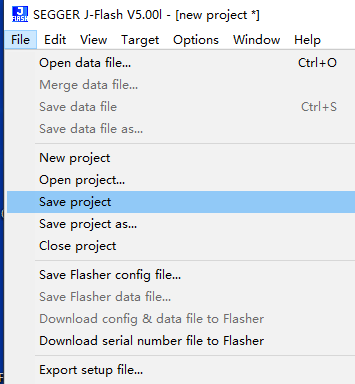

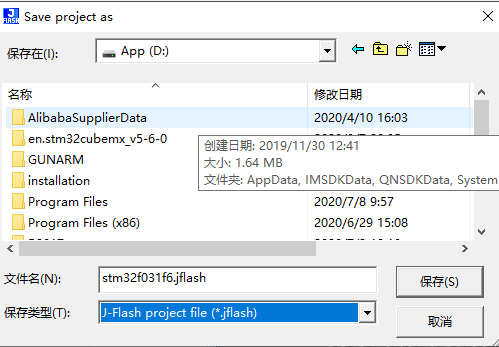

将配置好的工程文件保存，在下面示例中保存为 stm32f031f6.jflash 。专用来下载stm32f031f6的单片机。


至此，配置完成。

5. 烧录

在开始菜单中找到 J-Flash 点击运行。

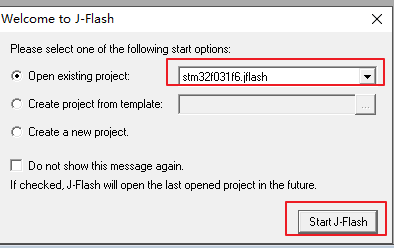

如果4. 软件工程配置成功保存后，默认会存在上次保存的工程，直接点击Start J-Flash。

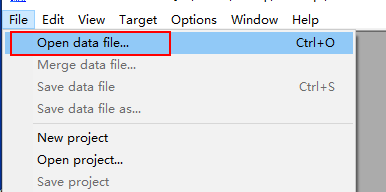

打开/选择 烧录文件。
烧录文件一般为 xxxx.hex 。

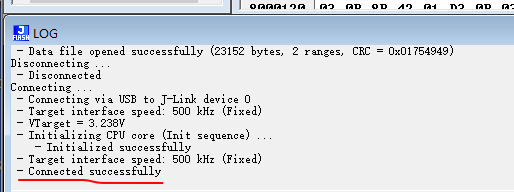

点击 Connect 连接单片机，会在下方LOG中输出连接是否成功的信息。


确认连接成功后，点击 Auto , 会自动执行擦除、烧录、校验flash的操作，并让程序跑起来。

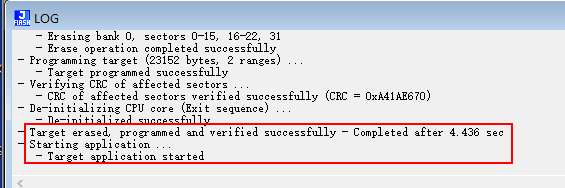

如果在LOG中输出了以下提示信息，则证明烧录完成。此时直接移除烧录线即可。
