SquareLine Studio 是LVGL官方推荐的一款UI设计工具，可直接转成C源码，但只能演示UI效果，暂不支持在SquareLine Studio中源码仿真。它提供了另一种仿真方式，将源码工程导入到ecplise、arduino等仿真，暂时只尝试了在ecplise仿真。由于SquareLine Studio刚出不久，资料不多，环境安装和仿真走了不少弯路。

一、SquareLine Studio安装使用

安装包下载及使用简介链接：安装及使用

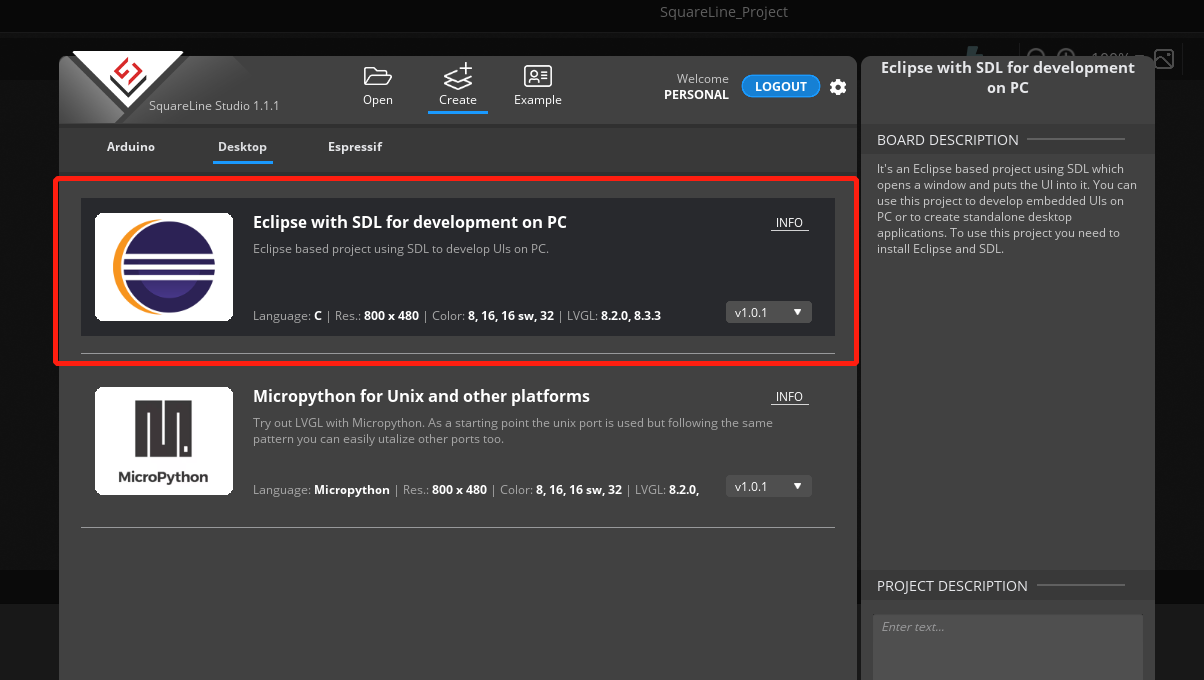

注：工程建立时选择eclipse，导出时。

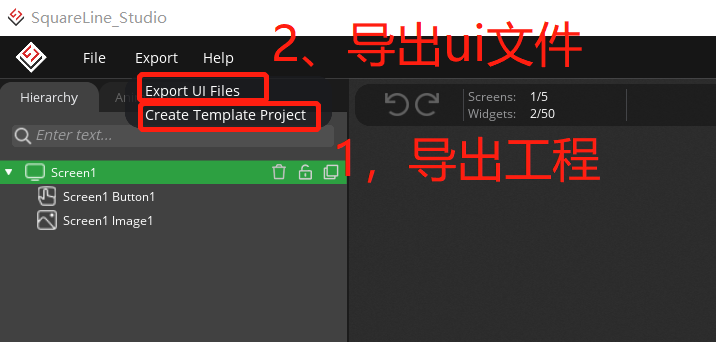

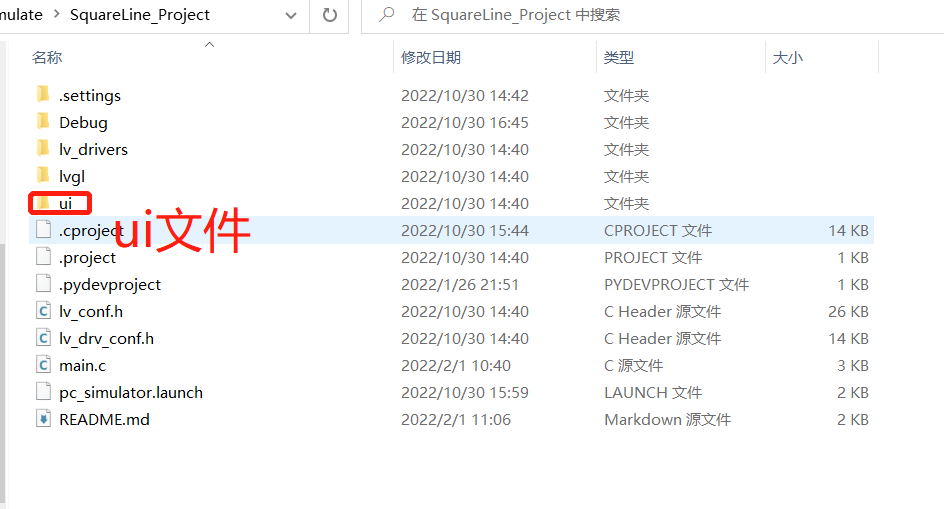

需要仿真时先导出工程文件，在导出UI文件，否则会缺少UI文件。

二、escplise环境搭建

官方提供了环境搭建说明以及git链接：https://github.com/lvgl/lv_port_pc_eclipse
我选择在win10下搭建escplise。

2.1 安装minw64
在安装SDL2之前需要安装minw64，下载以及安装说明链接：https://blog.csdn.net/jjxcsdn/article/details/123058745

2.2 安装SDL2

下载SDL库的最新版本，下载地址如下：https://www.libsdl.org/，选择 SDL2-devel-2.24.1-mingw.zip

解压后找到x86_64-w64-mingw32目录，进入x86_64-w64-mingw32文件夹后，将bin、include、lib和share文件夹中的文件依次复制到C:mingw64x86_64-w64-mingw32 的bin、include、lib和share文件夹中，注意不是覆盖。

2.3 安装eclipse
下载路径：https://www.eclipse.org/downloads/packages/

默认安装就可以，参考链接：https://blog.csdn.net/weixin_41634778/article/details/112628552

三、编译SquareLine Studio工程文件

3.1 流程

1. 打开 Eclipse ，选择一个空间文件夹，点击launch开启。

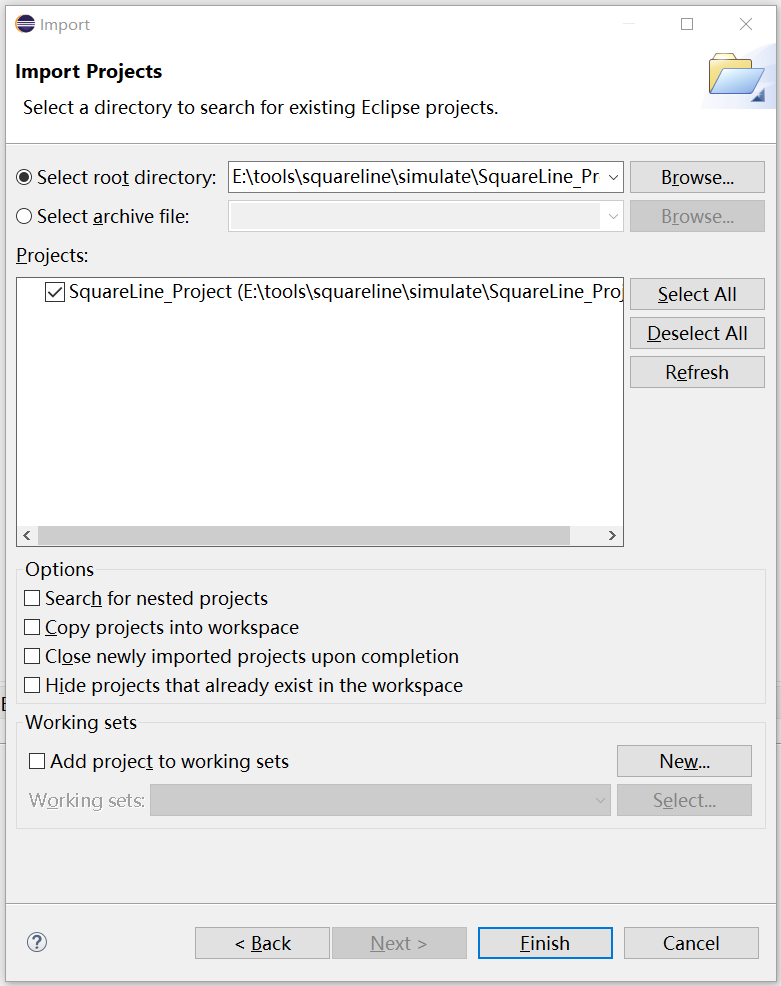

2. 点击->Import and choose General->Existing project into Workspace->Import project，选择SquareLine Studio导出的工程目录，点击Finish.

3. 点击build project编译工程.

编译错误原因排查：

选择对应的工具链，我们安装的是mingw64工具链。

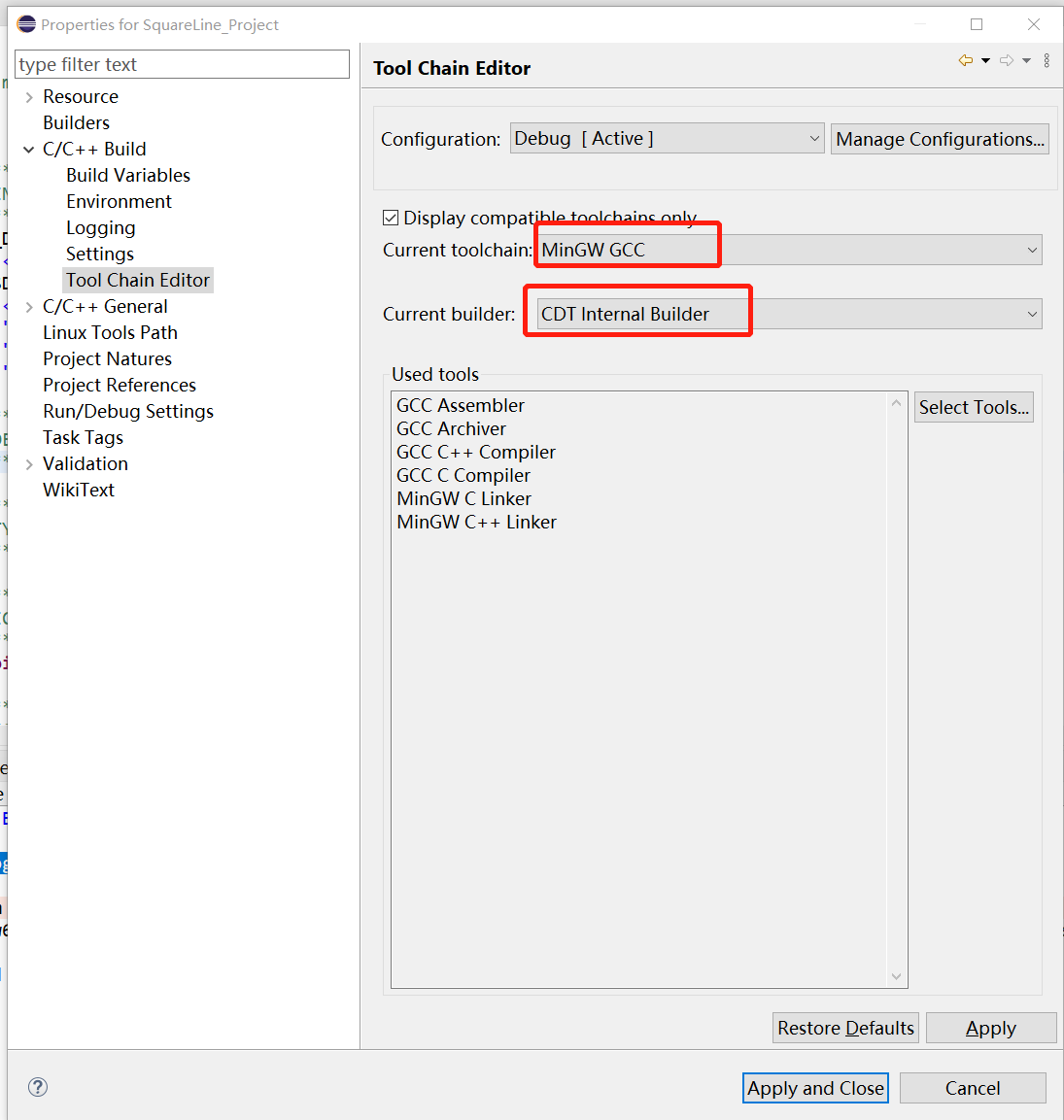

• 右键点击工程->properties->C/C++ Build->Tool Chain Editor.

• 默认的工具链是CrossGCC,改成MinGW GCC。

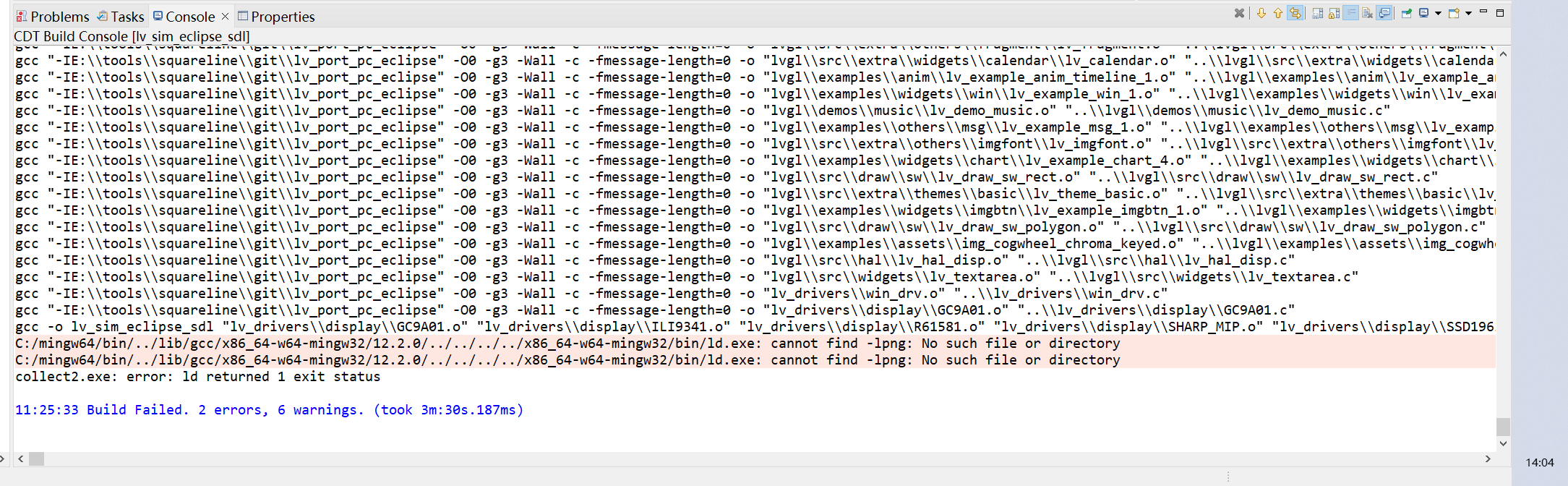

再次编译仍不过，报错“cannot find -lpng: No such file or directory” 找不到PNG库。

暂时没去找libpng.a库文件，直接删除png库(暂时没用到这个库)。

• 右键点击工程->properties->C/C++ Build->Settings->Tool Settings->MinGW C Linker->Libraries,删除png库。

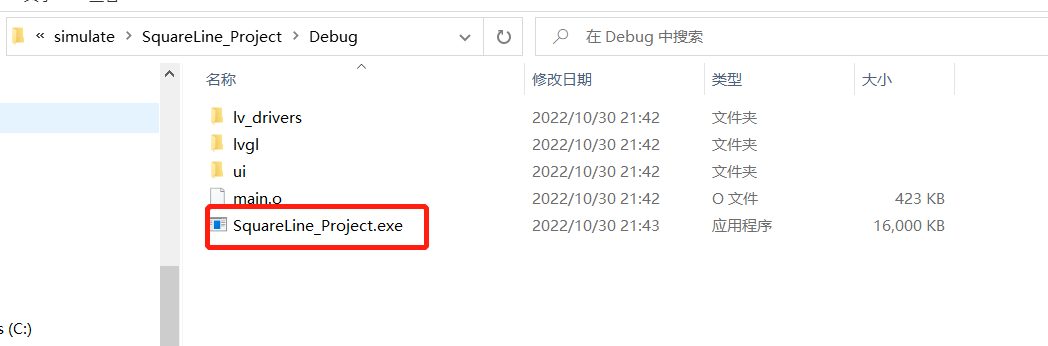

  编译成功，在工程的Debug目录下有生成.exe文件。



四、仿真SquareLine Studio工程

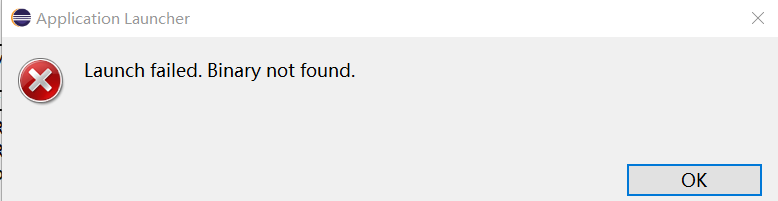

直接点击debug as->Local c/c++ Application会报错。这是.launch文件设置有问题，squareline 导出未设置好。

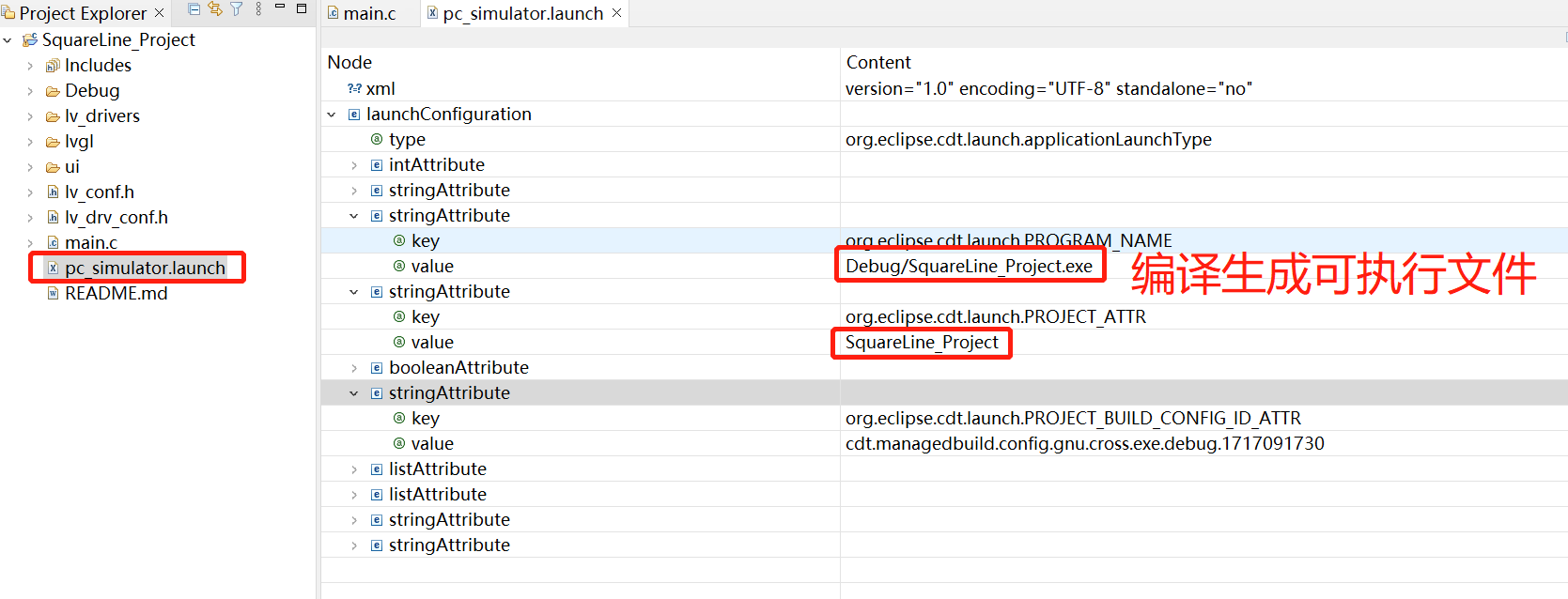

• 点击pc_simulator.launch文件，修改正确的生成文件名。

• 再次仿真仍然报错，找不到SDL2.dll文件，将SDL2.dll复制到C:WindowsSystem32目录中

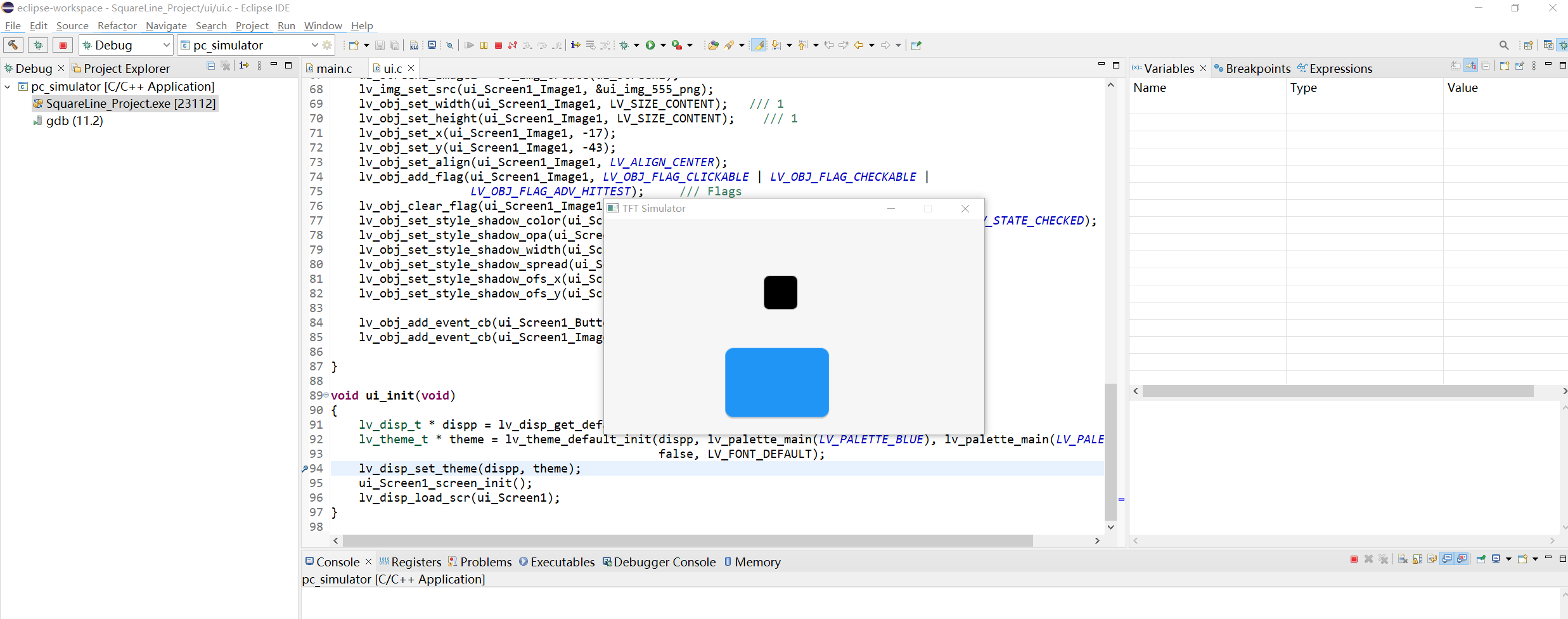

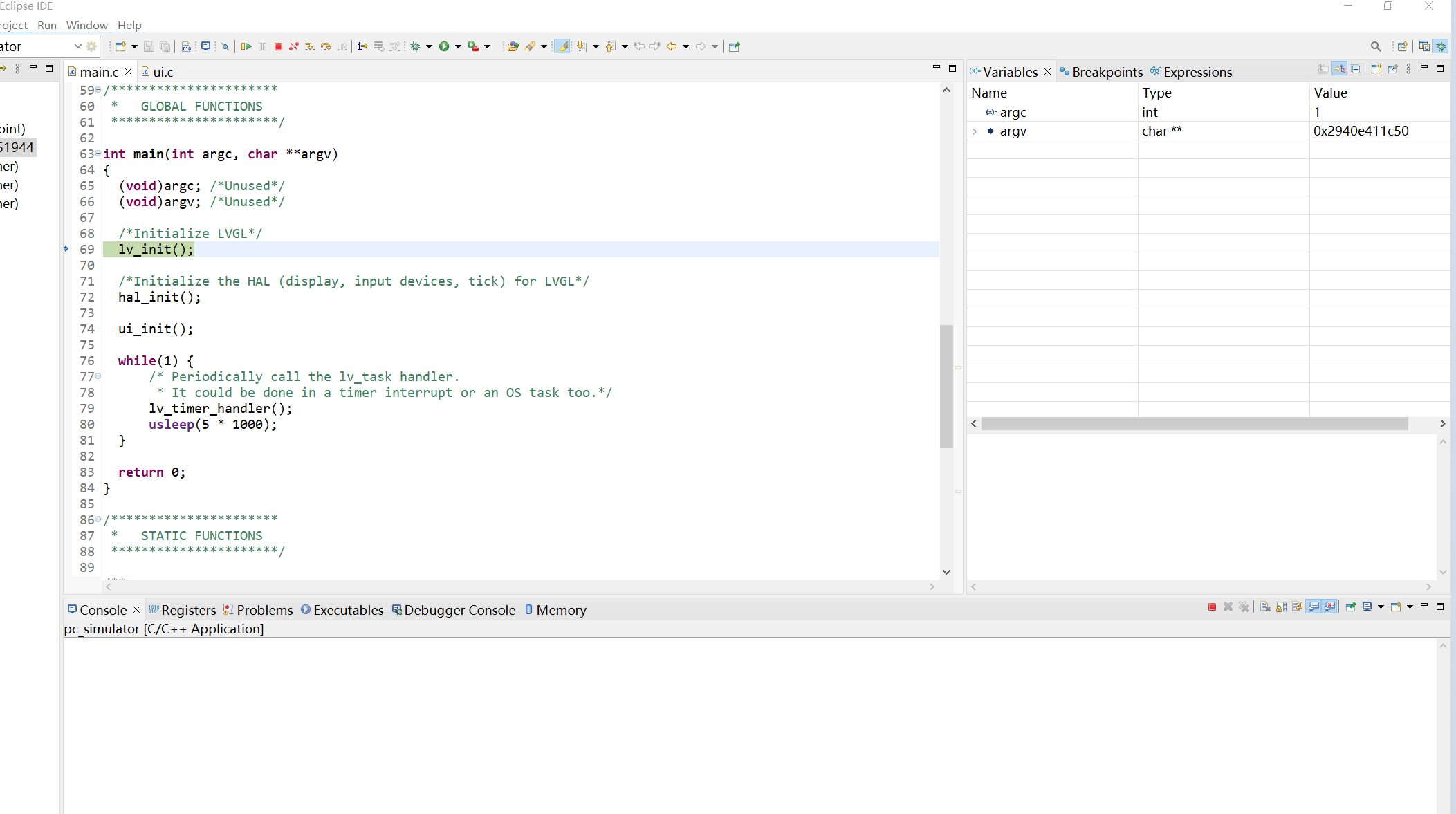

• 仿真成功
