MWorks.Sysplorer 是新一代多领域工程系统建模、仿真、分析与优化的通用平台，基于国际多领域统一建模规范 Modelica ，提供了从可视化建模、仿真计算到结果分析的完整功能，支持多学科多目标优化、硬件在环仿真以及与其他工具的联合仿真。

然而，在面对一些特定行业或专业领域的仿真需求中，有时需要突破MWorks.Sysplorer既有框架的限制，借助Modelica编译求解内核，打造专业设计仿真软件。

在此背景下，同元软控MWorks产品研发团队与工程团队一起历经多年实践，在产品和项目中不断应用、验证和迭代，推出了MWorks.SDK 2.0正式版。该版本具备Modelica图形化建模环境、编译与求解、代码生成、结果分析与数据可视化等核心功能模块，支持开发者对MWorks.Sysplorer进行功能扩展，或开发专用设计仿真APP，进而助力Modelica生态体系建设、促进工业软件蓬勃发展。

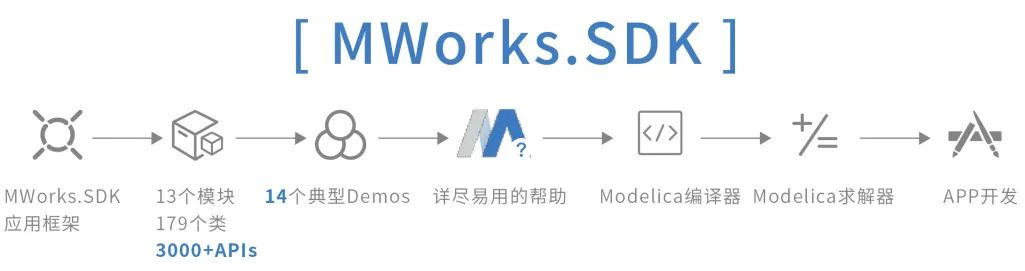

MWorks.SDK 2.0

三层API结构，满足多种需求

MWorks.SDK是指MWorks内核模块及其服务组件组成的应用开发工具包，是一系列程序接口、帮助文档、开发范例、实用工具的集合。其中，内核模块包括Modelica编译器、分析器、代码生成器和求解器，服务组件包括基于内核模块构建的原子操作接口和组合接口。

为了支撑行业设计仿真软件和工程项目应用，打造可移植、可裁剪、可扩展的开放平台架构，MWorks.SDK设计为三层API结构。每层API都可独立使用，以满足不同层次不同粒度的应用需求：

○ Kernel API：一组内核原子API，提供模型编译、模型分析、模型求解、代码生成、仿真结果读写等接口

○ Mo API：一组稳定的高级API，由内核原子API组装而成，提供Modelica模型的结构化表示和一组操作接口

○ Frame API：一组成品组件模块，提供图形视图、文本视图、建模/仿真环境、曲线窗口、2D动画窗口、3D动画窗口、环境配置、脚本命令行、帮助文档、许可认证、插件支持等接口

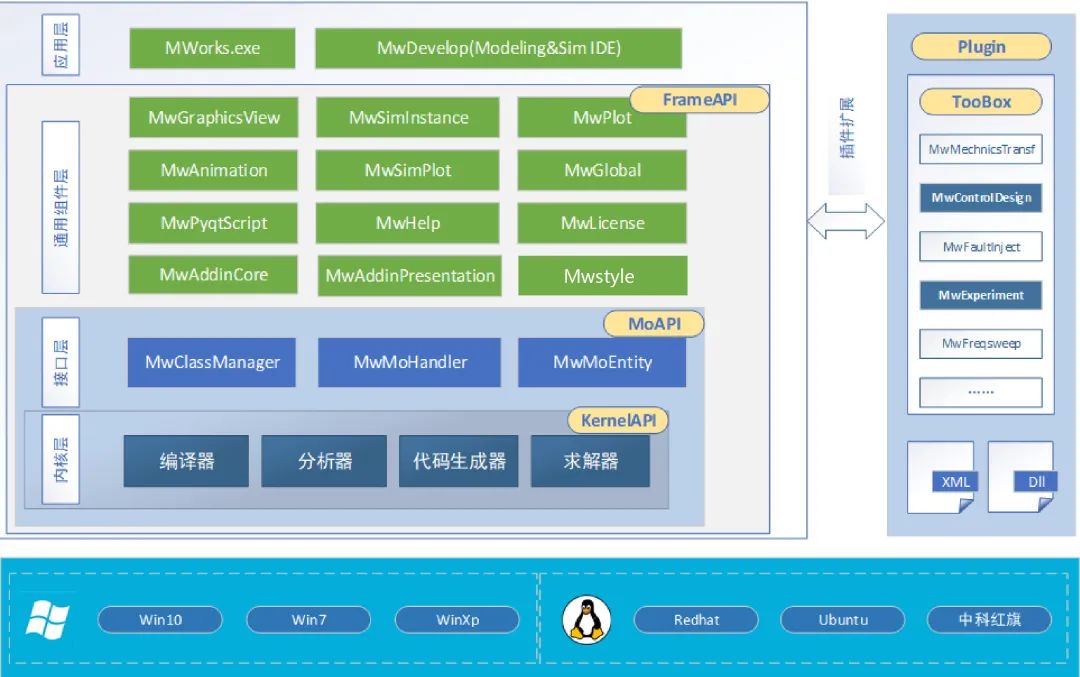

▲MWorks.SDK架构图

全面的帮助文档

帮助用户快速查阅功能模块

MWorks.SDK一共提供了13个功能模块，179个接口类，3000多个函数API。为了方便用户快速上手，MWorks.SDK还提供了非常全面的帮助文档（简称API手册），帮助用户快速查阅每个功能模块、每个类、每个函数的用法和介绍，以及一些开发示例。MWorks.SDK帮助文档采用了简洁易用的qdoc来制作，并从多个视角对SDK进行讲解：

○ 技术框架和支持平台：主要包括软件架构、支持的平台、开发环境、License许可、技术支持等

○ 模块列表和类列表：主要包括所有功能模块列表、每个模块的详细介绍、每个模块包含的类列表、每个类的函数列表、以及每个函数的用法和介绍等

○ 入门指南：主要包括快速入门和开发示例，每个示例都有完整源码工程和实现详解

▲MWorks.SDK帮助文档首页

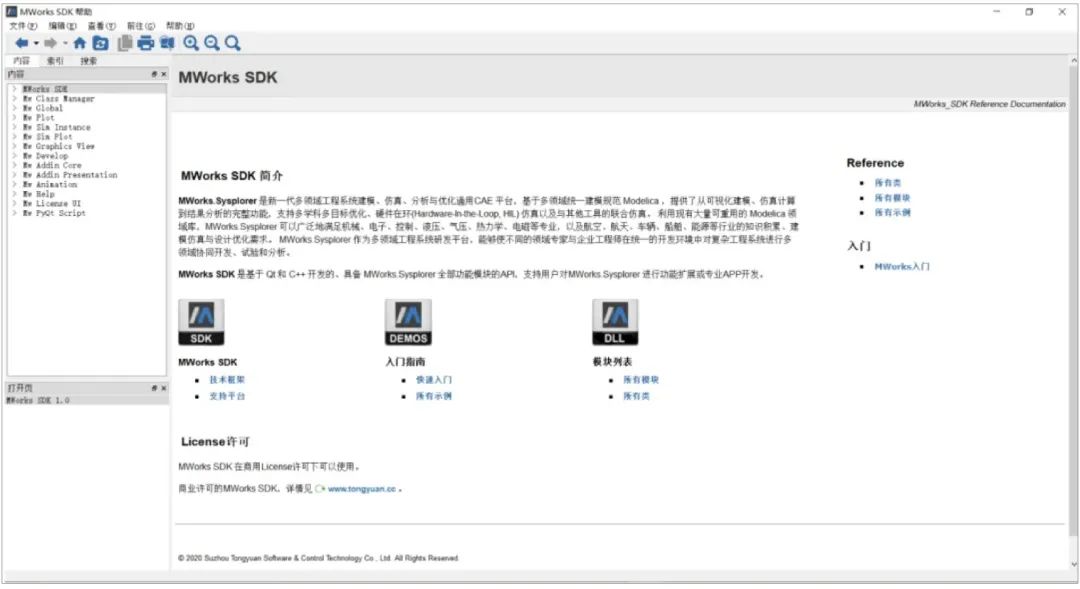

▲MWorks.SDK帮助文档内容

14个典型开发范例

快速构建专业设计仿真软件

MWorks.SDK提供了一系列典型开发范例，每个范例都经过精心设计，代码量都控制的非常小，目的是为了讲清楚每一种使用场景，单一不耦合，帮助用户快速理解如何基于SDK快速构建专业设计仿真软件。

MWorks.SDK开发示例分为两步进行讲解：

l  快速入门

用户按照帮助手册一步步操作和配置，几分钟内即可搭建一个“Hello World”设计仿真软件，该软件具备MWorks.Sysplorer的所有功能。

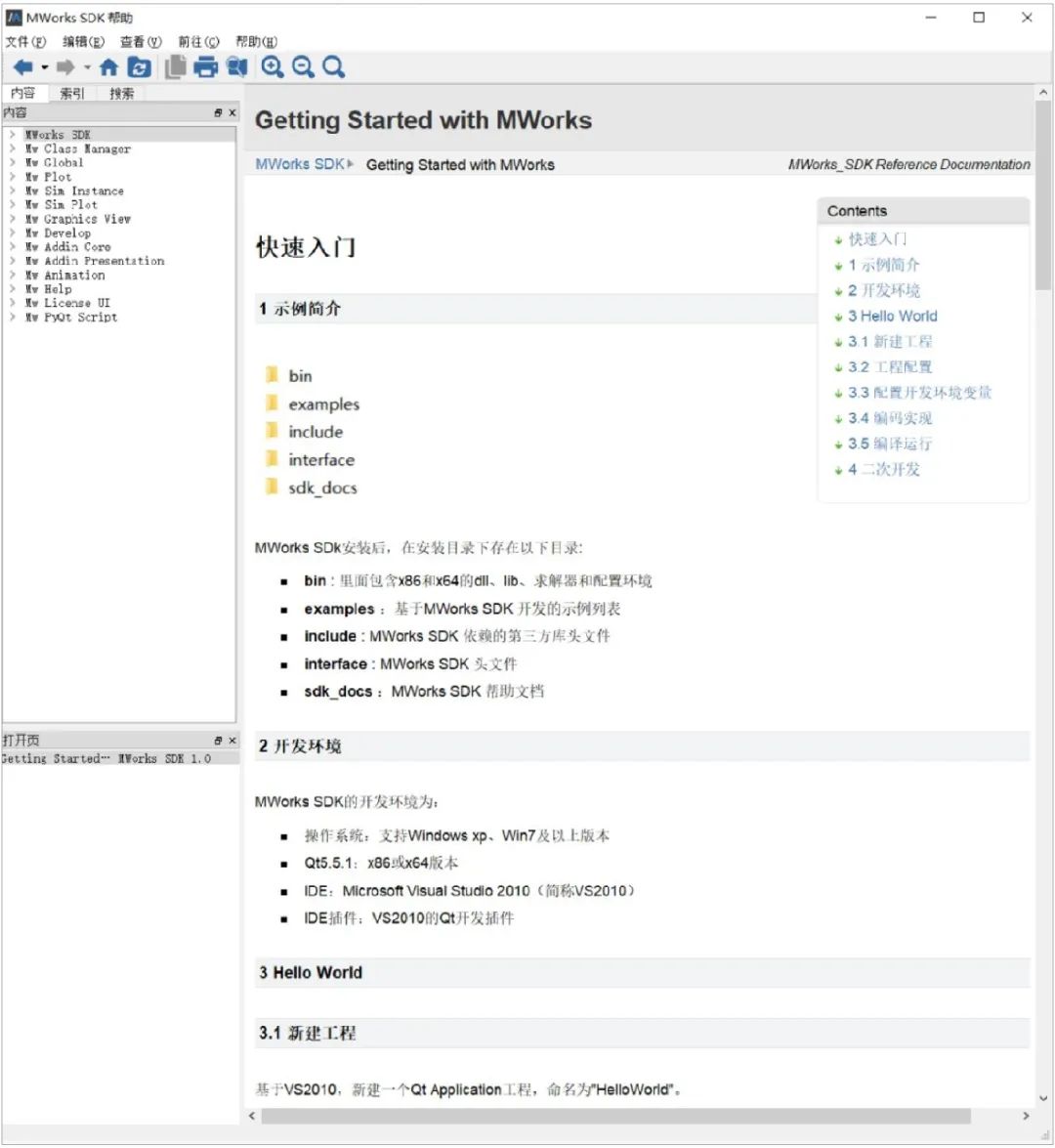

▲快速入门帮助文档

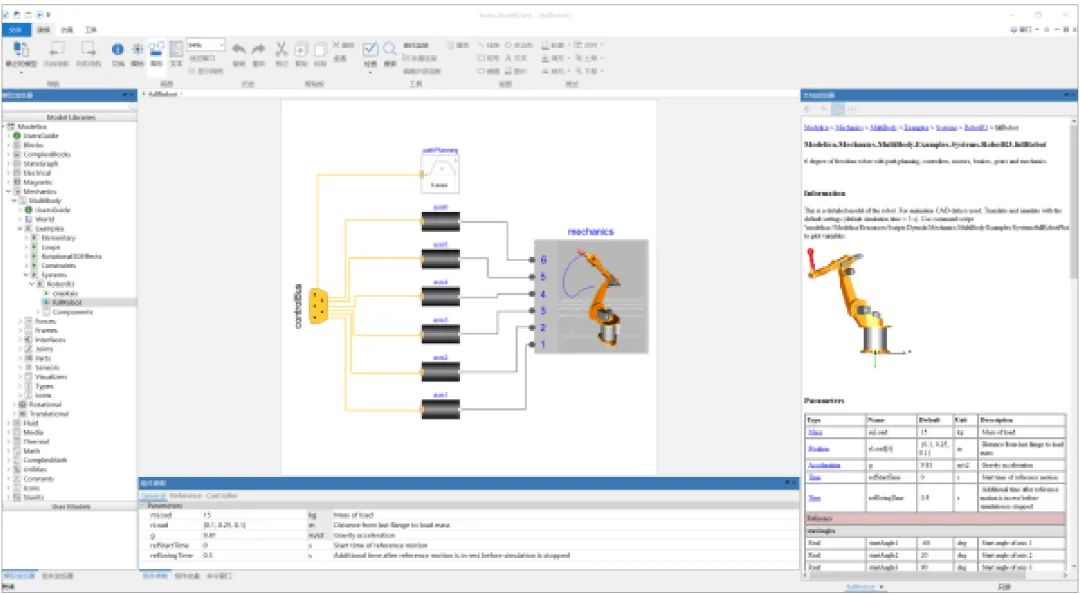

▲Hello World软件

l 开发示例

MWorks.SDK提供了14个典型开发范例，每个范例都有详细介绍和全部源码工程，打开源码工程即可编译、运行、体验和调试。

▲MWorks.SDK的14个开发范例

上述示例可以归纳为以下几种应用：

• 自定义Ribbon菜单及响应

• 自定义添加用户面板，支持用户面板与图形视图的双向关联

• 扩展系统面板，如扩展模型浏览器、扩展仿真浏览器、扩展参数面板等

• 扩展图形视图，添加自定义图形

• 仿真过程中实时获取数据并驱动动画显示

• 仿真过程中实现在线调参

• 基于SDK开发专业设计仿真APP

例如，SimPanelCtxMenu示例展示了如何在图形视图中添加自定义图形（如下图的标签图元），并支持在仿真过程中实时更新图元（如实时更新标签图元中的变量值）。

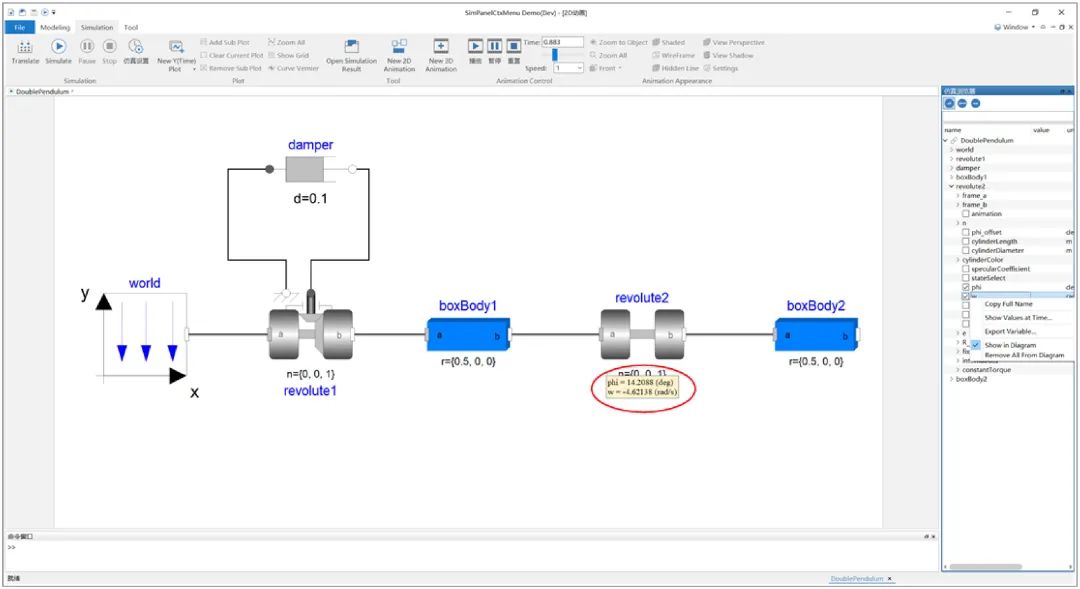

▲图形视图扩展及动态显示

FreqSweep示例展示了如何基于SDK快速开发一个频率估算APP，该APP适用于针对一般模型（Modelica 模型、FMU 模型、黑箱模型等）进行频率特性估算，可以给出系统频率响应图并获取系统频域相关的属性，从而支持后续控制回路的设计。

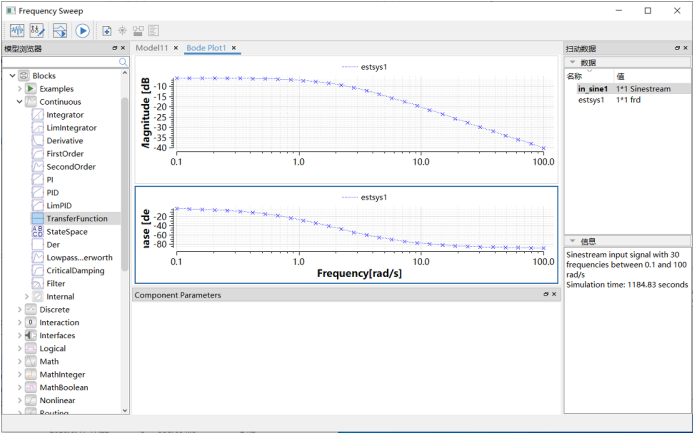

▲基于SDK的频率估算APP

不仅如此，MWorks.Sysplorer作为Modelica IDE，本身即采用MWorks.SDK开发的，它既是MWorks.SDK的生成环境，也是其自身的第一用户。目前，MWorks.SDK已在航空、航天、汽车、核能等多个领域的专业仿真APP中得以应用和验证。

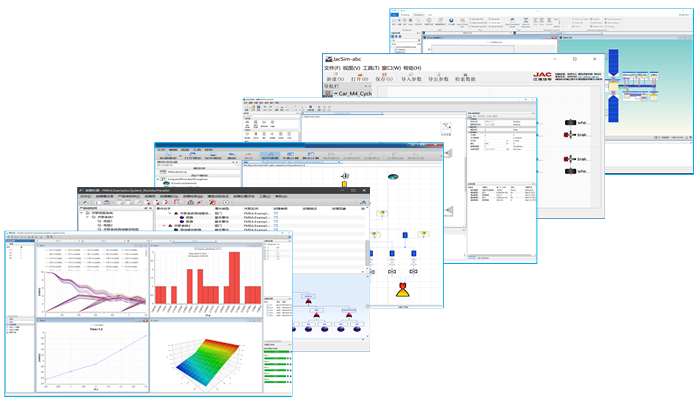

▲基于SDK开发的专业工具箱或APP

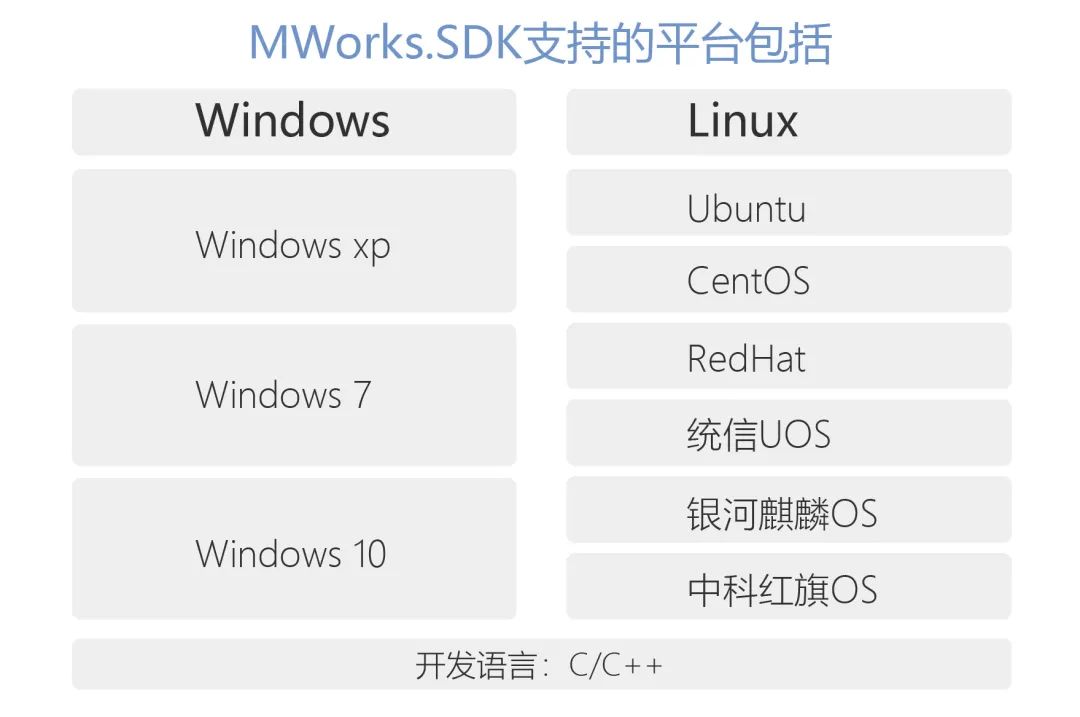

MWorks.SDK开发环境

l MWorks.SDK的VS2010开发环境包括：

○Qt5.5.1：x86或x64版本

○IDE：Microsoft Visual Studio 2010

l MWorks.SDK的VS2017开发环境包括：

○Qt5.14.2：x86或x64版本

○IDE：Microsoft Visual Studio 2017

l MWorks.SDK的CentOS 8的开发环境包括：

○ Qt5.14.2：x64版本

○ IDE：Visual Studio Code、Qt Creator

○ 编译器：gcc/g++ 8.3

结语

MWorks.SDK作为MWorks.Sysplorer的核心引擎，已在多个项目和产品中经过反复打磨，目前SDK已趋于稳定和完备。

MWorks.Sysplorer研发团队秉着“敬业、精益、专注、创新”的工匠精神，不忘初心，认真做软件。同时，也愿意与广大有志之士，围绕复杂工程系统数字化设计与验证，共筑中国工业软件生态。
