概述

本文介绍如何在matlab的simulink中嵌入C语言进行多输入多输出的仿真;matlab版本位2015b;

创作不易,如果本文帮到了您;

如果本文帮到了您,请帮忙点个赞 ????????????;

如果本文帮到了您,请帮忙点个赞 ????????????;

如果本文帮到了您,请帮忙点个赞 ????????????;

1 s-function

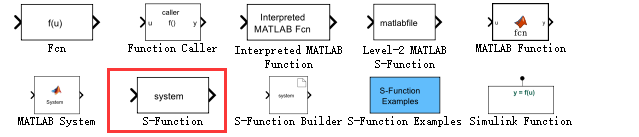

S-function模块,位于Simulink/User-Defined Functions模块库中,它可以很方便的调用matlab脚本,即.m为后缀的文件,也可以调用c文件,但是这里是LEVEL-1的s-function,也就是只能进行单输入和单输出,对于LEVEL-1的单输入单输出参考《matlab 调用C程序进行simulink仿真》这篇文章,具体不再赘述,相关信息如下所示;


但是有的时候需要进行多输入多输出,即MIMO的系统,那么就需要LEVEL-2的s-function,因此这里需要使用S-Function Builder来自定义需要输入的参数和输出的参数;


2 具体设置

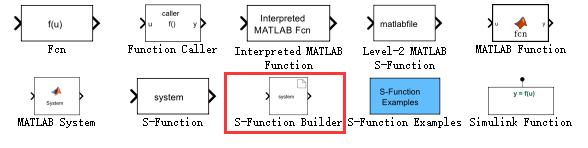

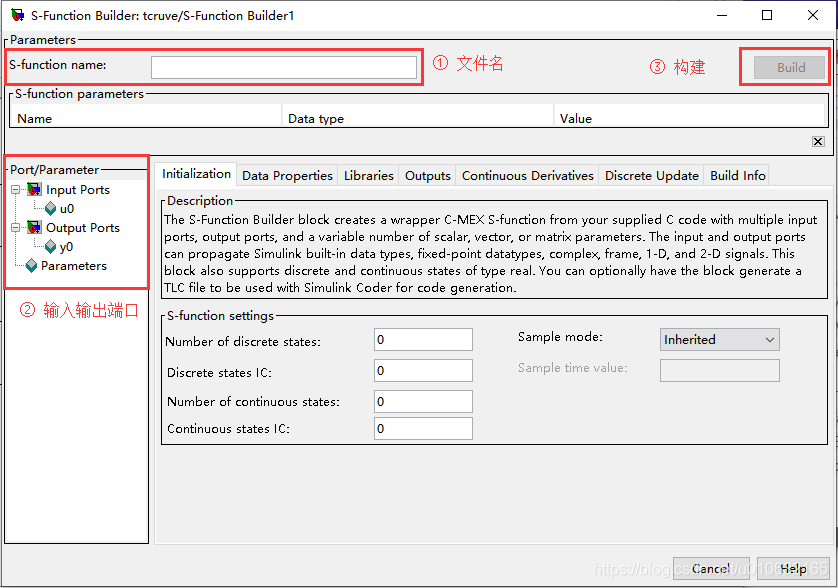

首先拖拽S-Function Builder到仿真文件中,并双击打开,可以看到具体的属性如下图所示;


一般初级的使用,这里有四个地方需要注意,已经在上图中标注出来;

S-Function文件名,最终构建成功会生成相应名称的C文件;

输入输出的设置,根据需求设置S-Function的入口参数,和返回参数,后面会详细解释;

完成设置之后需要进行构建,生成C文件;

对相应文件进行修改,最终进行编译;

如果编译成功的话,C程序就已经成功嵌入了,下面可以进行simulink仿真了;

后面将结合一个例子进行分析;

2.1 输入输出

首先设置文件名,本文设置为sfun_myc;

然后在输入和输出选项下有相关端口的属性选项,具体如下;

Port name:端口名称,用户自己填写;

Dimensions:数据的维度,这里有两种选项,分别是1-D和2-D;如果是1-D则表示输入向量,2-D则表示输入为矩阵;

Rows:输入数据的行数;

Columns:输入数据的列数;

Complexity:输入的数据是实数还是复数,这里有real和complex这两个选项;

2.1.1 添加相应的输入信号

如下图所示;点击图标①,在Input ports的选项下,添加了u0,u1,u2和t,这四个输入信号的添加;


2.1.2 添加相应的输出信号

输出具体如下图所示;


2.2 构建 S-Function

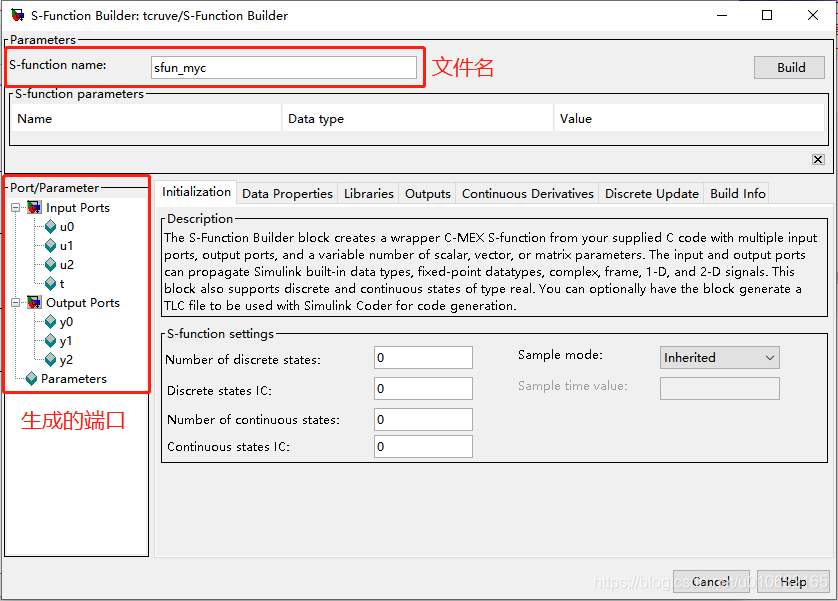

设置成功之后,具体信息如下图所示;

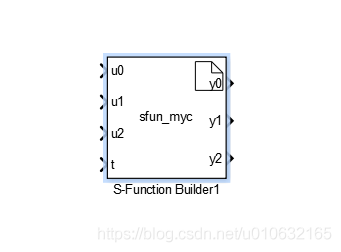

模块图标如下图所示;


从上面两图可以看出,已经设置完成,点击Build生成S-Function对应的C程序,包括;

sfun_myc.c;在这文件中也可以进行对输出的修改;

sfun_myc_wrapper.c;主要修改这个文件,下面具体再分析;

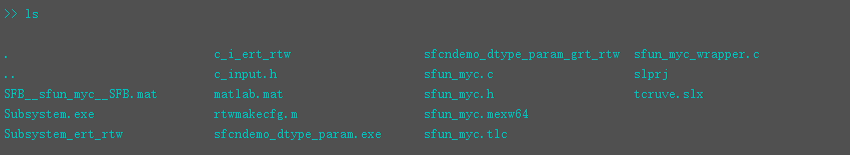

文件列表如下图所示;


3 源码分析

3.1 sfun_myc.c

sfun_myc.c是软件自动生成的文件,源码相对较长,占较大篇幅,暂时不贴,主要分析其中几个主要的函数;

在mdlOutputs函数会每过一个采样点(sample time)就被调用一次,在这里以及传入了我们之前定义好的四个参数,以及需要输出的三个参数;

并且最终调用sfun_myc_Outputs_wrapper函数来处理输入和输出,具体如下所示;

static void mdlOutputs(SimStruct *S, int_T tid)

{

const real_T *u0 = (const real_T*) ssGetInputPortSignal(S,0);

const real_T *u1 = (const real_T*) ssGetInputPortSignal(S,1);

const real_T *u2 = (const real_T*) ssGetInputPortSignal(S,2);

const real_T *t = (const real_T*) ssGetInputPortSignal(S,3);

real_T *y0 = (real_T *)ssGetOutputPortRealSignal(S,0);

real_T *y1 = (real_T *)ssGetOutputPortRealSignal(S,1);

real_T *y2 = (real_T *)ssGetOutputPortRealSignal(S,2);

sfun_myc_Outputs_wrapper(u0, u1, u2, t, y0, y1, y2);

}

3.2 sfun_myc_wrapper.c

主要的逻辑是在这个函数中进行编写;源码太长,占较大篇幅,暂时不贴,主要分析其中几个主要的函数;

/* This sample sets the output equal to the input

y0[0] = u0[0];

For complex signals use: y0[0].re = u0[0].re;

y0[0].im = u0[0].im;

y1[0].re = u1[0].re;

y1[0].im = u1[0].im;

*/

上面的代码可以看到,u0为输入,y0和y1位输出;

在sfun_myc_Outputs_wrapper函数中进行修改,就可以得到:

y = f ( x ) y=f(x)y=f(x)

这里用梯形速度曲线进行测试,具体如下;

/*

* Output functions

*

*/

void sfun_myc_Outputs_wrapper(const real_T *u0,

const real_T *u1,

const real_T *u2,

const real_T *t,

real_T *y0,

real_T *y1,

real_T *y2)

{

/* %%%-SFUNWIZ_wrapper_Outputs_Changes_BEGIN --- EDIT HERE TO _END */

/* This sample sets the output equal to the input

y0[0] = u0[0];

For complex signals use: y0[0].re = u0[0].re;

y0[0].im = u0[0].im;

y1[0].re = u1[0].re;

y1[0].im = u1[0].im;

*/

/* %%%-SFUNWIZ_wrapper_Outputs_Changes_END --- EDIT HERE TO _BEGIN */

int Am = u0[0];

int Vm = u1[0];

int Pf = u2[0];

int T = t[0];

int Ta = Vm/Am;

int Tm = (Pf - Am*Ta*Ta)/Vm;

int Tf = 2*Ta+Tm;

printf("%drn",Tf);

//梯形

if(Tm>0){

if(T <= Ta){

y0[0] = 0.5*Am*T*T;

y1[0] = Am*T;

y2[0] = Am;

}else if(T<=(Ta+Tm)){

y0[0] = 0.5*Am*Ta*Ta + Vm*(T-Ta);

y1[0] = Vm;

y2[0] = 0;

}else if(T<=(Ta+Tm+Ta)){

y0[0] = 0.5*Am*Ta*Ta + Vm*Tm + 0.5*Am*(T-Ta-Tm)*(T-Ta-Tm);

y1[0] = Vm-Am*(T-Ta-Tm);

y2[0] = -Am;

}

}else{

//三角形

Ta = sqrt(Pf/Am);

if(T

y0[0] = 0.5*Am*T*T;

y1[0] = Am*T;

y2[0] = Am;

}else{

y0[0] = 0.5*Am*Ta*Ta + 0.5*Am*(T-Ta)*(T-Ta);

y1[0] = Am*Ta - Am*(T-Ta);

y2[0] = -Am;

}

}

}

3.2 编译程序

编辑好相应的函数就可以开始编译程序;

在matlab终端输入以下指令;

mex sfun_myc.c sfun_myc_wrapper.c

0 warning 0 errors


如果出现以下提示:

=错误使用 mex

未找到支持的编译器或 SDK。您可以安装免费提供的 MinGW-w64 C/C++ 编译器;请参阅安装 MinGW-w64 编译器。如需更多选项,请参阅http://www.mathworks.com/support/compilers/R2015b/win64.html。=

则需要先根据提示安装相应的编译器。

4 相关测试

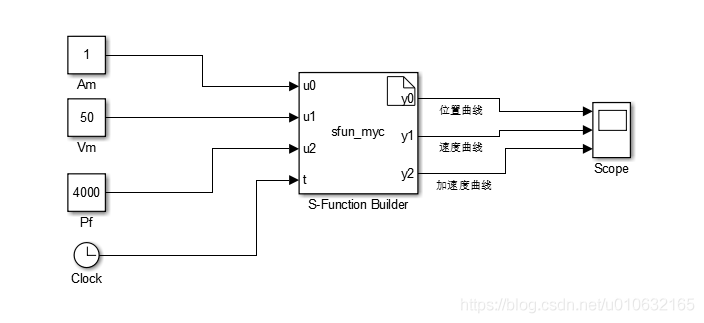

仿真的框图如下所示;

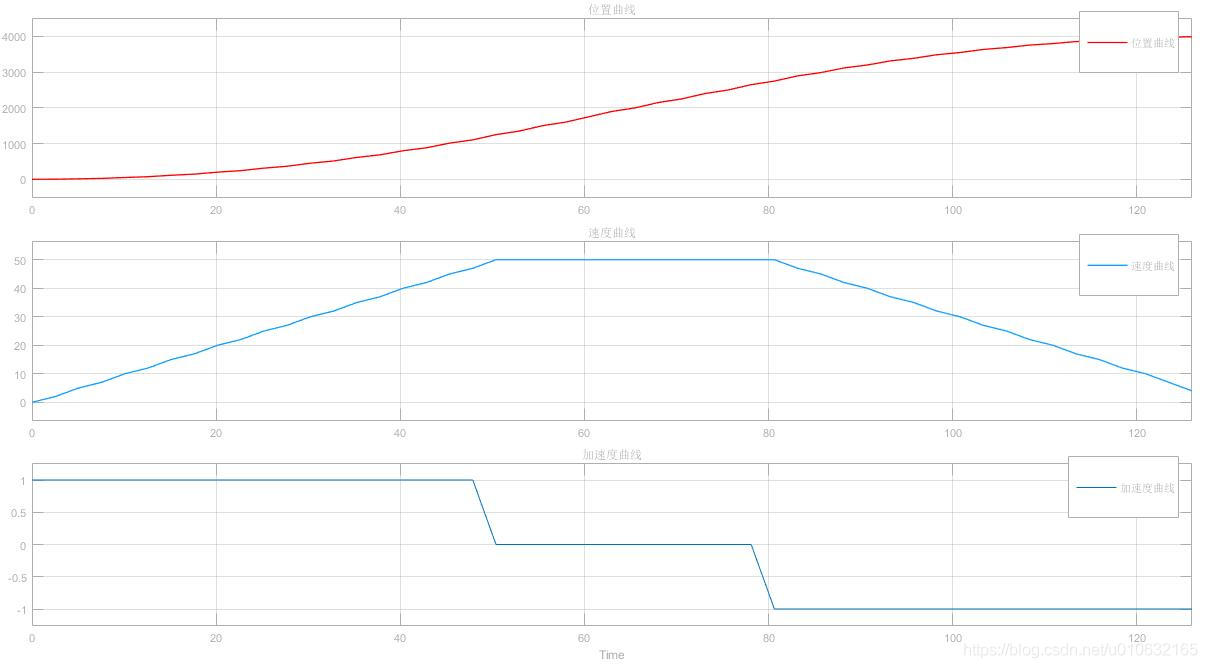

写的是一个梯形曲线规划,????????????,结果符合预期,开心。


5 总结

本文总结了在matlab的simulink中调用C语言进行仿真,但是还有很多请问没有考虑在内,需要读者进行举一反三,如果有别的问题也可以进行在文章下方进行评论,或者私信我。

笔者能力和水平有限,文中难免有错误和纰漏之处,请大佬们不吝赐教;
