概述

使用 Model Browser 浏览模型层次结构

使用查找功能来搜索模型元素

执行基本搜索

执行高级搜索

搜索属性值

指定搜索条件并对结果排序

使用 Model Explorer 进行搜索

在构建和修改模型时，了解模型结构并且能够找到特定的模型元素将很有帮助。Simulink Editor 工具可简化这些任务。使用适合模型大小和复杂度的工具。

使用模型浏览器来查看和浏览模型结构。可以使用模型浏览器在模型层次结构中导航来查找元素。这种方法适用于熟悉其结构的小型模型。
在 Modeling 选项卡上，点击 Find 以找到符合搜索条件的模型元素。可以在选定系统中进行搜索，（可选）并且使搜索范围包括该系统下的所有系统。还可以基于搜索条件缩小搜索结果范围。
使用 Model Explorer 基于高级条件搜索模型层次结构。可以使用它来搜索模型层次结构并搜索变量。Model Explorer 能够搜索并将更改一次性应用于多个模型元素。
使用工程范围搜索以集中搜索所有模型和支持文件。可以在模型文件、MATLAB 文件和其他工程文件（如 PDF 和 Microsoft®Word 文件）中查找匹配项。

使用 Model Browser 浏览模型层次结构

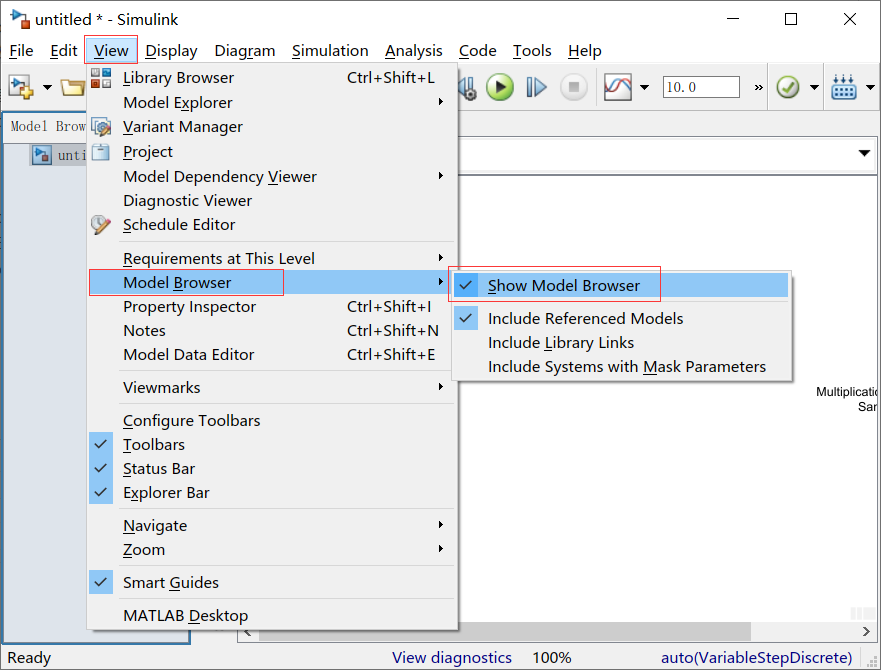

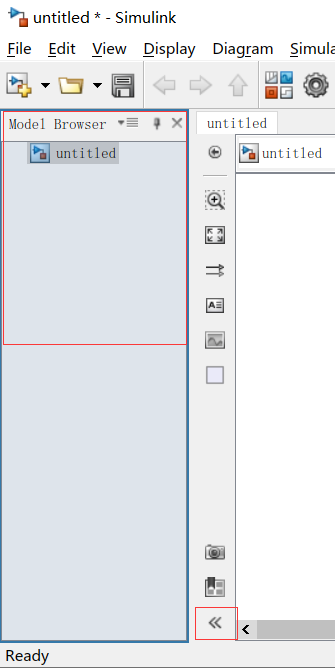

使用 Model Browser 在具有树状结构的模型层次结构中导航。该浏览器可以帮助了解模型的组织结构并浏览系统内的系统。要显示 Model Browser，请在 Simulink Editor 中，在 View 选项卡中，选择 Model Browser>Show Model Browser。

如图所示：

可以通过点击 Hide/Show Model Browser 控件来切换 Model Browser 显示。

如图所示：

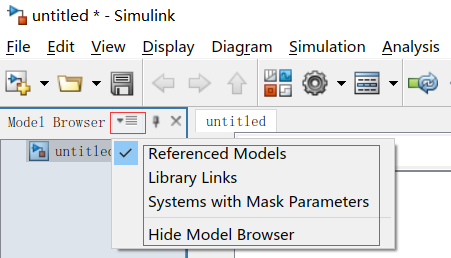

在 Model Browser 中，指定是否包括链接到库或封装子系统的模块。点击，然后选择 Library Links 或 Systems with Mask Parameters。

如图所示：

使用查找功能来搜索模型元素

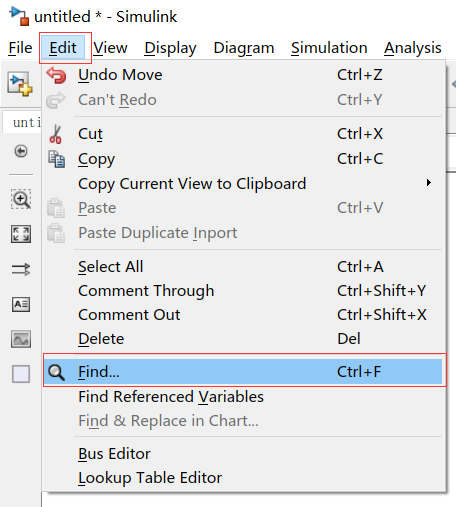

通过点击Edit选项卡上的 Find 在 Simulink 模型中搜索。如图所示：

使用 Find 来查找、浏览到并选择与输入的搜索字符串相匹配的元素。搜索可以匹配元素中任何位置的字符串，例如名称和参数值。可以自定义搜索，以仅在某些类型的元素中进行搜索，或仅在以某种方式设置的特定参数中进行搜索。

默认搜索	可用搜索选项
在当前系统中进行搜索	指定在模型层次结构中搜索当前系统及该系统下的所有系统。
在所有模型元素包括所有类型的 Simulink 和 Stateflow® 对象中进行搜索	缩小搜索范围，以仅包含您需要的元素，如模块、注释或信号。
在参数中进行搜索	指定在搜索中省略参数值。
不区分大小写，部分匹配	搜索完全匹配并使用正则表达式。
在引用模型中但不在链接模块或封装系统中进行搜索	您可以逐个关闭和打开这些选项。

执行基本搜索

在模型 sldemo_fuelsys 的当前层级中搜索包含数字 2 的所有模型元素。

注意：打开 Property Inspector 查看当前选择的属性和参数。在 View 选项卡中，点击 Property Inspector。

（1）打开模型 任意的模型。

（2）在 Edit选项卡上，点击 Find。

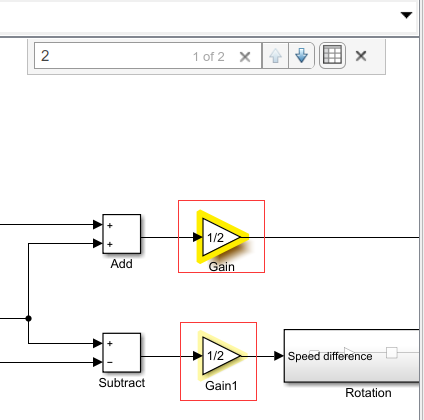

（3）在搜索框中输入 2，然后按 Enter 键。将会看到2个突出显示的模型元素。找到的第一个元素（版权注释）的突出显示更明显，表明它是当前匹配。

如图所示：

（4）要移动到下一个元素，点击搜索框的向下箭头。在此示例中，当前选定突出显示将移至 Constant 模块。模块名称不会出现在模型中。在 Property Inspector 中查看，会看到模块名称 Constant2。

（5）使用向上和向下箭头在找到的其余元素之间移动。

执行高级搜索

可以通过指定搜索条件来缩小搜索范围。

（1）在 Edit 选项卡上，点击 Find。

（2）输入搜索字符串。也可以稍后添加搜索字符串。

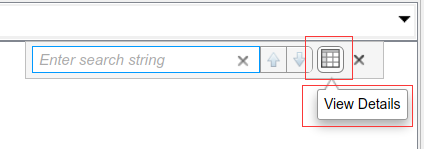

（3）点击 View Details。

如图所示：

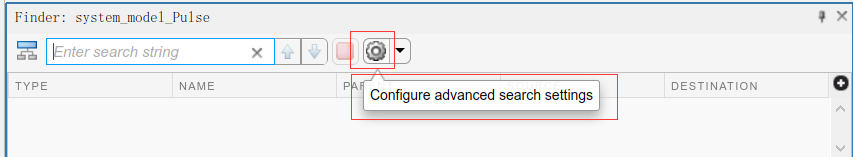

（4）点击 Configure advanced search settings 按钮。

如图所示：

（5）在 Advanced Search Settings 对话框中，对于要设置的每个条件，点击 Add property and value 按钮。选择属性并输入每个条件的值。

如图所示：

（6）设置任何其他高级搜索设置，然后点击 OK。

（7）如果输入了搜索字符串，则将执行搜索。您也可以在指定条件后输入搜索字符串，或输入星号 (*) 来搜索与高级条件匹配的任何模型元素。

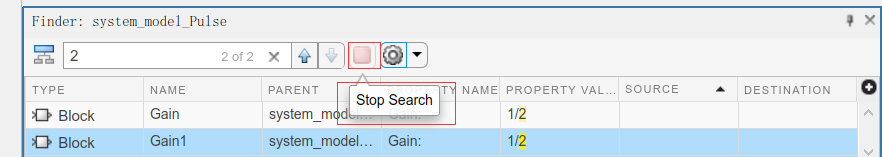

注意：可以取消搜索并查看部分搜索结果。在 Finder 界面中，点击 Stop Search 按钮。如图所示：

搜索属性值

使用搜索框，可以指定要搜索的属性和值。以 Property:Value 的形式输入搜索字符串。例如，要搜索值为 throttle_sw 的所有Constant value 参数，请键入 Value:throttle_sw，然后按 Enter 键。要搜索所有 Constant 模块，请输入 BlockType:Constant。要搜索出现在该模块描述中的文本，请使用 Description:textstring 的形式。

使用属性的编程名称进行搜索。要找到编程名称，请在 Property Inspector 中，将鼠标悬停在该属性上。
输入完整的属性名称，不区分大小写。不能对属性名称使用正则表达式或部分匹配。
默认情况下，值搜索不区分大小写，并且会查找部分匹配。使用高级搜索设置可使搜索区分大小写、指定逐字匹配或使用正则表达式搜索。

要搜索具有冒号的字符串并防止将冒号前的文本视为属性，采用以下方法之一：

在冒号前添加反斜杠进行转义，例如 Earth: a planet。
在表达式前后使用单引号或双引号，例如 'Earth: a planet' 或 "Earth: a planet"。

指定搜索条件并对结果排序

指定搜索条件，并使用 Finder 界面对结果进行排序。搜索包含字符串 xxx的所有元素。然后，可以使用 Finder 界面来缩小结果范围。可以在搜索运行时与搜索结果进行交互。但是，仅在搜索完成后才能对结果进行排序。

注意：将 Model Browser 与 Finder 界面结合使用来选择搜索起始点。

（1）在 Edit 选项卡上，点击 Find。

（2）输入搜索字符串。也可以稍后添加搜索字符串。

（3）点击 View Details。

如图所示：

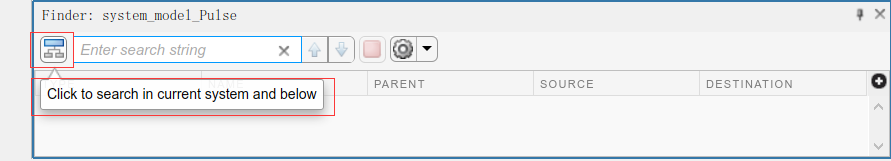

（4）要扩大搜索范围，在 Finder 界面中点击 Click to search in current system and below 按钮。

如图所示：

（5）搜索包含字符串的所有元素。在搜索框中输入参数，然后按 Enter 键。

（6）仅搜索模块。在 Advanced Search Settings 对话框的 Object Type 下，清除 Stateflow 复选框。展开 Simulink 列表，并清除 Annotations 和 Signals 复选框。

（7）将搜索范围进一步缩小为仅查看其描述中包含单词input 的模块。在 Property :Value 下，从属性列表中选择BlockDescription。在值框中，输入 input，然后点击 Add property and value 按钮。点击 OK。

（8）搜索会返回较少的模块。可以添加更多属性值以进一步缩小搜索范围。例如，可以指定要搜索的模块的类型。打开 Advanced Search Settings 对话框。在 Property :Value 下，添加另一个属性-值对组。将属性设置为 BlockType，将值设置为 MultiPortSwitch。点击 Add property and value 按钮，然后点击 OK。列表中会出现一个模块。

（9）清除高级搜索条件。点击 Configure advanced search settings 按钮上的箭头，然后选择 Clear Advanced Settings。

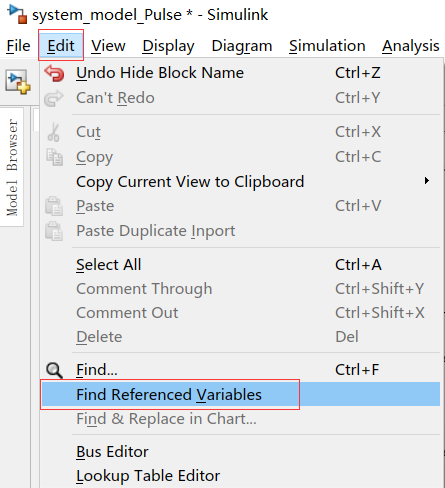

使用 Model Explorer 进行搜索

Model Explorer 用来使用高级方法来浏览和修改模型。使用 Model Explorer 可搜索：

工作区和数据字典中的变量
模型中的变量使用
某一类模块的实例
模块参数和参数值

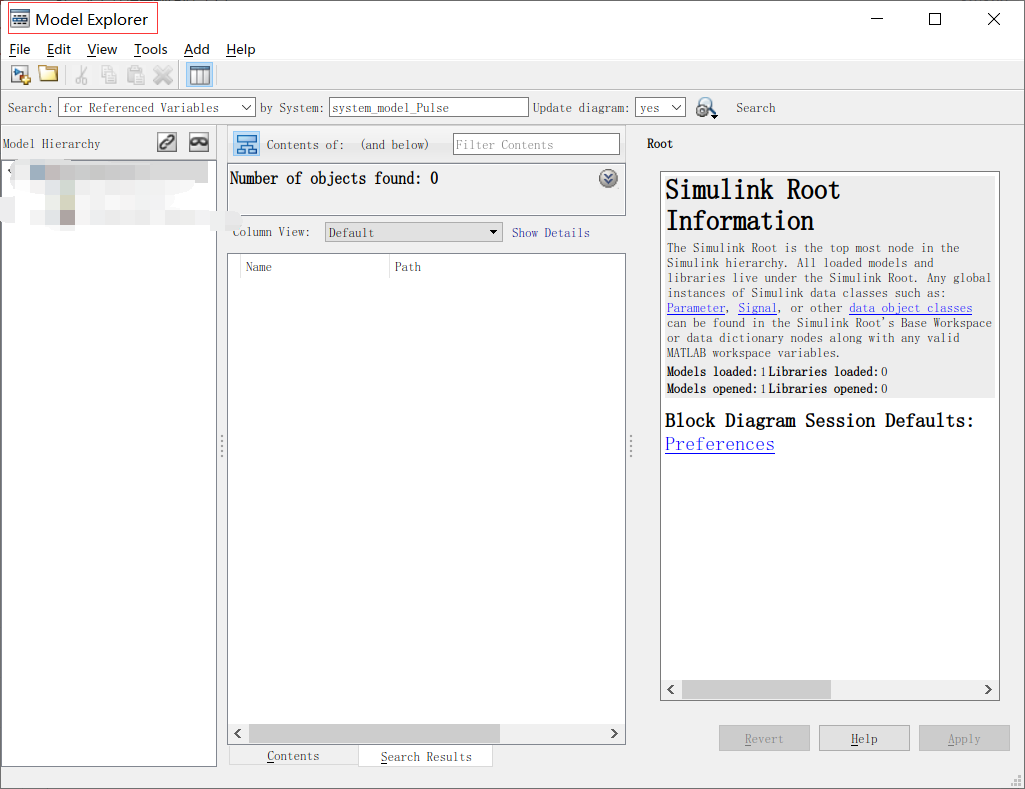

可以合并搜索条件并迭代优化结果。在 Model Explorer 中搜索模型元素，在模型层次结构中选择的节点开始。可以搜索整个模型，搜索某个特定的系统，或者搜索层次结构中的某个系统及该系统下的所有系统。使用搜索结果，可以一次性将更改应用于多个元素。要修改算法模块参数，例如 Gain 模块的 Gain 参数。

如图所示：
