概述

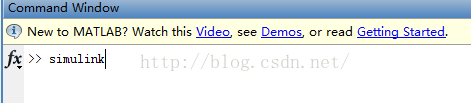

在命令窗口敲入 simulink，

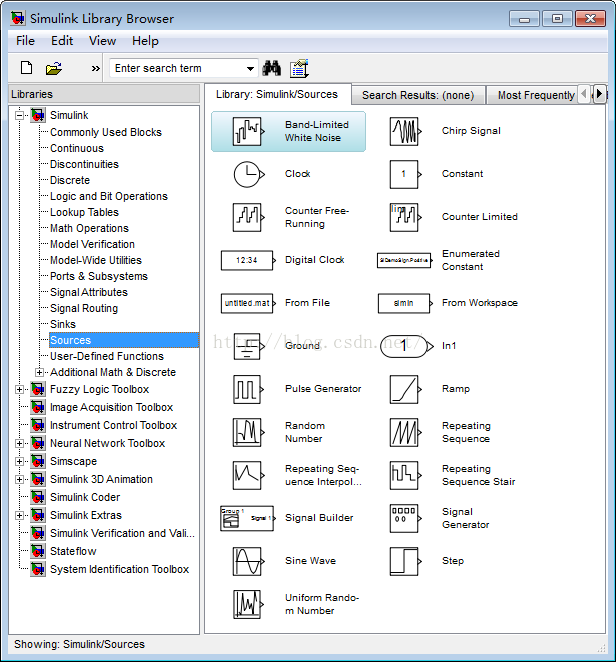

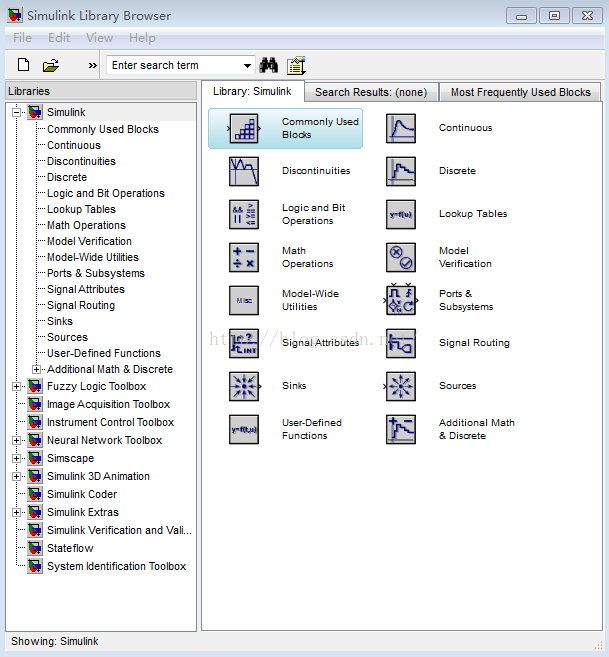

调出仿真库浏览器窗口；

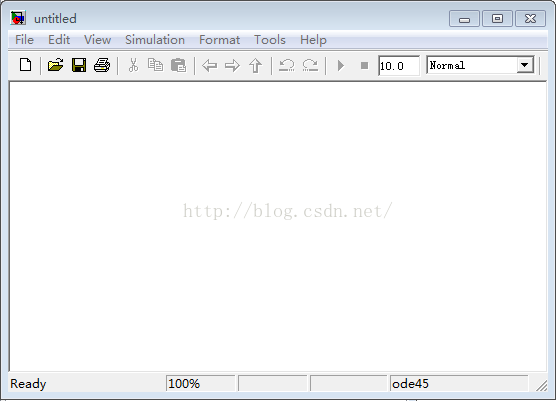

在仿真库浏览器窗口中选择菜单 File-New-Model；弹出一个仿真工作窗口；看下，默认仿真停止时间是10.0；
在Sources中找到正弦信号，Sine；拖到仿真工作窗口；
在公用块中找到 Scope；拖到仿真工作窗口；

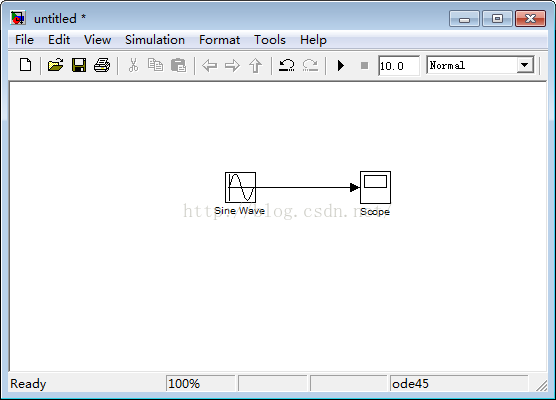

拖动鼠标在二者之间建立连线；
双击 Scope组件，打开Scope的显示窗口；点击 Run 按钮，出现仿真结果如下图；这个都是按默认参数仿真的；

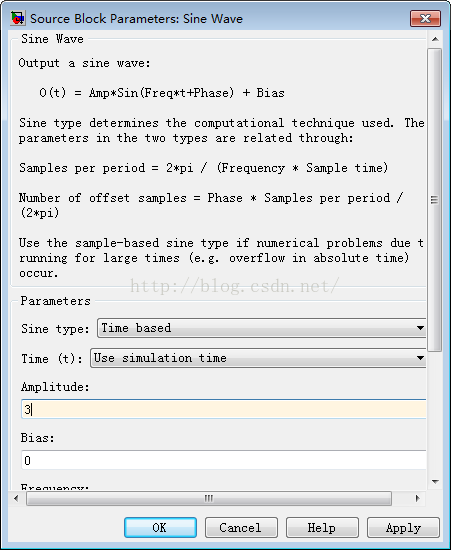

双击正弦波组件，弹出该组件的参数设置窗口，修改正弦波幅度为3；

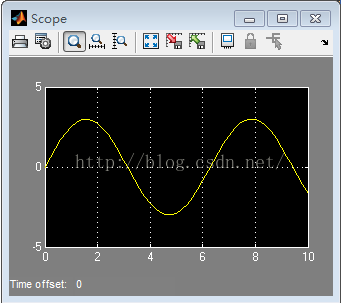

再次执行仿真，结果如下图；

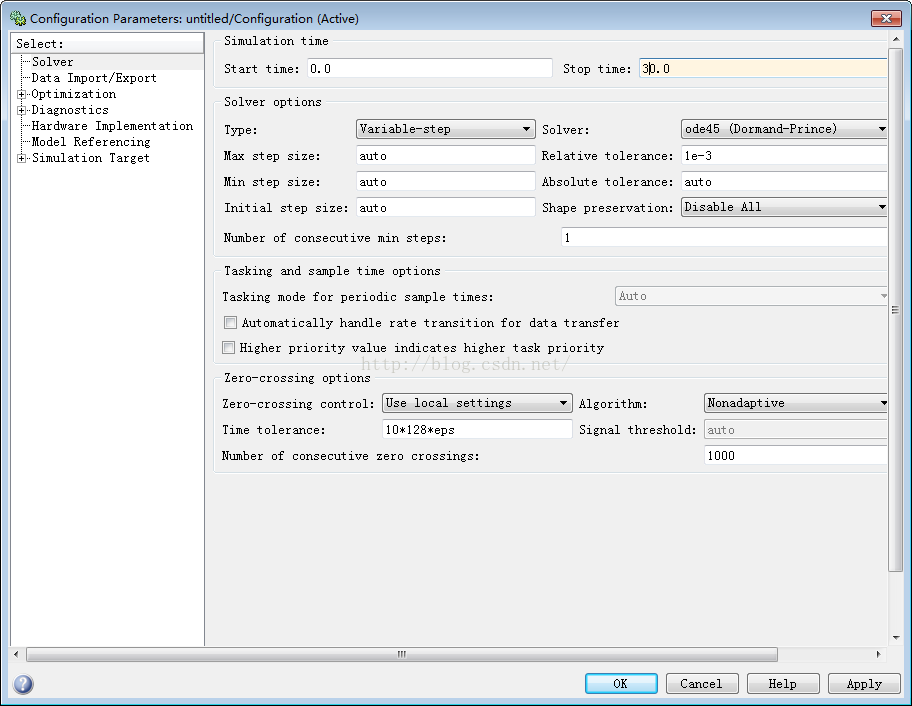

在仿真窗口菜单中选择 仿真-配置参数，弹出参数配置窗；修改仿真停止时间为30.0；

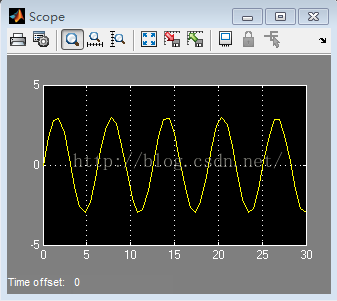

再次运行仿真，结果如下图；
上面是matlab版本12；使用matlab 6.5版做也可以；找不到组件可以搜索；
Sources是信号源库；包括正弦波、方波、常量、随机数等；
Sinks是基本仿真模块库；
