>> a = 20;
>> x = -2:0.01:2;
>> for i = 1:200
    y = abs(x).^(2/3) + exp(1)/3.*power((pi-power(x,2)),1/2).*sin(a*pi*x);
    a = i/10;
end
>> plot(x,y,'r')

绘制二维图形

曲线是由顶点与线段的连接组合而成，而二维图形是由一条或多条曲线组成的平面图形。下面，简单介绍绘制二维图形的函数。

plot函数

在Matlab中，plot函数是最广泛使用的基本绘图函数。plot函数主要用于绘制平面上的线性坐标曲线。

plot函数的调用格式：
1.plot(x)，根据参数x的不同类型绘制对应的线。
2.plot(x,y)，参数x和y为向量或矩阵，分别用于存储要绘制的数据点的横坐标和纵坐标。
3.plot(x1, y1, x2, y2, … , xn, yn)，x1和y1、x2和y2……xn和yn分别组成一组向量对，以每一组向量对为横、纵坐标绘制出一条曲线。

%示例1：
>> y = 1:1:8;
>> plot(y,'k')

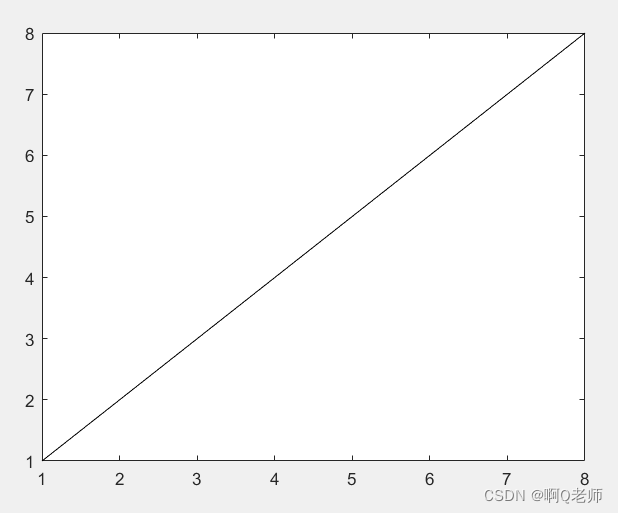

示例1如图：

%示例2：
>> t = linspace(0,2*pi,200);
>> x = sin(t)+sin(2*t);
>> y = cos(t)-cos(2*t);
>> plot(x,y,'k')

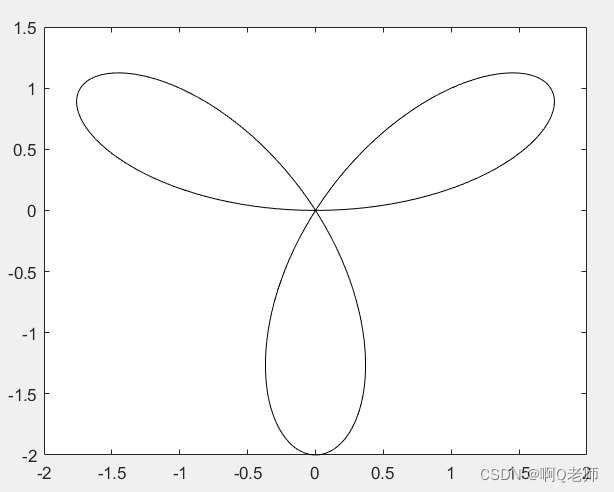

示例2如图：

%示例3：
>> t1=linspace(0,2*pi,66);
>> x=cos(t1)+sin(t1);
>> t2=linspace(0,2*pi,88);
>> y=sin(t2)-cos(t2);
>> plot(t1,x,t2,y)

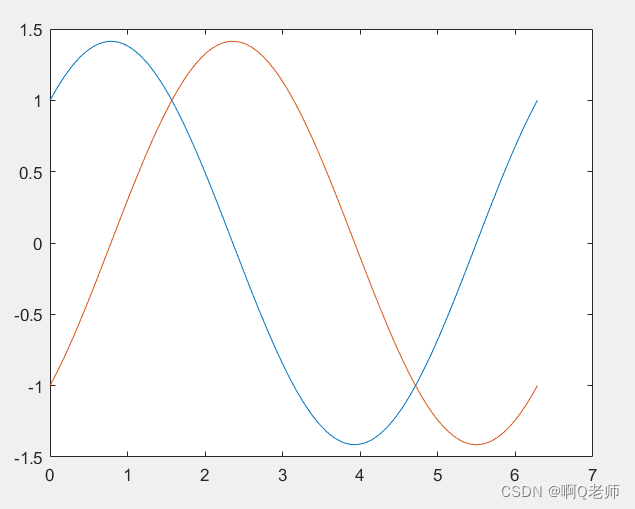

示例3如图：

fplot函数

fplot函数不同于plot函数需要给出的自变量和因变量的数组，而是根据参数函数的变化特性自适应地设置采样间隔。当函数值变化缓慢时，设置的采样间隔大；当函数值变化剧烈时，设置的采样间隔小。

fplot函数的调用格式：
1.fplot(func, lims)，其中，func代表定义曲线y坐标的函数，通常采用函数句柄的形式。lims为x轴的取值范围，用二元行向量[xmin,xmax]描述，默认为[-5, 5]。
2.fplot(func_x, func_y, lims)，其中，func_x，func_y代表函数，通常采用函数句柄的形式。lims为参数函数func_x和func_y的自变量的取值范围，用二元向量[tmin，tmax]描述。

%示例1：

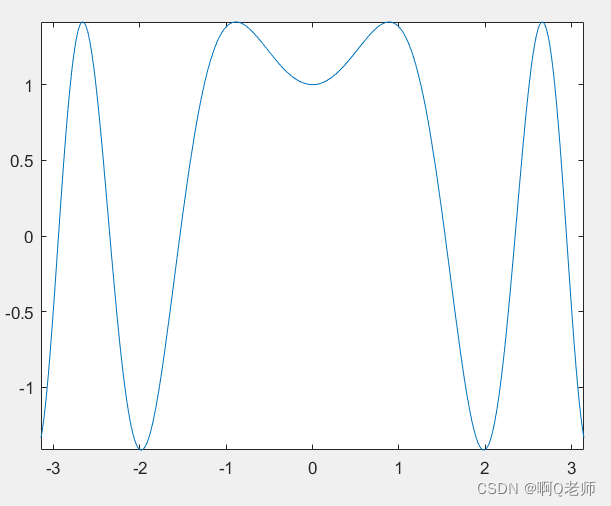

>> fplot(@(x)sin(x.^2)+cos(x.^2),[-pi, pi])

示例1如图：

%示例2：

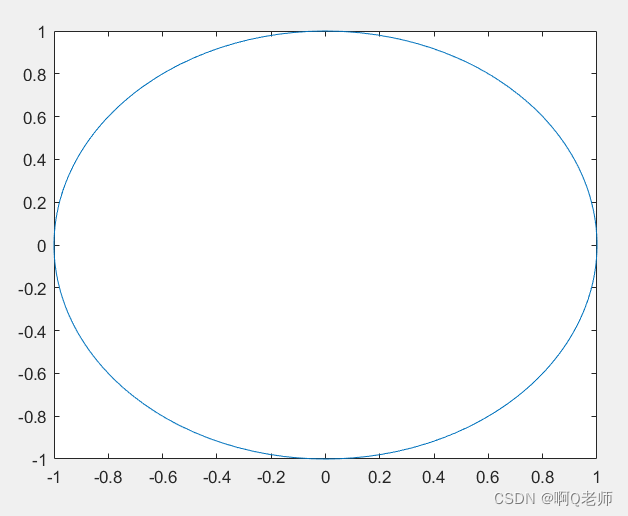

>> fplot(@(t)sin(t), @(t)cos(t), [-pi, pi])

示例2如图：

fimplicit函数

显函数：在某一变化过程中，两个变量x、y，对于某一范围内的x的每一个值，y都有确定的值和它对应，y就是x的函数。即y=f(x)。
隐函数：方程F(x,y)=0能确定y是x的函数
fimplicit函数能够绘制隐函数的图形，而上述的plot函数和fplot函数可以绘制显函数的图形，但不能绘制隐函数的图形。

fimplicit函数的基本格式：
fimplicit(f, [a b c d]) ， 其中，f是匿名函数表达式或函数句柄，
[a,b]指定x轴的取值范围，[c, d]指定y轴的取值范围。若省略c和d，
则表示x轴和y轴的取值范围均为[a,b]。若没有指定取值范围，x轴和y轴的默认取值范围为[-5, 5]。

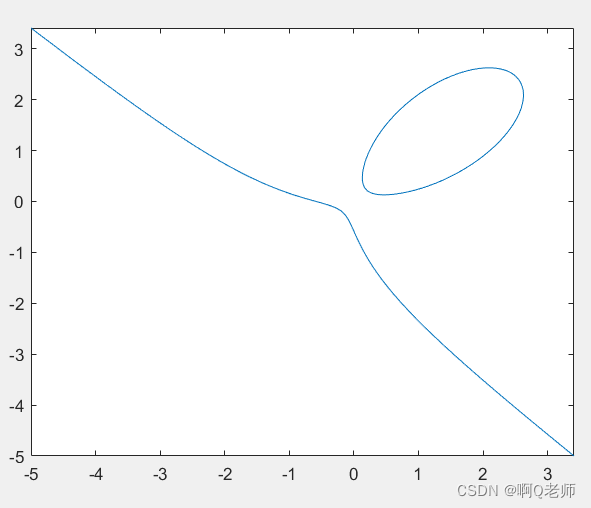

%示例：
>> fimplicit(@(x,y)x.*x.*x+y.*y.*y-5*x.*y+1/5)

bar函数

bar函数为条形图函数，用于显示不同时间点的数据大小或比较各组数据的大小。

bar函数的调用格式：
bar(x, width, style) ，其中，参数x存储绘图数据；选项width设置条形的相对宽度和控制在一组内条形的间距，默认宽度为0.8；选项style用于指定分组排列模式，类型有’grouped’（簇状分组）、‘stacked’（堆积）、‘histc’（横向直方图）、‘hist’（纵向直方图），默认采用簇状分组排列模式。

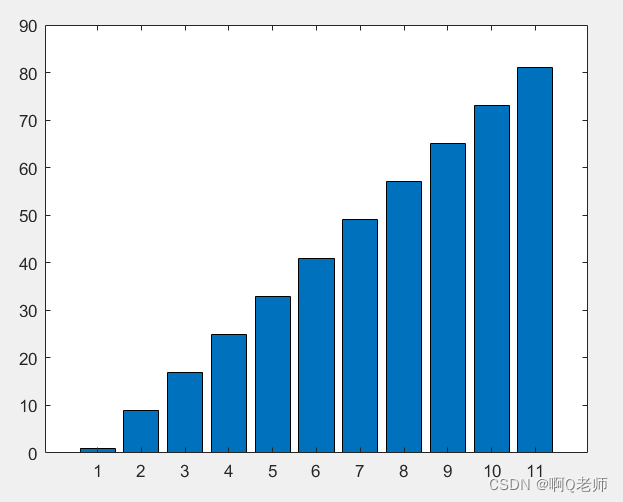

%示例：
>> x = [1:8:88];
bar(x,'grouped');

histogram函数

histogram函数为直方图函数
histogram函数的调用格式：
histogram (x, nbins) ，其中，参数x存储绘图数据；选项nbins用于设置统计区间的划分方式。若nbins是一个正整数，则统计区间均分成nbins个小区间；若nbins是向量，则向量中的每一个元素指定各区间的最小值，默认按x中的值自动确定划分的区间数。

%示例：
>> x = [1:1:10];
>> histogram(x,1:1:10)

pie函数

pie函数为扇形统计图
pie函数的调用格式：
pie(x, explode) ，其中，参数x存储绘图数据；explode是与x同等大小的向量或矩阵，与explode的非零值对应的部分将从饼图中心分离出来。explode缺省时，饼图是一个整体。

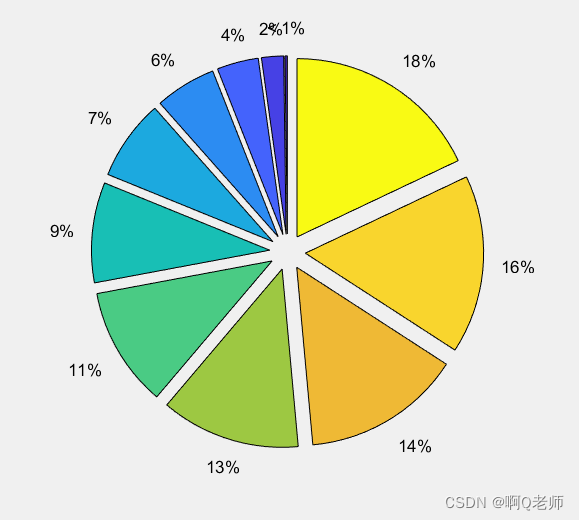

%示例：
>> x = [1:8:88];
>> pie(x,[1:1:11])

area函数

area函数为面积图
area函数的调用格式：
area(Y, basevalue) ，其中，若Y是向量，以Y为纵坐标绘制一条曲线；若Y是矩阵，则矩阵Y 的每一列元素对应一条曲线，堆叠绘制多条曲线。选项basevalue指定区域的基值，默认为0。

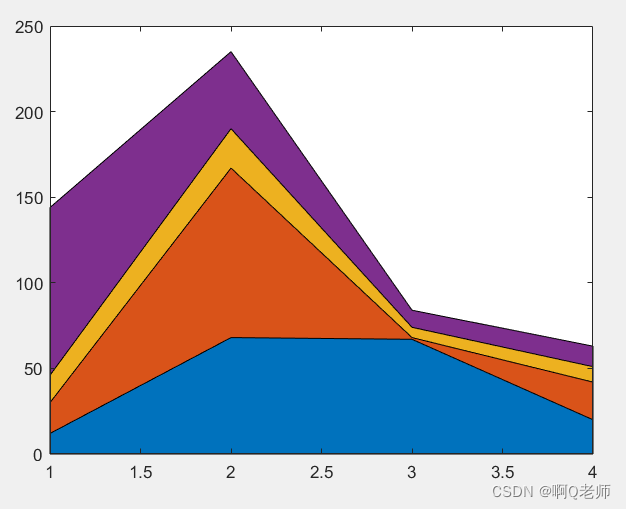

%示例：
>> x = [12,18,16,98;68,99,23,45;67,1,6,10;20,22,9,12];
>> area(x)

图形窗口的分割

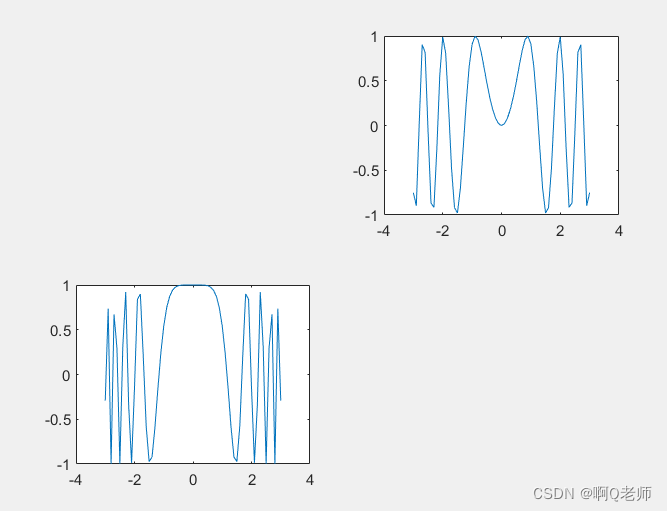

subplot函数，用来实现对当前图形窗口的分割。subplot函数的调用格式：
subplot(m, n, p)，其中，参数m和n表示将图形窗口分成m行n列个绘图区，区号按行优先编号。第3个参数指定第p个区为当前活动区，若p是向量，则表示将向量中的几个区合成1个绘图区。

>> x=-3:0.1:3;
>> subplot(2,2,2);    %将图形窗口划分成2×2——4个子图，选定2区为当前活动区
>> y2 = sin(2.*x.^2); %图形存放在2区
>> plot(x,y2);
>> subplot(2,2,3); %选定3区为当前活动区
>> y3 = cos(x.^3);
>> plot(x,y3);  %图形存放在3区

图形叠加

在已存在的图形上再叠加新的图形，可使用图形保持命令hold。hold on命令控制保持原有图形，hold off命令控制刷新图形窗口，不带参数的hold命令控制在两种状态之间进行切换。

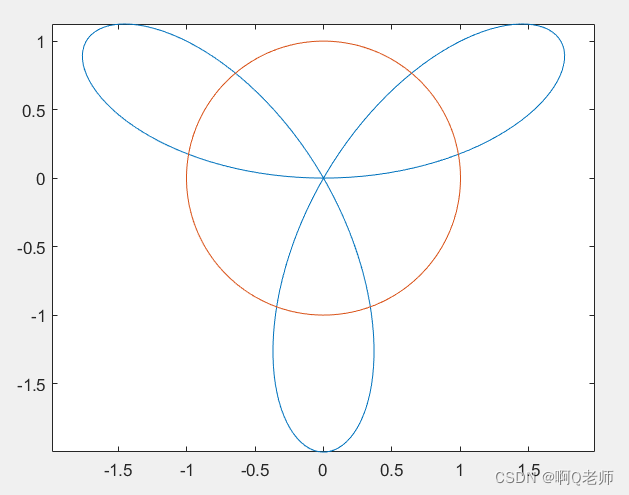

%示例：
>> t=linspace(0,2*pi,200);
>> x=sin(t)+sin(2*t);
>> y=cos(t)-cos(2*t);
>> plot(x,y);  %绘制三个叶片
>> axis equal
>> hold on   %保持原有图形
>> fplot(@(x)sin(x),@(x)cos(x),[-pi,pi]) %绘制圆

绘制三维图形

三维图形是通过x,y,z三条坐标轴表现的立体图形。

fplot3函数

fplot3函数的调用格式：
fplot3(x, y, z, 选项) ，其中，参数x、y、z组成一组曲线的空间坐标。通常，x、y和z为长度相同的向量， x、y、z对应元素构成一条曲线上各数据点的空间坐标；当x、y、z是同样大小的矩阵时，则以x、y、z对应列元素作为数据点坐标，曲线条数等于矩阵列数。当x、y、z中有向量，也有矩阵时，行向量的长度与矩阵的列数相同，列向量的长度与矩阵的行数相同。

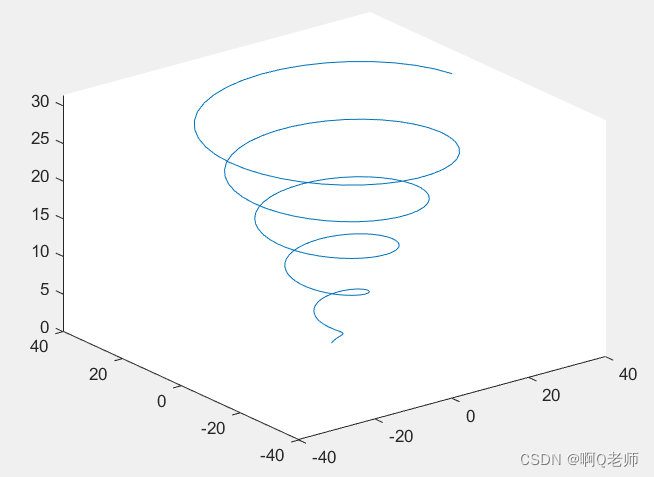

%示例：
>> t = 0:pi/20:10*pi;
>> x = sin(t)+t.*cos(t);
>> y = cos(t)-t.*sin(t);
>> z = t;
>> plot3(x,y,z)

二维网格绘制

将x方向区间[a，b]分成m份，将y方向区间[c，d ]分成n份，由各划分点分别作平行于两坐标轴的直线，将区域[a，b] × [c，d ]分成m × n个小网格，生成代表每一个小网格顶点坐标的网格坐标矩阵。

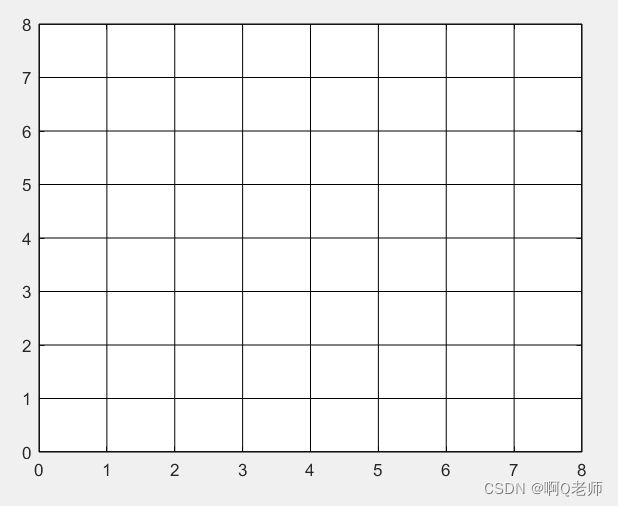

%示例：
>> a = 0:8;
>> b = 0:8;
>> [x,y] = meshgrid(a,b); %生成二维网格坐标矩阵的函数
>> plot(x,y,'k',y,x,'k') %注意x,y顺序

三维曲面绘制

mesh函数用于绘制三维网格图，surf函数用于绘制三维曲面图。
调用格式：
mesh(x, y, z, c)
surf(x, y, z, c)
x、y定义网格顶点的xy平面坐标；z定义网格顶点的高度；选项c用于指定在不同高度下的补面颜色。

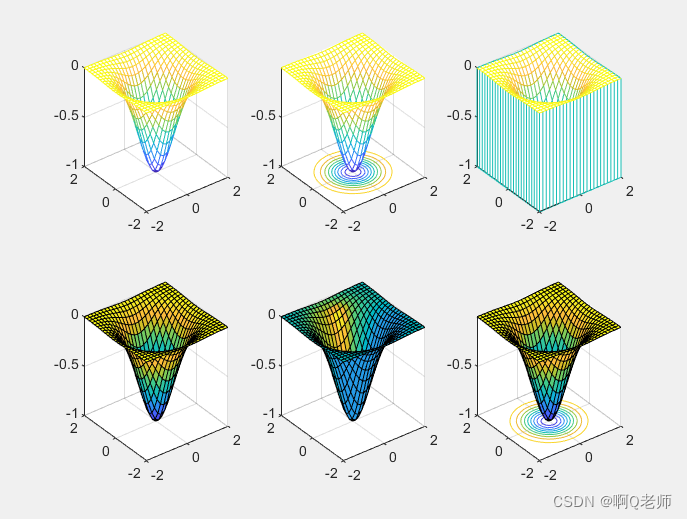

%示例：
a = linspace(-2, 2, 25);
[x,y] = meshgrid(a);
z = -exp(-x.^2-y.^2);
subplot(2,3,1)
mesh(x,y,z);
subplot(2,3,2)
meshc(x,y,z);  %meshc函数用于在绘图的同时，在x-y平面上绘制函数的等值线
subplot(2,3,3)
meshz(x,y,z);  %meshz函数用于在网格图基础上在图形的底部外侧绘制平行于z轴的边框线
subplot(2,3,4)
surf(x,y,z);
subplot(2,3,5)
surfl(x,y,z);  %surfl函数创建一个带光源高光的三维曲面图
subplot(2,3,6)
surfc(x,y,z);  %surfc函数用于在三维曲面的曲面底部显示等高线图

fmesh函数与fsurf函数，是根据参数函数的变化特性自适应地设置网格顶点间距。
调用格式：
fmesh(funx, funy, funz, lims, 选项)
fsurf(funx, funy, funz, lims, 选项)
参数funx、funy、funz代表定义曲面网格顶点x、y、z坐标的函数，通常采用函数句柄的形式。参数函数funx、funy、funz有两个自变量，lims为自变量的取值范围，用4元向量[umin,umax, vmin, vmax]描述，umin、vmin为自变量的下限，umax、vmax为自变量的上限，默认为[-5, 5, -5,5]。

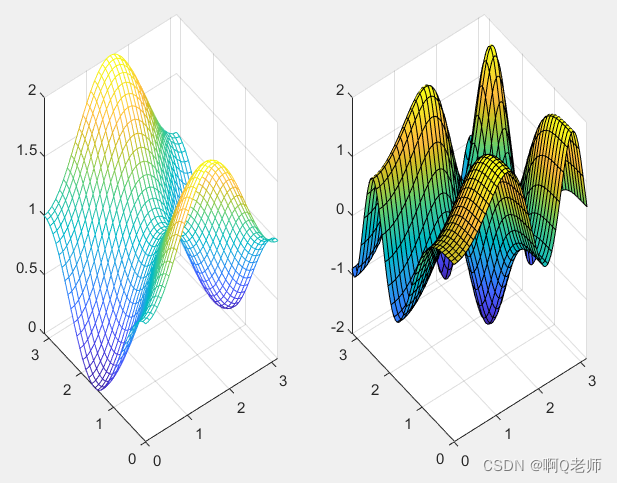

%示例：
subplot(1,2,1)
fmesh(@(x,y)sin(x).^2+cos(y).^2, [0,pi, 0,pi]);
subplot(1,2,2)
fsurf(@(x,y)sin(x.^2)+cos(y.^2),[0,pi, 0,pi]);
