matlab笔记p2

---

三、MATLAB绘图

1.二维曲线

（1）plot函数：

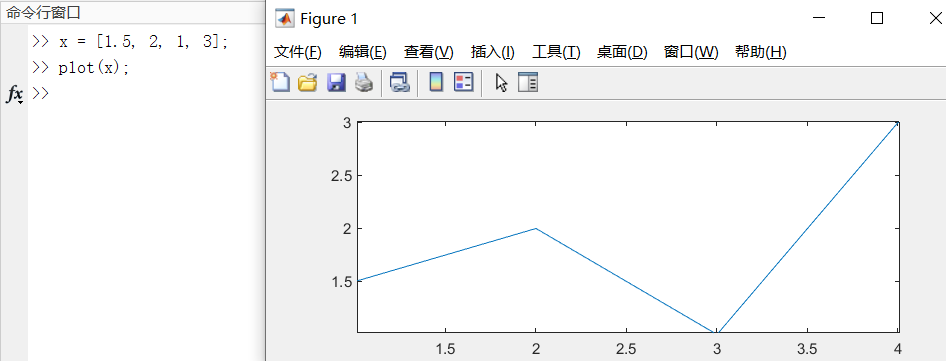

case1：plot(x)

当向量x为实数向量时，plot(x)以该向向量元素的下标为横坐标，元素的值为纵坐标绘制一条曲线。

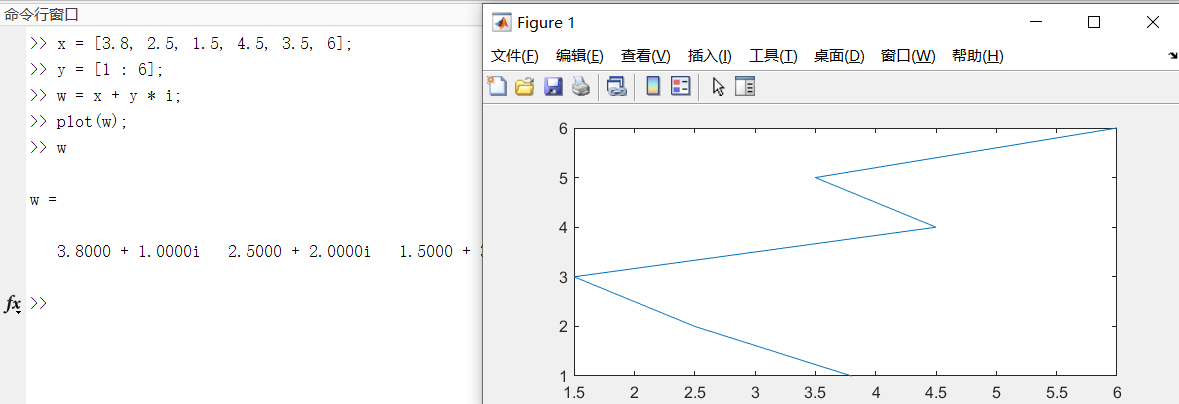

当向量x为复数向量时，plot(x)以该向的实部、虚部为横轴坐标绘制出一条曲线。

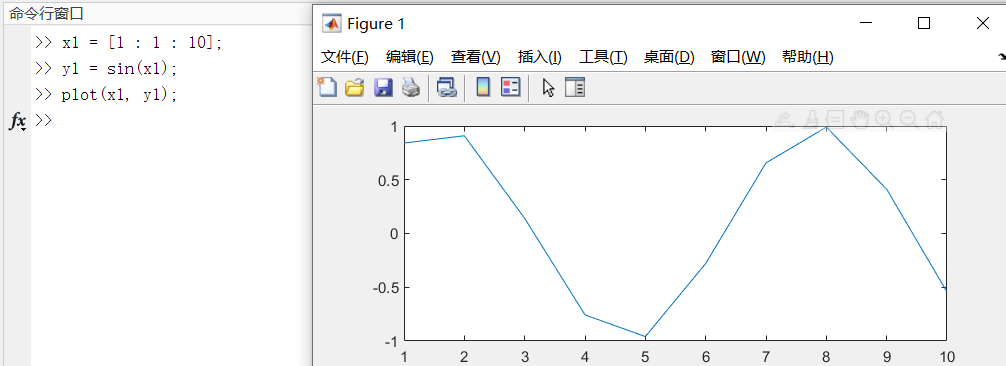

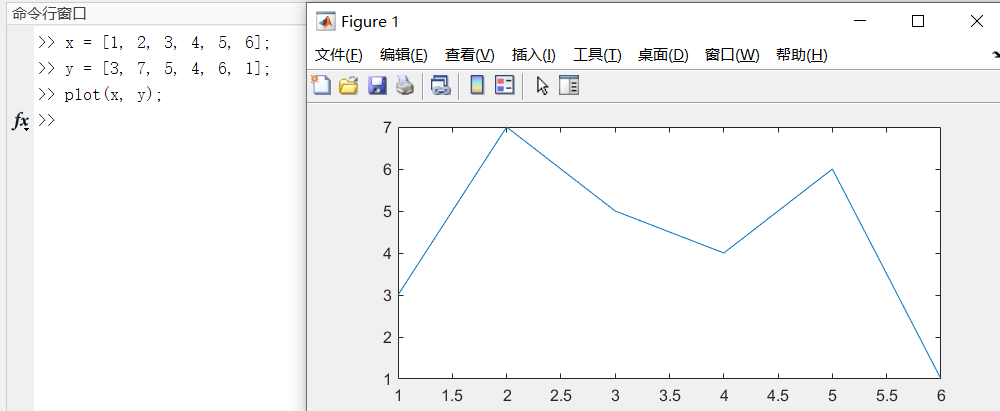

case2：plot(x,y)，x、y为向量

当 x 是向量，y 是向量时：

其中x、y的分别用于存储x坐标和y坐标的数据，通常 x 和 y 为长度相等的向量。

case3：plot(x,y)，x、y为向量和矩阵

当 x 是向量，y 是矩阵时：

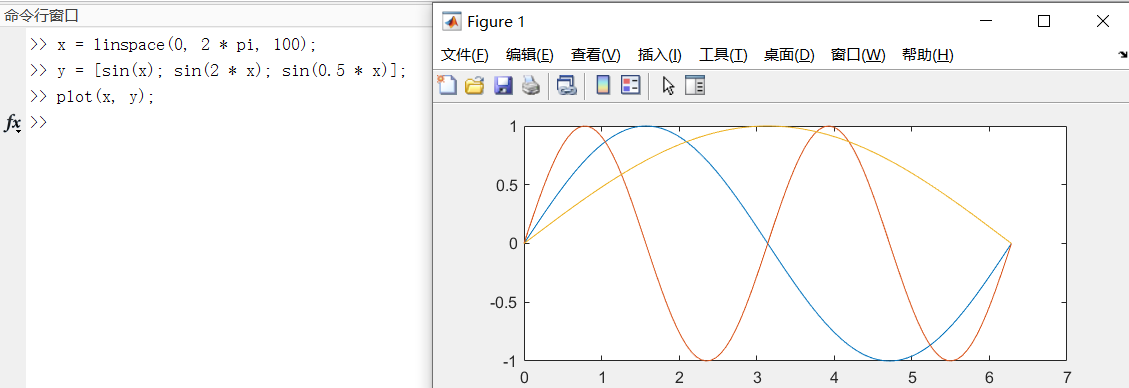

如下图：矩阵y的行数为3，列数为100；x的长度为100。情况为case1：x的长度 = 矩阵y的列数，则曲线的条数为矩阵y的行数。

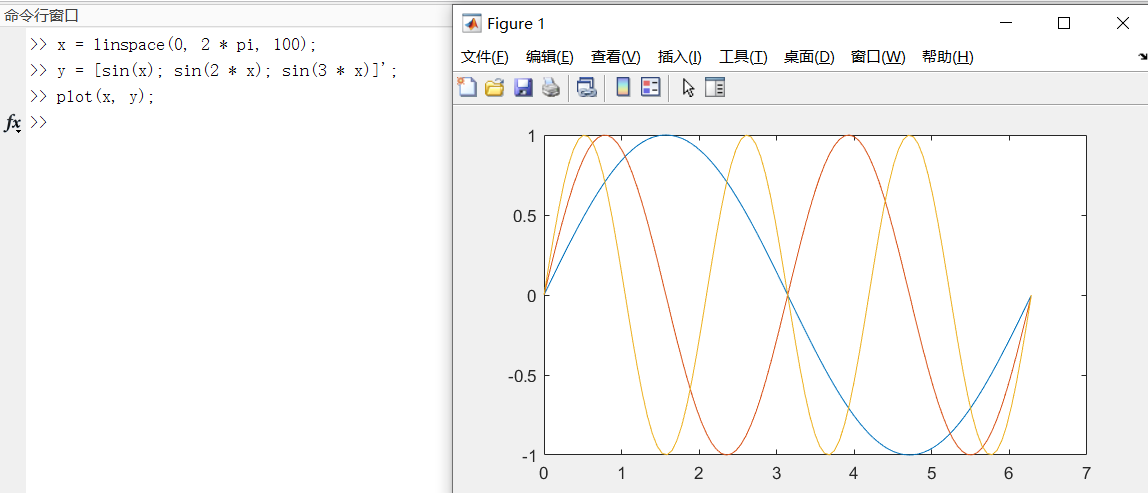

如下图：对y进行转置操作，矩阵y的行数为100，列数为3；情况为case2：x的长度 = 矩阵y的行数，则曲线的条数为矩阵y的列数。

case4：plot(x,y)，x、y为矩阵

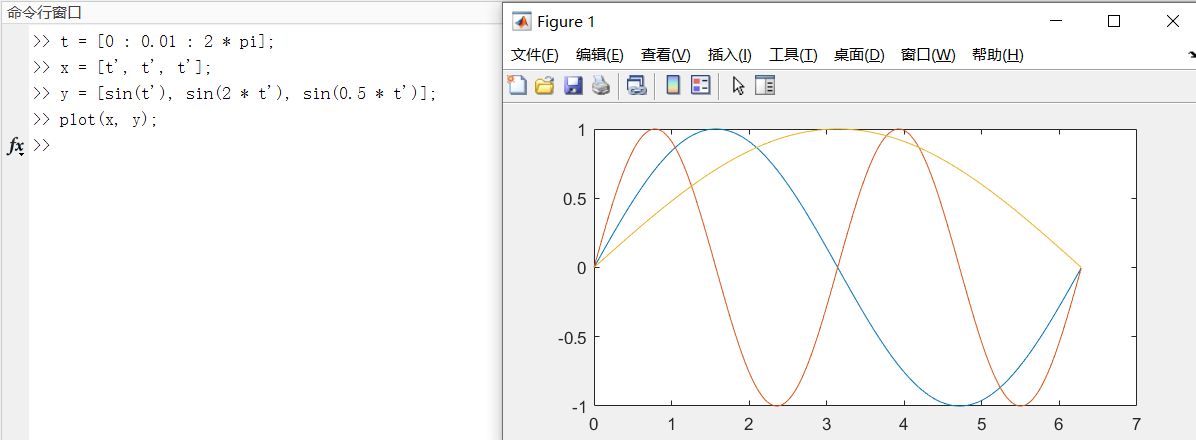

当参数 x 为矩阵，参数 y 为矩阵，且为同型矩阵时：

以x、y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。

如下图：采用这种方式绘制之前相同的图形

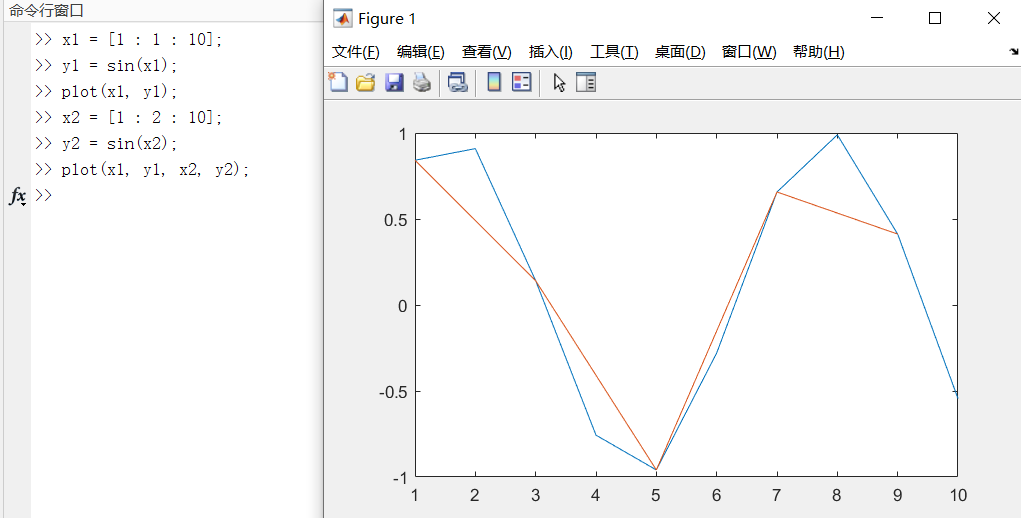

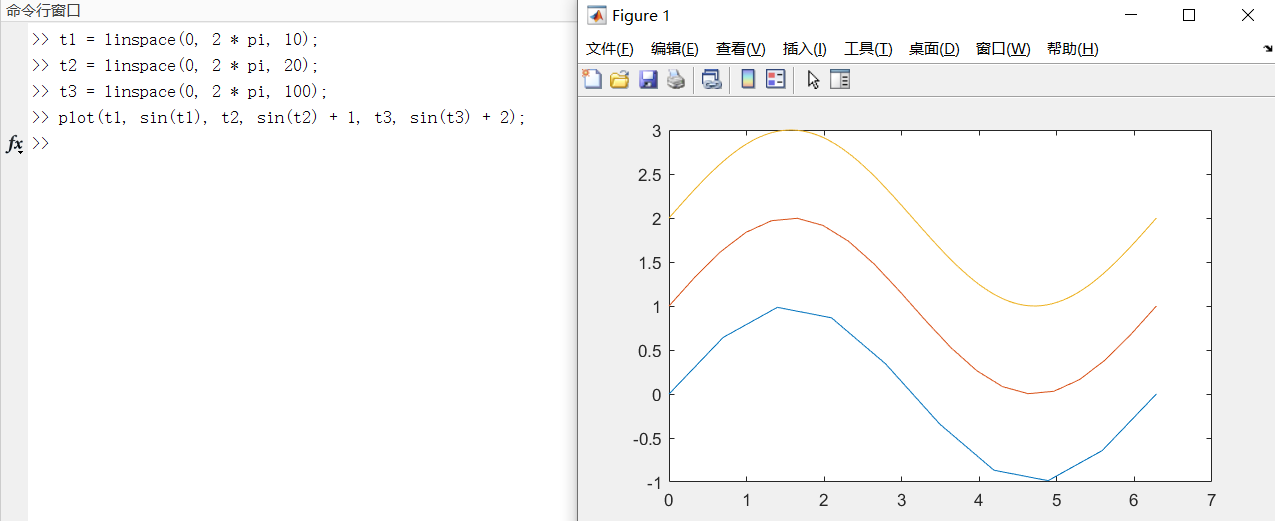

case5：绘制不同长度的曲线

plot(x1, y1, x2, y2, ... , xn, yn);

每一对向量对构成一组数据点的横纵坐标，绘制出一条曲线。

注意：在这里红色曲线在x = 9时就结束了绘制，而蓝色曲线一直绘制到了x = 10

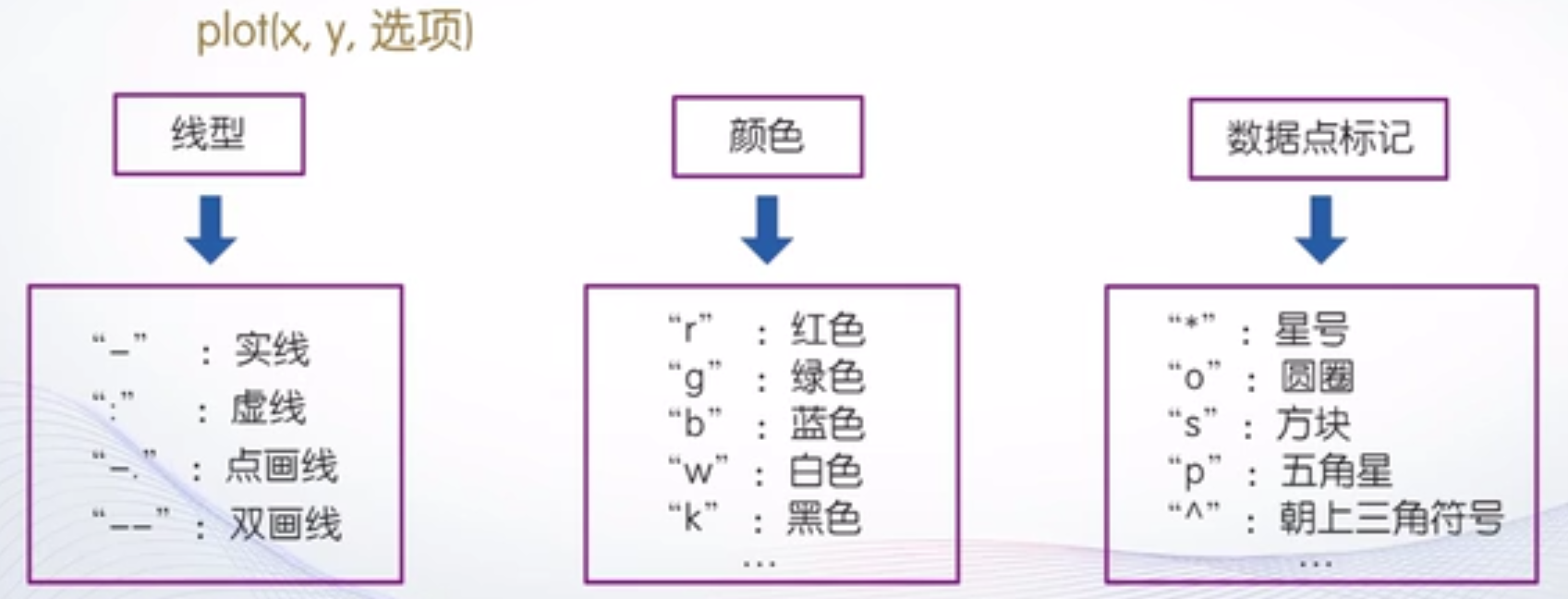

（2）plot(x, y)函数的样式：

（3）fplot函数：

在plot函数中x往往采取等间隔采样，这样导致某些曲线在某些区间无法准确的绘制出来。

使用fplot函数可以自适应的设置某些区间的采样间隔，可以更为准确的反应函数图像。

case1：fplot函数基本用法

调用格式：fplot(f, lims, 选项);

f：代表一个函数，通常采用函数句柄的形式

lims：为x轴的取值范围，用二元向量[xmin, xmax]描述，默认为[-5, 5]

选项与plot函数一致

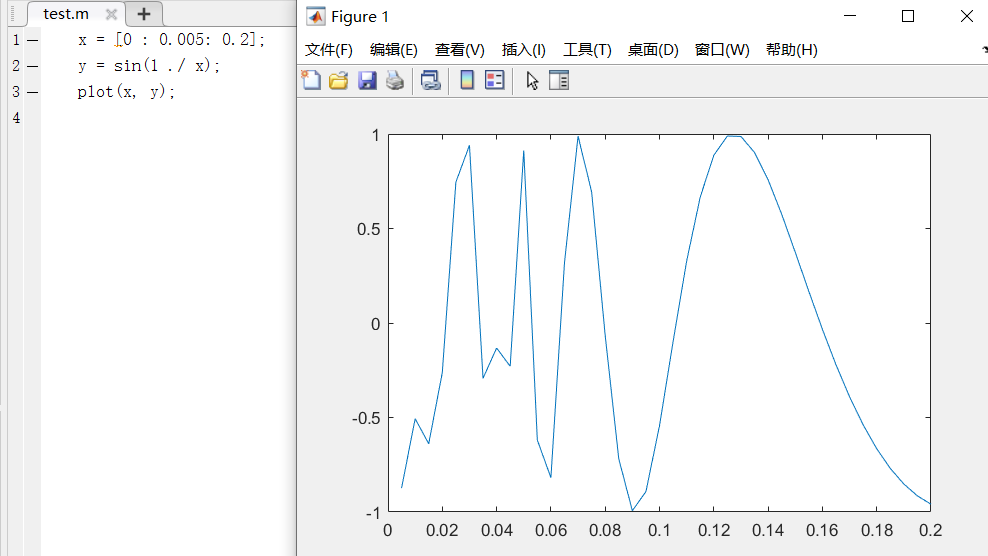

如图所示：fplot函数与plot函数绘制目标函数f(x) = sin(1/x);图形对比如下所示：

如果将fplot函数中的采样间隔缩小为原来的100分之一，得到的图形如下所示

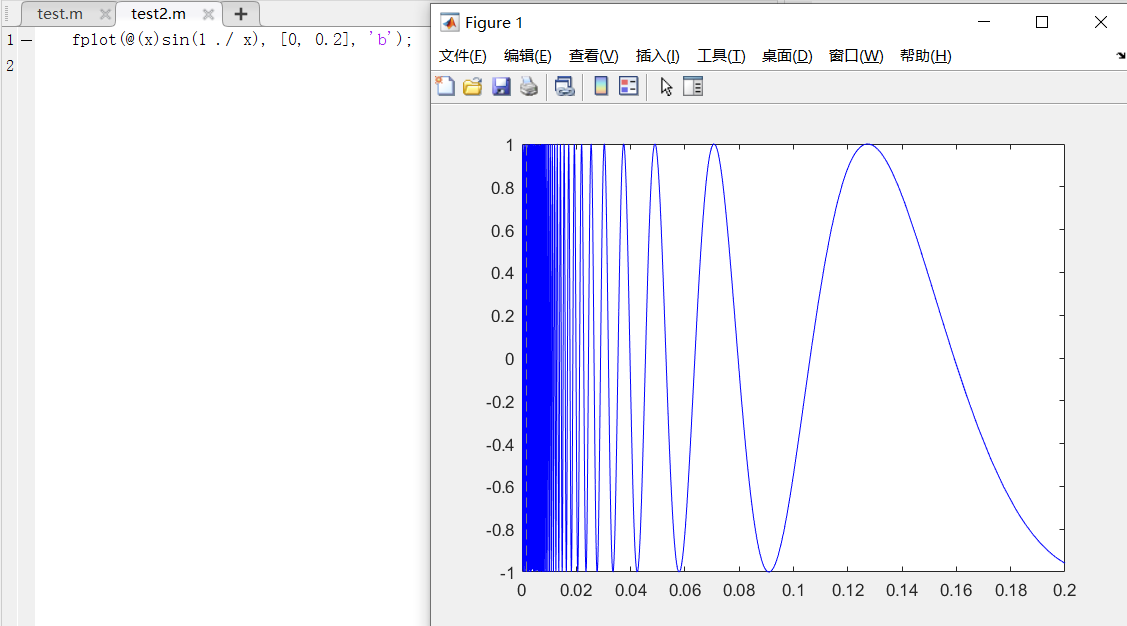

采用fplot函数自适应的设置区间的采样间隔，得到的绘图结果如下

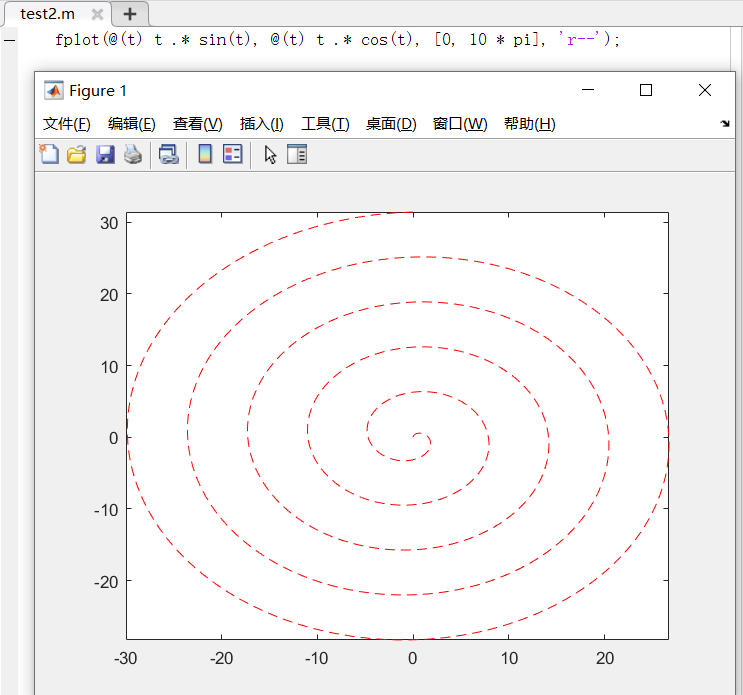

case2：输入双函数参数的用法

调用格式：fplot(funx, funy, tlims, 选项);

funx、funy：代表两个函数，通常采用函数句柄的形式

tlims：为参数函数funx、funy的自变量的取值范围，用二元向量[tmin, tmax]描述

2.绘制图形的辅助操作

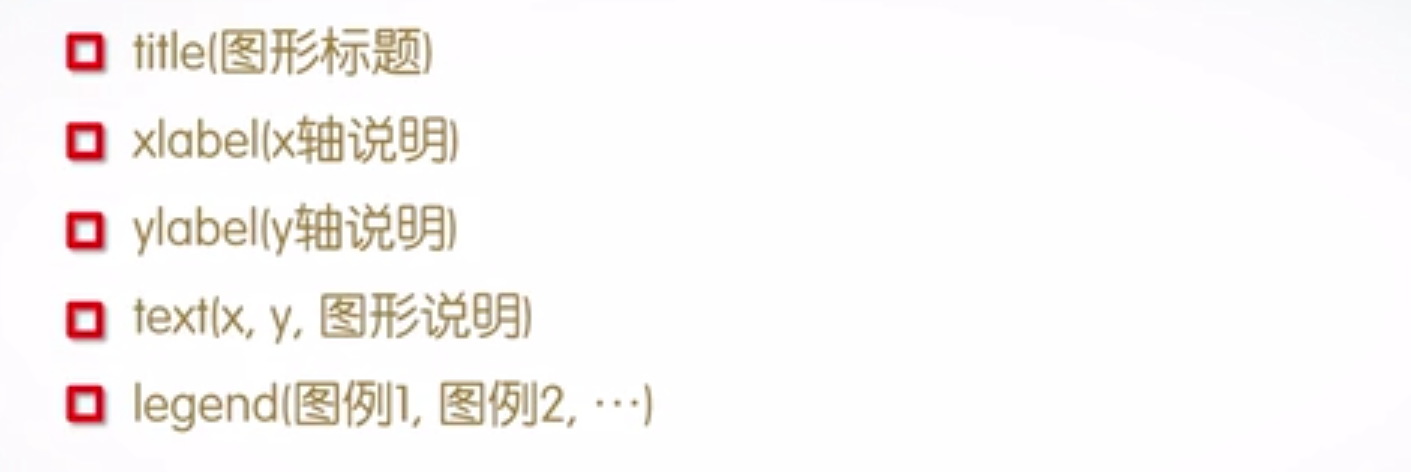

（1）图形添加标注：

在各种标题和说明中还可以使用LaTex格式控制符显示数学公式

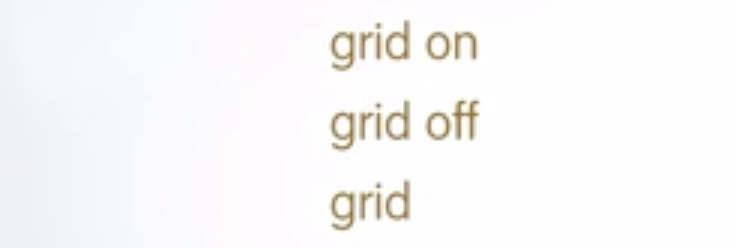

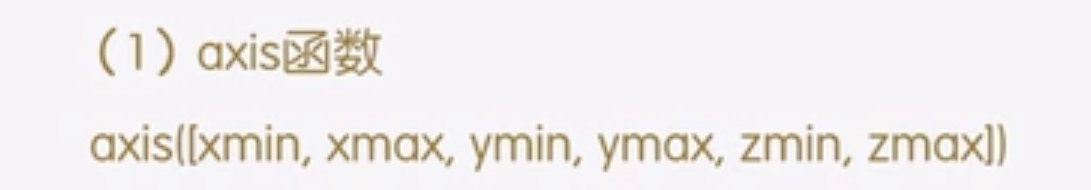

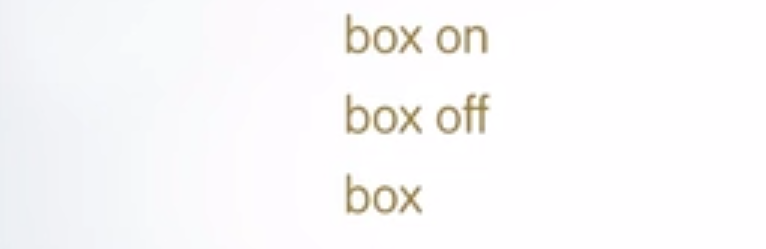

（2）坐标轴控制：

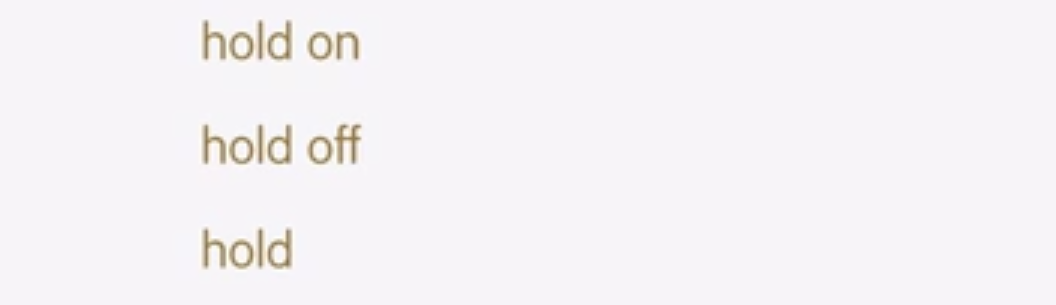

（3）图形保留：

一般情况下，绘图命令每执行一次绘图界面就会被刷新一次。若希望在已经存在的图形上继续叠加新的图形，可使用图形保持命令。

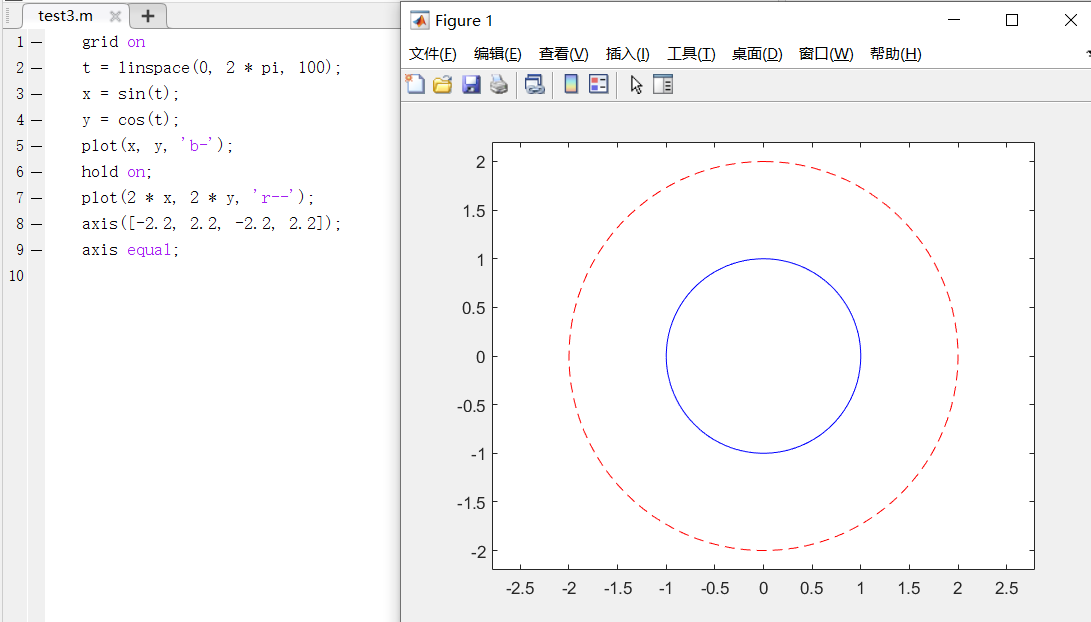

例：使用图形保留功能绘制两个同心圆，并更改坐标轴的原点为圆心、添加绘图网格

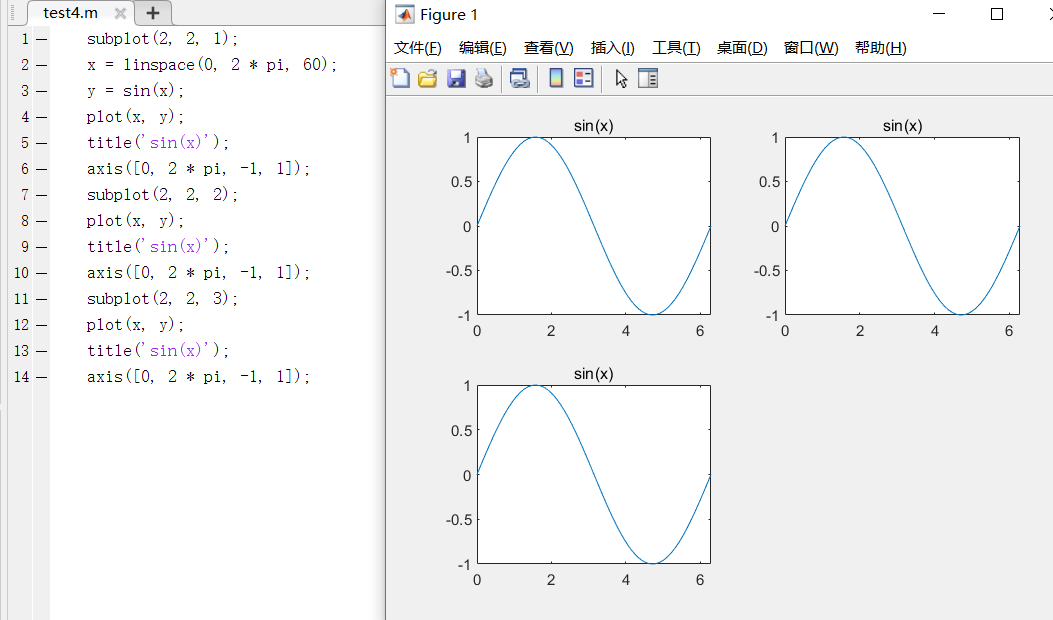

（4）图形窗口的分割：

若需要在一个窗口內绘制若干个独立的图形，便需要对图形窗口进行分割。

同一图形窗口中不同坐标系下的图形称为子图，matlab中提供了subplot函数对其进行处理

3.其他二维图形的绘制

（1）特殊坐标系下的二维曲线：

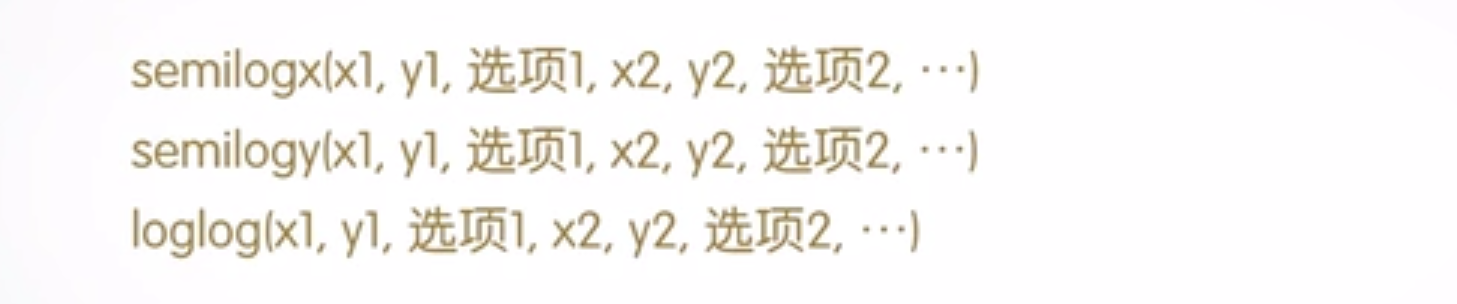

case1：对数坐标绘图

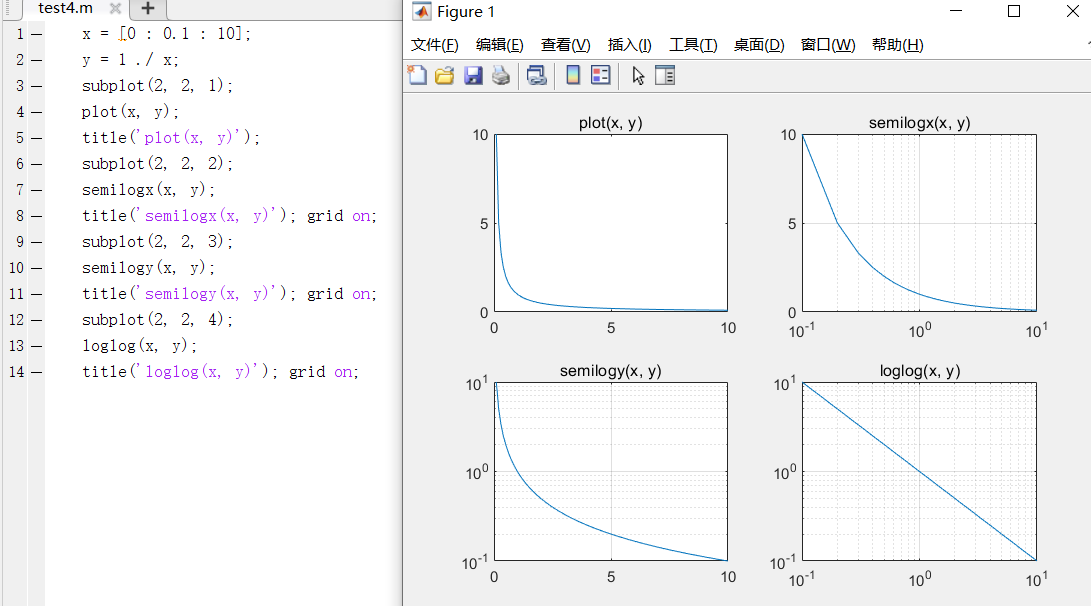

图例：在四种坐标图下绘制f(x) = 1 / x的图形，包括logx、logy、loglog

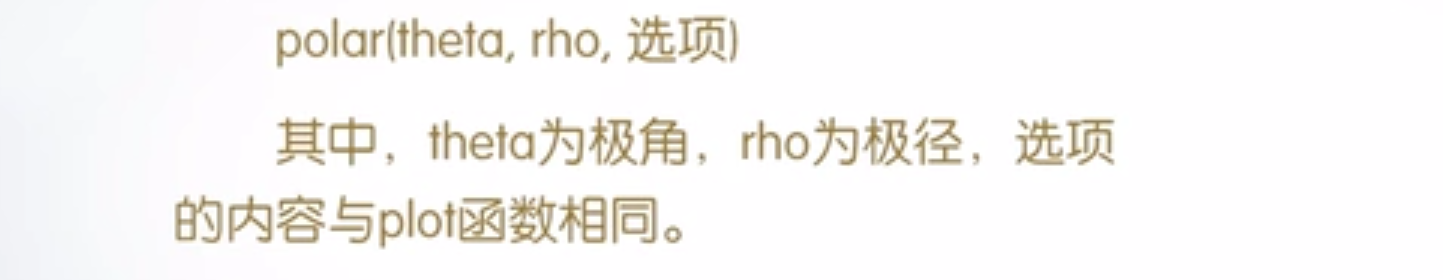

case2：极坐标绘图

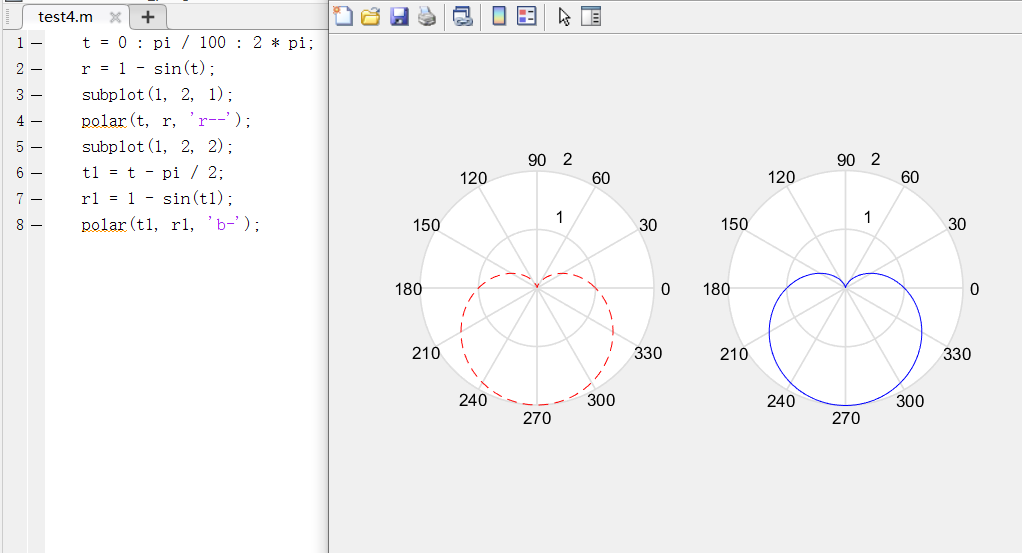

图例：在极坐标图下，绘制心型曲线图

（2）统计图绘制：

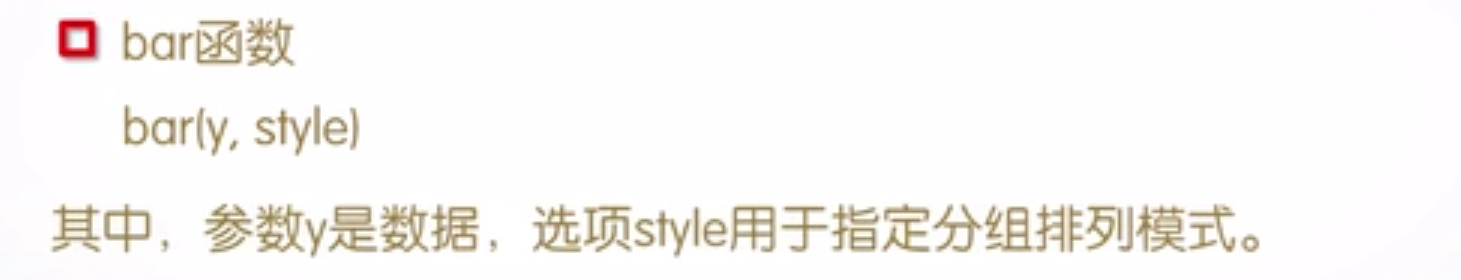

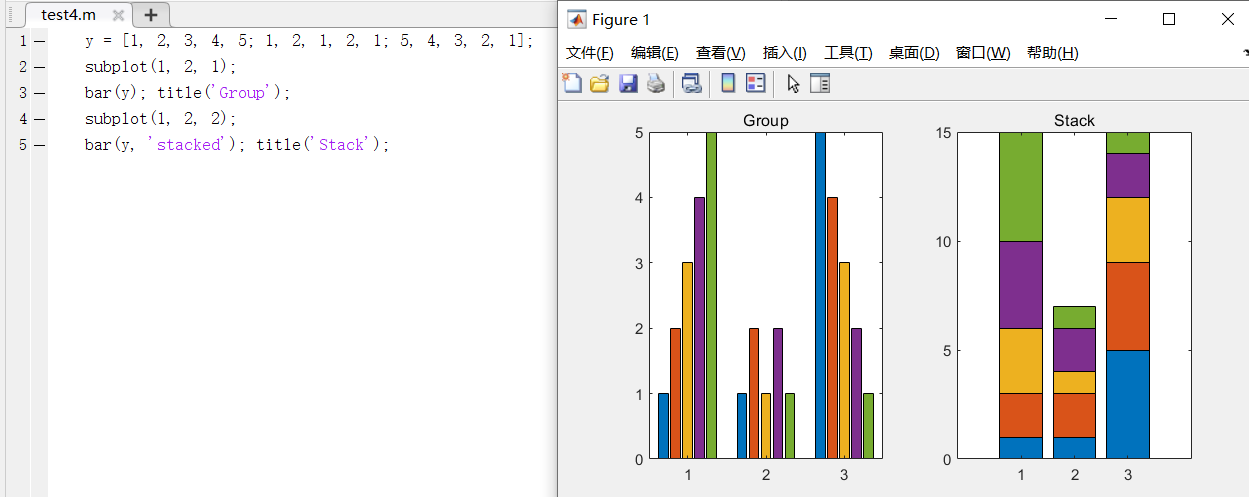

case1：条形图

参数style中包括grouped簇装分组和stacked堆积分组两种选项

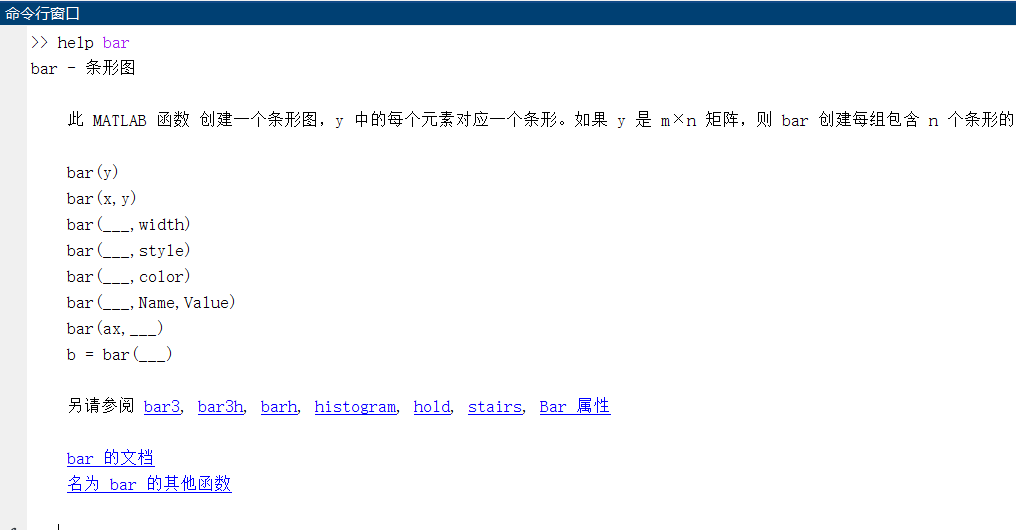

更多命令的使用详见help bar文档

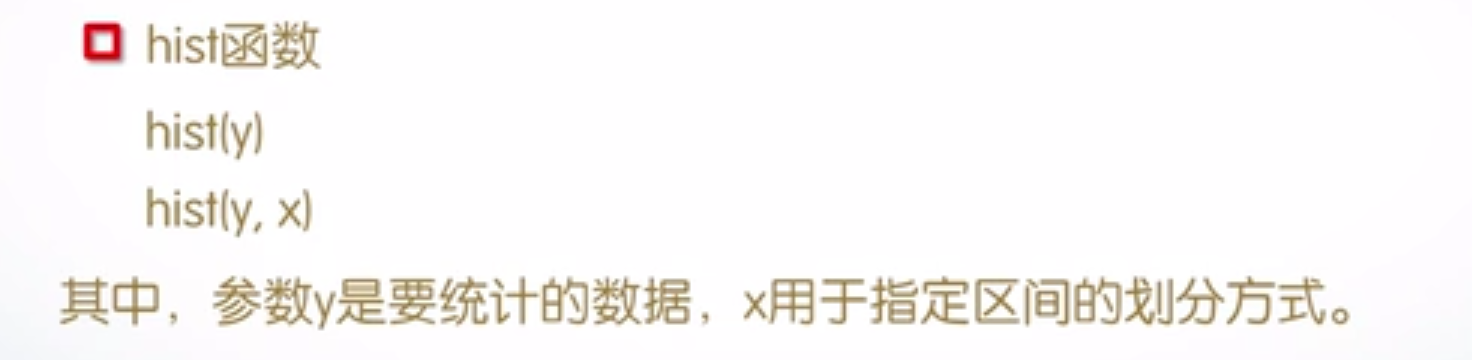

case2：直方图

如果参数x没有指定，则默认划分为10个区间。图例为服从高斯分布的直方图

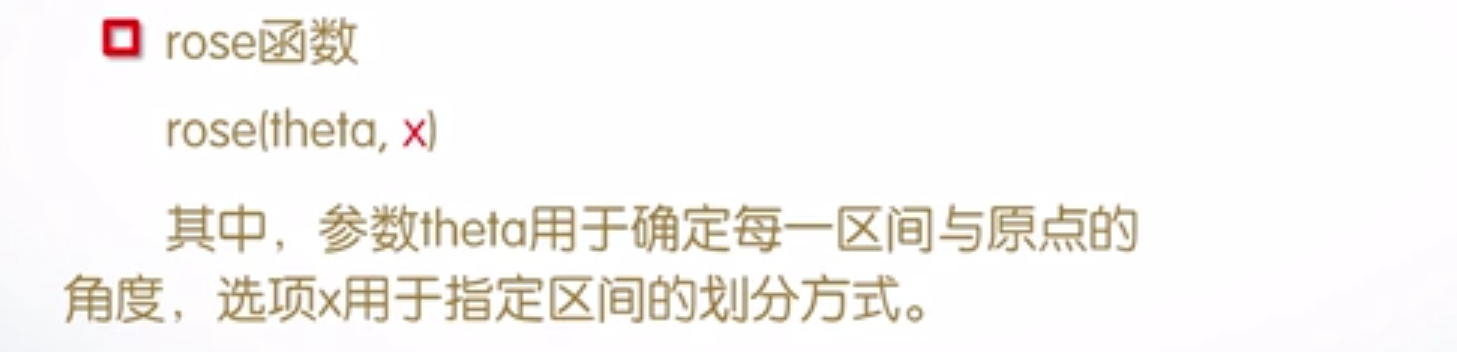

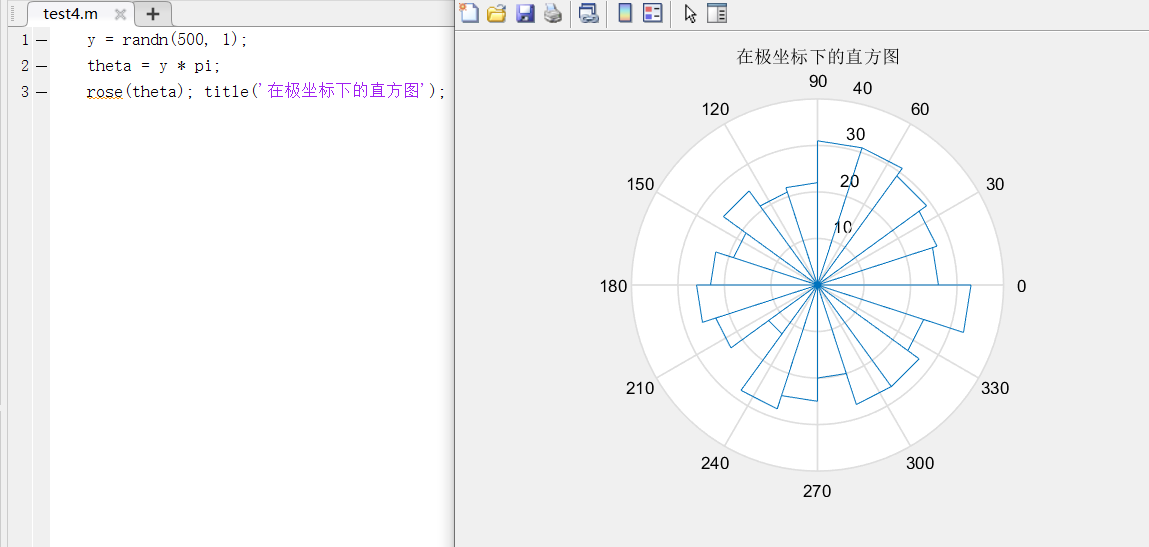

如果参数x没有指定，则默认划分为20个区间。图例为服从高斯分布的直方图在极坐标下的表现

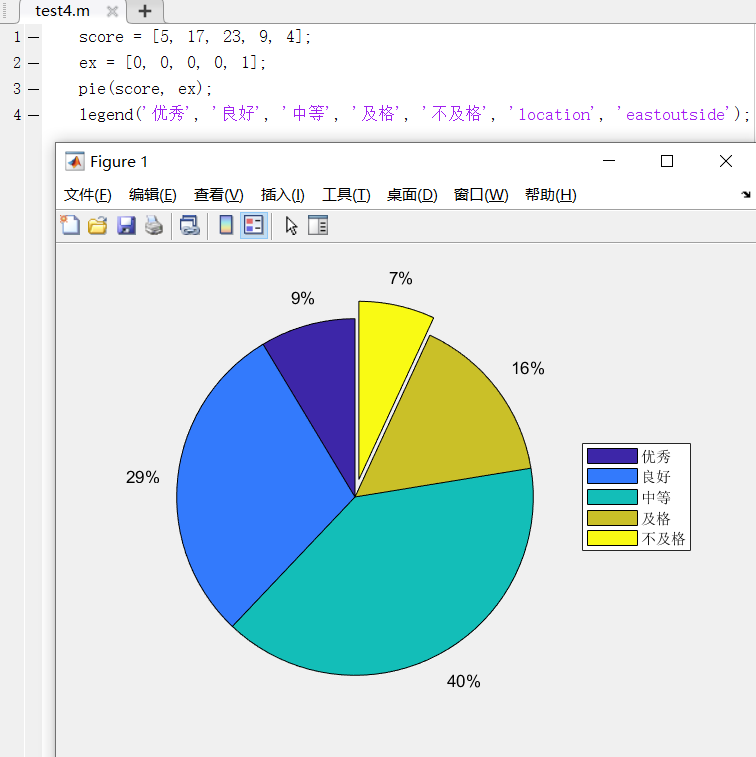

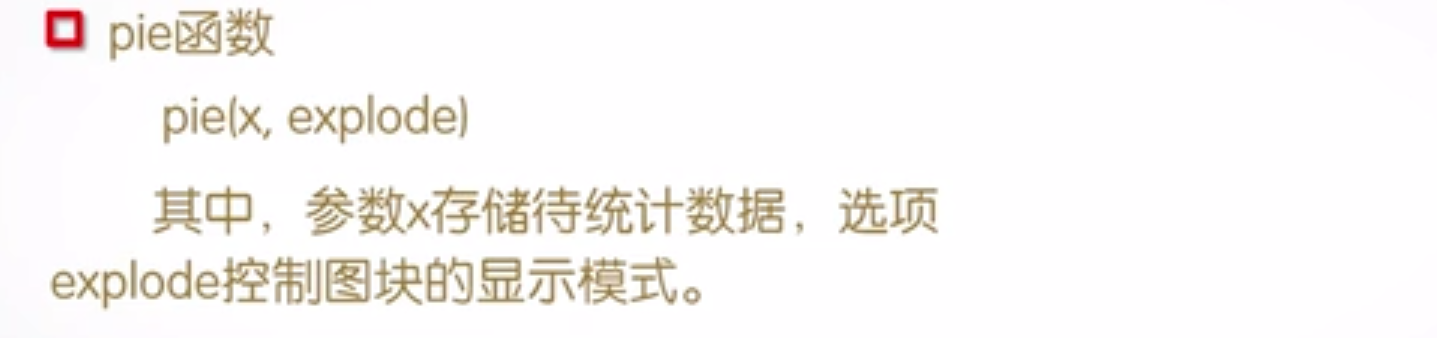

case3：饼图

注意：explode是与x同等大小的向量，省略explode时饼图是一个整体，图例为不及格人数饼图显示，不及格part需突出显示

注意：最后的legend两个参数location、eastoutside如果不指定，图例将会显示在图形内部并遮挡一部分显示

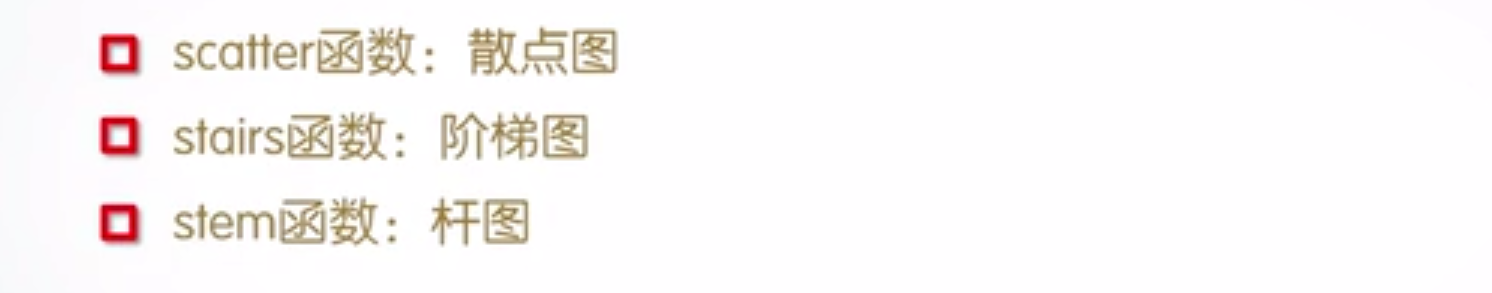

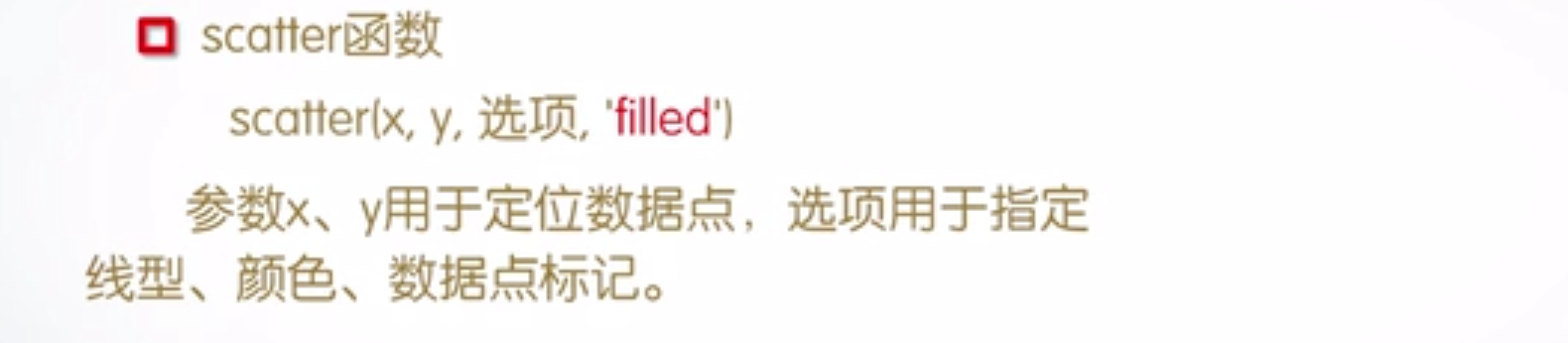

case4：散点图

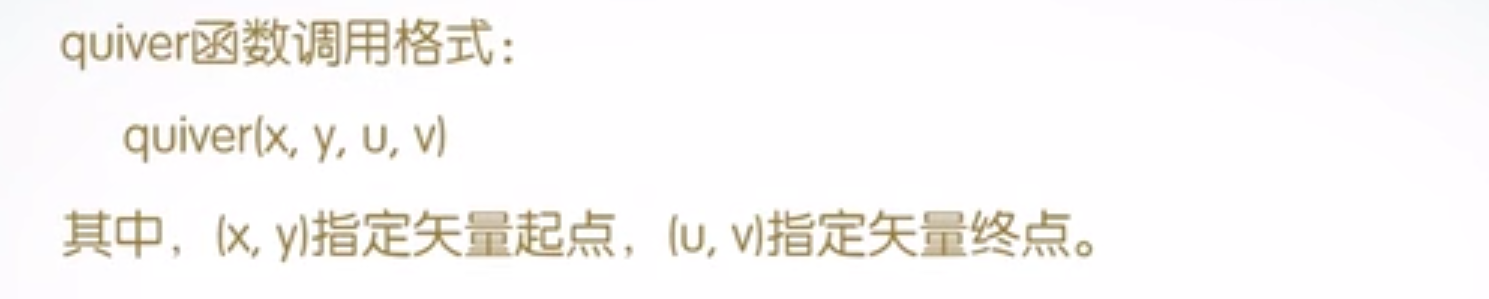

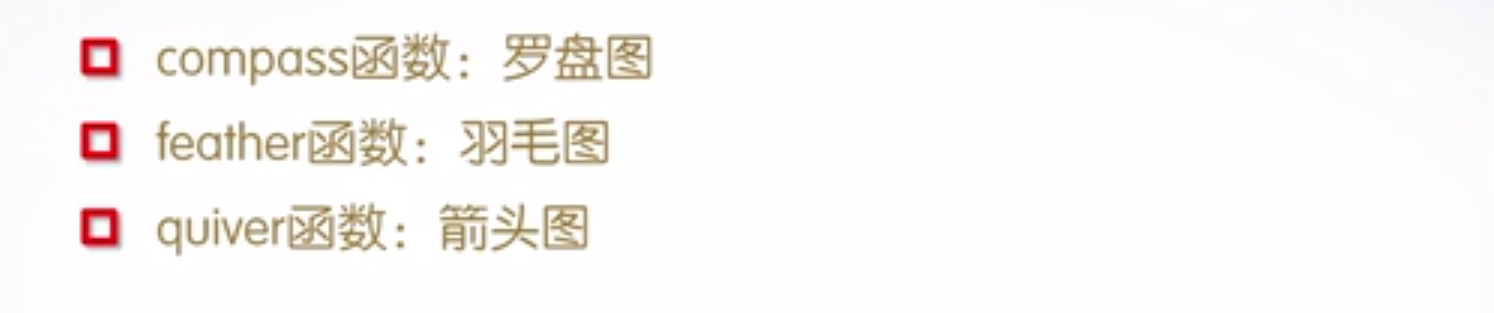

（3）矢量绘制：

4.三维曲线

（1）plot3函数：

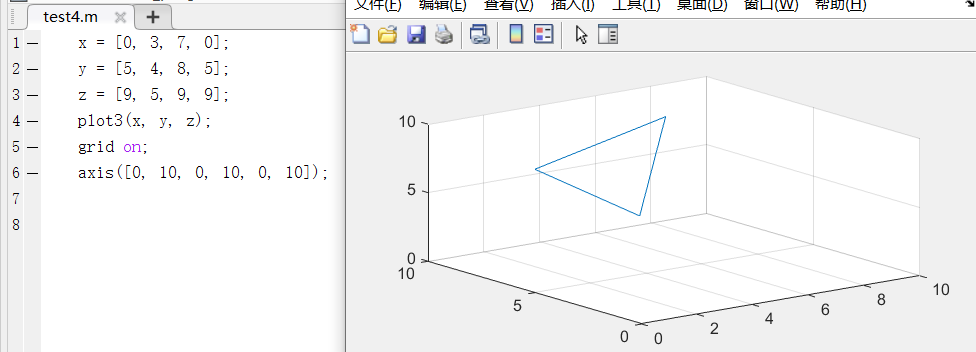

case1：plot3(x,y,z)

其中x、y、z分别用于存储 x、y、z 坐标的数据，通常 x、y、z 为长度相等的向量。

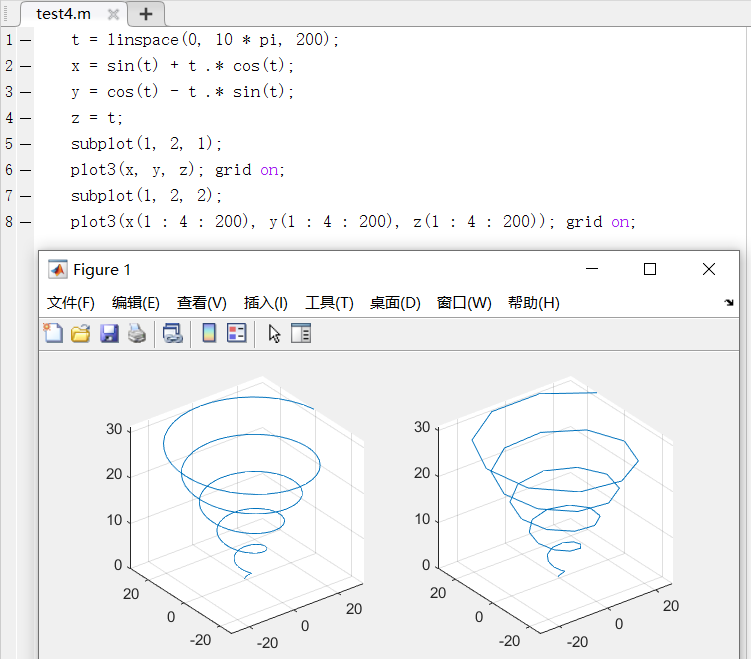

以下图例为使用plot3函数绘制螺旋线函数图形

case2：plot3(x,y,z)函数参数变化

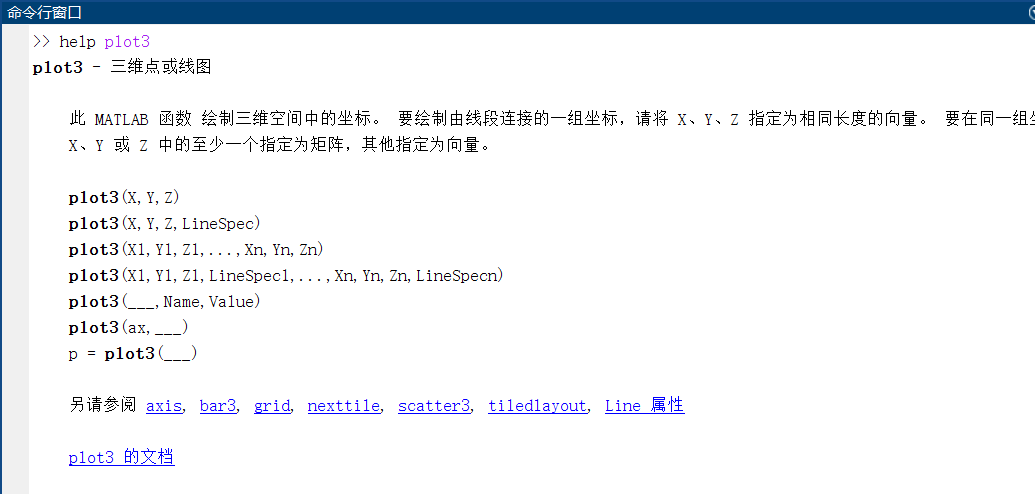

与plot()函数类似的，plot3()函数根据参数变化也分为很多情况，具体可通过help plot3查阅说明手册

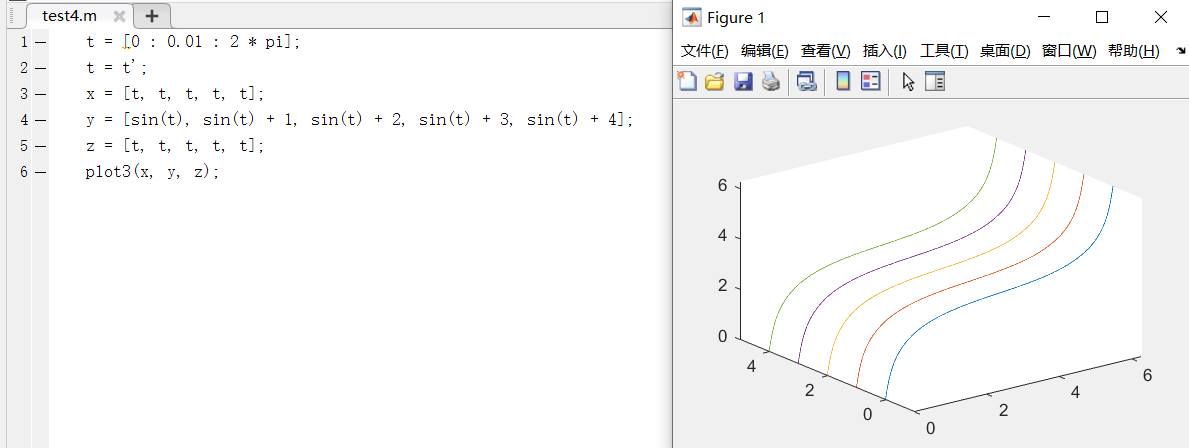

以下图例为在空间中不同位置绘制出5条正弦曲线

case3：绘制不同长度的曲线

plot(x1, y1, z1, x2, y2, z2 ... , xn, yn, zn);

与plot函数类似，每一对x、y、z向量构成一组数据点的坐标，绘制出一条曲线。

以下图例为绘制3条不同长度的正弦曲线，可以发现终止值不同决定了曲线长度的不同

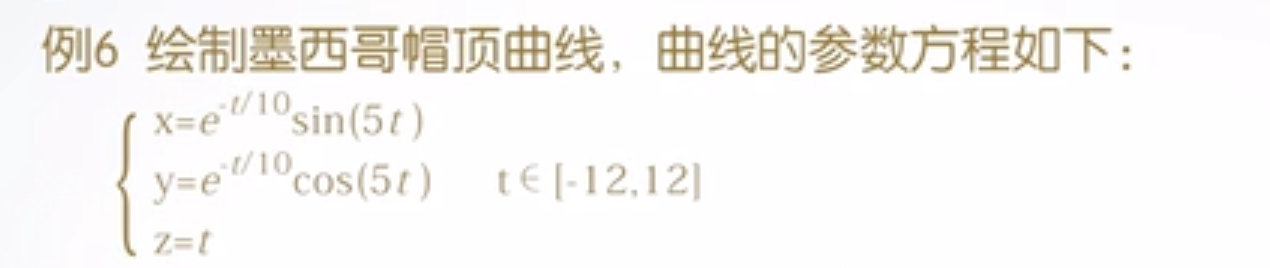

（2）fplot3函数：

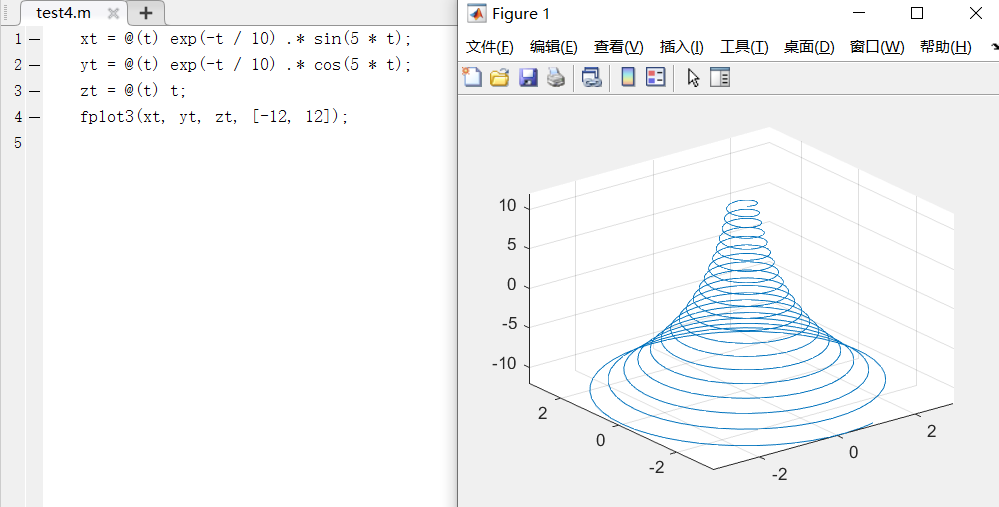

case1：fplot3函数基本用法

调用格式：fplot3(funx, funy, funz, tlims);

funx、funy、funz：代表定义曲线x、y、z坐标的函数，通常采用函数句柄的形式

tlims：为参数函数参数自变量的取值范围，用二元向量[tmin, tmax]描述，默认为[-5, 5];

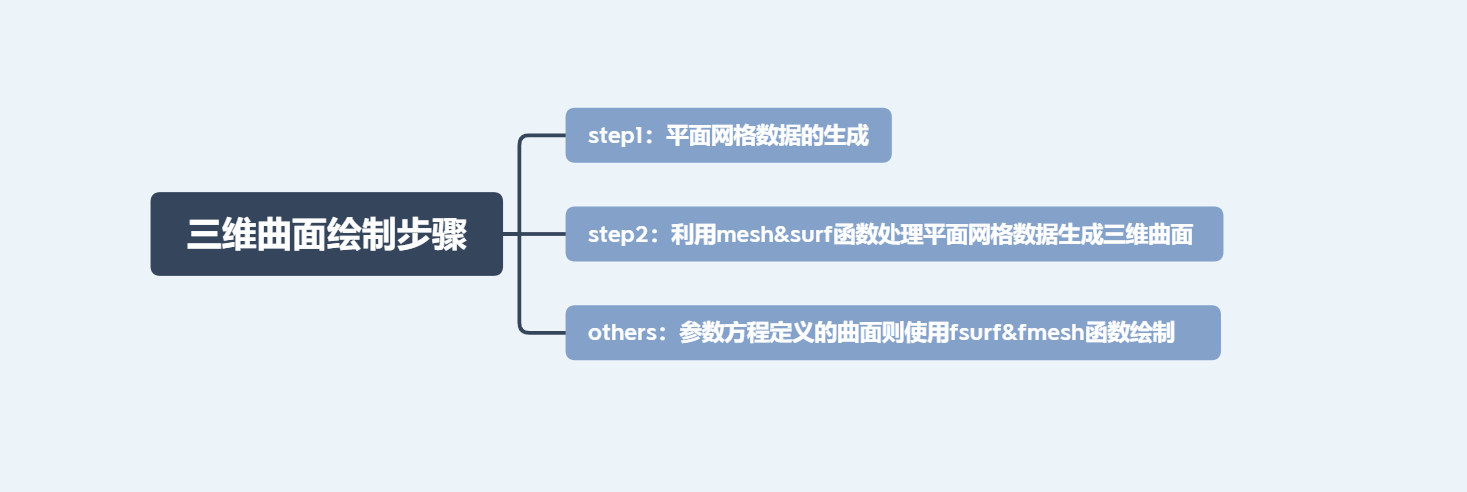

5.三维曲面

（1）平面网格数据的生成：

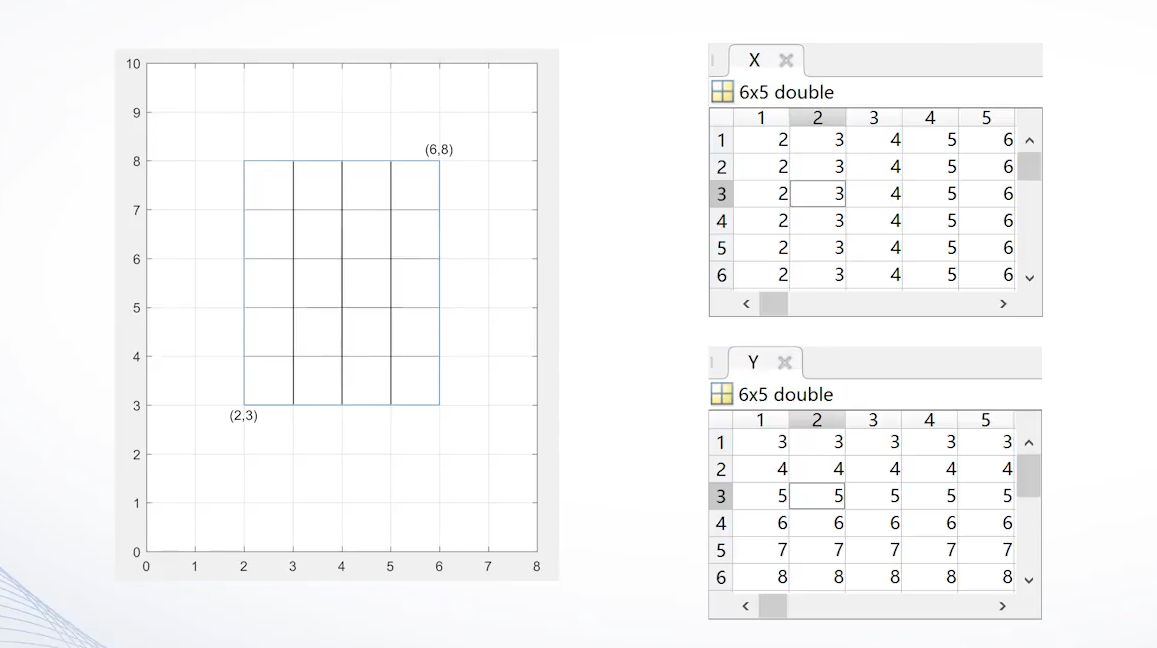

网格数据的定义如下图所示：

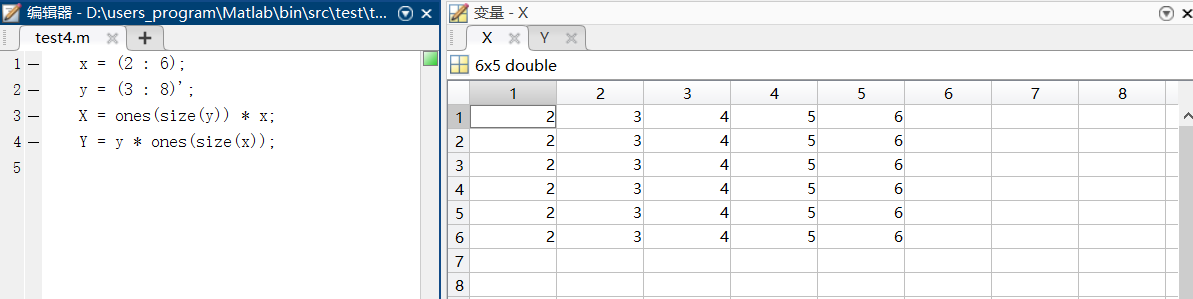

case1：利用矩阵运算生成网格数据

根据线性代数的矩阵运算知识，通过简单的观察和矩阵运算即可得到网格数据

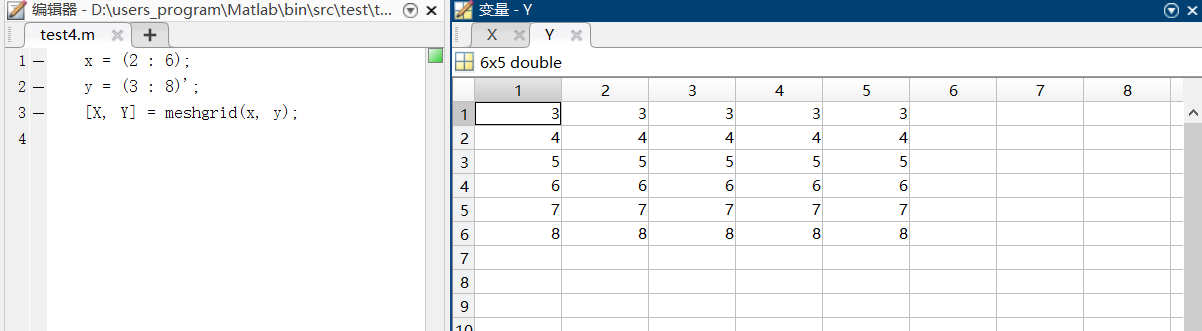

case2：利用meshgrid函数生成网格数据

调用格式：[X, Y] = meshgrid(x, y);

其中参数x、y为向量，存储网格点坐标数据的X、Y为矩阵

例如上例中网格数据的自动生成如下，观察网格生成的数据可发现meshgrid生成网格数据的特点。

（2）绘制三维曲面的mesh函数和surf函数：

case1：mesh(x, y, z, c);、surf(x, y, z, c);

其中，x、y 是网格坐标矩阵，z 是网格点上的高度矩阵，c 用于指定在不同高度下的曲面颜色。

当参数c省略时，默认为c等于z的值，即曲线颜色的设定是正比于图形的高度的。

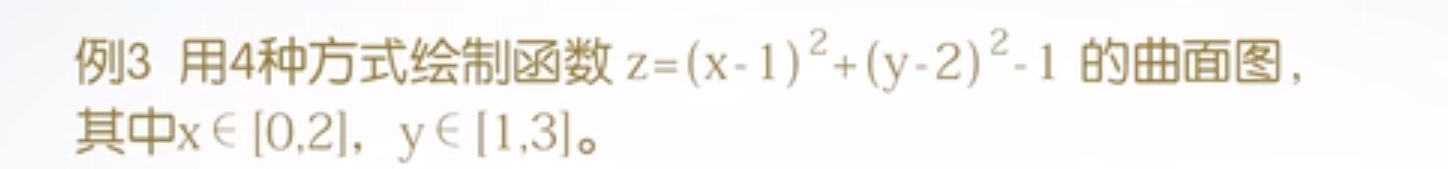

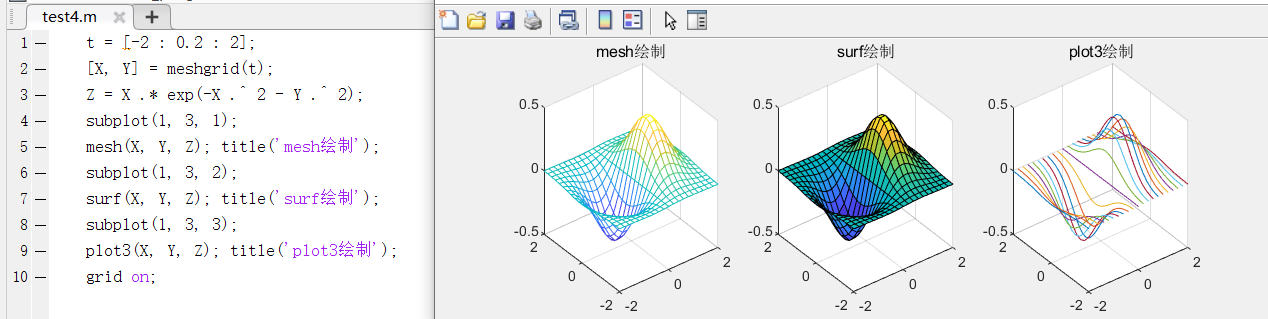

三维绘图函数	图像特点
mesh(x, y, z)	绘制的图形线条具有颜色，线条间的补面没有颜色
surf(x, y, z)	绘制的图像线条颜色为黑色，线条间的补面有颜色，且颜色与z轴变化相关
plot3(x, y, z)	绘制图形由三维曲线组合而成

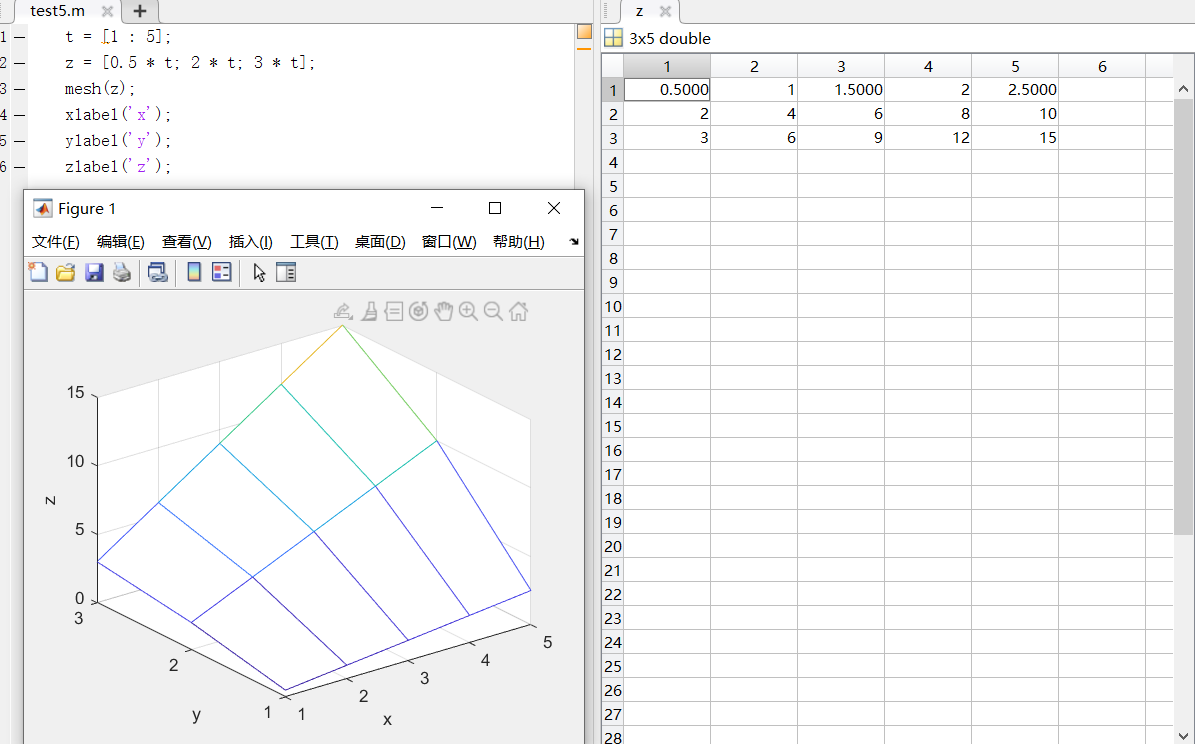

case2：mesh(z,c);、surf(z,c);

当参数 x 、 y 省略时，z 矩阵的第2维下标当作 x 轴坐标，z矩阵的第1维下标当作 y 轴坐标。

分析：上图例中，z矩阵的第2维下标为列坐标（6列），第1位坐标为行坐标（3行），图像各点高度z值为矩阵中对应的元素值

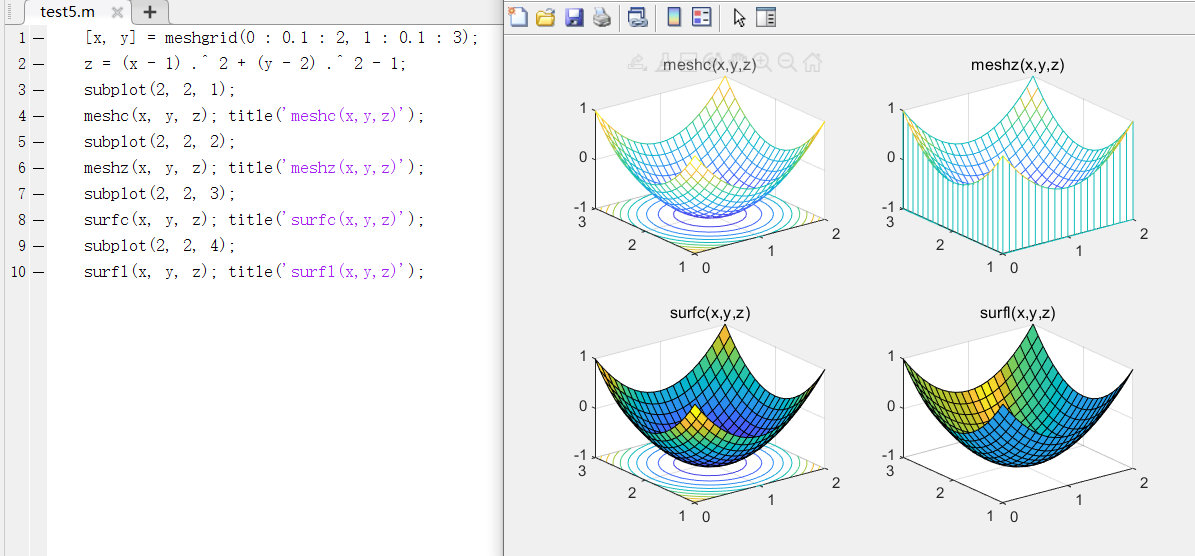

case3：meshc、meshz、surfc、surfl函数

（3）绘制特殊的标准三维曲面函数：

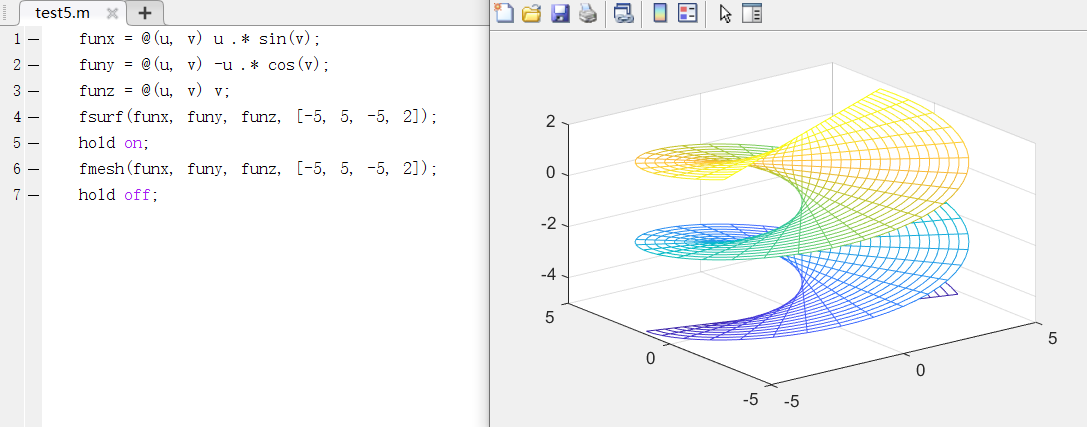

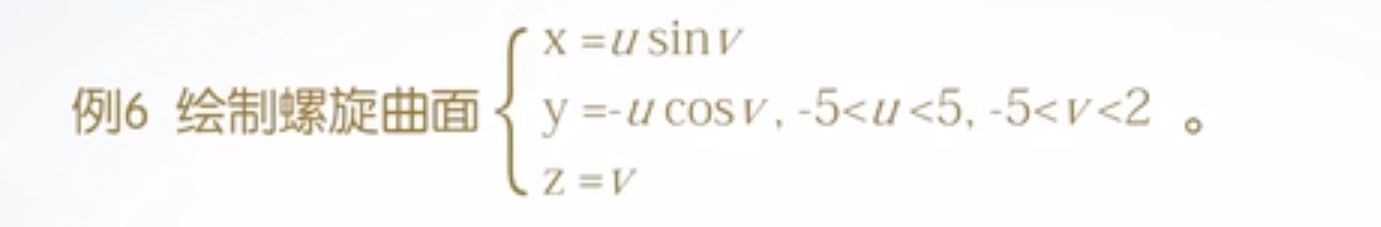

（4）绘制多方程三维曲面fsurf函数和fmesh函数：

如果图形由三个参数方程定义，并且参数方程有两个自变量，此时可以使用matlab提供的fsurf和fmesh函数绘制三维曲面。

fsurf、fmesh函数与fplot双参数调用类似，可借鉴

调用格式：fsurf(funx, funy, funz, uvlims);、fmesh(funx, funy, funz, uvlims);

funx、funy、funz：代表定义曲面x、y、z坐标的函数，通常采用函数句柄的形式

uvlims：为参数函数自变量的取值范围，用4元向量[umin, umax, vmin,vmax]描述，默认为[-5, 5, -5, 5];

6.图形修饰处理

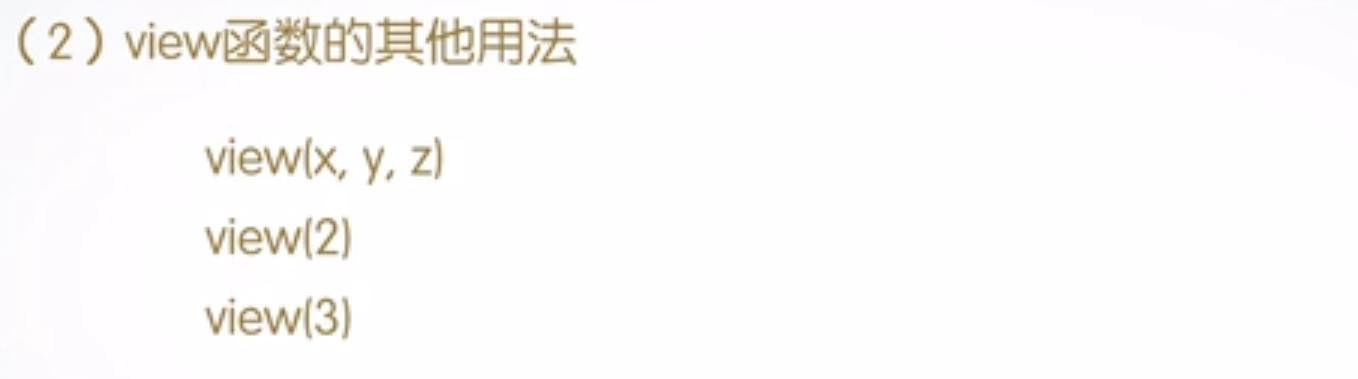

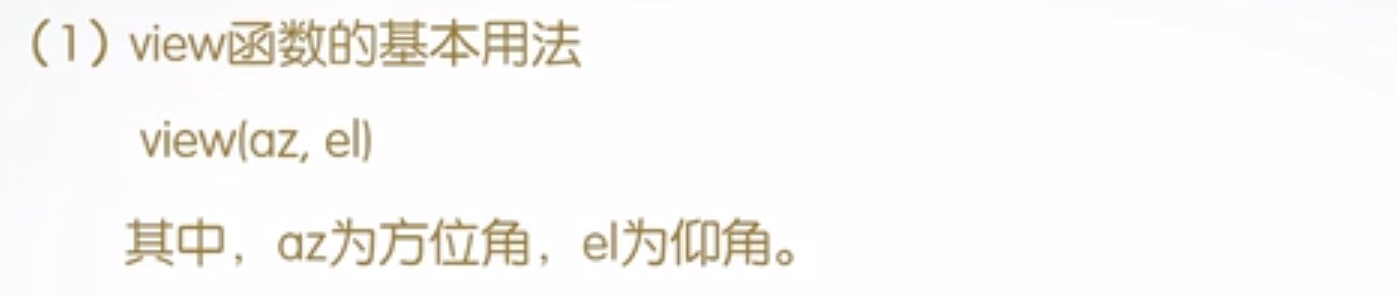

（1）视点处理

（2）色彩处理

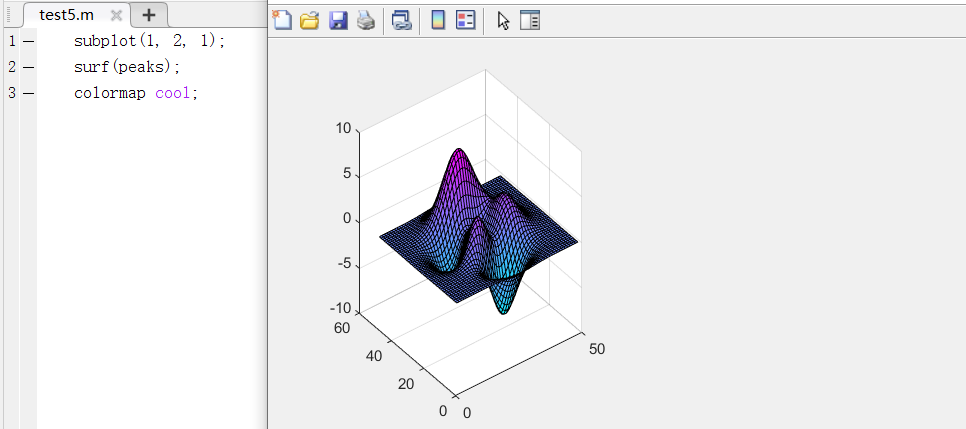

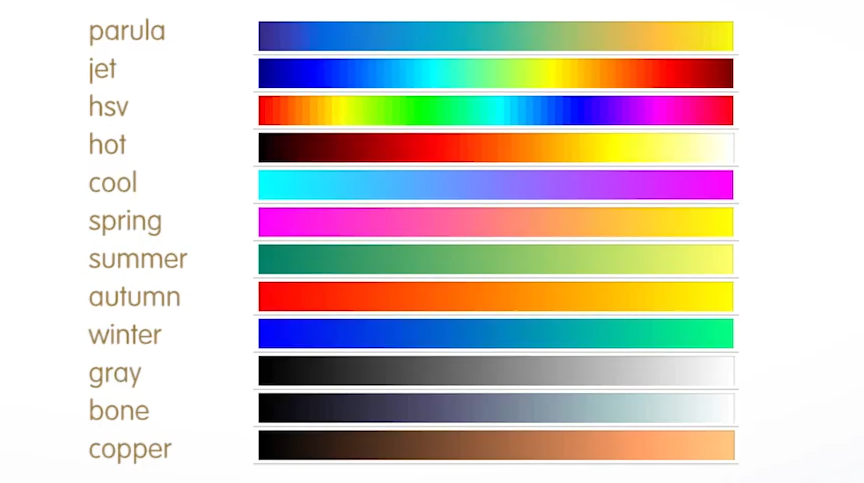

case1：三维曲面着色颜色colormap

调用方式：colormap cmapname;、colormap(cmap);指定当前曲面使用色图

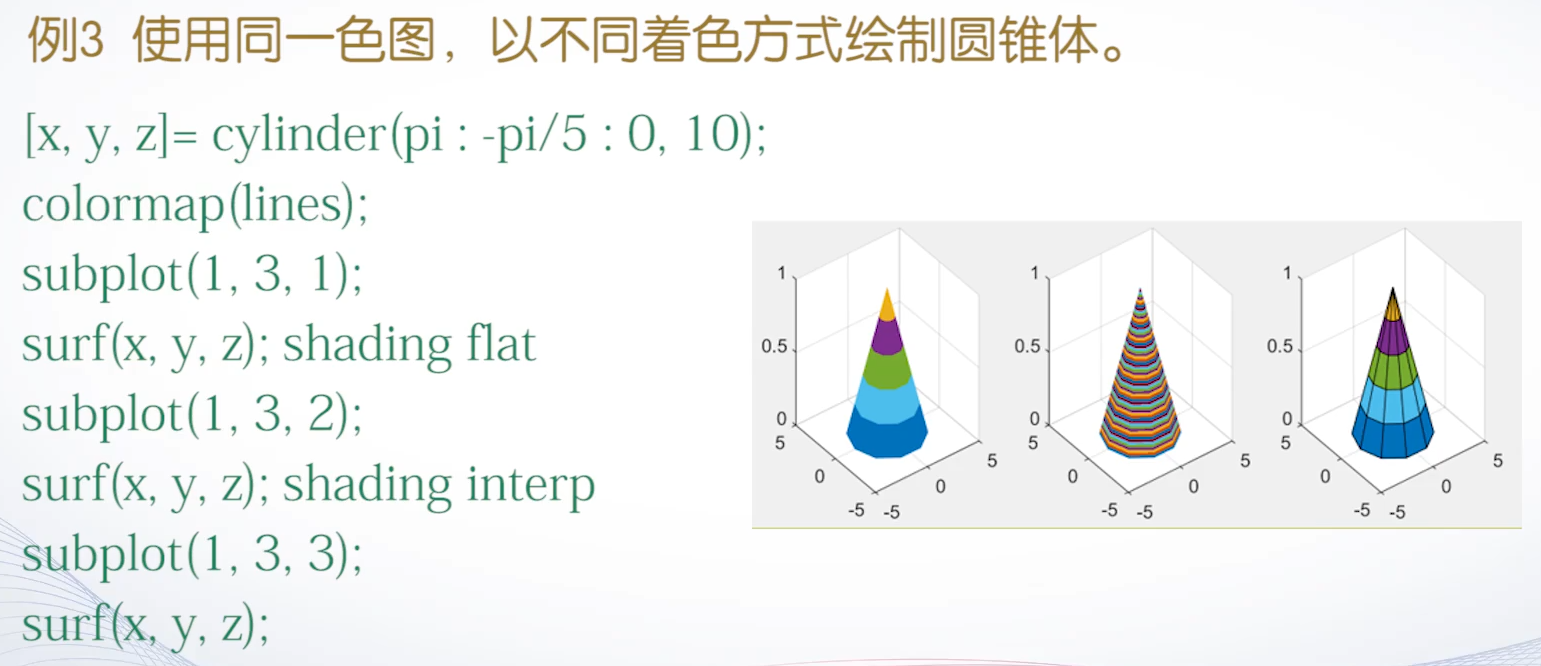

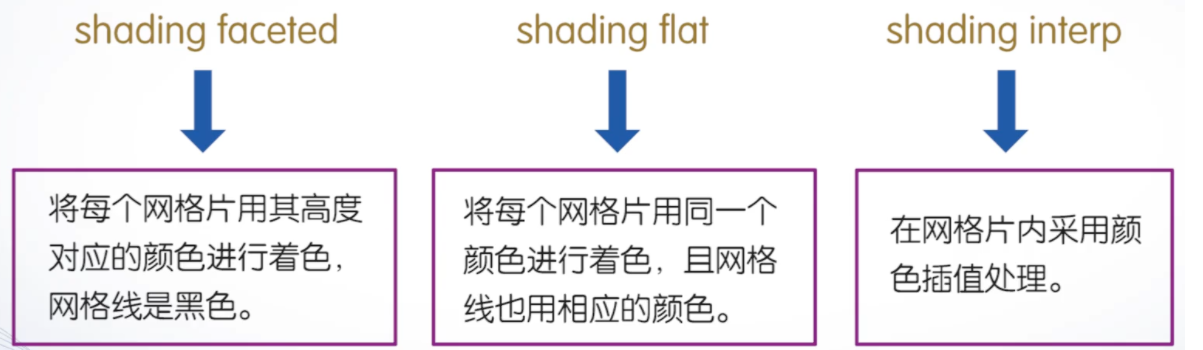

case2：三维曲面着色方式shadding

（3）剪裁处理

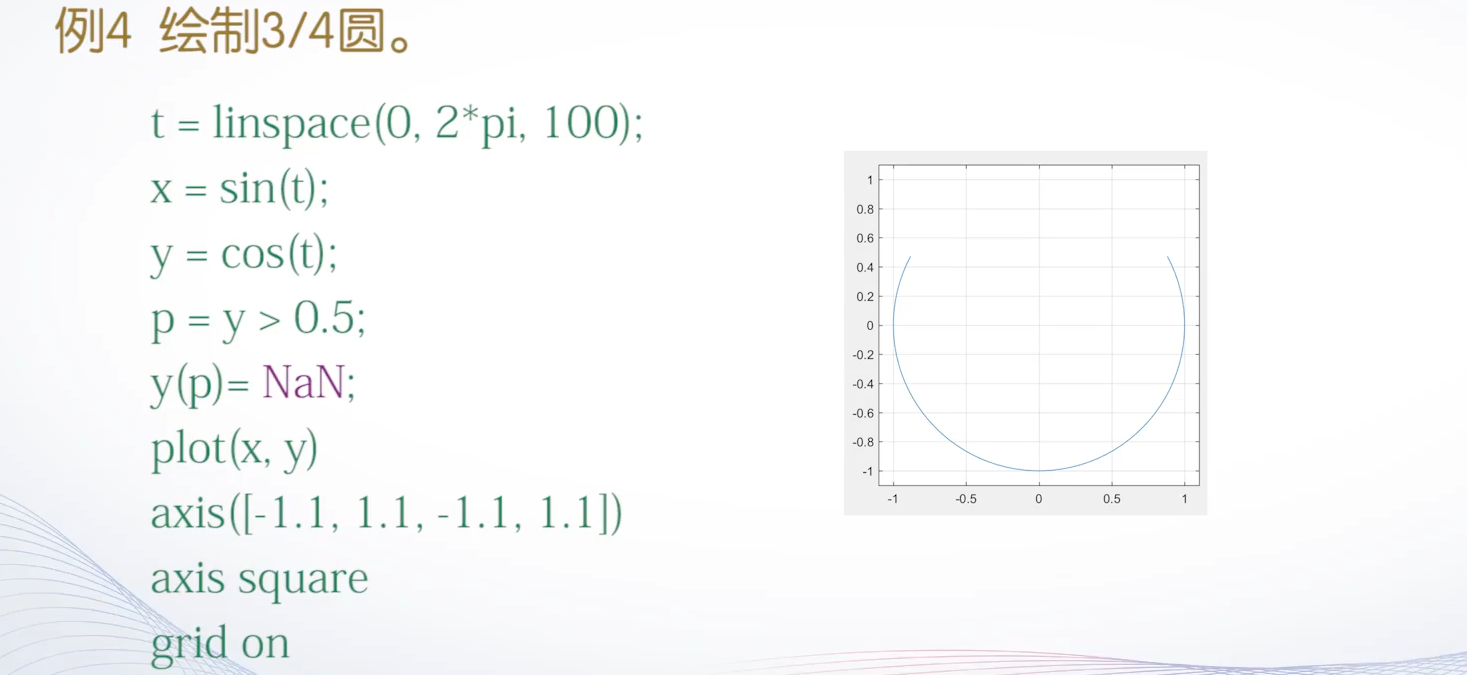

在图形中将需要裁剪的函数值设置为NaN，这样绘制图形时函数值为NaN的部分将不显示出来，从而达到对图形进行裁剪的目的。
